ترکمتر دریل ابزاری کلیدی در دریلها و پیچگوشتیهای برقی است که به کاربر امکان میدهد تا به سادگی میزان گشتاور چرخشی خروجی را تنظیم و کنترل کند. کنترل گشتاور از این جهت اهمیت زیادی دارد که اعمال نیروی بیشتر یا کمتر از حد لازم، میتواند به پیچ، سطح کار یا خود ابزار آسیب برساند.
با استفاده از ترکمتر دریل، میتوان با دقت مناسب و ایمنی بالا پیچها را بست و از کیفیت و دوام کار اطمینان حاصل کرد. این ابزار به ویژه در پروژههای خانگی، نجاری و صنعتی که به دقت نیاز دارند، کاربرد فراوان دارد. به همین دلیل در این مطلب از پیکامگ به بررسی دقیق سازوکار آن، شیوهی تنظیم آن و مزایا و محدودیتهای آن میپردازیم.
ترکمتر دریل چیست؟

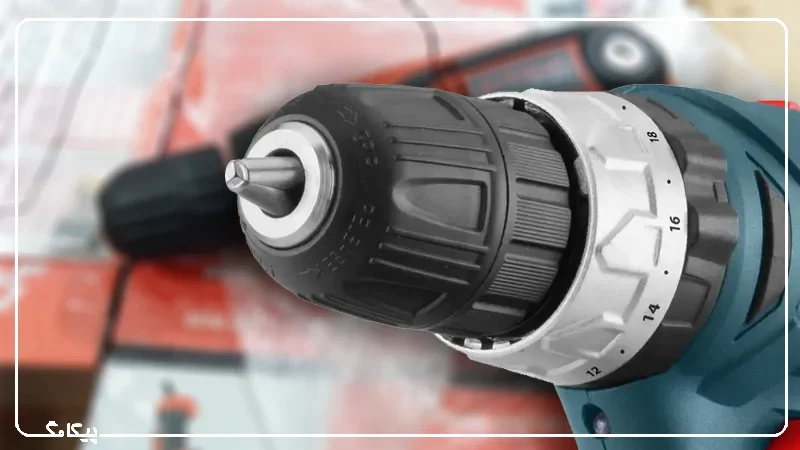

هنگام کار با دریل پیچبند برای باز و بسته کردن پیچها، احتمالاً متوجه حلقهی پشت سهنظام شدهاید که اعداد مختلفی روی آن درج شده است. این قطعه همان ترکمتر است. این قطعه در بسیاری از دریلهای برقی و شارژی تعبیه شده است و نیروی چرخشی (گشتاور) اعمال شده هنگام باز یا بسته کردن پیچها را کنترل میکند.
این ابزار به کاربر امکان میدهد مقدار گشتاور را متناسب با نوع پیچ و سطح کار تنظیم کند تا از وارد آمدن فشار بیش از حد یا کمتر از میزان لازم، جلوگیری شود. بدین ترتیب هر پیچ با نیروی مناسب و کنترل شده بسته میشود و از شکستگی پیچ، آسیب به سطوح حساس یا استهلاک زودهنگام جلوگیری خواهد شد.
زمانی که گشتاور اعمالی به مقدار تعیین شده رسید، حلقهی تنظیم یا کلاچ داخلی ترکمتر فعال میشود و چرخش دریل یا پیچگوشتی را متوقف یا لغزنده (هرزگرد) میکند. بدین ترتیب پیچها با دقت کافی بسته میشوند.
یادآوری: گشتاور (Torque) نیروی چرخشی است که باعث دوران یک جسم حول یک محور میشود و واحد آن در سیستم بینالمللی یکاها، نیوتنمتر (N·m) است. در دریل، گشتاور عاملی است که پیچ یا مته را میچرخاند.
اهمیت استفاده از ترکمتر دریل
استفاده از ترکمتر دریل نه تنها کار با دریل را سادهتر میکند، بلکه اهمیت زیادی برای کیفیت و ایمنی کار با دریل دارد:
- افزایش دقت و کیفیت کار
ترکمتر امکان میدهد تا گشتاور دقیقی را برای پیچها انتخاب کنید. بدین ترتیب هر پیچ با نیروی مناسب و بدون آسیب دیدن سطح کار بسته میشود و نتیجهی کار، چه در پروژههای خانگی و چه در صنایع، دقیق و یکنواخت خواهد بود. - جلوگیری از آسیب به ابزار یا قطعه کار
بدون ترکمتر، احتمال وارد شدن نیروی بیشتر یا کمتر از حد لازم وجود دارد. این کار میتواند باعث شکستن پیچ، آسیب به چوب یا فلز و حتی آسیب به موتور دریل شود. با ترکمتر، نیروی اعمالی کنترل شده و ابزار و قطعهی کار محافظت میشوند. - صرفهجویی در زمان و انرژی
وقتی گشتاور دقیق تنظیم شود، نیازی به اصلاح مکرر پیچها یا تلاش اضافی برای رسیدن به میزان نیرو نیست. این باعث میشود کار سریعتر و با انرژی کمتر انجام شود و همچنین از خستگی کاربر جلوگیری شود.
💡 ترکمتر دریل باعث میشود کاربر کنترل کاملی روی گشتاور خروجی داشته باشد، کار با کیفیتتر انجام شود و هم ابزار و هم قطعه کار در امنیت و سلامت باقی بمانند.
برای نمونه فرض کنید در یک خط مونتاژ، هر پیچ باید دقیقاً با گشتاور ۲۵ نیوتنمتر بسته شود. به گونهای که اگر یکی ۲۰ و دیگری 30 باشد، کیفیت محصول یکسان نخواهد بود. اینجاست که گشتاورسنج نقش حیاتی خود را ایفا میکند و مقدار واقعی گشتاور اعمال شده را نمایش میدهد.
ساختار ترکمتر دریل
ترکمتر بین گیربکس و سهنظام قرار میگیرد و گشتاور انتقالی را کنترل و محدود میکند. این سیستم از چند جزء هماهنگ تشکیل شده که با تنظیم و کنترل نیروی انتقالی، از سفت شدن بیش از حد پیچ، آسیب به قطعهی کاری و فشار بیش از حد به موتور جلوگیری میکنند. اجزای اصلی آن بهصورت زیر است:
کلاچ (Clutch Mechanism)
کلاچ مهمترین بخش ترکمتر است و معمولاً از صفحات یا دندانههای درگیر تشکیل شده است. زمانی که گشتاور از مقدار تنظیمشده بیشتر شود، این بخش میلغزد و از انتقال کامل نیرو به سهنظام جلوگیری میکند.
فنر تنظیم گشتاور (Torque Spring)
فنر داخلی نیروی لازم برای درگیر نگه داشتن کلاچ را تأمین میکند. با تغییر میزان فشردگی این فنر، مقدار گشتاوری که کلاچ میتواند تحمل کند، تغییر میکند و در نتیجه حد گشتاور تنظیم میشود.
حلقهی تنظیم گشتاور (Adjustment Ring)
این حلقه که معمولاً پشت سهنظام قرار دارد، برای تنظیم مقدار گشتاور استفاده میشود. با چرخاندن آن، فشار فنر داخلی تغییر میکند و کاربر میتواند سطح مناسب گشتاور را بر اساس نوع کار انتخاب کند.
مکانیزم موقعیتدهنده (Detent Mechanism)
این بخش شامل ساچمه و فنرهای کوچک است که باعث میشوند حلقهی تنظیم در موقعیتهای مشخص ثابت بماند. این مکانیزم از تغییر ناخواسته تنظیمات جلوگیری کرده و دقت تنظیم گشتاور را افزایش میدهد.
محفظه یا بدنه کلاچ (Clutch Housing)
بدنهی کلاچ محل قرارگیری و نگهداری اجزای ترکمتر است و باعث میشود تا همهی قطعات در موقعیت صحیح خود قرار بگیرند. این بخش، نقش مهمی در انتقال صحیح نیرو و عملکرد پایدار مکانیزم دارد.
محور انتقال نیرو (Drive Interface)
این بخش رابط میان گیربکس، کلاچ و سهنظام است و نیروی چرخشی را منتقل میکند. عملکرد صحیح این بخش باعث میشود تا گشتاور بهصورت کنترل شده از موتور به سهنظام انتقال پیدا کند.
عملکرد ترکمتر دریل
عملکرد ترکمتر دریل، معمولاً ساده است و همه چیز با همان حلقهی تنظیم گشتاور و کلاچ داخلی قابل کنترل است.
نحوهی کارکرد
- کاربر مقدار گشتاور دلخواه را روی حلقهی تنظیم مشخص میکند.
- هنگام بستن پیچ، وقتی نیروی اعمالی توسط موتور به مقدار تعیین شدهی کاربر رسید، کلاچ داخلی فعال و بدین ترتیب چرخش موتور قطع یا لغزنده میشود.
- این مکانیزم باعث میشود تا نیروی اضافی وارد پیچ یا قطعه کار نشود و پیچها با دقت مناسب بسته شوند.
واحد اندازهگیری
- میزان گشتاور روی ترکمتر، معمولاً بر حسب نیوتنمتر (N·m) نوشته شده است.
- اعداد روی حلقهی ترکمتر نشاندهندهی نیروی چرخشی قابل اعمال هستند و کاربر با توجه به جنس و اندازهی پیچ یا سطح کار، مقدار مناسب را انتخاب میکند.
💡 به زبان ساده، ترکمتر مانند یک حفاظ ایمنی برای نیروی چرخشی دریل عمل میکند و امکان میدهد تا کار با دقت، ایمنی و کنترل بیشتری انجام شود.
انواع سیستم تنظیم گشتاور در ترکمتر دریل
ترکمتر دریل بسته به نوع طراحی، سطح دقت و کاربرد، در مدلهای مختلفی تولید میشود. هر نوع از سازوکار متفاوتی برای کنترل گشتاور استفاده میکند که آن را برای کاربردهای خاصی، از کارهای خانگی و عمومی گرفته تا پروژههای صنعتی و حرفهای، مناسب میسازد.
ترکمتر مکانیکی (Mechanical Torque Clutch)
رایجترین نوع ترکمتر است و در اکثر دریلهای خانگی و نیمهحرفهای دیده میشود. از یک حلقهی قابل چرخش تشکیل شده است که کاربر مقدار گشتاور دلخواه را روی آن تنظیم میکند. با رسیدن گشتاور به حد مشخص، کلاچ داخلی فعال و چرخش موتور لغزنده یا قطع میشود.
- مزیت: ساده، مقاوم، اقتصادی، تعمیر و نگهداری آسان، مناسب برای کارهای عمومی
- محدودیت: دقت کمتر نسبت به نوع دیجیتال و نمایش ندادن عدد واقعی
ترکمتر دیجیتال (Digital Torque Meter)
در این نوع ترکمتر با قرارگیری سنسورهای الکترونیکی (مانند استرین گیجها) در مسیر انتقال نیرو، از نمایشگر دیجیتال برای نشان دادن مقدار دقیق گشتاور استفاده میشود و بدین ترتیب امکان تنظیم و خواندن گشتاور با دقت بالا وجود دارد. در برخی مدلها حتی امکان ذخیرهی تنظیمات یا هشدار صوتی/نوری هم هست.
- مزیت: دقت بالا، امکان تنظیم دقیق عددی، ذخیرهی داده، مناسب پیچکاری حساس و صنعتی سبک
- محدودیت: قیمت بالاتر، نیاز به کالیبراسیون دورهای
ترکمتر خودکار / الکترومکانیکال (Auto / Electromechanical Torque)
این نوع ترکمتر، ترکیبی از ترکمتر مکانیکی و دیجیتال محسوب میشود و قابلیت تنظیم خودکار گشتاور را دارد. با توجه به تخصصی بودن آن، در ابزارهای حرفهای و صنعتی استفاده میشود.
- مزیت: دقت بسیار بالا، کاهش خطای کاربر، مناسب پروژههای صنعتی و حرفهای
- محدودیت: پیچیدهتر و گرانتر از انواع دیگر
کاربرد ترکمتر
ترکمتر با توجه به فراهم کردن دقت اضافی، ترکمتر در کاربردهای حساس، از مونتاژ سادهی خانگی گرفته تا صنایع پیشرفته، برای اطمینان از بستن صحیح، ایمن و قابلاعتماد پیچها استفاده میشود.
کاربردهای خانگی و عمومی
- بررسی صحت عملکرد پیچگوشتیهای برقی و شارژی
- جلوگیری از هرز شدن پیچ یا آسیب به قطعات چوبی، پلاستیکی و MDF
- تنظیم دقیق گشتاور هنگام مونتاژ مبلمان یا تجهیزات خانگی
در این سطح، اغلب از ترکمتر بیش از کار دائمی، برای کنترل و کالیبراسیون ابزار استفاده میشود.
تعمیرگاهها و خدمات فنی
- تعمیر موبایل، لپتاپ و تجهیزات الکترونیکی
- تعمیر لوازم خانگی (ماشین لباسشویی، یخچال، پمپها)
- تعمیر ابزارهای صنعتی و الکتریکی
در این موارد، گشتاور بیش از حد کاملا میتواند باعث شکستن پیچ یا آسیب به قطعات حساس شود.
صنعت خودروسازی
- مونتاژ قطعات موتور و گیربکس
- نصب قطعات بدنه و شاسی
- خطوط تولید انبوه خودرو
در این صنعت، مقدار گشتاور باید دقیق اندازهگیری و ثبت شود، زیرا گشتاور کم یا زیاد میتواند باعث خرابی یا خطر ایمنی شود.
صنایع تجهیزات پزشکی
- مونتاژ ابزارهای جراحی
- تولید تجهیزات تشخیصی
- ساخت ایمپلنتها و دستگاههای حساس
در این حوزه، دقت گشتاور برای ایمنی بیمار و عملکرد صحیح دستگاه حیاتی است.
صنایع هوافضا
- مونتاژ سازههای هواپیما
- نصب تجهیزات الکترونیکی و کنترلی
- نگهداری و تعمیر قطعات حیاتی
در این صنعت، حتی خطای بسیار کوچک در گشتاور میتواند باعث شکست سازه یا خطر جدی ایمنی شود.
تولید صنعتی و خطوط مونتاژ
- تولید تجهیزات صنعتی
- مونتاژ پمپها، موتورها و تجهیزات ابزار دقیق
- صنایع چوب و MDF
- کنترل کیفیت ابزارهای برقی تولید شده
در این حوزه ترکمتر نقش مهمی در کنترل کیفیت و کالیبراسیون ابزارها دارد.
مزایا و معایب استفاده از دریل دارای ترکمتر
ویژگی منحصربهفرد ترکمتر دریل باعث میشود تا نسبت به دریلهای معمولی دارای مزایا و محدودیتهایی باشد.
مزایا
- کنترل بهتر در پیچکاری: امکان تنظیم گشتاور برای جلوگیری از سفت شدن بیش از حد یا تخریب رزوهی پیچ.
- افزایش عمر ابزار و قطعات: کاهش فشار غیرضروری بر موتور و اجزای مکانیکی دریل.
- کیفیت بالاتر کار: نتیجهی یکنواختتر در کارهای سریکاری یا مونتاژ حرفهای.
- جلوگیری از هرز شدن پیچ: ایجاد فشار متناسب با پیچ و قطعهی کاری و جلوگیری از هرز شدن آن.
- ایمنی بیشتر: کاهش احتمال لغزش، خوردگی سطح، یا آسیب به مصالح حساس مانند MDF یا پلاستیک.
- صرفهجویی در انرژی و زمان: با تنظیم گشتاور مناسب، پیچها سریعتر و دقیقتر بسته میشوند.
معایب و محدودیتها
- قیمت بالاتر: دریلهای دارای ترکمتر معمولاً از مدلهای سادهتر گرانتر هستند.
- پیچیدگی تنظیم: نیاز به آشنایی اولیه با مفاهیم گشتاور و نحوهی تنظیم صحیح برای هر نوع کار.
- وزن یا حجم بیشتر: در برخی مدلها به دلیل قطعات اضافه برای سیستم ترکمتر.
- احتمال کاهش دقت در صورت استهلاک کلاچ: احتمال عملکرد خارج از گشتاور مورد نظر در صورت استهلاک کلاچ.
- احتمال خرابی مکانیزم ترکمتر در استفادهی سنگین: در پروژههای صنعتی بسیار سنگین ممکن است دقت ترکمتر کاهش پیدا کند.
نحوه تنظیم صحیح ترکمتر دریل
برای تنظیم درست ترکمتر دریل باید ابتدا نوع کار و جنس سطحی که پیچکاری قرار است روی آن کار انجام شود را مشخص کرد. ترکمتر با تعیین مقدار گشتاور خروجی، کمک میکند که پیچها به اندازه و نه بیش از حد (که باعث خوردگی یا شکستگی میشود) و نه کمتر از حد لازم (که باعث شل شدن اتصالات خواهد شد) سفت شوند. معمولاً حلقهی مدرجی روی بخش جلویی دریل یا پیچگوشتی شارژی وجود دارد که اعداد ۱ تا ۲۰ یا حتی تا ۳۰ روی آن نوشته شده است؛ هرچه عدد بالاتر باشد، گشتاور بیشتر و نیروی چرخش قویتر است.
مراحل تنظیم ترکمتر دریل
- انتخاب حالت مناسب ابزار: ابتدا مطمئن شوید که دریل روی حالت پیچکاری (و نه سوراخکاری) قرار دارد.
- تعیین نوع متریال: ابتدا نوع متریالی که پیچکاری روی آن انجام میشود، مانند چوب، فلز، پلاستیک را مشخص کنید.
- تنظیم اولیه: حلقهی ترکمتر را روی عددی پایین (مثلاً ۴ یا ۵) قرار دهید تا دریل در ابتدا نیروی کمی وارد کند.
- تست بر روی سطح واقعی: برای آزمایش، یک یا دو پیچ را روی همان نوع مصالح مورد نظر ببندید. اگر دریل پیش از پایان پیچ خوردن کامل متوقف شد، یعنی گشتاور کم است.
- افزایش تدریجی گشتاور: به تدریج عدد ترکمتر را افزایش دهید تا زمانی که پیچ دقیقاً در سطح مورد نظر محکم شود، ولی بیش از حد فرو نرود.
- ثبت تنظیم نهایی: هنگامی که گشتاور مناسب تعیین شد، همان تنظیم را برای تمام پیچهای مشابه حفظ کنید.
فروشگاه پیکاتک با دارا بودن انواع تجهیزات صنعتی، طیف گستردهای را برای انتخاب پیش روی شما میگذارد. امکان مشاهدهی جزئیات کامل، بررسی و مقایسهی انواع تجهیزات فراهم شده است تا با قدرت برای انتخاب مناسبترین ابزارها برای صنایع و پروژههای خود تصمیم بگیرید.
جمع بندی
ترکمتر دریل سیستمی ساده اما کاربردی برای کنترل گشتاور و جلوگیری از اعمال نیروی بیش از حد هنگام پیچبندی است. این سیستم با استفاده از کلاچ داخلی، انتقال نیرو را در حد مشخصی متوقف میکند. استفادهی صحیح از این ویژگی هنگام کار با پیچها روی سطوح، نه تنها کیفیت کار را بالا میبرد، بلکه ایمنی و دوام تجهیزات را نیز افزایش میدهد.
سوالات متداول
دریل معمولی گشتاور خروجی را کنترل نمیکند و احتمال آسیب به پیچ، سطح کار یا موتور وجود دارد. دریل دارای ترکمتر گشتاور را تنظیم میکند تا پیچها با نیرو و دقت مناسب بسته شوند و ابزار و سطح کار محافظت شوند.
ترکمتر دریل برای پیچبندی سریع و کارهای عمومی با سرعت بالا و دقت متوسط تا بالاست، در حالیکه آچار ترکمتر برای کارهای صنعتی و حساس بهکار میرود و با وجود سرعت کمتر، دقت بسیار بالاتری دارد. به طور خلاصه، دریل ترکمتر برای سرعت و سهولت، و آچار ترکمتر برای دقت و کنترل دقیق گشتاور مناسب است.
خیر، بیشتر پیچ بندها و برخی دریل های شارژی این قابلیت را دارند.
