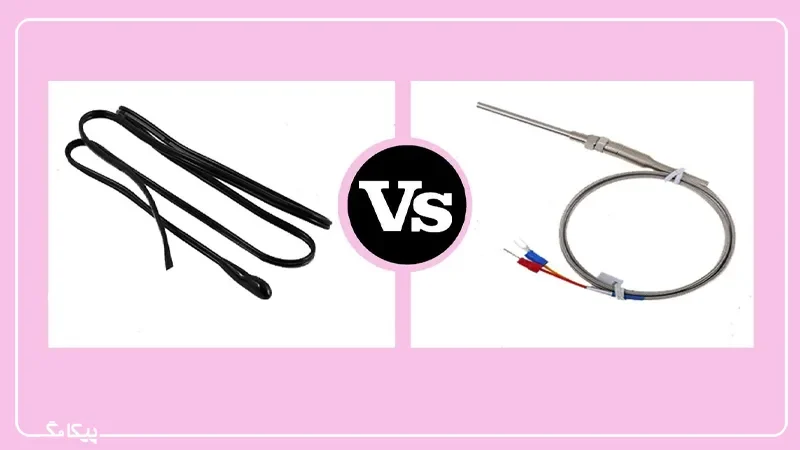

انتخاب میان سنسورهای دمای مختلف، یکی از چالش های اساسی در طراحی سیستم های کنترلی است. تفاوت ترموکوپل و ترمیستور تنها در ساختار ظاهری آن ها نیست؛ بلکه این دو تجهیز در دقت، بازه دمایی و سرعت پاسخ دهی مسیرهای کاملا متفاوتی را طی می کنند. شناخت دقیق ویژگی های هر کدام به شما کمک می کند تا از اتلاف هزینه در پروژه های مانیتورینگ دما جلوگیری کرده و پایداری سیستم خود را تضمین کنید.
پیکاتک به عنوان تامین کننده تخصصی تجهیزات ابزار دقیق، با ارائه مشاوره های فنی دقیق، شما را در انتخاب و خرید بهینه ترین سنسورهای دما (ترموکوپل، RTD و ترمیستور) متناسب با نیازهای خاص صنعتی همراهی می کند.

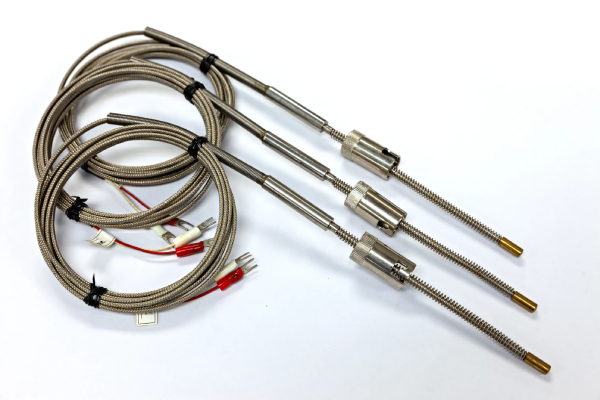

ترموکوپل چیست و چگونه کار می کند؟
ترموکوپل یکی از پرکاربردترین سنسورهای دما در محیط های خشن صنعتی است. برخلاف سنسورهای مقاومتی، ترموکوپل یک سنسور خودجوش یا خود-تغذیه محسوب می شود که بر اساس اصول فیزیکی ساده اما بسیار کارآمد عمل می کند.

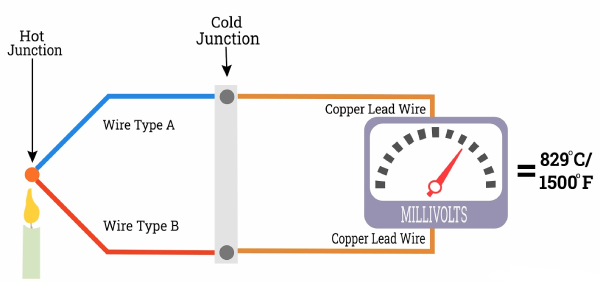

عملکرد این سنسور دما بر پایه پدیده ای به نام اثر سیبک است. زمانی که دو فلز ناهمسان مثلا کرومل و آلومل در تیپ K در یک نقطه به هم متصل شوند و بین این نقطه اتصال و انتهای دیگر سیم ها اختلاف دما ایجاد شود، یک ولتاژ بسیار کوچک در مقیاس میلی ولت تولید می شود. این ولتاژ به طور مستقیم با تغییرات دما رابطه دارد و توسط تجهیزات نمایشگر یا PLC به عدد دما تبدیل می شود.
مزایای اصلی ترموکوپل در صنعت
چرا مهندسان در بسیاری از پروژه ها ترموکوپل را اولویت اول خود قرار می دهند؟ پاسخ در سه ویژگی کلیدی نهفته است:
- محدوده دمایی بسیار وسیع: ترموکوپل ها تنها ابزاری هستند که می توانند دماهای بسیار پایین (زیر صفر) تا دماهای بسیار بالا تا ۱۸۰۰ درجه سانتیگراد در تیپ های S و R را به راحتی پوشش دهند.
- استحکام و دوام مکانیکی: به دلیل ساختار ساده و نبود قطعات ظریف الکترونیکی، این سنسورها در برابر لرزش های شدید، شوک های فیزیکی و محیط های خورنده مقاومت بالایی دارند.
- قیمت اقتصادی: در مقایسه با بازه دمایی که پوشش می دهند، ترموکوپلها به ویژه تیپ های پایه مثل K و J از نظر اقتصادی بسیار مقرون به صرفه هستند.

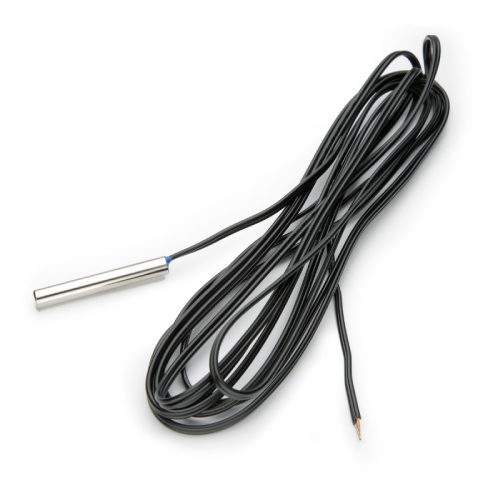

ترمیستور چیست؟ آشنایی با انواع NTC و PTC
ترمیستور که از ترکیب واژه های “Thermal” و “Resistor” به وجود آمده، در واقع یک مقاومت متغیر حرارتی است. برخلاف ترموکوپل که ولتاژ تولید می کند، ترمیستور با تغییر دما، میزان مقاومت الکتریکی خود را تغییر می دهد.
این تجهیزات معمولا از مواد نیمه هادی سرامیکی یا پلیمری ساخته می شوند و به دلیل دقت بالا در بازه های دمایی محدود، شهرت دارند. رفتار ترمیستورها در برابر گرما یکسان نیست و به دو دسته اصلی تقسیم می شوند:

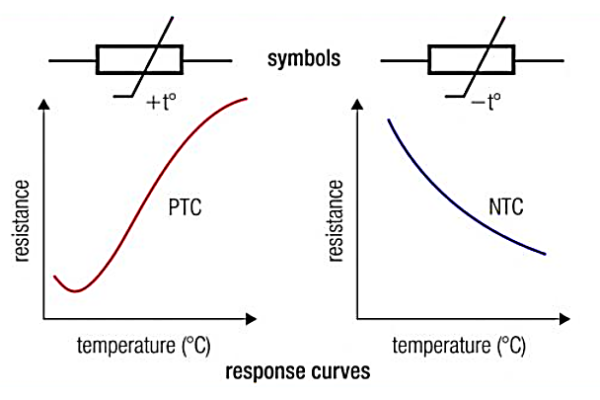

- نوع NTC ضریب حرارتی منفی: در این سنسور، با افزایش دما، مقاومت الکتریکی کاهش می یابد. این نوع، رایج ترین سنسور برای اندازهگیری دما در تجهیزات دقیق است.
- نوع PTC ضریب حرارتی مثبت: با افزایش دما، مقاومت نیز افزایش می یابد. این مدل غالبا به عنوان محافظ جریان در مدارها یا برای تشخیص آستانه دمایی خاص استفاده می شود.
مزایای اصلی ترمیستور در صنعت
اگر پروژه شما نیاز به پایش دما در بازه محدودی دارد (مثلا بین ۴۰- تا ۱۵۰+ درجه سانتیگراد)، ترمیستورها به دلایل زیر انتخاب اول هستند:
- حساسیت فوق العاده: تغییرات کوچک دما (حتی ۰.۱ درجه) باعث تغییر بزرگ در مقاومت ترمیستور می شود؛ مزیتی که ترموکوپل ها فاقد آن هستند.
- دقت بالا: در سیستم های آزمایشگاهی و پزشکی که دقت صدم درجه اهمیت دارد، ترمیستور حرف اول را می زند.
- اندازه بسیار کوچک: به دلیل ابعاد مینیاتوری، به راحتی در بردهای الکترونیکی و فضاهای محدود جای می گیرند.
جدول مقایسه فنی ترموکوپل و ترمیستور
برای انتخاب صحیح، باید بدانید که هر کدام از این سنسورها در چه پارامتری برتری دارند. جدول زیر یک خلاصه فنی دقیق برای تصمیم گیری مهندسی است:
| پارامتر فنی | ترموکوپل (Thermocouple) | ترمیستور (Thermistor) |
|---|---|---|
| محدوده اندازهگیری دما | بسیار وسیع (۲۰۰- تا ۱۸۰۰+ درجه) | محدود (۷۰- تا ۱۵۰+ درجه) |
| دقت اندازهگیری | متوسط | بسیار بالا (دقت در حد صدم درجه) |
| سرعت پاسخ دهی | بسیار سریع (به دلیل اتصال مستقیم فلزات) | سریع (اما بستگی به ابعاد سنسور دارد) |
| پایداری در طول زمان | کمتر (ممکن است دچار رانش ولتاژ شود) | بسیار بالا |
| هزینه نهایی | اقتصادی (به ویژه در تجهیزات جانبی) | گران تر (در مدل های با دقت بالا) |
| خطی بودن | نسبتاً خطی | غیرخطی |
| پدیده خود-گرمایشی | ندارد | دارد (ممکن است باعث خطای اندک شود) |
۵ تفاوت ترموکوپل و ترمیستور که قبل از خرید باید بدانید
برای انتخاب نهایی بین این دو سنسور دما ، باید فراتر از نام آن ها به مشخصات فنی در محیط عملیاتی نگاه کنید. در ادامه، این تفاوت ها را از نگاه مهندسی بررسی می کنیم:
۱) دقت و حساسیت (Accuracy vs Sensitivity)
بسیاری از افراد این دو واژه را به جای هم به کار می برند، در حالی که در ابزار دقیق، معانی متفاوتی دارند.
- ترمیستورها حساسیت بسیار بالایی دارند؛ یعنی به کوچک ترین تغییرات دما (حتی در حد صدم درجه) واکنش نشان می دهند و دقت آن ها در بازه کاریشان بسیار بالاتر از ترموکوپل است.
- ترموکوپل ها در مقابل، حساسیت کمتری دارند و دقت آن ها معمولا در محدوده ۱ تا ۲ درجه سانتیگراد است. بنابراین اگر دقت مطلق (مثلا در تجهیزات آزمایشگاهی) برای شما اولویت است، ترمیستور برنده این رقابت است.
۲) محدوده عملیاتی دما (Temperature Range)
این پارامتر اصلی ترین مرز میان این دو سنسور است.
- اگر قصد اندازهگیری دمای یک کوره ذوب یا اگزوز توربین را دارید که دمای آن بالای ۶۰۰ درجه سانتی گراد است، ترمیستور عملا هیچ کاربردی ندارد و بلافاصله آسیب می بیند. در اینجا فقط ترموکوپل (تیپ های K، S یا R) چاره ساز است.
- در مقابل، برای کنترل دمای اتاق، سردخانه ها یا باتری های لیتیومی که دما از ۱۵۰ درجه فراتر نمی رود، ترمیستور به دلیل دقت بالاتر، گزینه منطقی تری است.
۳) هزینه و طول عمر
در نگاه اول، خودِ سنسور ترمیستور ممکن است ارزان تر به نظر برسد، اما باید هزینه کل سیستم را در نظر بگیرید:
- ترموکوپل ها به دلیل ساختار فلزی، طول عمر بسیار بالایی در محیط های پرلرزش دارند. تعمیر و نگهداری آن ها ساده است و سیم های رابط آن ها نیز در بازار به وفور یافت می شود.
- ترمیستورها حساس تر و شکننده تر هستند. همچنین به دلیل پدیده پیرشدگی، ممکن است پس از چند سال کارکرد مداوم، دچار “رانش” (Drift) شوند و نیاز به کالیبراسیون مجدد یا تعویض داشته باشند.
۴) پیچیدگی مدار واسط (Signal Conditioning)
یکی از چالش های پنهان در استفاده از این سنسورها، نحوه اتصال آن ها به PLC یا کنترلر است:
- ترموکوپل: سیگنال خروجی آن در حد میلی ولت است و به شدت تحت تاثیر نویزهای مغناطیسی قرار می گیرد. همچنین برای قرائت دقیق، نیاز به مدار “جبران ساز اتصال سرد” (CJC) دارد که پیچیدگی طراحی را بالا می برد.
- ترمیستور: به دلیل تغییرات مقاومت بزرگ، کار با آن ساده تر است و نویز تاثیر کمتری روی آن دارد. اما یک چالش بزرگ به نام Self-heating یا خود-گرمایشی دارد؛ یعنی جریانی که برای اندازهگیری مقاومت از سنسور عبور می کند، خودش باعث گرم شدن سنسور و ایجاد خطای محاسباتی می شود که باید در طراحی مدار لحاظ گردد.
۵) زمان پاسخ دهی و پایداری در شرایط محیطی
در بسیاری از کاربردهای صنعتی، فقط «دقت» مهم نیست؛ اینکه سنسور با چه سرعتی به تغییرات دما واکنش نشان می دهد و چقدر در شرایط ناپایدار محیطی قابل اعتماد است، نقش تعیین کننده ای دارد.
- ترمیستورها به دلیل جرم حرارتی بسیار کم، زمان پاسخ دهی سریعی دارند و تغییرات دما را تقریبا بلافاصله ثبت می کنند. این ویژگی آن ها را برای کاربردهایی مثل کنترل دمای لحظه ای، تجهیزات پزشکی یا سیستم های الکترونیکی حساس ایدهآل می کند. با این حال، همین ساختار ظریف باعث می شود در برابر شوک حرارتی، رطوبت بالا یا تغییرات ناگهانی محیطی، پایداری کمتری داشته باشند.
- ترموکوپل ها زمان پاسخ دهی کندتری نسبت به ترمیستور دارند، اما در عوض در شرایط خشن صنعتی مانند شوک حرارتی، فشار مکانیکی، لرزش و محیط های خورنده پایداری بسیار بالاتری از خود نشان می دهند. به همین دلیل، در فرآیندهایی که تغییرات دما سریع ولی محیط ناپایدار است، ترموکوپل انتخاب مطمئن تری محسوب می شود.
ترموکوپل بهتر است یا ترمیستور؟ (سناریوهای انتخاب هوشمندانه)
پاسخ به این سوال که کدام بهتر است؟ کاملا به شرایط محیطی و الزامات فنی پروژه شما بستگی دارد. برای درک بهتر، دو سناریوی کاملا متفاوت را بررسی می کنیم:
سناریوی اول: کوره ذوب مواد معدنی یا فلزات
در محیطی که دما از ۷۰۰ درجه سانتی گراد فراتر می رود، ترمیستورها عملا هیچ شانسی برای بقا ندارند. در کوره ذوب، هدف ما اندازهگیری دماهای بسیار بالا با دقت در حد چند درجه است.
- انتخاب نهایی: ترموکوپل (تیپ K یا S) به دلیل مقاومت در برابر حرارت مستقیم و طول عمر بالا در شرایط خشن.
سناریوی دوم: تجهیزات پزشکی و انکوباتورهای نوزاد
در اینجا محدوده دما بسیار محدود (بین ۳۰ تا ۴۵ درجه) است، اما حفظ دقت تا ۰.۰۱ درجه سانتی گراد حیاتی است. کوچک ترین خطا در اندازهگیری می تواند پیامدهای خطرناکی داشته باشد.
- انتخاب نهایی: ترمیستور (NTC) به دلیل حساسیت فوق العاده بالا به تغییرات جزئی دما و پایداری در دقت.
نتیجه گیری: انتخاب هوشمندانه بر اساس نیاز پروژه
در نهایت، انتخاب میان این دو سنسور تابعی از اولویت های فنی پروژه شماست؛ اگر با دماهای بسیار بالا و شرایط محیطی خشن روبرو هستید، ترموکوپل ها به دلیل دوام ساختاری و بازه دمایی وسیع گزینه ای بی رقیب محسوب می شوند، اما برای کاربردهایی که دقت در حد صدم درجه و حساسیت بالا در اولویت است، ترمیستورها عملکرد بهتری از خود نشان می دهند. درک صحیح این تفاوت های ساختاری و محدودیت های عملیاتی، کلید اصلی در تضمین پایداری فرآیندهای صنعتی و جلوگیری از هزینه های تکراری برای تعویض تجهیزات خواهد بود.
برای بررسی مشخصات فنی، استعلام قیمت و خرید انواع سنسورهای دما، می توانید به بخش محصولات ابزار دقیق در سایت پیکاتک مراجعه کنید. کارشناسان ما آماده اند تا شما را در انتخاب دقیق ترین تجهیز متناسب با بودجه و شرایط اختصاصی پروژه تان راهنمایی کنند.
سوالات متداول
خیر، به صورت مستقیم امکان پذیر نیست. از آنجایی که ماهیت سیگنال خروجی این دو سنسور متفاوت است (یکی ولتاژ و دیگری مقاومت)، تجهیز نمایشگر یا کنترل کننده (PLC) باید ورودی مخصوص به همان سنسور را داشته باشد. تعویض آن ها مستلزم تغییر در برنامه نویسی و سخت افزار مدار واسط است.
در ترموکوپل ها، به دلیل ضعیف بودن سیگنال میلی ولت، طول زیاد سیم و نویز محیطی می تواند خطای جدی ایجاد کند. در ترمیستورها، مقاومت سیم های رابط ممکن است با مقاومت خودِ سنسور جمع شده و خطا ایجاد کند؛ اما به دلیل مقاومت پایه بالای ترمیستور، این خطا معمولا کمتر از ترموکوپل است.
بدون شک ترموکوپل. به دلیل ساختار فلزی و جوش خورده، ترموکوپل ها در برابر لرزش های صنعتی (مثل موتورهای بزرگ) بسیار مقاوم تر از ساختار نیمه هادی و شکننده ترمیستورها هستند.
