دتکتور دودی (Smoke Detector) یکی از مهمترین تجهیزات سیستم اعلام حریق است که وظیفهی شناسایی دود ناشی از آتشسوزی و ارسال هشدار در کوتاهترین زمان ممکن را بر عهده دارد. این دستگاه با تشخیص زودهنگام دود، نقش کلیدی در کاهش تلفات جانی و خسارات مالی ایفا میکند و امروزه در ساختمانهای مسکونی، تجاری و صنعتی بهعنوان یک الزام ایمنی شناخته میشود.
آگاهی از نحوهی عملکرد، انواع و کاربردهای دتکتور دودی، اولین گام برای افزایش ایمنی و رعایت استانداردهای اعلام حریق محسوب میشود. با توجه به اهمیت انتخاب و بهکارگیری تجهیزات اعلان حریق مناسب، در این مقاله از پیکامگ به بررسی جامع آن، شیوهی کار و انواعش میپردازیم.
در پیکاتک میتوانید انواع تجهیزات اعلان حریق، از جمله دتکتور گازهای مختلف را از شاخصترین برندهای بازار مشاهده و بررسی کنید. پیش از خرید به سادگی امکان دریافت راهنمایی و مشاوره دارید تا با کمترین هزینه یک سیستم اطفاء حریق بهینه و کاربردی برای مجموعهی مسکونی یا صنعتی خود در اختیار داشته باشید.
آشنایی با دتکتور دود
در میان تجهیزاتی که به عنوان ملزومات اطفای حریق شناخته میشوند، یکی از دستگاهها نقشی پایهای را بر عهده دارد. دتکتور یا شناساگر دود، را میتوان گام نخست برای خاموش کردن آتش دانست که با تشخیص ذرات دود ایجاد شده بر اثر آتشسوزی باعث فعال شدن دیگر تجهیزات میشود.
با توجه به اینکه در بسیاری از آتشسوزیها، دود و گازهای سمی زودتر از شعلههای آتش ایجاد میشوند و جان افراد و ایمنی تجهیزات را تهدید میکنند، استفاده از دتکتور دودی بهعنوان یک راهکار پیشگیرانه اهمیت ویژهای دارد.
دتکتورهای دود بسته به نوع سنسور و ساختار سیستم اعلام حریق، در مدلها و کاربردهای مختلفی تولید میشوند و در ساختمانهای مسکونی، تجاری، اداری و صنعتی مورد استفاده قرار میگیرند. انتخاب صحیح آنها بر اساس نوع فضا، شرایط محیطی و میزان ریسک آتشسوزی، میتواند تأثیر مستقیمی بر عملکرد سیستم ایمنی داشته باشد.

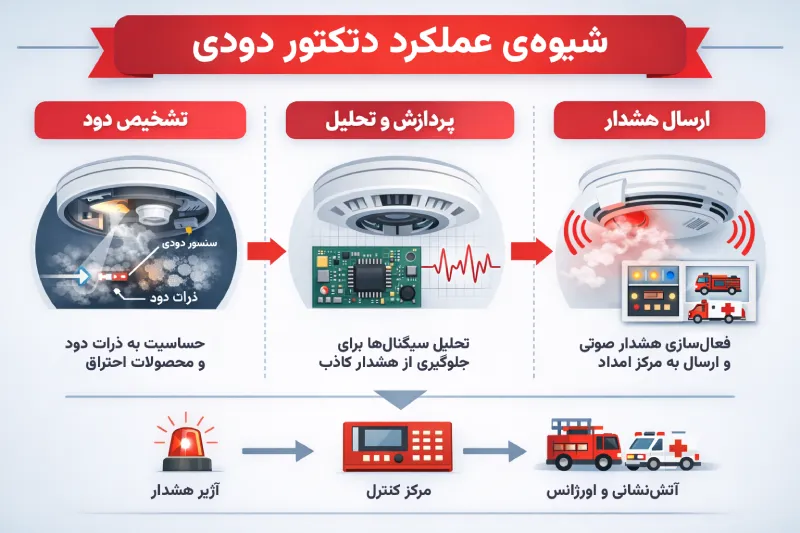

شیوهی عملکرد دتکتور دود
عملکرد شناساگر دود بهطور کلی شامل سه مرحلهی اصلی است:
- تشخیص دود
دتکتور دودی به سنسورهایی مجهز است که نسبت به ذرات دود یا محصولات احتراق حساس هستند. بدین ترتیب با ورود دود به محفظهی دتکتور، یک ویژگی فیزیکی یا شیمیایی سنسور تغییر میکند و به تغییر الکتریکی میانجامد.
- پردازش و تحلیل
سیگنال دریافتشده توسط برد الکترونیکی دستگاه تحلیل میشود تا از بروز هشدار کاذب جلوگیری شود و در عین حال با حضور واقعی دود، برای ارسال هشدار آماده باشد.
- ارسال هشدار
در فراتر رفتن دود از حد مجاز، هشدار صوتی یا نوری روی دستگاه فعال یا یک سیگنال هشدار به مرکز کنترل سیستم اعلام حریق فرستاده میشود. هشدارهای نوری اغلب به صورت چراغ قرمز چشمکزن و هشدارهای صوتی شامل صدای زنگ یا آژیر با صدای بلند هستند. در برخی سیستمها حتی امکان ارسال هشدار به مراکز امدادی مانند آتشنشانی و اورژانس هم وجود دارد.
انواع شناساگر دود بر اساس روش تشخیص
دتکتورهای دودی معمولاً از چند فناوری اصلی برای شناسایی دود استفاده میکنند:

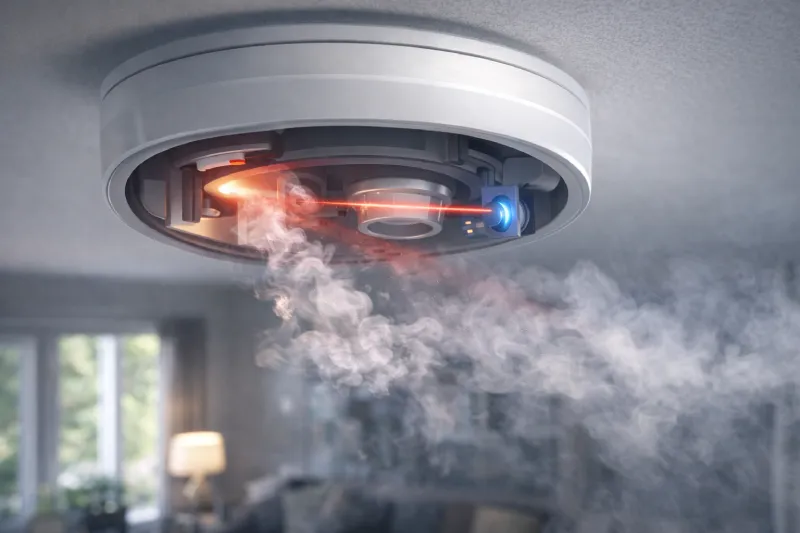

دتکتور دودی نوری (Photoelectric)
دتکتور از نوع نوری یا فوتوالکتریک، از یک فرستنده و گیرندهی نوری استفاده میکند. با ورود دود، مسیر عادی نور میان این دو شکسته یا منحرف میشود؛ گیرنده کاهش نور را تشخیص میدهد و آلارم فعال میشود. این نوع دتکتور برای آتشسوزیهای آرام و دودزا و ساختمانهای مسکونی، اداری و هتلها مناسب است. دتکتور دود نوری خود به دو دستهی نقطهای و خطی تقسیم میشود.

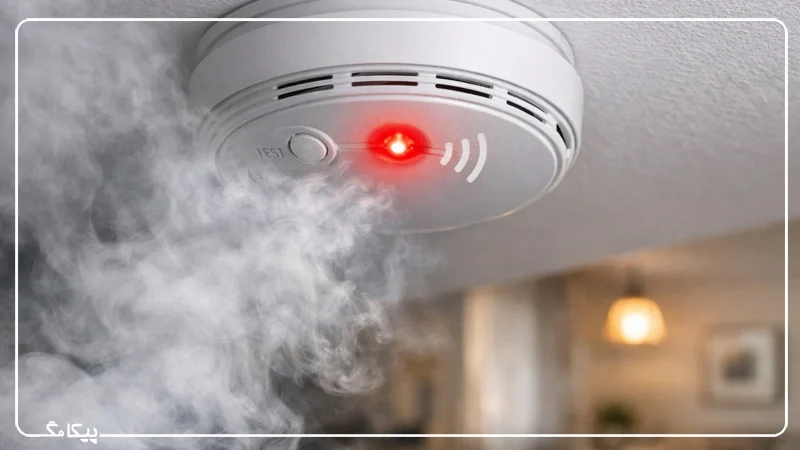

دتکتور دود نوری نقطهای
در دتکتور دودی نوری نقطهای، فرستنده و گیرنده نزدیک به هم و درون یک محفظه قرار گرفتهاند که به آن اتاقک دود گفته میشود. بنابراین برای تشخیص دود در نقاط مشخصی مانند فضاهای بستهی کوچک کاربرد دارند که احتمال حضور دود به صورت متمرکز هست.
مزایا
- ساختار ساده و قیمت مناسب
- نصب آسان و نگهداری کمهزینه
- مناسب برای فضاهای بسته و کوچک با تجمع متمرکز دود
محدودیتها
- پوشش محدود فقط اطراف محل نصب
- نیاز به تعداد زیاد برای سالنها و فضاهای بزرگ
- کارایی کمتر در فضاهای با ارتفاع زیاد
دتکتور دودی نوری خطی (بیم دتکتور)
اما گاهی نیاز به تشخیص دود در فضاهای باز یا سالنهای بزرگ است که دود سریعا پراکنده میشود و با توجه به رقیق بودن آن، استفاده از دتکتور نقطهای پاسخگو نیست. برای پوشش چنین فضاهایی به تعداد زیادی دتکتور نقطهای نیاز خواهد بود.
در این حالت از نوعی دتکتور استفاده میشود که فرستنده و گیرندهی نوری آن با فاصلهی زیاد از هم قرار دارند و یک پرتو (بیم) اغلب فروسرخ، به سمت گیرنده تابانده میشود. هرچه فاصله دورتر باشد، پرتو فرستنده باید متمرکزتر باشد تا دقیقا به گیرنده برسد. در اثر دود ناشی از آتشسوزی، شدت پرتو تغییر میکند و گیرنده آلارم صادر میکند.
مزایا
- پوشش مساحتهای وسیع با تعداد کم تجهیزات
- مناسب برای سالنهای بزرگ، انبارها، سولهها و فضاهای مرتفع
- کاهش هزینهی کابلکشی و تعداد دتکتورها
محدودیتها
- حساس به لرزش سازه و جابهجایی فرستنده یا گیرنده
- نیاز به تنظیم و همراستاسازی دقیق
- احتمال آلارم کاذب در گردوغبار، بخار یا تغییرات شدید دمایی

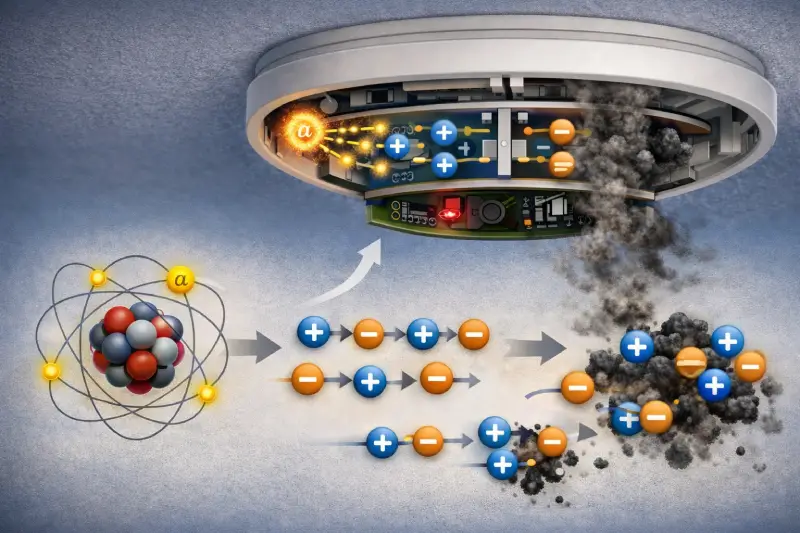

دتکتور دودی یونیزاسیونی (Ionization)
در این مدل، مقدار کمی مادهی رادیواکتیو ضعیف (امریسیم ۲۴۱) باعث یونیزه شدن هوا و ایجاد جریان الکتریکی میشود. با ورود دود، جریان الکتریکی تغییر میکند و بر اساس این تغییر جریان، دتکتور وجود دود را تشخیص میدهد. از این دتکتور برای برای آتشسوزیهای سریع و شعلهور و در محیطهای صنعتی خاص استفاده میشود.
مزایا
- تشخیص بسیار سریع آتشسوزیهای ناگهانی و شعلهور
- حساس به ذرات بسیار ریز دود
- مناسب برای برخی محیطهای صنعتی خاص
محدودیتها
- آلارم کاذب بیشتر (مثلاً در اثر بخار یا گردوغبار)
- وجود مادهی رادیواکتیو ضعیف و محدودیتهای زیستمحیطی
- کاربری کمتر در ساختمانهای مسکونی مدرن
دتکتور دودی مکشی (Aspirating)
در این نوع دتکتور هوای نمونه از فضاهای مختلف، جمعآوری و برای صدور هشدار تحلیل میشود. به جای قرارگیری یک دتکتور در هر بخش، یک سیستم لولهکشی سقفی در تمام بخشهای ساختمان تعبیه میشود تا با سوراخهای ریز، هوا جمعآوری و پس از گذر از فیلترهای مخصوص، تحلیل شود.
بنابراین دتکتور دودی مکشی، در مسیر نهایی این لولهکشیها قرار میگیرد تا وقوع دود از هر بخش ساختمان را به صورت کلی شناسایی کند.
مزایا
- تشخیص بسیار زودهنگام دود
- پوشش همزمان چندین فضا با یک سیستم مرکزی
- مناسب برای دیتاسنترها، اتاق سرور، موزهها و فضاهای حساس
- عملکرد پایدار حتی در ارتفاع زیاد یا شرایط خاص محیطی
محدودیتها
- هزینه اولیه و نصب بالا
- نیاز به طراحی دقیق سیستم لولهکشی
- نیاز به نگهداری تخصصی به ویژه فیلترها و کالیبراسیون

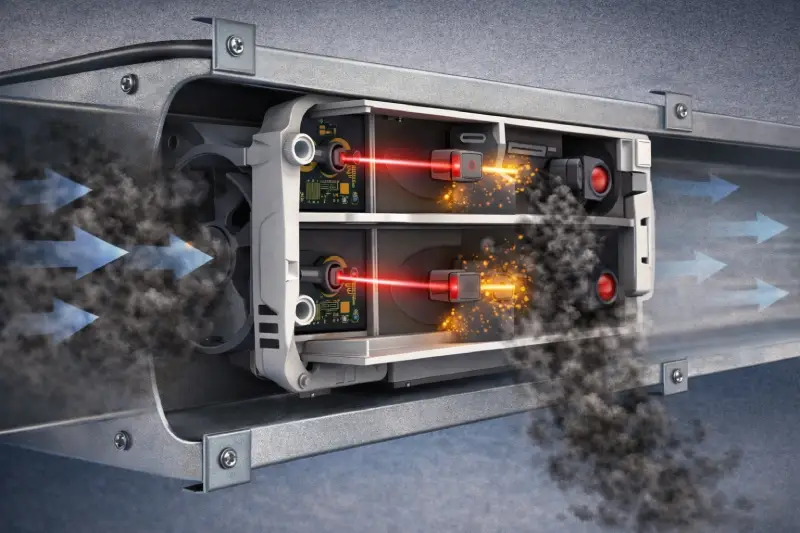

دکتور دودی کانالی (Duct)
دتکتور دودی کانالی (داکت دتکتور) هم نوع دیگری از دتکتور دود معمولی است که به کانالها و سیستم مکش هوا مجهز شده تا حضور دود را دقیقتر و سریعتر تشخیص دهد. دتکتورهای معمولی به گردش طبیعی هوا وابستهاند اما دتکتور کانالی با سیستم مکش و کانالهای سراسری، پیوسته از هوای محیط نمونهگیری میکند تا حضور دود را در زمان کوتاهتری تشخیص دهد.
این نوع شناساگر دود، برای فضاهای بزرگ و ساختمانهای مجهز به سیستم تهویه مطبوع گزینهی ایدهآلی محسوب میشود چون با نصب درون کانالهای هوا، بهطور مرتب جریان هوای در حال گردش را از نظر وجود دود کنترل میکند.
مزایا
- تشخیص سریع دود در سیستمهای تهویه مطبوع
- جلوگیری از انتشار دود در کل ساختمان
- ایدهآل برای ساختمانهای بزرگ و دارای HVAC
- نمونهگیریی پیوسته از جریان هوا
محدودیتها
- وابسته به عملکرد صحیح سیستم تهویه
- تشخیص ندادن دقیق محل آتشسوزی
- مناسب نبودن برای فضاهای بدون کانال هوا
| نوع دتکتور دودی | روش تشخیص دود | مزایا | معایب | کاربردهای رایج |
|---|---|---|---|---|
| نوری | انحراف یا قطع پرتو نور توسط دود | مناسب آتشسوزیهای آرام، آلارم کاذب کمتر، ایمن و بدون مواد رادیواکتیو | حساسیت کمتر به آتشهای سریع، نیاز به تمیزکاری دورهای | منازل، ادارات، هتلها، مراکز عمومی |
| نوری نقطهای | تشخیص دود در محفظه کوچک داخلی | نصب آسان، قیمت مناسب، مناسب فضاهای کوچک | پوشش محدود، نیاز به تعداد زیاد در فضاهای بزرگ | اتاقها، راهروها، فضاهای بسته |
| نوری خطی | کاهش شدت پرتو نوری بین فرستنده و گیرنده | پوشش وسیع، مناسب فضاهای بزرگ و مرتفع | حساس به لرزش و گردوغبار، نیاز به تنظیم دقیق | سالنها، سولهها، انبارها |
| یونیزاسیونی | تغییر جریان الکتریکی ناشی از یونیزه شدن هوا | واکنش سریع به آتشهای شعلهور، حساس به دود ریز | آلارم کاذب بیشتر، محدودیت زیستمحیطی | محیطهای صنعتی خاص |
| مکشی | نمونهبرداری فعال هوا از طریق لولهکشی | تشخیص بسیار زودهنگام، پوشش چند فضا | هزینه بالا، طراحی و نگهداری تخصصی | دیتاسنتر، اتاق سرور، موزه |
| کانالی | مکش هوا از داخل کانال تهویه | مناسب سیستمهای HVAC، تشخیص سریع در کانال هوا | وابسته به تهویه، تشخیص ندادن دقیق محل حریق | ساختمانهای بزرگ، مراکز تجاری |

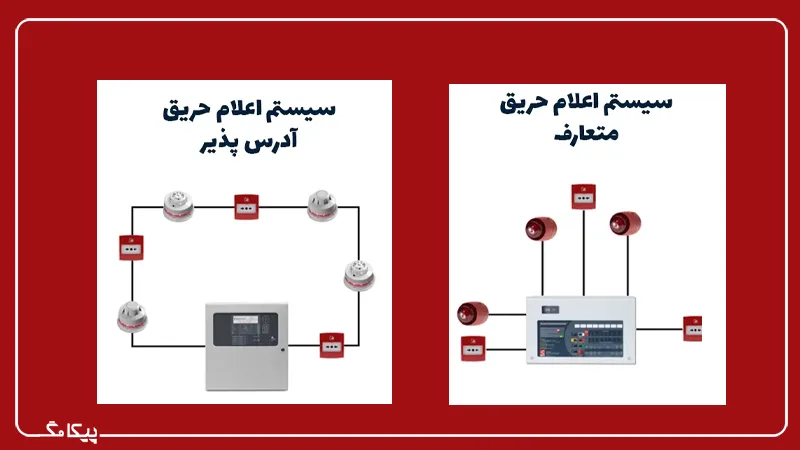

انواع دتکتور دودی از نظر کاربرد
دتکتورهای دودی از نظر کاربرد و نحوهی اتصال به سیستم اعلام حریق نیز به چند دستهی اصلی تقسیم میشوند:
متعارف (Conventional)
- مناسب سیستمهای اعلام حریق زونبندیشده
- مقرونبهصرفه و هزینه کمتر نسبت به آدرسپذیر
- بدون اعلام آدرس دقیق محل حریق
آدرسپذیر (Addressable)
- هر دتکتور دارای آدرس اختصاصی
- اعلام دقیق محل آتشسوزی
- قابلیت مانیتورینگ و عیبیابی پیشرفته
- مناسب پروژههای بزرگ و صنعتی
مستقل (Standalone)
- دارای آژیر داخلی
- بدون نیاز به پنل مرکزی
- مناسب منازل و فضاهای کوچک
برای مقایسهی انواع دتکتورها از نظر کاربرد میتوانید از جدول زیر استفاده کنید.
| نوع دتکتور دودی | نحوه اتصال به سیستم | سطح تشخیص محل حریق | مزایا | معایب | کاربردهای رایج |
|---|---|---|---|---|---|
| متعارف | اتصال به پنل متعارف بهصورت زونبندی | تشخیص زون، بدون آدرس دقیق | مقرونبهصرفه، نصب ساده، مناسب پروژههای کوچک | اعلام نکردن محل دقیق، توسعهپذیری محدود | ساختمانهای کوچک، اداری، مسکونی |
| آدرسپذیر | اتصال به پنل آدرسپذیر با آدرس یکتا | تشخیص دقیق محل دتکتور | دقت بالا، مانیتورینگ و عیبیابی پیشرفته | هزینه اولیه بالاتر، نیاز به پنل تخصصی | پروژههای بزرگ، صنعتی، بیمارستانها |
| مستقل | بدون اتصال به پنل مرکزی، آژیر داخلی | هشدار محلی | نصب سریع، مستقل از سیستم مرکزی، مناسب منازل | نبود هشدار مرکزی، پوشش محدود | منازل مسکونی، واحدهای کوچک، انبارهای جزئی |
اهمیت استفاده از دتکتور
استفاده از دتکتور دود با تشخیص سریع آتشسوزی، مزایای کلیدی زیر را به همراه دارد:
- کاهش تلفات جانی: با تشخیص سریع دود و گازهای سمی در مراحل اولیه آتشسوزی، زمان کافی برای تخلیه ایمن افراد فراهم میکند و نقش مهمی در نجات جان انسانها دارد.
- جلوگیری از گسترش آتش: اعلام هشدار زودهنگام به اجرای اقدامات کنترلی پیش از توسعهی آتش کمک میکند تا حریق به دیگر بخشهای ساختمان سرایت نکند.
- کاهش خسارات مالی: تشخیص بهموقع آتشسوزی از آسیب جدی به تجهیزات، سازه و اموال جلوگیری کرده و میزان خسارات مالی را به حداقل میرساند.
- رعایت استانداردهای ایمنی و آتشنشانی: استفاده از دتکتور دود مطابق با ضوابط ایمنی و مقررات آتشنشانی، در بسیاری موارد برای اخذ تأییدیههای قانونی، ایمنی ساختمان و گرفتن مجوز پایان کار ضروری است.
تفاوت دتکتور دودی و حرارتی
دتکتورهای دودی و حرارتی هر دو نقش مهمی در سیستمهای اعلام حریق دارند، اما از نظر عملکرد و هدف، تفاوتهای اساسی با هم دارند. دتکتور دودی با حس کردن ذرات دود در هوا کار میکند و معمولاً اولین هشدار را هنگام شروع آتشسوزی میدهد، زیرا دود قبل از افزایش دما و شعلهور شدن آتش در فضا پخش میشود.
بنابراین این نوع دتکتورها واکنش سریعتری نسبت به آتش دارند و در فضاهای مسکونی، اداری و همهی مکانهایی که هشدار زودهنگام حیاتی است، کاربرد دارند. اما به دلیل حساسیت به ذرات معلق در هوا، ممکن است در محیطهای پر از گردوغبار، بخار یا دارای دود پختوپز آلارمهای کاذب ایجاد کنند.
در مقابل، دتکتور حرارتی به تغییرات دما یا رسیدن دمای محیط به یک آستانهی مشخص واکنش نشان میدهد و در پی افزایش گرما و نه دود، هشدار میدهد. این نوع دتکتورها معمولا آلارمهای کاذب بسیار کمتری دارند و برای فضاهایی که دود غیرآتشسوزی یا بخار زیاد دارند مانند آشپزخانه، گاراژ یا اتاقهای صنعتی مناسبترند.
با این حال، چون افزایش دما معمولاً بعد از تولید دود اتفاق میافتد، برای در تشخیص زودهنگام آتش ضعیفتر از دتکتورهای دودی عمل میکنند و ممکن است در مراحل اولیهی آتشسوزی کاربردی نباشند.
| ویژگی | دتکتور دودی | دتکتور حرارتی |
| عامل تشخیص | حضور ذرات دود در هوا | افزایش دما یا سرعت افزایش حرارت |
| زمان پاسخدهی | بسیار سریع (هشدار زودهنگام) | کندتر (پس از افزایش حرارت) |
| آلارم کاذب | بیشتر در اثر بخار، گردوغبار، دود غیر آتش | کمتر، مقاوم به شرایط محیطی نامناسب |
| مناسب برای | فضاهای عمومی، اتاقها، راهروها | آشپزخانهها، گاراژ، مناطق پرگردوغبار |
| محیطهایی که کمتر مناسب است | جاهایی با دود یا بخار طبیعی | محلهایی که نیاز به هشدار زودهنگام دارند |
| کاربرد رایج | ساختمانهای مسکونی و اداری | فضاهای با ذرات غیرآتشزا و دماهای بالا |
شیوهی نصب دتکتور گازی
نصب دتکتور دودی مانند دیگر بخشهای سیستم اعلام حریق، دارای قواعد و استانداردهایی است که آگاهی از جزئیات فنی آنها برای عملکرد صحیح تجهیزات و تضمین ایمنی ضروری است.
- انتخاب محل مناسب نصب:
دتکتور دودی باید در فضاهایی نصب شود که احتمال بروز آتشسوزی یا انتشار دود در آنها وجود دارد. اتاقها، سالنها، آشپزخانه، اتاقخوابها و فضاهای پرتردد از جمله مکانهای مناسب برای نصب این تجهیزات هستند.
- رعایت فاصله از منابع حرارتی:
برای جلوگیری از هشدارهای اشتباه، دتکتور دود باید حداقل ۳۰ سانتیمتر از منابع گرمایی مانند رادیاتورها، لوسترها، سیستمهای تهویه و سایر تجهیزات حرارتی فاصله داشته باشد.

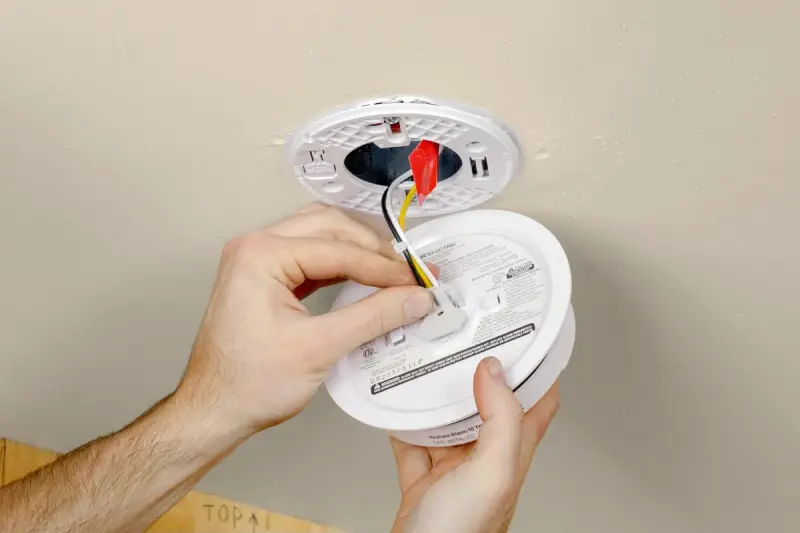

- نصب روی سقف یا دیوار:
بهترین محل برای نصب دتکتور دود، سقف است. زیرا دود به سمت بالا حرکت میکند و سریعتر توسط سنسور تشخیص داده میشود. در صورتی که نصب روی دیوار اجتنابناپذیر باشد، دتکتور باید در فاصلهای حداقل ۱۰ سانتیمتر پایینتر از سقف نصب شود.
- تأمین منبع تغذیه:
دتکتورهای دودی میتوانند به برق ساختمان متصل شوند یا با باتری کار کنند. در صورت امکان، اتصال به برق شهری با توجه تأمین انرژی پایدارتر، گزینهی بهتری است. در غیر این صورت، باید از باتریهای قابل تعویض و سالم استفاده شود.
- تست عملکرد پس از نصب:
پس از نصب، حتماً عملکرد دتکتور را بررسی کنید. اغلب دتکتورها دارای دکمه تست هستند که با فشردن آن میتوان از صحت عملکرد دستگاه مطمئن شد. انجام این تست بهصورت دورهای (مثلاً ماهی یکبار) توصیه میشود.
- نگهداری و تمیزکاری منظم:
دتکتور دود نیاز به بازرسی دورهای دارد. تمیز کردن سنسور، بررسی وضعیت دستگاه و تعویض به موقع باتریها، از مواردی است که در افزایش عمر و دقت عملکرد دتکتور نقش مهمی دارد.
- توجه به دستورالعمل سازنده:
همیشه راهنمای نصب ارائهشده توسط شرکت سازنده را بهدقت مطالعه و اجرا کنید. رعایت این دستورالعملها باعث آگاهی از جزئیات دقیق متناسب با همان دستگاه میشود و عملکرد بهینه و افزایش سطح ایمنی محیط را تضمین میکند.
روش تست دتکتور دود
برای تست دتکتورهای دود، مراحل زیر را دنبال کنید:
- بررسی چراغ نشانگر دتکتور: ابتدا وضعیت چراغ نشانگر روی دتکتور دود را بررسی کنید. وضعیت دتکتور آماده به کار، چشمکزن است.
- بررسی ولتاژ تغذیه: ولتاژ دتکتور را بررسی کنید که طبق راهنمای سازنده (برای اغلب دتکتورها باید بین ۲۴ ولت تا ۳۰ ولت DC) باشد.
- تمیز کردن دتکتور: سطح دتکتور را با استفاده از پارچهی نخی تمیز و دمنده هوا پاکسازی کنید تا گرد و غبار یا آلودگی که ممکن است در عملکرد سنسور اختلال ایجاد کند، برطرف شود.
- ایجاد دود مصنوعی: برای شبیهسازی شرایط واقعی، دود مصنوعی ایجاد کنید. این کار میتواند با اسپری تست دود استاندارد مانند Solo A3 انجام شود. در صورت در دسترس نبودن اسپری، میتوان از دود حاصل از سوزاندن کنترلشده یک تکه کارتن استفاده و آن را به سمت دتکتور هدایت کرد.
- بررسی وضعیت دتکتور بعد از اسپری دود: معمولاً حدود ۱۰ ثانیه پس از ورود دود، وضعیت LED دتکتور از حالت چشمکزن به حالت روشن ثابت تغییر کرده و همزمان آژیر یا هشدار سیستم فعال میشود.
- ریست آلارم: برای بازگرداندن سیستم به حالت عادی، آلارم را از طریق پنل مرکزی اعلام حریق ریست کنید. پس از ریست، چراغ دتکتور باید از حالت ثابت خارج شده و دوباره به وضعیت چشمکزن بازگردد.
- تأیید وضعیت فعالسازی: در ادامه، از طریق نمایشگر کنترل پنل اعلام حریق، وضعیت فعالسازی و ثبت صحیح آلارم دتکتور دود را بررسی و تأیید نمایید.
- تکرار برای دیگر دتکتورها: همین مراحل تست باید بهصورت جداگانه برای سایر دتکتورهای دود نصبشده در ساختمان هم تکرار شود تا از صحت عملکرد کل سیستم اطمینان پیدا کنید.
دتکتور دود، نیاز اولیهی ایمنی در برابر آتش
در نهایت باید به این موضوع اشاره کرد که دتکتور دودی، با شناسایی و هشدار سریع نشانههای آتش، از اصلیترین اجزای سیستم اعلام حریق است و نقشی کلیدی در تشخیص زودهنگام آتشسوزی و کاهش پیامدهای جانی و مالی دارد. آشنایی با انواع دتکور دودی، نصب اصولی و انجام تستهای دورهای مطابق با دستورالعمل سازنده و استانداردهای آتشنشانی، از عوامل مؤثر در عملکرد صحیح آن است که میتواند تا سالها ایمنی مجموعههای مسکونی و صنعتی را تأمین سازد.
سوالات متداول
با استفاده از سنسورهای نوری، یونیزاسیونی یا ترکیبی، ذرات دود و محصولات احتراق را شناسایی میکند. با ورود دود به محفظهی دتکتور، تغییرات فیزیکی یا شیمیایی در سنسور ایجاد شده و پس از پردازش، هشدار از طریق آژیر، چراغ یا ارسال سیگنال به پنل مرکزی اعلام حریق فعال میشود.
برای ساختمانهای مسکونی، معمولاً دتکتور دودی نوری و دتکتورهای مستقل گزینههای مناسبتری هستند؛ زیرا حساسیت بالایی به دود ناشی از آتشسوزیهای آرام دارند و احتمال هشدار کاذب آنها کمتر است. انتخاب نهایی باید با توجه به متراژ فضا، شرایط محیطی و سطح ایمنی مورد نیاز انجام شود.
توصیه میشود حداقل ماهی یکبار عملکرد دتکتور دود با دکمه تست یا دود مصنوعی بررسی شود. همچنین تمیزکاری دورهای سنسور، بررسی ولتاژ تغذیه و تعویض بهموقع باتریها (در مدلهای بدون برق مستقیم) نقش مهمی در حفظ دقت عملکرد و افزایش طول عمر دستگاه دارد.
