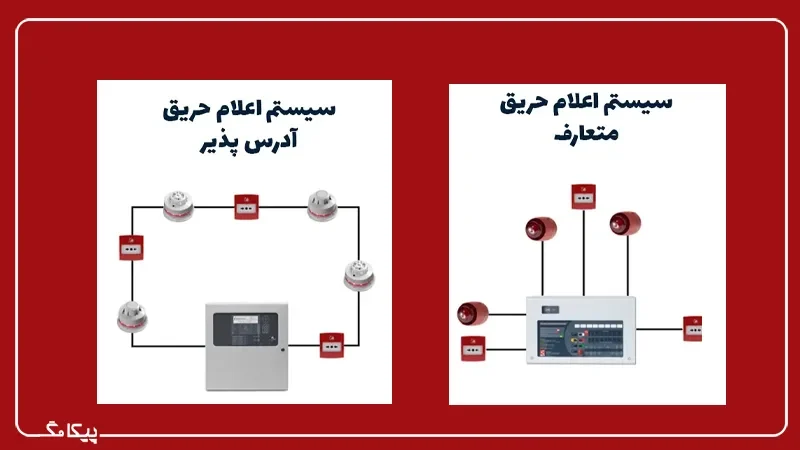

تفاوت سیستم اعلام حریق متعارف و آدرس پذیر

قطعاً خطر آتش‌سوزی را جدی گرفته‌اید و برای ارتقای ایمنی می‌خواهید تا از سیستم اعلان حریق کارآمد و مناسب فضای ساختمان استفاده کنید. اما از میان سیستم‌های متعارف (Conventional) و آدرس پذیر (Addressable) کدامیک را انتخاب می‌کنید؟ در چنین شرایطی بررسی تفاوت سیستم اعلام حریق متعارف و آدرس پذیر سودمند است.

تفاوت اصلی این دو سیستم در نحوه شناسایی و محل دقیق حادثه آتش سوزی است. در سیستم‌های متعارف از ساختار زون‌بندی استفاده شده، اما تمام دتکتورها و شستی‌های هر زون روی یک کابل با پنل مرکزی در ارتباط هستند. در مقابل برای پیاده‌سازی سیستم‌های آدرس پذیر از ساختار حلقه (Loop) استفاده می‌کنند که تمام دتکتورها و ماژول‌ها روی این حلقه دارای آدرس منحصر به فرد هستند.

بررسی تفاوت سیستم اعلان حریق متعارف و آدرس پذیر یک بحث کاملاً تخصصی برای ارتقا ایمنی فضاهای ساختمانی است. در این مقاله از پیکامگ قصد داریم تا این دو سیستم را از جهات گوناگون مقایسه کنیم.

شما می توانید از فروشگاه پیکاتک که در حوزه تجهیزات صنعتی و همچنین سیستمهای اعلان حریق F&G تخصص دارد و طیف گسترده‌ ای از محصولات را برای شما فراهم کرده است بهترین محصول صنعتی خود را از برندهای معتبر بین المللی را تهیه کنید.

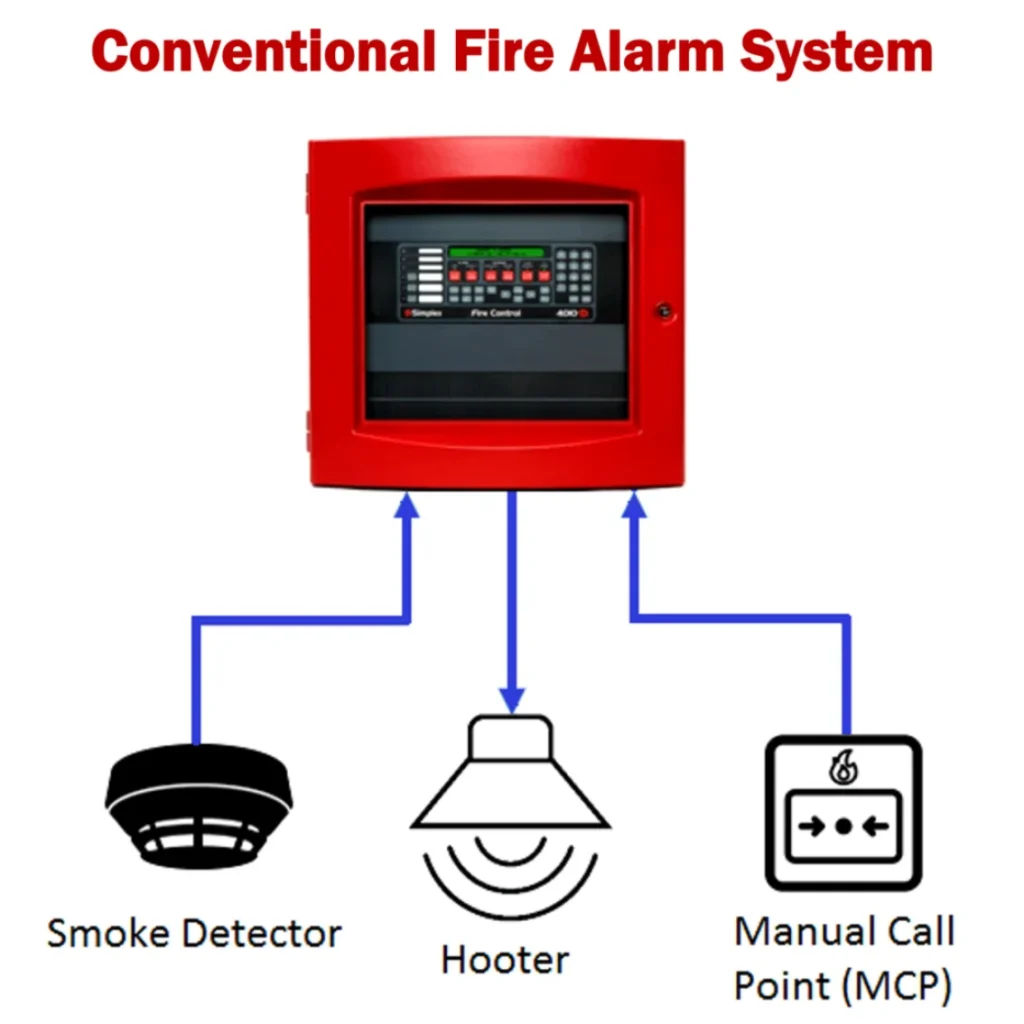

سیستم اعلان حریق متعارف (Conventional) چیست؟

سیستم اعلان حریق متعارف (Conventional) یکی از قدیمی‌ترین و ساده‌ترین فناوری‌ها برای شناسایی حریق در فضاهای ساختمانی کوچک به شمار می‌رود. این سیستم‌ها راه‌حلی مقرون‌به‌صرفه و کاربردی برای مکان‌هایی هستند که نیازی به پایش دقیق اتاق‌به‌اتاق وجود ندارد و هدف اصلی، اعلام سریع وقوع آتش‌سوزی و تخلیه به‌موقع ساختمان است.

در سیستم اعلان حریق متعارف، ساختمان به چندین ناحیه یا زون (Zone) تقسیم می‌شود و تعدادی دتکتور و شستی در هر زون نصب می‌گردد. در صورت فعال شدن هر یک از تجهیزات، هشدار تنها در سطح همان زون به پنل مرکزی ارسال می‌شود و محل دقیق دتکتور مشخص نخواهد بود. طراحی و اجرای این سیستم‌ها ساده بوده و به دلیل نصب آسان، برای ساختمان‌های کوچک و پروژه‌های کم‌هزینه گزینه‌ای مناسب محسوب می‌شوند.

با این حال، سیستم‌های متعارف در شناسایی دقیق محل آتش‌سوزی و نظارت مجزا بر عملکرد هر دتکتور با محدودیت‌هایی همراه هستند. ازاین‌رو، در فضاهایی با متراژ محدود یا ساختمان‌هایی که به نواحی مستقل قابل تفکیک بوده و در هر زون از تعداد محدودی دتکتور استفاده می‌شود، بهره‌گیری از سیستم اعلان حریق متعارف توصیه می‌گردد.

روش عملکرد و هشدار سیستم‌ های متعارف

از کابل کشی شعاعی (Radial) برای طراحی سیستم‌های متعارف استفاده می‌کنند. در این روش برای هر زون یک زوج کابل مجزا از پنل مرکزی کشیده می‌شود و تمام دتکتورها و شستی‌های داخل زون به این کابل متصل هستند. وقتی دتکتور یا شستی در زونی فعال شود، اطلاعات آن از طریق همان زوج کابل برای پنل مرکزی ارسال خواهد شد.

در نتیجه پنل مرکزی می‌داند که آتش‌سوزی در کدام زون اتفاق افتاده است، اما از موقعیت دقیق محل آتش‌سوزی در آن ناحیه بی‌اطلاع است. عملکرد چنین سیستمی برای نواحی مستقل در ساختمان‌های کوچک عالی است، لکن برای استفاده در ساختمان‌های بزرگ با فضاهای پیچیده کارایی ندارد.

مزایا:

• طراحی و نصب ساده و قابل فهم
• تجهیزات ارزان و هزینه راه‌اندازی مقرون به صرفه
• مناسب برای ساختمان‌ های کوچک و متوسط با پیکربندی ساده

معایب:

• عدم توانایی شناسایی دقیق محل حریق در زون
• نظارت محدود بر عملکرد صحیح تک تک دتکتورها
• عیب یابی دشوار
• انعطاف پذیری و توسعه محدود

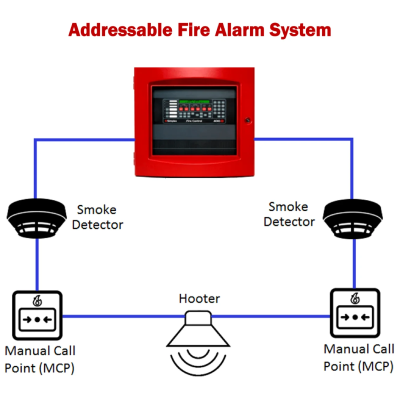

سیستم اعلام حریق آدرس پذیر (Addressable)

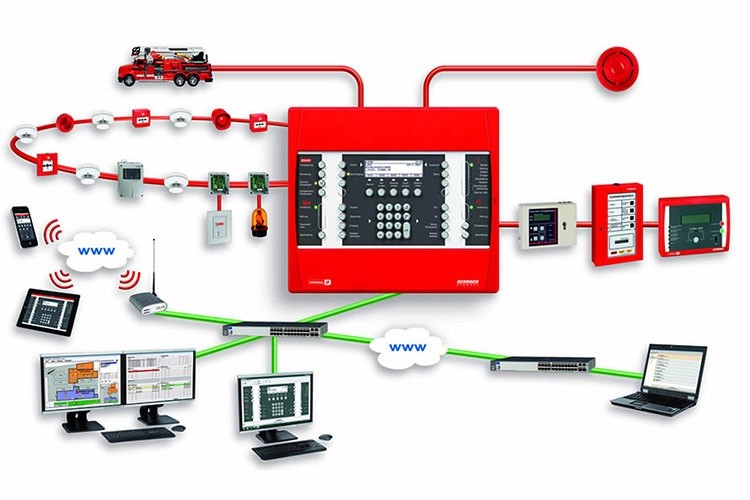

سیستم‌های اعلان حریق آدرس‌پذیر به‌عنوان نسل نوین سیستم‌های اعلام حریق، با بهره‌گیری از فناوری‌های میکروپروسسوری، اطلاعات بسیار دقیق‌تری نسبت به سیستم‌های متعارف ارائه می‌دهند. در این سیستم‌ها، هر دتکتور، شستی یا آژیر مجهز به برد الکترونیکی بوده و دارای آدرس منحصربه‌فرد برای ارتباط با پنل مرکزی است. تمام تجهیزات روی یک یا چند حلقه (Loop) نصب شده و پنل مرکزی از طریق آدرس‌دهی، با هر تجهیز به‌صورت مجزا ارتباط برقرار می‌کند.

پنل مرکزی سیستم‌های آدرس‌پذیر قابلیت برنامه‌ریزی سناریوهای مختلف اعلام حریق را داشته و به‌صورت مداوم وضعیت لحظه‌ای هر تجهیز را پایش می‌کند. این ویژگی امکان شناسایی دقیق محل وقوع آتش‌سوزی را فراهم کرده و باعث می‌شود سیستم‌های آدرس‌پذیر گزینه‌ای ایده‌آل برای ساختمان‌های بزرگ با فضاهای پیچیده باشند.

روش عملکرد و هشدار سیستم‌ های آدرس پذیر

در سیستم اعلان حریق آدرس‌پذیر، کابل‌کشی به‌صورت حلقه‌ای (Loop) انجام می‌شود و هر حلقه می‌تواند تعداد زیادی از تجهیزات مانند دتکتور، شستی و آژیر را پشتیبانی کند. این ساختار موجب کاهش قابل‌توجه حجم سیم‌کشی در مقایسه با سیستم‌های متعارف شده و اجرای سیستم را در پروژه‌های بزرگ مقرون‌به‌صرفه‌تر می‌سازد.

پنل‌های هوشمند آدرس‌پذیر با استفاده از روش Polling به‌صورت پیوسته با تمامی تجهیزات در حلقه‌ها در ارتباط هستند و وضعیت عملکرد آن‌ها را بررسی می‌کنند. در صورت فعال شدن هر دتکتور یا شستی، سیگنال هشدار از طریق آدرس منحصربه‌فرد به پنل مرکزی ارسال می‌شود. به این ترتیب، پنل مرکزی به‌طور دقیق مشخص می‌کند کدام تجهیز و در چه مکانی فعال شده و بر اساس آن، سناریوی تعریف‌شده اعلام حریق و اقدامات مرتبط را اجرا می‌نماید.

مزایا:

• نظارت پیوسته بر سلامت و عملکرد تمامی تجهیزات
• امکان شناسایی دقیق و سریع محل وقوع حریق
• انعطاف‌پذیری بالا برای توسعه یا تغییر ساختار سیستم
• کاهش حجم سیم‌کشی در پروژه‌های بزرگ
• قابلیت یکپارچه‌ سازی با سیستم‌های مدیریت ساختمان هوشمند (BMS)

معایب:

• هزینه اولیه بالاتر تجهیزات
• نیاز به نصب، راه‌اندازی و برنامه‌ریزی تخصصی

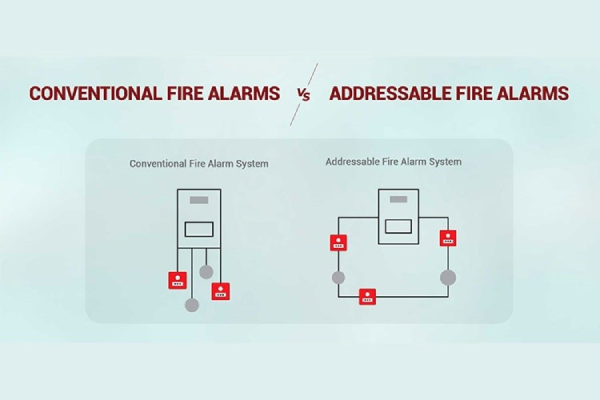

تفاوت سیستم متعارف و آدرس پذیر

در بخش پیشین، به‌صورت مختصر و جامع با دو نوع سیستم اعلام حریق متعارف و آدرس‌پذیر آشنا شدید و با ساختار اجرایی و اهداف هر یک آگاهی پیدا کردید. اکنون موضوع اصلی، انتخاب مناسب‌ترین سیستم اعلان حریق متناسب با شرایط پروژه است.

بررسی تفاوت‌های سیستم‌های اعلام حریق متعارف و آدرس‌پذیر، نقش مهمی در درک قابلیت‌های فنی و کاربردی آن‌ها داشته و زمینه‌ساز تصمیم‌گیری آگاهانه خواهد بود. در ادامه، این تفاوت‌ها را از جنبه‌های مختلف فنی و اجرایی مورد بررسی قرار می‌دهیم:

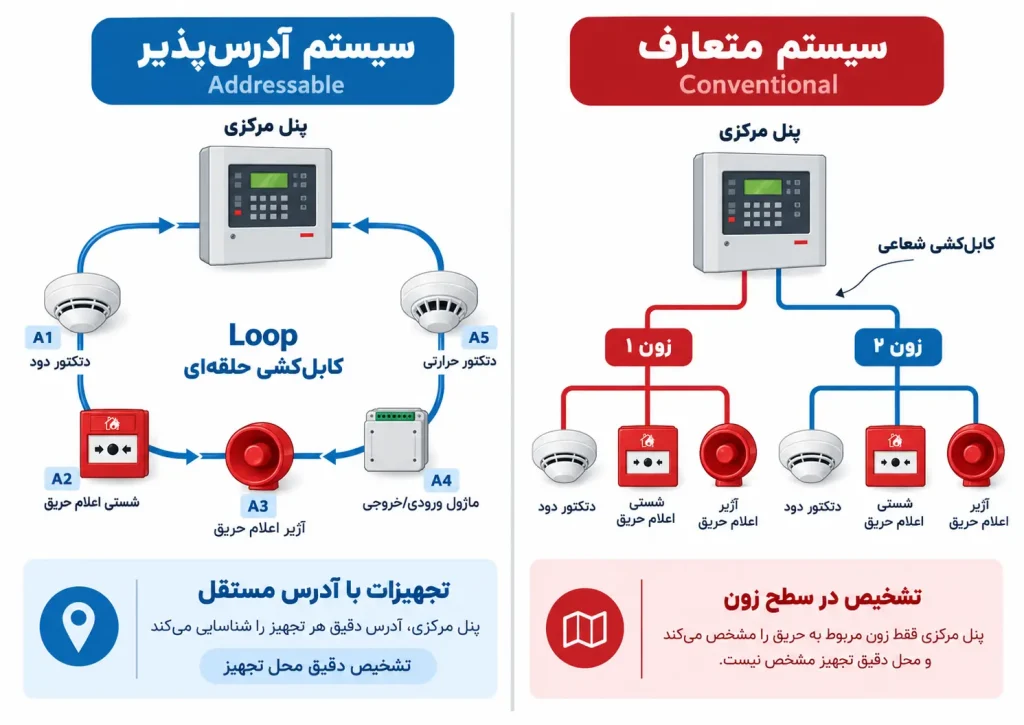

تفاوت کابل کشی و زیرساخت

کابل کشی بخش فیزیکی برای اجرا و نصب سیستم‌های اعلام حریق است که در برآورد هزینه‌های پروژه از اهمیت بالایی برخوردار است. روش کابل کشی سیستم‌های متعارف و آدرس پذیر کاملاً متفاوت است:

• کابل کشی در سیستم‌ های متعارف

روش کابل کشی در سیستم‌های اعلام حریق متعارف به شکل شعاعی (Radial) است که گاهاً با عنوان توپولوژی ستاره‌ای یاد می‌شود. در این روش ساختمان را به ناحیه‌های مستقل تفکیک کرده و هر ناحیه را یک زون معرفی می‌کنند. سپس برای هر زون یک جفت سیم جداگانه کشیده می‌شود که مستقیم به پنل مرکزی سیستم متصل است. تمام تجهیزات در آن زون اعم از دتکتورها یا شستی‌ها به صورت موازی روی همین جفت سیم متصل می‌شوند. از آنجا که هر زون به کابل مستقل نیازمند است، حجم کابل کشی در پروژه‌های متعارف بسیار زیاد شده و صرفاً برای اجرا در ساختمان‌های کوچک مقرون به صرفه هستند.

• کابل کشی در سیستم‌ های آدرس پذیر

کابل کشی در سیستم‌های آدرس‌پذیر به شکل حلقوی (Loop) اجرا می‌ شود. در این ساختار همه تجهیزات اعم از دتکتورها، شستی‌ها و آژیرها به شکل سری روی یک یا چند حلقه قرار گرفته و از طریق شبکه سازی با پنل مرکزی ارتباط دائمی دارند. معمولاً از کابل‌های ۲ یا ۴ رشته با سایز ۱.۵ میلیمتری برای کابل کشی حلقوی استفاده می‌کنند و هر حلقه قرار است تا از ده‌ها دستگاه با آدرس منحصر به فرد پشتیبانی کند. کابل کشی در سیستم اعلام حریق آدرس پذیر بسیار منعطف‌تر و کم حجم‌تر از سیستم‌های متعارف است.

تفاوت روش اعلام حریق

تکنولوژی و در کل روش شناسایی آتش مهمترین تفاوت سیستم اعلام حریق متعارف و آدرس پذیر است. اهمیت این تفاوت زمانی مشخص است که در ساختمانی بزرگ از تعداد زیادی دتکتور استفاده می‌کنید. در این صورت توانایی شناسایی سریع منطقه حریق تبدیل به برگ برنده سیستم خواهد شد. ولی همین قابلیت در یک ساختمان کوچک که نهایتاً ۳ یا ۴ دتکتور دارد، جز پیچیده‌تر کردن طراحی دستاوردی نخواهد داشت. این موضوع را با جزئیات بیشتری بررسی می‌ کنیم.

• روش اعلام حریق سیستم متعارف

سیستم‌های متعارف بر پایه تعریف ناحیه (زون) کار می‌کنند. در این سیستم فعال شدن هر تجهیز مانند دتکتور یا شستی فقط سیگنال زون در پنل مرکزی را فعال می‌کند. لذا پنل نمی‌داند کدام تجهیز در زون فعال شده و حریق دقیقاً در کجا اتفاق افتاده است. این روش برای راه‌اندازی سیستم اعلام حریق در زون‌های کوچک با یک یا چند دتکتور مناسب است.

• روش اعلام حریق سیستم آدرس پذیر

سیستم‌های آدرس پذیر بر پایه شبکه سازی کار می‌کنند. در این سیستم‌ها هر تجهیز مستقل از ناحیه دارای آدرس منحصر به فردی است که در صورت شناسایی حریق می‌تواند اطلاعات خود را مستقل از دیگر تجهیزات برای پنل مرکزی ارسال کند. در این صورت پنل مرکزی توانایی شناسایی دقیق رخداد حریق در میان صدها تجهیز روی یک حلقه را دارد. از طرفی حتی قادر است سالم بودن تک تک تجهیزات روی شبکه اعلام حریق را پایش کرده و گزارش دهد.

تفاوت سرعت تشخیص حریق

سرعت تشخیص حریق بحث استراتژیک برای طراحی و اجرای انواع سیستم اعلام حریق است. فاکتورهای زیادی برای افزایش سرعت تشخیص حریق تاثیرگذار هستند. انتخاب نوع دتکتور، تکنولوژی حسگرها، روش نصب، ابعاد ساختمان و تکنولوژی سیستم همگی در این‌باره نقش دارند.

سرعت تشخیص حریق سیستم‌های آدرس پذیر صرفاً به علت قابلیت شناسایی نقطه رخداد آتش از سیستم‌های متعارف بالاتر است. این تفاوت در یک ساختمان کوچک که نهایتاً ۱۰ الی ۲۰ دتکتور دارد، چندان به چشم نمی‌آید. اما زمانیکه برای طراحی سیستم‌های بزرگ در فضاهای پیچیده مانند یک بیمارستان یا کارخانه اقدام می‌کنید، سرعت عمل سیستم‌های آدرس پذیر با قابلیت شناسایی نقطه‌ای کاملاً برجسته‌تر از سیستم‌های متعارف است.

تفاوت پنل مرکزی

پنل سیستم‌های متعارف نهایتاً برای نمایش از طریق LED ها توسعه پیدا کرده است و این در حالی است که سیستم‌های آدرس پذیر از پنل‌هایی با قابلیت برنامه‌ریزی و طراحی سناریوهای اعلام حریق استفاده می‌کنند. ویژگی‌ها و قابلیت پنل‌ها در این دو سیستم به قرار زیر است:

• پنل مرکزی در سیستم متعارف

پنل در سیستم اعلام حریق متعارف ساختاری ساده و زون‌بندی شده دارد. معمولاً این پنل‌ها را با قابلیت پشتیبانی ۸، ۱۶ یا ۳۲ زون طراحی می‌کنند که برای هر زون یک جفت سیم جداگانه کشیده می‌شود. این پنل‌ها فقط قادر به تشخیص دو حالت عادی (Normal) یا هشدار (Alarm) برای هر زون هستند و صرفاً چراغ‌های LED هر زون را در صورت رخداد حریق نمایش می‌دهند. پنل سیستم‌های متعارف قابلیت پایش سلامت تک تک تجهیزات را ندارد، اما می‌تواند خطاهایی مانند اتصال کوتاه یا قطع سیم در هر زون را شناسایی کند. از طرفی فقط با قابلیت شناسایی دیجیتالی حریق طراحی شده و نمی‌تواند شرایط را تحلیل کرده و سناریوهای مختلف اعلام حریق را برنامه‌ریزی کند.

• پنل مرکزی در سیستم آدرس پذیر

پنل‌ در سیستم اعلام حریق آدرس پذیر دارای یک یا چند درگاه برای اتصال حلقه (Loop) است و می‌توانند تا صدها آدرس منحصر به فرد انواع تجهیزات را پشتیبانی نماید. این پنل‌ها به شکلی طراحی شده‌اند تا از طریق شبکه سازی به شکل پیوسته و مستقل با هر تجهیز در ارتباط باشد. حتی از همین قابلیت قادر است تا سلامت و عملکرد صحیح تک به تک تجهیزات را بررسی کرده و گزارش دهی نماید. پنل سیستم‌های آدرس پذیر دارای نمایشگر گرافیکی LCD است که جزئیات کاملی از رویدادها را نشان می‌دهد. از طرفی این پنل‌ها آنقدر هوشمند طراحی شده‌اند که در آنها انواع سناریوهای پیچیده مانند کنترل تجهیزات مکانیکی، زمان‌بندی و ارتباط با سایر سیستم‌ها را برنامه‌ریزی میکنند.

تفاوت کاربری

به لحاظ تئوری می‌ توانید انواع سیستم اعلام حریق متعارف و یا آدرس پذیر را در هر پروژه با هر ابعادی اجرا کنید. مثلاً قادر هستید که یک سیستم گران قیمت با قابلیت‌های هوشمندسازی را در یک خانه کوچک اجرا کرده و یا برای ساختمانی بزرگ با فضاهای پیچیده، همان سیستم‌های قدیمی متعارف را نصب کنید. اما آیا این کار منطقی است؟ کاربرد سیستم اعلام حریق در واقع انتخاب آنها با توجه به شرایط پروژه است. در ادامه تفاوت سیستم اعلام حریق متعارف و آدرس پذیر را از نظر کاربردی بررسی می‌کنیم:

کاربرد سیستم اعلام حریق متعارف:

سیستم‌های متعارف به دلیل سادگی، هزینه‌های پایین‌تر و نصب آسان عمدتاً در فضاهای کوچک، ساده و با قابلیت تقسیم بندی محدود کاربرد دارند. مواردی مانند:

• ساختمان‌های کوچک مسکونی مانند آپارتمان‌های کم واحد و خانه‌های ویلایی
• واحدهای تجاری محدود از قبیل مغازه‌ها، دفاتر کار و رستوران‌ها
• ساختمان‌های عمومی کوچک مانند مدارس، مهد کودک‌ها، مساجد و سالن‌های آمفی تئاتر
• انبارهای کوچک و کم خطر
• پروژه‌ها با بودجه محدود که نیاز به توجیه اقتصادی دارند.

کاربرد سیستم اعلام حریق آدرس پذیر:

سیستم‌های آدرس پذیر به دلیل دقت بالا، کنترل پیشرفته و قابلیت گزارش‌گیری دقیق برای استفاده در ساختمان‌های بزرگ با فضاهای پیچیده و یا مکان‌ها با ریسک بالا مناسب هستند. موارد کاربردی مانند:

• ساختمان‌های بلند مرتبه و بزرگ مانند برج‌های اداری، مسکونی و تجاری یا مراکز خرید
• مراکز درمانی حساس از قبیل بیمارستان‌ها یا خانه‌های سالمندان
• هتل‌ها و مجتمع‌های اقامتی بزرگ با اتاق‌های متعدد
• انواع ساختمان‌های صنعتی، کارخانه‌ها و انبارهای بزرگ با فضاهای پیچیده
• اماکن عمومی پرتردد از قبیل فرودگاه‌ها، ایستگاه‌های قطار یا مترو و استادیوم‌ها
• ساختمان‌های حساس مانند بناهای تاریخی، بانک‌ها، مراکز داده (دیتا سنتر) و موزه‌ها
• ساختمان‌هایی که به یک پارچه‌سازی سیستم اعلام حریق با BMS یا دیگر سیستم‌ها از قبیل کنترل تردد، کنترل آسانسور و… نیاز دارند.

تفاوت توسعه و انعطاف پذیری در آینده

آینده برای همه پوشیده است و واقعاً نمی‌توانید از همین حالا به ‌طور قطع کاربری سال‌های آتی هر ساختمان را تضمین کرده و یا درباره تغییرات و توسعه در آینده تصمیم‌گیری کنید. ممکن است سیستم اعلام حریق کنونی برای شرایط حاضر ساختمان عالی باشد، ولی در آینده به تغییرات و انعطاف پذیری یا توسعه نیاز داشته باشید. توسعه در آینده از جمله نکات مهم بررسی تفاوت سیستم اعلام حریق متعارف و آدرس پذیر است. این موضوع را از چند منظر بررسی می‌کنیم:

• گسترش فیزیکی و توسعه در آینده

سیستم‌های متعارف انعطاف پذیری بسیار کمی دارند و برای اضافه کردن دتکتور یا شستی جدید باید سیم کشی مضاعف انجام شود. از طرفی ظرفیت پنل در سیستم‌های متعارف بسیار محدود است و نهایتاً تا ۴۸ زون را پشتیبانی می‌کنند. هر نوع توسعه و اضافه کردن تجهیزات جدید به این سیستم‌ها کاملاً هزینه بردار است. در مقابل سیستم اعلام حریق آدرس پذیر با انعطاف پذیری بسیار بالا طراحی شده و به راحتی می‌توان در آینده حلقه‌های جدید با دهها تجهیز اضافی را به آن ملحق کرد و سیستم را به مقدار قابل توجه توسعه داد.

• ارتقای نرم‌ افزاری و هوشمندسازی

سیستم‌های متعارف اصولاً نرم‌افزار پذیر نیستند و نمی‌توان سناریوی نوشته شده پیش فرض کارخانه را در آنها تغییر داد. لذا چیزی با مفهوم ارتقای نرم‌افزاری یا برنامه‌ریزی برای تعریف سناریوهای مختلف در این سیستم‌ها بی‌معنی است. در مقابل سیستم‌های آدرس‌پذیر عموماً با امکانات گسترده برای به‌روزرسانی نرم‌افزار، برنامه‌ریزی سناریوهای مختلف و یکپارچه سازی با سیستم‌های مدیریت ساختمان (BMS) طراحی شده‌اند.

• عیب یابی و بهینه‌ سازی سیستم

عیب یابی در سیستم‌های متعارف به سختی انجام می‌شود، تا جاییکه تشخیص دستگاه معیوب در یک زون نیاز به بازرسی فیزیکی تمام نقاط دارد. عیب یابی در این سیستم‌ها صرفاً محدود به شناسایی قطعی یا اتصال کوتاه است. اما سیستم‌های آدرس‌پذیر توانایی ردیابی تجهیزات معیوب در کل ساختار خود را دارند و حتی می‌توان از قابلیت مانیتورینگ راه دور آنها استفاده کرد.

سخن پایانی: به چه نوع سیستم اعلام حریق نیاز دارید؟

بررسی تفاوت سیستم اعلام حریق متعارف و آدرس پذیر برای آن است که بهترین سیستم را مطابق با نیاز اصلی پروژه تهیه کنید. در این مقایسه به دنبال برتری نیستیم، بلکه رویکرد ما کسب اطلاعات برای بهترین انتخاب است. توصیه میکنیم در این‌باره با کارشناسان ایمنی مشورت کرده و تعداد یا نوع دتکتورهای مورد نیاز پروژه را پیش بینی کنید.

همچنین اگر احتمال گسترش ساختمان وجود دارد، سیستمی را انتخاب کنید که از قابلیت توسعه کافی در آینده برخوردار باشد. برای اجرای چنین سیستم‌هایی به انواع تجهیزات نیاز دارید که بهتر است همگی آنها دارای علامت استاندارد ملی یا مورد تایید سازمان‌های مربوط بوده و از شرکت‌ها با خدمات فنی و مهندسی حرفه‌ای که مجوز لازم را دارند، تهیه کنید.

سیستم اعلام حریق، سپر حیاتی برای حفاظت از جان و سرمایه شما محسوب می‌شود و انتخاب صحیح میان دو نوع متعارف و آدرس‌پذیر، نخستین و مهم‌ترین گام در تأمین ایمنی ساختمان به شمار می‌رود. تصمیم‌گیری آگاهانه در این مرحله، نقش تعیین‌کننده‌ای در افزایش سطح ایمنی و کاهش خسارات احتمالی خواهد داشت.

بازدیدکنندگان گرامی می‌توانند جهت خرید سیستم اعلام حریق، انواع دتکتور و تجهیزات پنل کنترلی به فروشگاه پیکاتک مراجعه کرده و پس از بررسی مشخصات فنی و قیمت محصولات، با بهره‌ مندی از مشاوره تخصصی کارشناسان فروش، مناسب‌ ترین گزینه را متناسب با نیاز پروژه خود انتخاب نمایند.
