نشتی در شیرآلات صنعتی

نشتی در شیرآلات صنعتی از مهم‌ترین چالش‌های عملکردی شیرهای صنعتی است کهبه دلیل انحراف سیال در بخش‌های درونی و بیرونی آن‌ها رخ می‌دهد. چون این تجهیزات بخشی کلیدی در سیستم‌های انتقال و کنترل سیالات به‌شمار می‌روند، وقوع نشتی می‌تواند مستقیما ایمنی، بهره‌وری و پایداری فرآیندهای صنعتی را تحت تأثیر قرار دهد.

این پدیده می‌تواند خیلی ساده صورت بگیرد و با توجه به هدررفت انرژی، کاهش راندمان، آلودگی محیط‌ زیست و حتی امکان بروز حوادث شدید، مقابله با آن اهمیت دارد. در این مقاله از پیکامگ به صورت جامع به انواع نشتی در شیرآلات صنعتی، دلایل بروز آن‌ها و روش‌های مؤثر جلوگیری از نشتی می‌پردازیم.

تعریف شیرآلات صنعتی و اجزای آن ها

شیرآلات صنعتی، تجهیزاتی مکانیکی هستند که برای قطع، وصل، تنظیم یا هدایت جریان سیالات در خطوط لوله استفاده می‌شوند. این شیرآلات در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع دارویی، غذایی، شیمیایی و آب و فاضلاب کاربرد دارند.

اجزای اصلی شیرآلات صنعتی، شامل موارد زیر است و نشتی معمولا در یکی از آن‌ها رخ می‌دهد.

• بدنه (Body)
• ساقه یا استم (Stem)
• دیسک، گیت یا بال (Trim)
• نیشمنگاه (Seat)
• پکینگ و آب‌بندها (Packing)
• فلنج‌ها یا اتصالات

نشتی در شیرآلات صنعتی و اهمیت آن

نشتی در شیرآلات صنعتی به خروج ناخواسته‌ی سیال از مسیر طراحی شده گفته می‌شود. این نشتی می‌تواند به صورت خروج سیال به بیرون از بدنه‌ی شیر (مانند نشتی از استم، بدنه یا فلنج‌ها) یا به صورت عبور داخلی سیال در حالت بسته بودن شیر رخ دهد. به بیان دیگر، هر زمان که شیر نتواند وظیفه آب‌بندی و کنترل جریان را مطابق با طراحی استاندارد انجام دهد، پدیده‌ی نشتی اتفاق افتاده است.

اهمیت نشتی در شیرآلات صنعتی این است که مشکل، تنها یک نقص مکانیکی ساده نیست، بلکه می‌تواند پیامدهای جدی فنی، اقتصادی و ایمنی به دنبال داشته باشد. نشتی باعث هدررفت سیال و انرژی، کاهش بازده فرآیند، افزایش هزینه‌های تعمیرات و توقف تولید می‌شود.

در صنایع حساس مانند نفت، گاز و پتروشیمی حتی نشتی می‌تواند منجر به آتش‌سوزی، انفجار، آلودگی محیط‌زیست و تهدید سلامت نیروی انسانی شود. به همین دلیل، کنترل نشتی و پایبندی به استانداردهای مجاز نشتی، یکی از شاخص‌های اصلی کیفیت، ایمنی و قابلیت اطمینان شیرآلات صنعتی محسوب می‌شود.

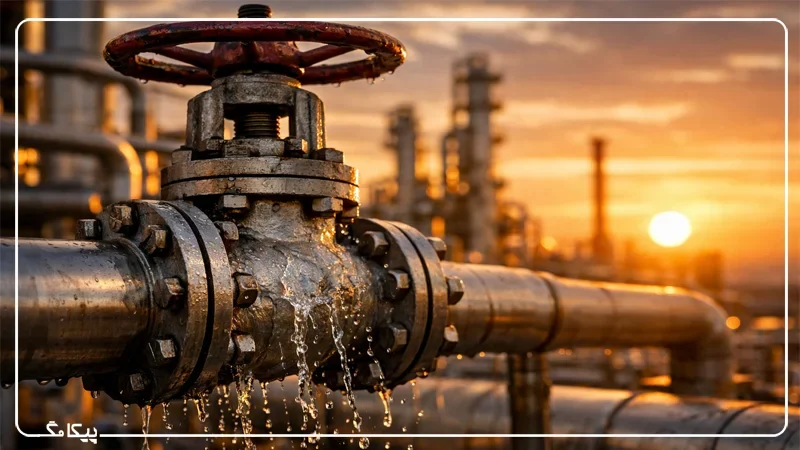

طبقه‌بندی انواع نشتی در شیرآلات صنعتی

برای بررسی دقیق‌تر نشتی شیرآلات در صنعت، این پدیده باید بر اساس محل وقوع، نوع عملکرد و ماهیت نشتی طبقه‌بندی شود. چنین طبقه‌بندی به مهندسان و بهره‌برداران کمک می‌کند تا منبع نشتی را به سرعت شناسایی کرده، علت بروز آن را به درستی تحلیل کنند و متناسب با آن مناسب‌ترین روش تعمیراتی یا پیشگیری را به‌کار بگیرند. رایج‌ترین انواع نشتی در شیرآلات صنعتی به صورت زیر است.

☑️ نشتی از ساقه شیر (Stem Leakage)

در این نوع نشتی، سیال در ناحیه‌ی عبور ساقه (استم) از بدنه‌ی شیر، به بیرون نشت می‌کند. این بخش معمولاً توسط پکینگ یا سیستم آب‌بندی پوشانده می‌شود تا از خروج سیال جلوگیری شود، اما در اثر عواملی مانند فرسودگی پکینگ، فشار و دمای بالا، تنظیم نادرست یا حرکت مکرر ساقه، خاصیت آب‌بندی کاهش پیدا می‌کند.

باید توجه داشت که نشتی ساقه از رایج‌ترین انواع نشتی در شیرآلات صنعتی است و در صورت بی‌توجهی می‌تواند باعث هدررفت سیال، کاهش ایمنی و افزایش هزینه‌های نگهداری شود.

🔹دلایل اصلی:

• فرسودگی یا کیفیت پایین پکینگ
• نصب نادرست پکینگ
• فشار یا دمای کاری بالاتر از طراحی
• حرکت مداوم ساقه در شیرهای کنترلی

🔹نشانه‌ها:

• خروج سیال یا بخار از اطراف استم
• کاهش فشار سیستم
• آلودگی محیط اطراف شیر

☑️ نشتی از نشیمن‌گاه یا سیت (Seat Leakage)

نشتی سیت به حالتی گفته می‌شود که شیر در وضعیت بسته هم اجازه‌ی عبور سیال از مسیر داخلی خود را می‌دهد. این نوع نشتی، معمولاً به دلیل سایش، خوردگی، جمع شدن ذرات جامد یا تغییر شکل سطح سیت و دیسک رخ می‌دهد و باعث کاهش دقت عملکرد شیر و اختلال در کنترل جریان منجر می‌شود. نشتی سیت به ویژه در شیرهای کنترلی و خطوط حساس، اهمیت بالایی دارد چون حتی مقدار کمی عبور سیال می‌تواند فرآیند صنعتی را تحت تأثیر قرار دهد.

🔹دلایل اصلی:

• سایش یا خوردگی سیت
• تجمع ذرات جامد روی سطح آب‌بندی
• دفرمه شدن دیسک یا بال
• کیفیت پایین ماشین‌کاری سطوح آب‌بند

🔹نشانه‌ها:

• رطوبت یا قطرات سیال اطراف ساقه
• کاهش فشار سیستم
• ایجاد لکه یا خوردگی روی بدنه‌ی شیر
• افزایش مصرف سیال یا بخار

☑️ نشتی از بدنه و اتصالات (Body & Flange Leakage)

این نوع نشتی به حالتی گفته می‌شود که سیال به صورت مستقیم، از بدنه‌ی شیر یا محل اتصال فلنج‌ها به بیرون نشت می‌کند. نشتی بدنه و اتصالات معمولاً بر اثر ترک، خوردگی، فرسودگی گسکت‌ها، نصب نادرست فلنج‌ها یا سفت‌کاری نامناسب پیچ‌ها روی می‌دهد. این نوع نشتی از نظر ایمنی و محیط زیست بسیار اهمیت دارد، چون می‌تواند منجر به هدررفت سیال، آلودگی محیط، خطرات آتش‌سوزی، کاهش فشار سیستم یا حتی انفجار شود.

🔹دلایل اصلی:

• ترک در بدنه شیر
• خوردگی موضعی یا تنشی
• نصب نادرست فلنج‌ها
• خرابی یا انتخاب نادرست گسکت
• سفت‌کاری نامناسب پیچ‌ها

🔹نشانه‌ها:

• تراوش سیال از بدنه یا فلنج‌ها
• ایجاد قطرات، رطوبت یا لکه‌های خوردگی در اطراف اتصال
• کاهش سطح سیال یا فشار سیستم
• بوی سیال یا گاز در محیط (در صورت نشتی گاز)

☑️ نشتی داخلی (Internal Leakage)

اگر سیال بدون نشت به بیرون، از مسیر داخلی شیر عبور کند، نشتی داخلی خواهد بود. این نوع نشتی معمولاً بین اجزای داخلی شیر، مانند سیت و دیسک، یا بین بخش‌های مختلف کانال جریان رخ می‌دهد و باعث می‌شود شیر در حالت بسته، جریان سیال را به طور کامل متوقف نکند. نشتی داخلی به ویژه در شیرهای کنترلی و فرآیندهای حساس اهمیت دارد، چون حتی عبور مقدار کمی سیال می‌تواند اختلال در کنترل فرآیند، کاهش دقت و افزایش مصرف انرژی ایجاد کند، در حالی که از بیرون به سادگی قابل مشاهده نیست.

🔹دلایل اصلی:

• آلودگی یا ذرات معلق در سیال
• فرسودگی و سایش نشیمن‌گاه و دیسک یا پیستون
• آسیب یا شکستگی قطعات آب‌بندی
• خوردگی یا آسیب شیمیایی
• تغییرات پیوسته یا شدید دما و فشار
• کیفیت پایین طراحی و ساخت

🔹نشانه‌ها:

• نرسیدن به جریان مورد انتظار یا افت فشار در خط لوله
• کاهش دقت عملکرد شیرهای کنترلی
• ایجاد اختلال در فرآیندهای حساس
• افزایش مصرف انرژی و سیال بدون نشتی ظاهری

برای مقایسه‌ی انواع نشتی جدول زیر یک دید کلی ارائه می‌دهد.

راهکارهای ترمیم نشتی شیرآلات صنعتی

نشتی در شیرآلات صنعتی گاهی با اقدامات پیشگیرانه رفع نمی‌شود و نیاز به ترمیم یا اصلاح عملکرد شیر دارد. این راهکارها معمولاً شامل موارد زیر هستند:

• تعویض قطعات آب‌بندی: تعویض پکینگ، اورینگ، گسکت یا نشیمنگاه آسیب‌دیده، اولین گام برای ترمیم نشتی است. این اقدام به بازگرداندن آب‌بندی اولیه شیر کمک می‌کند بدون اینکه کل شیر نیاز به جایگزینی داشته باشد.
• تنظیم و تراز کردن شیر: اطمینان از اینکه شیر به درستی روی خط لوله نصب شده و پیچ‌ها با گشتاور مناسب سفت شده‌اند، از نشتی‌های بدنه و فلنج جلوگیری می‌کند.
• بازسازی یا ماشین‌کاری سیت و دیسک: در شیرهای حساس و کنترلی، گاهی لازم است سطح نشیمنگاه یا دیسک دوباره صیقل داده شود یا کمی اصلاح شود تا آب‌بندی دقیق برقرار شود.
• جایگزینی شیر در صورت آسیب شدید: اگر بدنه، فلنج یا قطعات داخلی به شدت فرسوده یا آسیب‌دیده باشند، ترمیم ممکن است کافی نباشد؛ بنابراین تعویض کامل شیر بهترین راهکار خواهد بود.

عوامل مؤثر در بروز نشتی شیرآلات صنعتی

نشتی در شیرآلات صنعتی معمولاً نتیجه‌ی ترکیبی از طراحی، انتخاب تجهیزات، نصب و نگهداری است. شناخت این عوامل به مهندسان و بهره‌برداران کمک می‌کند تا منابع بالقوه نشتی را شناسایی و از بروز آن جلوگیری کنند. از جمله مهم‌ترین عوامل مؤثر در بروز نشتی می‌توان به موارد زیر اشاره کرد.

• انتخاب نادرست نوع شیر برای سرویس: استفاده از شیر نامناسب برای فشار، دما یا نوع سیال باعث کاهش کارایی آب‌بندی می‌شود.
• عدم تطابق متریال با سیال فرآیندی: انتخاب مواد نامناسب بدنه یا آب‌بند، منجر به خوردگی، سایش و نشتی می‌شود.
• فشار و دمای خارج از محدوده مجاز: افزایش بیش از حد فشار یا دما می‌تواند آب‌بندی را خراب و نشتی ایجاد کند.
• نصب غیراصولی: تراز نبودن شیر، سفت‌کاری نامناسب پیچ‌ها یا استفاده از گسکت نامناسب باعث نشت می‌شود.
• نبود برنامه نگهداری پیشگیرانه (PM): عدم بازرسی دوره‌ای و تعویض قطعات فرسوده، ریسک نشتی را افزایش می‌دهد.
• کیفیت پایین ساخت یا قطعات آب‌بندی: شیرهای ساخته‌شده با دقت پایین یا پکینگ‌های نامرغوب سریع‌تر دچار نشتی می‌شوند.

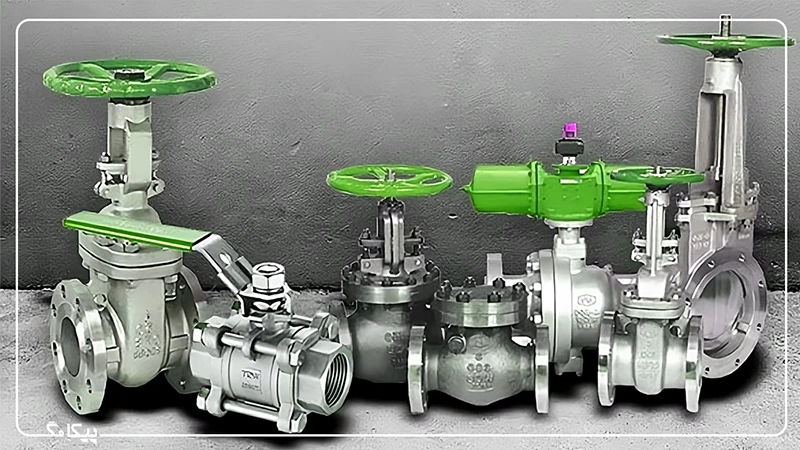

معرفی انواع شیرآلات صنعتی و کاربردشان

روش‌های شناسایی و تشخیص نشتی

شناسایی نشتی در شیرآلات صنعتی یکی از مراحل کلیدی برای پیشگیری از آسیب‌های جدی، کاهش هدررفت سیال و افزایش ایمنی سیستم است. نشتی‌ها ممکن است آشکار یا پنهان رخ دهند و بدون تشخیص به موقع، می‌توانند باعث کاهش کارایی شیر و اختلال در فرآیندهای صنعتی شوند. از روش‌های تشخیص نشتی باید به بازرسی مستقیم، تست‌های استاندارد و استفاده از ابزارهای پیشرفته است.

☑️ بررسی بصری و علائم سطحی

این روش، ساده‌ترین و سریع‌ترین راه برای شناسایی نشتی است. با مشاهده‌ی بدنه‌ی شیر، فلنج‌ها و اطراف ساقه، می‌توان قطرات، لکه‌ها یا رطوبت ناشی از نشت سیال را تشخیص داد. همچنین تغییر رنگ یا خوردگی موضعی می‌تواند نشانه نشتی باشد.

☑️ تست‌های فشار و نشتی (Leak Test)

برای تشخیص دقیق‌تر، تست‌های فشاری و نشتی مطابق استانداردهای بین‌المللی (که مهمترین آن ها در بخش بعدی توضیح داده شده) انجام می‌شود:

• تست هیدرواستاتیک: بررسی مقاومت شیر در برابر فشار سیال.
• تست پنوماتیک: بررسی نشتی با استفاده از هوا یا گاز بی‌خطر.
• تست نشتی طبق کلاس استاندارد API/ISO: بررسی میزان نشتی مجاز شیر

این تست‌ها به مهندسان کمک می‌کنند تا نشتی‌های داخلی یا جزئی را شناسایی کنند که از روش بررسی بصری قابل مشاهده نیستند.

☑️ استفاده از ابزارهای پیشرفته

ابزارهای مدرن تشخیص نشتی هم وجود دارند که می‌توانند امکان شناسایی نشتی پنهان و در مراحل اولیه را فراهم کنند.

• ابزارهای صوتی و اولتراسونیک: شناسایی صدای عبور سیال از نقاط نشت.
• ایمیجینگ حرارتی: تشخیص نشت گاز یا سیال از اختلاف دما در اطراف شیر.
• نشت‌یاب‌های الکترونیکی: پایش مداوم و هشدار در صورت بروز نشتی.

این روش‌ها به خصوص برای خطوط حساس و شیرهای کنترلی اهمیت بالایی دارند، زیرا حتی نشتی‌های کوچک می‌توانند عملکرد فرآیند را تحت تأثیر قرار دهند.

استانداردها و کلاس‌های نشتی شیرآلات صنعتی

رعایت استانداردهای صنعتی می‌تواند تضمین کند که تا جای ممکن شیرآلات نشتی نخواهند داشت. استانداردهایی مانند API 598 و API 6D و ISO 5208، میزان نشتی مجاز شیرآلات را در قالب کلاس‌های نشتی متفاوت تعریف می‌کنند. هرچه کلاس نشتی بالاتر باشد، نشتی مجاز کمتر و دقت آب‌بندی بیشتر خواهد بود. این موضوع به ویژه در شیرهای کنترلی و سرویس‌های بحرانی حیاتی است.

☑️ API (American Petroleum Institute)

• API 598 – Valve Inspection and Testing
  • استاندارد اصلی برای تست نشتی و عملکرد شیرهای صنعتی است که شامل تست‌های فشار هیدرولیکی و هوایی و دسته‌بندی انواع نشتی داخلی و خارجی می‌شود.
• API 6D – Pipeline Valves
  • ویژه شیرهای خط لوله، شامل الزامات تست نشتی و تحمل فشار است.
• API 622 – Packing Performance of Valve
  • برای ارزیابی نشتی از طریق محور شیر (Stem Leakage) تعریف شده است.

☑️ ANSI/ASME (American National Standards Institute / American Society of Mechanical Engineers)

• ASME B16.34 – Valves – Flanged, Threaded, and Welding End
  • الزامات طراحی، تست فشار و حد مجاز نشتی داخلی و خارجی برای شیرهای فلنجی و رزوه‌ای.
• ASME B16.10 – Face-to-Face and End-to-End Dimensions
  • بیشتر مربوط به ابعاد است اما برای اطمینان از نصب درست که بر نشتی اثرگذار است، اهمیت دارد.

☑️ ISO (International Organization for Standardization)

• ISO 5208 – Industrial Valves – Pressure Testing of Metallic Valves
  • استاندارد بین‌المللی تست نشتی داخلی و خارجی شیرهای فلزی است.
• ISO 15848 – Industrial Valves – Fugitive Emissions
  • مخصوص نشتی از محور شیر و موارد زیست‌محیطی (Fugitive Emissions) تعریف می‌شود.

☑️ BS (British Standards)

• BS 6755 – Specification for Testing of Valves
  • تست فشار و نشتی را برای شیرهای صنعتی با فشار بالا و متوسط بیان می‌کند.

☑️ IEC / API / Other Standards (Special Cases)

• شیرهایی که در محیط‌های خورنده، بخار یا گازهای سمی استفاده می‌شوند، ممکن است تحت استانداردهای MSS SP-61  یا MSS SP-55  برای فلنج‌ها و نشت محور شیر هم قرار بگیرند.

استانداردهای بین المللی شیرآلات صنعتی

راهکارهای جلوگیری از نشتی در شیرآلات صنعتی

جلوگیری از نشتی در شیرآلات صنعتی به نگاهی پیشگیرانه و مهندسی شده در تمام مراحل، نیاز دارد؛ از انتخاب و طراحی گرفته تا نصب و بهره‌برداری. با به‌کارگیری روش‌های صحیح زیر و رعایت استانداردهای فنی می‌توان ریسک نشتی را به حداقل رساند، عمر مفید شیرآلات را افزایش داد و ایمنی و پایداری فرآیندهای صنعتی را تضمین کرد.

☑️ انتخاب صحیح شیر و متریال

انتخاب درست نوع شیر و همچنین متریال متناسب با سیال، فشار و دمای کاری، نقش مهمی در جلوگیری از نشتی دارد و از خرابی زودهنگام آب‌بندی جلوگیری می‌کند.

• انتخاب نوع شیر (Ball, Gate, Globe, Control Valve) متناسب با کاربرد
• انتخاب متریال بدنه، واشر ، اورینگ و آب‌بند سازگار با سیال، فشار و دما

پیکاتک به‌عنوان یکی از مراجع تخصصی برای فروش تجهیزات صنعتی، گزینه‌ای مطمئن برای خرید انواع شیرآلات صنعتی محسوب می‌شود. این مجموعه با ارائه محصولاتی از برندهای معتبر، پوشش کامل نیازهای صنایع مختلف از جمله نفت، گاز، پتروشیمی، تأسیسات و کارخانجات را فراهم کرده و امکان انتخاب دقیق بر اساس نوع سیال، فشار کاری و استانداردهای فنی را به مشتریان می‌دهد. مشاوره تخصصی پیش از خرید، تضمین اصالت کالا، قیمت‌گذاری رقابتی و ارسال سریع، از مهم‌ترین مزایای پیکاتک است که باعث شده بسیاری از فعالان صنعتی، این مجموعه را به‌عنوان تأمین‌کننده اصلی خود انتخاب کنند.

☑️ رعایت استانداردهای طراحی و ساخت

استفاده از شیرآلات مطابق با استانداردهای معتبر، کیفیت آب‌بندی و قابلیت اطمینان عملکرد شیر را تضمین می‌کند. از جمله این استانداردهای بین‌المللی می‌توان به موارد زیر اشاره کرد:

• API
• ASME
• ISO

☑️ نصب و راه‌اندازی اصولی

حتی شیرآلات با کیفیت بالا، در صورت نصب نادرست، نمی‌تواند آب‌بندی مناسبی داشته باشد و بسیار مستعد نشتی خواهد بود. راهکارهای زیر می‌تواند به جلوگیری از نشتی کمک کند:

• رعایت گشتاور صحیح پیچ‌ها
• تراز بودن شیر و خط لوله
• استفاده از گسکت مناسب

☑️ نگهداری و تعمیرات پیشگیرانه (PM)

نشتی‌ها معمولاً تدریجی ایجاد می‌شوند و بدون پایش منظم، خرابی‌های پرهزینه ایجاد می‌کنند. بنابراین بازرسی منظم برای نگهداری و عملکرد صحیح آن‌ها اهمیت دارد.

• بازرسی دوره‌ای پکینگ و سیت
• استفاده از از رگولاتورهای فشار و فیلترهای آب
• تعویض قطعات فرسوده قبل از خرابی
• ثبت و تحلیل داده‌های عملکردی

☑️ استفاده از مواد آب‌بندی با کیفیت

آب‌بندی صحیح شیر مستقیماً به کیفیت پکینگ، گسکت و سیت وابسته است و ضعف در این قطعات، می‌تواند نخستین عامل بروز نشتی باشد. مواردی که باید رعایت شوند عبارتند از:

• پکینگ‌های مقاوم در برابر دما و فشار بالا
• آب‌بندهای PTFE، گرافیتی یا فلزی متناسب با سرویس

☑️ جلوگیری از رسوبات و جرم گرفتگی داخلی شیر

رسوبات و جرم‌های داخلی می‌توانند بین دیسک و نشیمنگاه گیر کنند و مانع بسته شدن کامل شیر شوند، که در نتیجه نشتی داخلی ایجاد می‌شود. حتی لایه‌های نازک رسوب در این زمینه می‌توانند اثرگذار باشند و با مختلف کردن عملکرد شیر، طول عمر قطعات آب‌بندی را کاهش دهند. برای این منظور باید به موارد زیر توجه داشت:

• فیلتر کردن سیال قبل از ورود به شیر
• شستشوی دوره‌ای خطوط و شیرها
• استفاده از مواد ضد رسوب یا شیمیایی مناسب برای سیال
• کنترل دما و سرعت جریان برای کاهش رسوب‌گذاری
• بازرسی و نگهداری منظم شیرها

☑️ پایش هوشمند و تشخیص زودهنگام

کنترل هوشمند به ویژه مبتنی بر اینترنت اشیاء صنعتی، با توجه به کاهش ریسک‌های ایمنی و جلوگیری از گسترش نشتی‌های کوچک به خرابی‌های بزرگ و توقف فرآیند، بسیار اهمیت دارد و برای هر صنعتی ضروری است. در این زمینه باید از فناوری‌های زیر استفاده کرد:

• نصب سنسورهای نشتی
• استفاده از سیستم‌های مانیتورینگ آنلاین

جمع‌بندی

با توجه به اینکه نشتی در شیرآلات صنعتی می‌تواند پیامدهای جدی اقتصادی، ایمنی و زیست‌محیطی به همراه داشته باشد، شناخت شناخت دقیق انواع آن، علل بروز آن‌ها و روش‌های مؤثر پیشگیری، به مهندسان و بهره‌برداران کمک می‌کند تا عمر تجهیزات را افزایش داده و عملکرد سیستم را بهینه کنند.

به همین دلیل در این مطلب به بررسی انواع نشتی و راهکارهای مقابله با آن‌ها پرداختیم تا با انتخاب صحیح، نصب اصولی و نگهداری هدفمند، از نشتی در شیرآلات صنعتی جلوگیری شود و فرآیندهای صنعتی در شرایط ایمن پیش بروند.
