کنتاکتور به عنوان یکی از کاربردیترین قطعات صنعتی، یک کلید الکتریکی هوشمند است که با استفاده از الکتریسیته، جریان برق را در یک مدار قطع و وصل میکند. در حقیقت این ابزار مانند یک واسطهی قدرتمند، با یک جریان کوچک فرمان میگیرد و وظیفهی کنترل یک جریان بزرگ را بر عهده دارد.
با توجه به اینکه کنتاکتور نقش پررنگی در ایجاد پیوند الکتریکی میان بار و منبغ تغذیه دارد، در این مطلب از پیکامگ ضمن بیان شیوهی عملکرد کنتاکتور، با اهمیت آن در صنعت آشنا میشوید و روش بهکارگیری آن را میآموزید.
در فروشگاه پیکاتک میتوانید طیف گستردهای از تجهیزات صنعتی از جمله انواع ملزومات برق صنعتی را یافته، بررسی و مقایسه کنید تا متناسب با پروژهی صنعتی خود بهترین گزینه را با قیمت مناسب تهیه کنید.
تاریخچه ساخت کنتاکتور
با گسترش برق صنعتی در اواخر قرن نوزدهم، نیاز به تجهیزی برای کنترل راحتتر موتورهای الکتریکی احساس شد. در ابتدا از کلیدهای مکانیکی بزرگ استفاده میشد، اما این کلیدها مشکلات زیادی مانند جرقهی زیاد، استهلاک بالا و خطر آتش سوزی در پی داشتند.
با پیشرفت علم الکترومغناطیس، مهندسان به این ایده رسیدند که از نیروی مغناطیسی برای قطع و وصل مدار استفاده کنند. نخستین نمونههای کنتاکتور در اوایل قرن بیستم ساخته شدند. این تجهیزات هرچند بزرگ، سنگین و نسبتاً ابتدایی بودند، اما تحولی عظیم در صنعت ایجاد کردند.
در دهههای بعد، با توسعهی فناوری مواد عایق و آلیاژهای مقاومتر، کنتاکتورها کوچکتر، ایمنتر و کارآمدتر شدند. محفظههای جرقهگیر طراحی شدند تا هنگام قطع مدار، قوس الکتریکی مهار شود. این موضوع نقش مهمی در افزایش طول عمر دستگاه داشت.
در دهه های اخیر، کنتاکتورهای خلأ و نیمه هادی نیز معرفی شدند که عملکرد سریعتر و عمر طولانیتری دارند. همچنین کنتاکتورهای هوشمند با قابلیت اتصال به سیستمهای مانیتورینگ صنعتی وارد بازار شدهاند. میتوان گفت که تکامل کنتاکتور نشان میدهد که چگونه یک نیاز ساده برای کنترل ایمن موتور، به ایجاد یکی از مهمترین تجهیزات صنعت برق منجر شد.
اهمیت کنتاکتور در صنعت برق
در حقیقت کنترل و ایمنی در صنعت، برای عملکرد دقیق، سریع و بدون خطر دستگاهها اهمیت زیادی دارد. اگر در یک کارخانه با دهها موتور سهفاز، هر یک با یک کلید دستی روشن شوند، نه تنها کنترل دشوار میشود، بلکه ایمنی هم به شدت کاهش پیدا میکند. اینجاست که کنتاکتور این با راهکارهای زیر مشکلات ایمنی را حل میکند:
- کنترل از راه دور: با استفاده از شستیهای استارت و استاپ، PLC یا تایمر، میتوان موتور را از فاصلهی دور روشن یا خاموش کرد. این روند به معنای راحتی و ایمنی بیشتر است.
- افزایش طول عمر تجهیزات: کنتاکتهای کنتاکتور برای تحمل جریانهای بالا طراحی شدهاند و در برابر جرقه و حرارت مقاوم هستند. اگر بخواهیم همین جریان را با کلید معمولی قطع کنیم، خیلی زود دچار سوختگی و خرابی میشود.
- تلفیق در اتوماسیون صنعتی: تمام فرآیند اتوماسیون صنعتی در خطوط تولید مدرن بر پایهی کنتاکتور و تجهیزات کنترلی ساخته شدهاند. بدون این قطعه، راهاندازی خودکار دستگاهها، زمانبندی، کنترل هوشمند و حفاظت الکتریکی تقریباً غیرممکن خواهد بود.
- افزایش ایمنی تجهیزات: کنتاکتور معمولاً همراه با بیمتال (رلهی حرارتی) استفاده میشود که در صورت اضافه بار، موتور را خاموش میکند. این ترکیب از سوختن موتور جلوگیری میکند.
- بهبود ایمنی پرسنل: کنتاکتور مدار فرمان را از مدار قدرت جدا میکند و بدین ترتیب اپراتور با ولتاژ پایین سروکار دارد که این موضوع نقش مهمی در کاهش خطر برق گرفتگی دارد.
ساختار کنتاکتور
شاید کنتاکتور از بیرون یک قطعهی پلاستیکی ساده به نظر برسد، اما درون آن مجموعهای از اجزای مکانیکی–الکترومغناطیسی با هماهنگی و دقت بالا کار میکنند تا یک قطع و وصل ساده اما بسیار ایمن انجام شود. هر کنتاکتور از سه بخش اصلی بوبین (الکترومگنت)، محفظه (قاب) و کنتاکتها تشکیل شده است.
سیمپیچ (بوبین)
سیمپیچ دور یک هستهی الکترومغناطیسی قرار گرفته و نقش یک آهنربای الکتریکی (الکترومگنت) را دارد. این قطعه اغلب دو بخش ثابت و متحرک را شامل میشود و یک فنر میانی، وظیفهی بازگشت به حالت اولیه را بر عهده دارد. بخش متحرک به شفت آرمیچر (بوبین) متصل است و برتری میان نیروی بوبین یا فنر است که باعث قطع و وصل دو کنتاکت میشود.
برای فعال کردن این آهنربای الکتریکی، تنها مقدار بسیار کمی از جریان منبع تغذیه یا مدار کنترل خارجی نیاز است. وقتی ولتاژ به بوبین اعمال و جریان در آن برقرار میشود، میدان مغناطیسی ایجاد شده، نیرویی است که کل مکانیزم را به حرکت درمیآورد. بوبینها در ولتاژهای مختلف از جمله ۲۴ ولت، ۴۸ ولت، ۱۱۰ ولت، ۲۲۰ ولت و حتی ۳۸۰ ولت ساخته میشوند و انتخاب اشتباه ولتاژ، میتواند باعث سوختن آن شود.
هستهی ثابت و متحرک
هسته فلزی ثابت در کنار هسته متحرک قرار دارد. وقتی بوبین برقدار میشود، هستهی متحرک به سمت هستهی ثابت کشیده میشود. این حرکت مکانیکی کنتاکتها را میبندد. با قطع برق بوبین، فنر داخلی هسته را به جای اول بازمیگرداند.
محفظه (بدنه)
بدنه، از مواد مختلفی مانند پلاستیک، ABS، نایلون ۶، سرامیک یا باکالیت ساخته میشود و محافظت از قسمتهای داخلی کنتاکتور را انجام میدهد. این محافظت به ویژه از کنتاکتها در برابر آسیب فیزیکی، گرد و غبار، روغن، شرایط بد جوّی و خطرات ناشی از انفجار اهمیت زیادی دارد.
علاوه بر این، هنگام قطع مدار قدرت، قوس الکتریکی ایجاد میشود که در صورت کنترل نشدن، میتواند به کنتاکتها آسیب برساند. محفظهی جرقهگیر، قوس را چندپاره کرده و سریع خاموش میکند.
کنتاکتها
کنتاکت بخشی است که کل جریان از آن میگذرد. کنتاکتها شامل انواع کنتاکت قدرت، کنتاکت کمکی و فنر کنتاکت میشوند. کنتاکت قدرت نیز خود دو نوع ثابت و متحرک را دربر میگیرد.
در ساخت کنتاکتهای اصلی از مواد مقاوم مکانیکی به ویژه در برابر قوس پایدار و جوش بالا استفاده میشود. با این حال مقاومت الکتریکی کنتاکت تا حد ممکن کم است تا جریان کامل بار امکان عبور از آن را داشته باشد. کنتاکتهای کمکی برای مدار فرمان استفاده میشوند و با عبور جریان کم، معمولاً برای ایجاد مدارهای خودنگهدار یا ارسال سیگنال به PLC کاربرد دارند.
اغلب برای کاربردهای جریان پایین، اکسید کادمیوم-نقره و نیکل-نقره و برای کاربردهای جریان بالا و DC، از اکسید قلع-نقره استفاده میشود.
شیوهی عملکرد کنتاکتور
میتوان کنتاکتور را یک سوییچ دانست که اساس عملکردش بر نیروی الکترومغناطیسی استوار است. هنگامی که بوبین آن برقدار میشود، میدان مغناطیسی ایجاد شده هستهی داخلی را به حرکت درمیآورد و کنتاکتها را به هم متصل میکند. با قطع برق بوبین، فنر داخلی، آن را به حالت اولیه بازمیگرداند و مدار قطع میشود.
کنتاکتور بیشتر در مدارهای قدرت استفاده می شود؛ جایی که موتورهای سه فاز، پمپ ها، کمپرسورها، آسانسورها و سیستم های تهویه مطبوع کار می کنند. بدون کنتاکتور، اتوماسیون صنعتی عملاً غیرممکن می شود.
روند اتصال جریان در کنتاکتور بهصورت زیر است:
- اپراتور شستی استارت را فشار میدهد.
- جریان به بوبین کنتاکتور میرسد.
- میدان مغناطیسی ایجاد میشود.
- هستهی متحرک جذب هسته ثابت میشود.
- کنتاکتهای اصلی بسته میشوند.
- موتور یا مصرفکننده روشن میشود.
وقتی کلید توقف فشار داده یا برق بوبین قطع شود:
- میدان مغناطیسی از بین میرود.
- فنر داخلی هسته را آزاد میکند.
- کنتاکتها باز می شوند.
- مدار قدرت قطع میشود.
💡 نکته: در مدارهای صنعتی، معمولاً از مدار خودنگهدار استفاده می شود؛ یعنی بعد از فشردن استارت، کنتاکتور خودش را در مدار نگه می دارد تا زمانی که استوپ فشار داده شود.
تفاوت کنتاکتور با رله
با توجه به شباهت عملکرد، بسیاری کنتاکتور را با رله اشتباه میگیرند. اما در واقعیت، هرچند هر دو با میدان مغناطیسی کار میکنند، اما کاربرد متفاوتی دارند. میتوان گفت رله برای سیستم فرمان و کنتاکتور برای سیستم قدرت استفاده میشوند.
| ویژگی | کنتاکتور | رله |
| جریان قابل تحمل | بالا (ده ها تا صدها آمپر) | پایین |
| کاربرد | مدار قدرت | مدار فرمان |
| اندازه | بزرگ تر | کوچک تر |
| قابلیت تحمل جرقه | بالا | محدود |
انواع کنتاکتور بر اساس نوع جریان
کنتاکتور بر اساس نوع جریان به دو نوع جریان متناوب و مستقیم تقسیم میشود.
کنتاکتور AC
برای مدارهای جریان متناوب استفاده می شود و بیشتر در موتورهای سه فاز کاربرد دارد. طراحی آن به گونهای است که لرزش هسته در فرکانس ۵۰ یا ۶۰ هرتز کنترل شود.
کنتاکتور DC
در مدارهای جریان مستقیم استفاده میشود. قطع جریان DC به دلیل قوس الکتریکی پایدارتر، دشوارتر است. بنابراین طراحی جرقهگیر در این نوع پیشرفتهتر صورت میگیرد.
انواع کنتاکتور بر اساس عملکرد
کنتاکتورها در موارد گستردهای در صنعت کاربرد دارند و به همین دلیل، برای هر عملکرد، کنتاکتور متفاوتی طراحی شده است.
کنتاکتور قدرت
برای موتورهای صنعتی و بارهای سنگین طراحی شده است و قادر است جریانهای بالا را بدون آسیب به مدار کنترل کند. این نوع کنتاکتور معمولاً در تابلوهای برق صنعتی برای راهاندازی و توقف تجهیزات بزرگ به کار میرود.

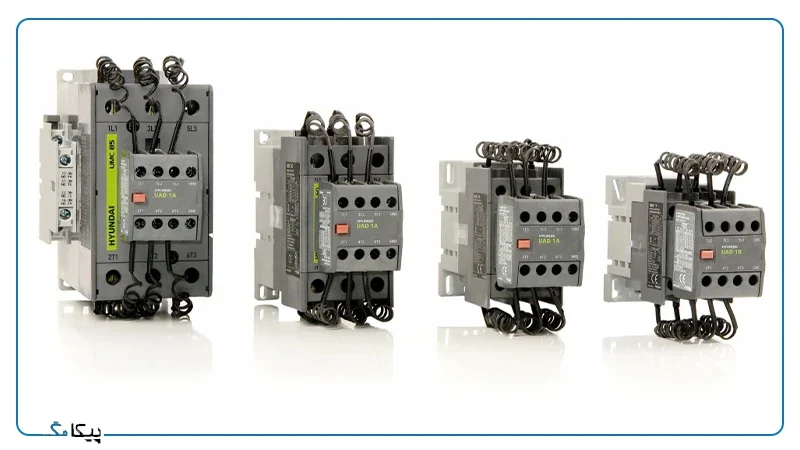

کنتاکتور خازنی
برای بانکهای خازنی استفاده میشود و دارای مقاومتهای پیششارژ است تا از ایجاد ضربه جریان اولیه هنگام وصل خازنها جلوگیری کند. این ویژگی باعث افزایش عمر خازنها و پایداری بیشتر شبکه برق میشود.
کنتاکتور مغناطیسی
رایجترین نوع کنتاکتور است که بر اساس نیروی میدان مغناطیسی عمل کرده و مدار را باز یا بسته میکند. این نوع کنتاکتور در کنترل موتورهای الکتریکی، روشنایی و سیستمهای خودکار صنعتی کاربرد فراوانی دارد.
کنتاکتور خلأ
در ولتاژهای بالا کاربرد دارد و قوس الکتریکی هنگام قطع مدار در محیط خلأ خاموش میشود. استفاده از این نوع کنتاکتور باعث افزایش ایمنی، طول عمر بیشتر تجهیزات و کاهش نیاز به تعمیرات میشود.
انواع کنتاکتور بر اساس حالت پیشفرض
کنتاکتورها بر اساس شیوهی قرارگیری بخش متحرک نیز به دو نوع اصلی طبقهبندی میشوند:
- NO (Normally Open): در حالت عادی باز است.
- NC (Normally Closed): در حالت عادی بسته است.
میتوان گفت که در مدارهای فرمان، ترکیب این دو امکان طراحی سناریوهای کنترلی مختلف را فراهم میکند.
کاربرد کنتاکتور
کاربرد کنتاکتور بسیار گسترده است و در بخشهای مختلف صنعت و تأسیسات از آن استفاده میشود. در مجموع، هر جا نیاز به قطع و وصل خودکار یا ایمن جریانهای بالا باشد، کنتاکتور از اصلیترین اجزای مدار بهشمار میرود. از مهمترین کاربردهای آن میتوان به موارد زیر اشاره کرد:
مدارهای صنعتی
در کارخانهها و محیطهای صنعتی، تقریباً همهی موتورهای الکتریکی توسط کنتاکتور کنترل میشوند، زیرا این وسیله امکان قطع و وصل ایمن و سریع جریانهای بالا را فراهم میکند. از پمپهای آب و فنهای تهویه گرفته تا نوار نقالهها، میکسرها و کمپرسورها، همه به وسیلهی کنتاکتور راهاندازی و متوقف میشوند.
همچنین در مدارهای ستاره–مثلث که برای کاهش جریان راهاندازی و محافظت از موتور کاربرد دارند، معمولاً از چند کنتاکتور به صورت هماهنگ استفاده میشود. این روش باعث افزایش طول عمر موتور و کاهش تنش مکانیکی و الکتریکی در لحظهی شروع به کار میشود.
مدارهای کنترل اتوماتیک و PLCها
کنتاکتورها به عنوان واسطه بین سیستم کنترل (مانند PLC یا رلههای هوشمند) و تجهیزات پرقدرت عمل میکنند. با فرمان از واحد کنترل، عمل قطع و وصل مدار قدرت را انجام میدهند تا تجهیزات صنعتی به صورت خودکار مدیریت شوند.
کاربرد کنتاکتور در ساختمانهای مسکونی و تجاری
هرچند گاهی تصور میشود که کنتاکتور تنها در صنایع تولیدی کاربرد دارد، اما در ساختمانهای مسکونی و اداری نیز استفادهی گستردهای دارد. از جمله برای کنترل موتور آسانسور، سیستم تهویه مطبوع مرکزی (HVAC)، پمپ آب مجتمعهای مسکونی و سیستمهای روشنایی عمومی یا پارکینگها که معمولاً همراه با تایمر یا سنسور فرمان میگیرند.
استفاده از کنتاکتور در این موارد علاوه بر تسهیل کنترل خودکار تجهیزات، موجب صرفهجویی در انرژی و افزایش ایمنی سیستمهای برقی ساختمان میشود.
سیستمهای قدرت و توزیع برق
برای مدیریت بارهای بزرگ و جابجایی آنها بین منابع مختلف برق (مثلاً ژنراتور و شبکه اصلی)، از کنتاکتور استفاده میشود. این کار باعث انتقال ایمن و بدون اختلال توان الکتریکی بین مدارها میگردد.
در مدارهای حفاظتی و ایمنی
کنتاکتورها همراه با رلههای حرارتی یا بیمتال در مدارهای حفاظتی نصب میشوند تا در صورت افزایش بیش از حد جریان یا دمای موتور، مدار را قطع کرده و از آسیب جلوگیری کنند.
سیستمهای روشنایی گسترده و هوشمند
برای کنترل همزمان چندین مدار روشنایی در فضاهای بزرگ مانند سالنهای ورزشی، مجتمعهای تجاری یا اماکن عمومی، از کنتاکتورهای چندپل استفاده میشود که میتوانند با تایمرها یا حسگرهای حرکتی هماهنگ شوند.
تجهیزات کشاورزی و تأسیسات آبیاری
برای کنترل پمپهای آب، موتورهای چاه و سیستمهای آبیاری خودکار، کنتاکتور نقشی کلیدی در مدیریت توان و حفاظت مدار دارد و به بهینهسازی مصرف آب کمک زیادی میکند.
نحوه انتخاب کنتاکتور مناسب
انتخاب صحیح کنتاکتور یکی از عوامل کلیدی در ایمنی، کارایی و طول عمر سیستمهای برقی است. یک کنتاکتور باید متناسب با نوع بار، شرایط کاری و محیط نصب انتخاب شود. مهمترین معیارهای انتخاب کنتاکتور مناسب بهصورت زیر است:
جریان نامی موتور (In)
کنتاکتور باید بتواند جریانی را که موتور در حالت کار عادی مصرف میکند، به راحتی تحمل کند. بهتر است جریان نامی کنتاکتور حداقل ۱۰ تا ۲۰ درصد بیشتر از جریان نامی موتور باشد تا در شرایط اضطراری یا بار لحظهای دچار آسیب نشود. برای نمونه به عنوان مثال، اگر موتوری با جریان ۲۵ آمپر دارید، انتخاب کنتاکتوری با جریان نامی ۳۲ آمپر یا بیشتر توصیه میشود.
ولتاژ کاری (Operating Voltage)
ولتاژ کاری کنتاکتور باید با ولتاژ شبکه برق و تجهیز مورد استفاده مطابقت داشته باشد. در سیستمهای تکفاز (۲۲۰ ولت) و سهفاز (۴۰۰ ولت) باید نوع مناسب انتخاب شود. علاوه بر آن، باید به ولتاژ مجاز بین کنتاکتها نیز توجه کرد تا در هنگام قطع جریان، قوس الکتریکی ایجاد نشود.
کلاس کاری (AC1, AC3, AC4 و …)
کلاس کاری نشان میدهد کنتاکتور برای چه نوع باری طراحی شده است.
- AC1: برای بارهای مقاومتی مثل هیتر یا روشنایی (جریان راهاندازی پایین).
- AC3: برای موتورهای القایی؛ قطع پس از راهاندازی (رایجترین نوع در صنعت).
- AC4: برای عملکردهای مکرر روشن/خاموش یا معکوسگرد موتور.
انتخاب کلاس کاری نامناسب، یکی از دلایل اصلی سوختن سریع کنتاکتور است.
ولتاژ بوبین (Coil Voltage)
بوبین یا سیمپیچ فرمان، بخشی است که میدان مغناطیسی برای عملکرد کنتاکتور را ایجاد میکند. ولتاژ بوبین باید متناسب با سیستم کنترلی انتخاب شود بهطوری که برای مدارهای فرمان صنعتی معمولاً 24V DC یا 220V AC و در تابلوهای اتوماسیون گاهی 12V DC یا 48V DC باشد. تفاوت میان ولتاژ تغذیه و ولتاژ بوبین میتواند باعث عملکرد نامناسب یا سوختن بوبین شود.
شرایط محیطی (Environmental Conditions)
دمای محیط، رطوبت، گردوغبار، ارتعاش و ارتفاع محل نصب در عملکرد کنتاکتور تأثیر مستقیم دارند.
در محیطهای گرم یا مرطوب باید از کنتاکتورهای مقاوم در برابر حرارت و رطوبت (مثلاً با درجه حفاظتی IP بالاتر) استفاده شود. برای فضاهای صنعتی دارای گرد و غبار، انتخاب مدلهای دارای کاور محافظ یا درون تابلو بسته ضروری است.
ضریب کارکرد و تعداد دفعات قطع و وصل
اگر کنتاکتور قرار است بهصورت مداوم و با دفعات زیاد قطع و وصل شود (مانند نوار نقالهها یا ماشینهای اتوماتیک)، باید مدلی با ضریب عملکرد بالا و تحمل مکانیکی زیاد (Mechanical Endurance) انتخاب شود.
برند و کیفیت ساخت
میزان دوام، عمر بوبین، استحکام بدنه و دسترسی به قطعات یدکی در برندهای معتبر مانند Siemens، Schneider، LS، ABB یا Hyundai معمولاً بهتر است.
مزایا و معایب استفاده از کنتاکتور
کنتاکتور به عنوان یکی از قطعات اصلی مدارهای قدرت و کنترل، همانند سایر تجهیزات، دارای نقاط قوت و ضعف خاصی است که از مهمترین آنها میتوان به موارد زیر اشاره کرد:
مزایا
کنترل از راه دور
امکان فرمان دادن به مدار بدون تماس مستقیم با قسمتهای قدرت را فراهم میکند. این ویژگی در تابلوهای برق صنعتی و اتوماسیون بسیار حیاتی است.
ایمنی بالا
با جداسازی مدار قدرت از مدار فرمان، خطر برقگرفتگی اپراتور یا آسیب به تجهیزات کاهش مییابد. همچنین تیغههای کنتاکتور هنگام قطع مدار، قوس الکتریکی را در محفظهای ایمن خاموش میکنند.
طول عمر زیاد
اگر کنتاکتور بهدرستی انتخاب و نگهداری شود، طول عمر مکانیکی و الکتریکی بالایی دارد و گاهی تا میلیونها بار قطع و وصل را پشتیبانی میکند.
امکان اتوماسیون و کنترل هوشمند
کنتاکتور میتواند با PLC، تایمر، سنسور و سایر تجهیزات هوشمند در اتوماسیون صنعتی ترکیب شود تا سیستمهای خودکار مانند کنترل موتور، پمپ و روشنایی ایجاد کند.
قابلیت ترکیب با تجهیزات حفاظتی
بهراحتی میتوان آن را با بیمتال، فیوز، رله حرارتی یا کلیدهای محافظ موتور ترکیب کرد تا حفاظت کامل مدار فراهم شود.
معایب
استهلاک مکانیکی
به دلیل حرکت مداوم تیغهها و بخشهای متحرک، در طول زمان دچار فرسایش و کاهش عملکرد میشود و نیاز به تعویض دارد.
ایجاد صدا هنگام وصل
در زمان تحریک بوبین، برخورد قسمت متحرک با بدنه صدای کلیک یا تقتق ایجاد میکند که در محیطهای آرام ممکن است آزاردهنده باشد.
نیاز به نگهداری دورهای
به خصوص در کاربردهای صنعتی که دفعات قطع و وصل زیاد است، باید حداقل سالی یکبار تیغهها، اتصالات و بوبین بازبینی و تمیز شوند تا از جوش خوردن یا کاهش نیروی مغناطیسی جلوگیری شود.
مصرف توان در بوبین
بوبین کنتاکتور بهطور دائم در حالت وصل جریان مصرف میکند که باعث گرم شدن جزئی و مقداری تلفات انرژی میشود.
نکات مهم در نصب و نگهداری کنتاکتور
نصب صحیح و نگهداری منظم کنتاکتورها، نقش حیاتی در افزایش طول عمر، اطمینان از عملکرد ایمن و جلوگیری از خرابیهای ناگهانی ایفا میکند. از مهمترین نکات اجرایی و مراقبتی میتوان به موارد زیر اشاره کرد:
نکات مهم در نصب
اطمینان از ولتاژ صحیح بوبین
پیش از اتصال سیمکشی فرمان، حتماً از تطابق ولتاژ بوبین کنتاکتور با ولتاژ تغذیه مدار فرمان اطمینان حاصل کنید. استفاده از ولتاژ نادرست (بالاتر یا پایینتر) میتواند باعث سوختن بوبین یا عدم عملکرد صحیح آن شود.
محکم کردن اتصالات
تمام اتصالات ورودی و خروجی کنتاکتور (در قسمت قدرت و فرمان) باید بهخوبی و با گشتاور مناسب سفت شوند. اتصالات شل میتوانند باعث ایجاد مقاومت اضافی، افزایش دما، جوش خوردن اتصالات و در نهایت خرابی کنتاکتور یا آتشسوزی شوند.
نصب در محل مناسب
کنتاکتور باید در مکانی نصب شود که از رطوبت، گرد و غبار شدید، مواد خورنده و دمای بیش از حد دور باشد. در صورت لزوم، از جعبهها یا تابلوهای محافظ با درجه حفاظت (IP) مناسب استفاده کنید.
تهویه مناسب تابلو برق
کنتاکتورها هنگام کار، به خصوص در زمان قطع و وصل، گرما تولید میکنند. اطمینان از جریان هوای کافی و تهویه مناسب در تابلو برق، به دفع این گرما کمک کرده و از افزایش دمای بیش از حد و آسیب رسیدن به کنتاکتور و سایر تجهیزات جلوگیری میکند.
رعایت جهت نصب
بسیاری از کنتاکتورها را میتوان در جهات مختلف نصب کرد، اما برخی مدلها ممکن است بهترین عملکرد را در حالت نصب عمودی داشته باشند. دفترچه راهنمای سازنده را برای اطمینان از جهت نصب صحیح مطالعه کنید.
نکات مهم در نگهداری دورهای
بررسی دورهای کنتاکتها
به طور منظم (بسته به میزان کارکرد، برای نمونه هر ۶ ماه تا ۱ سال) وضعیت ظاهری تیغههای کنتاکتور را بررسی کنید. به دنبال نشانههایی از داغ شدن بیش از حد، تغییر رنگ، خوردگی یا جوش خوردگی باشید. در صورت مشاهدهی هر مشکلی، ممکن است نیاز به تمیز کردن، سابیدن در حد مجاز یا تعویض کنتاکتور باشد.
تمیز کردن گرد و غبار
داخل تابلو برق و روی کنتاکتورها را از گرد و غبار پاک کنید. تجمع گرد و غبار میتواند باعث اختلال در عملکرد و افزایش دما شود.
بررسی عملکرد بوبین
از عملکرد صحیح بوبین اطمینان حاصل کنید. آیا کنتاکتور با ولتاژ فرمان تحریک شده و به درستی وصل میشود؟ آیا پس از قطع فرمان، به راحتی جدا میگردد؟ در صورت نقص در هر یک از این موارد، ممکن است نیاز به تعمیر یا تعویض کنتاکتور باشد.
بررسی اتصالات
مانند زمان نصب، مجدداً بهصورت دورهای اتصالات را چک کنید تا از سفت بودن آنها اطمینان حاصل شود.
ثبت سوابق
زمان نصب، بازدیدها و تعمیرات انجام شده را در یک دفترچهی مشخص ثبت کنید. این سوابق به شما کمک میکند تا زمان تعویض پیشگیرانهی کنتاکتور را تشخیص دهید.
خرابی های رایج کنتاکتور و روش عیب یابی
با وجود طراحی نسبتاً سادهی کنتاکتورها، ممکن است این قطعات در اثر عوامل مختلف خراب شوند. تشخیص زودهنگام این مشکلات و رفع آنها، از بروز خسارات بیشتر جلوگیری میکند. رایجترین خرابیها و روش عیبیابی آنها بهصورت زیر است:
سوختن بوبین (Coil Failure)
علت رایج: نوسانات ولتاژ در مدار فرمان و افزایش ناگهانی ولتاژ، اتصال کوتاه در سیمپیچ بوبین، تطابق نداشتن ولتاژ بوبین با ولتاژ تغذیهی مدار فرمان، استفاده از کنتاکتور در محیط با دمای بسیار بالا و قطع و وصل مکرر و بیش از حد مجاز از مهمترین دلایل سوختن بوبین هستند.
علائم: هنگامی که بوبین میسوزد، نخستین نشانه معمولاً عدم تحریک کنتاکتور است؛ یعنی با وجود ارسال فرمان، صدای وصل شدن کنتاکتور شنیده نمیشود. در موارد شدیدتر، بوبین بیش از حد داغ شده و بوی سوختگی از آن حس میشود. گاهی نیز میتوان با چشم، سوختگی یا تغییر رنگ روی بدنه بوبین را مشاهده کرد.
عیبیابی: برای عیبیابی، ابتدا لازم است ولتاژ ورودی به بوبین را با استفاده از یک مولتیمتر اندازهگیری کنید تا از صحت ولتاژ تغذیه اطمینان حاصل شود. پس از آن، مقاومت بوبین را با مولتیمتر اندازهگیری کنید. مقاومت بوبین سالم، بسته به نوع و ولتاژ کنتاکتور معمولاً بین ۱۰ تا ۱۰۰ اهم است. مقاومت بینهایت (مدار باز) یا مقاومت بسیار پایین (نزدیک به صفر، نشانه اتصال کوتاه) نشاندهندهی خرابی بوبین است.
راه حل: در بیشتر موارد، تعویض بوبین مشکل سوختگی را برطرف میکند. در کنتاکتورهای بزرگتر، امکان تعویض جداگانهی بوبین وجود دارد.
جوش خوردن کنتاکتها (Contact Welding)
علت رایج: جوش خوردن کنتاکتها معمولاً زمانی رخ میدهد که کنتاکتور مجبور است جریان بسیار بالایی را قطع یا وصل کند. این وضعیت به ویژه در لحظهی راهاندازی موتورها یا زمانی که بار متصل به کنتاکتور از توان مجاز آن بیشتر است، رخ میدهد. کثیفی، اکسید شدن یا داغ شدن بیش از حد خود کنتاکتها نیز میتواند به چسبندگی آنها دامن بزند. همچنین، استفاده از کلاس کاری نامناسب برای بار مورد نظر و وجود لرزش یا ضربه شدید هنگام قطع و وصل، از دیگر دلایل احتمالی است.
علائم: کنتاکتور با وجود دریافت فرمان وصل، نمیتواند مدار قدرت را به درستی قطع کند؛ یعنی کنتاکتهای داخلی به هم چسبیدهاند و بار متصل به آن، حتی زمانی که نباید، روشن میماند. این وضعیت میتواند منجر به عبور جریان بیش از حد از کنتاکتور و داغ شدن شدید آن شود.
عیبیابی: اولین و مهمترین گام، قطع کامل برق اصلی تابلو است. سپس، با استفاده از مولتیمتر در حالت تست پیوستگی (Buzzer)، باید اتصال بین دو سر کنتاکتهای نرمال باز (NO) یا نرمال بسته (NC) را بررسی کرد. در حالت عادی (کنتاکتور وصل نشده)، نباید بوق شنیده شود (داشتن مقاومت بینهایت)، اما در صورت جوش خوردگی، حتی در حالت قطع نیز بوق شنیده خواهد شد (مقاومت نزدیک به صفر).
راه حل: گاهی اوقات با دقت و با استفاده از ابزار مناسب، میتوان کنتاکتهای جوش خورده را به صورت دستی از هم جدا کرد، اما این یک راه حل موقتی است و به زودی مجدداً جوش میخورند. بنابراین، بهترین و ایمنترین راه حل، تعویض کامل کنتاکتور است.
صدای غیرعادی هنگام وصل (Abnormal Noise)
علت رایج: شنیدن صداهای غیرعادی و نامتعارف هنگام وصل شدن کنتاکتور، میتواند دلایل مختلفی داشته باشد. وجود مانع فیزیکی مانند گرد و غبار، خرده فلز یا سایر اجسام در مسیر حرکت آرمیچر یا تیغههای کنتاکتور، مانع از حرکت صحیح و نرم قطعات میشود. همچنین، فرسودگی فنرها، خرابی کوپلینگهای مکانیکی داخلی، لرزش شدید بدنه کنتاکتور، یا حتی نوسانات کم ولتاژ بوبین که باعث جذب ناقص آرمیچر میشود، میتوانند منشأ این صداها باشند.
علائم: به جای صدای کلیک نرمال و آشنا، صدای تقتق شدید و نامنظم شنیده میشود. در این حالت، ممکن است لرزش محسوس بدنه کنتاکتور نیز احساس شود.
عیبیابی: پس از قطع برق، اولین گام، بررسی مسیر حرکت قطعات متحرک کنتاکتور و تمیز کردن هرگونه مانع احتمالی است. همچنین، عملکرد بوبین از نظر دریافت ولتاژ صحیح و مقاومت اهمی آن باید بررسی شود. وضعیت فنرها و اتصالات مکانیکی نیز باید مورد توجه قرار گیرد.
راه حل: در صورتی که مشکل صرفاً ناشی از وجود مانع باشد، تمیزکاری معمولاً مشکل را حل میکند. اما اگر خرابی مربوط به قطعات مکانیکی داخلی، فنرها یا خود بوبین باشد، نیاز به تعویض بوبین یا کل کنتاکتور خواهد بود.
قطع و وصل ناقص (Intermittent Operation)
علت رایج: عملکرد ناپایدار کنتاکتور، یعنی قطع و وصل ناقص آن، میتواند ناشی از چندین عامل باشد. ضعیف شدن یا شکستگی فنر تیغهها، کثیفی یا اکسید شدن سطح کنتاکتها که باعث ایجاد مقاومت الکتریکی بالا بین آنها میشود، یا ولتاژ ناکافی و متغیر برای بوبین، از دلایل شایع این مشکل هستند. همچنین، ممکن است کنتاکتور به پایان عمر مفید خود نزدیک شده باشد و استهلاک داخلی باعث این عملکرد نامنظم شده باشد.
علائم: کنتاکتور به صورت نامنظم و گاهبهگاه وصل یا قطع میشود، که این امر منجر به روشن و خاموش شدن ناگهانی و متناوب بار متصل به آن میشود. این وضعیت همچنین میتواند به دلیل مقاومت بالای کنتاکتها، منجر به گرم شدن بیش از حد کنتاکتور شود.
عیبیابی: ولتاژ بوبین باید در زمان تحریک اندازهگیری شود تا از کافی بودن آن اطمینان حاصل گردد. همچنین، مقاومت بین کنتاکتها در حالت وصل با مولتیمتر بررسی میشود؛ مقاومت بالا نشاندهنده مشکل در کنتاکتها است. وضعیت فنرها و تمیزی سطح تماس کنتاکتها نیز باید ارزیابی شود.
راه حل: در بسیاری از موارد، تمیز کردن سطح کنتاکتها یا در صورت امکان، ساب زدن ملایم آنها، میتواند مشکل را برطرف کند. همچنین، تعویض بوبین در صورت ضعیف شدن آن، مفید خواهد بود. اگر مشکل از فنرها یا خرابی مکانیکی اساسی باشد، تعویض کامل کنتاکتور ضروری است.
جمع بندی
کنتاکتور از حیاتیترین تجهیزات در صنعت برق به شمار میرود. این قطعهی به ظاهر ساده، امکان کنترل ایمن و هوشمند بارهای سنگین را فراهم میکند. از کارخانههای بزرگ گرفته تا ساختمانهای مسکونی، حضور کنتاکتور باعث ایمنی، کنترل و دوام بیشتر است و به همین دلیل است که شناخت درست انواع و انتخاب صحیح آن، نقش مهمی در عملکرد پایدار سیستم های الکتریکی دارد.
پرسشهای متداول
طول عمر کنتاکتورها بسته به کیفیت ساخت، میزان استهلاک کنتاکتها و شرایط کاری (مانند فرکانس قطع و وصل، میزان بار و شرایط محیطی) میتواند بسیار متغیر باشد؛ به طور کلی، این طول عمر از صدها هزار بار تا چند میلیون بار قطع و وصل متغیر است.
صدای کنتاکتور هنگام وصل شدن، به دلیل جذب هسته مغناطیسی (آرمیچر) در اثر برقراری جریان در بوبین آن ایجاد میشود. این جذب و رهاسازی، باعث ارتعاش و تولید صدای مشخص کلیک یا تقتق در کنتاکتور میگردد.
مهمترین معیارهای انتخاب کنتاکتور، جریان نامی و کلاس کاری آن است. جریان نامی باید متناسب با حداکثر جریان عبوری از مدار باشد و کلاس کاری باید با نوع بار (مثلاً موتورهای AC-3 برای موتورهای قفس سنجابی) مطابقت داشته باشد تا از عملکرد صحیح و ایمن کنتاکتور اطمینان حاصل شود.
خیر، کنتاکتور و کلید مینیاتوری دو قطعه با کاربریهای متفاوت هستند. کنتاکتور عمدتاً برای قطع و وصل مدارهای قدرت با جریان بالا (مانند راهاندازی موتورها) به صورت خودکار یا دستی استفاده میشود، در حالی که کلید مینیاتوری بیشتر نقش حفاظتی در برابر اتصال کوتاه و اضافه بار در مدارهای روشنایی و فرمان را بر عهده دارد.
