بویلر چیست؟ معرفی انواع، اجزا و کاربردهای دیگ بخار

بویلر
فهرست مطلب

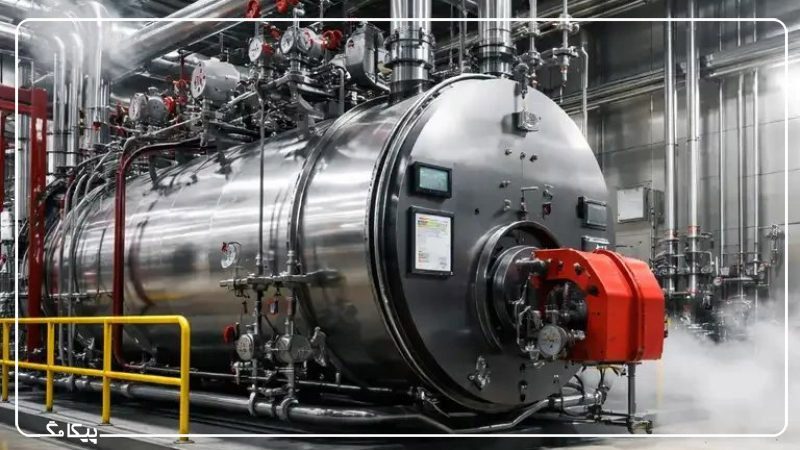

بویلر (Boiler) یا دیگ صنعتی، تجهیزی حرارتی است که با انتقال انرژی به آب، بخار یا آب گرم موردنیاز فرایندهای صنعتی و سیستم‌های گرمایشی را تولید می‌کند. بویلرها بسته به طراحی، ظرفیت و شرایط کاری در نیروگاه‌ها، پالایشگاه‌ها، صنایع غذایی، پتروشیمی و موتورخانه‌ها مورد استفاده قرار می‌گیرند.

بویلرهای صنعتی از نظر ساختار به انواع مختلفی مانند فایرتیوب (لوله آتشین) و واترتیوب (لوله آبی) تقسیم می‌شوند. تفاوت اصلی این دو نوع، مسیر حرکت آب و گازهای داغ است که بر ظرفیت تولید بخار، فشار کاری و شرایط نگهداری تأثیر می‌گذارد.

در این مقاله با نحوه عملکرد بویلر، اجزای اصلی، انواع دیگ بخار، کاربردهای صنعتی، تجهیزات کنترلی و ایمنی و مهم‌ترین معیارهای انتخاب و نگهداری آن آشنا می‌شوید.

 بویلر چیست؟

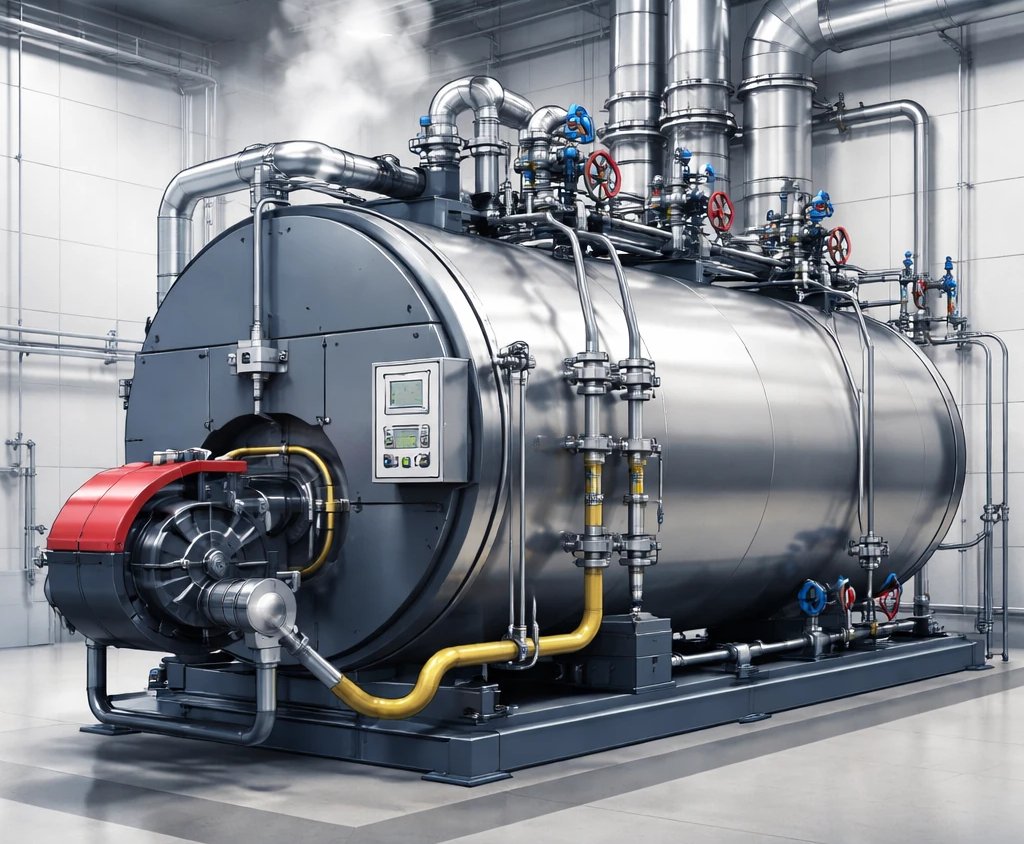

همانطور که بیان شد بویلر (Boiler) یا دیگ بخار دستگاهی است که با استفاده از یک منبع انرژی حرارتی، آب را گرم کرده و آن را به بخار یا آب داغ تحت فشار تبدیل می‌ کند. انرژی حرارتی مورد نیاز برای عملکرد بویلر معمولاً از طریق احتراق سوخت‌هایی مانند گاز طبیعی، گازوئیل، مازوت یا در برخی موارد انرژی الکتریکی تأمین می‌شود.

در بویلرهای صنعتی، آب درون مخزن یا مجموعه‌ای از لوله‌ ها قرار می‌ گیرد و حرارت حاصل از احتراق سوخت به آن منتقل می‌ شود. با افزایش دما و رسیدن آب به نقطه جوش، بخار تولید شده و تحت فشار از بویلر خارج می‌شود تا در بخش‌های مختلف سیستم مورد استفاده قرار گیرد. بخار تولید شده در بویلر یکی از کارآمدترین حامل‌ های انرژی در صنایع محسوب می‌شود، زیرا:

  • توانایی انتقال مقدار زیادی انرژی حرارتی را دارد
  • به راحتی از طریق شبکه لوله‌کشی منتقل می‌ شود
  • امکان کنترل دقیق فشار و دما در آن وجود دارد
  • برای بسیاری از فرآیندهای صنعتی گزینه‌ای بسیار مناسب و قابل اعتماد است

نحوه عملکرد بویلر چگونه است؟

اساس عملکرد بویلر، انتقال انرژی حرارتی به آب برای تولید بخار یا آب گرم است. در بویلرهای سوخت‌سوز، این انرژی از احتراق سوخت تأمین می‌شود؛ اما بویلرهای برقی و بازیافت حرارت از روش‌های دیگری برای تأمین انرژی استفاده می‌کنند. مراحل زیر نحوه عملکرد یک بویلر صنعتی سوخت‌سوز را توضیح می‌دهد.

ورود سوخت و هوا

در ابتدا سوختی مانند گاز طبیعی، گازوئیل یا مازوت به همراه هوا با نسبت مشخص وارد مشعل (Burner) می‌ شود. مشعل وظیفه دارد سوخت و هوا را به‌خوبی با یکدیگر مخلوط کرده و آن را به محفظه احتراق هدایت کند.

فرآیند احتراق

پس از ورود مخلوط سوخت و هوا به کوره، جرقه اولیه ایجاد شده و فرآیند احتراق آغاز می‌شود. در نتیجه این واکنش، گازهای بسیار داغ تولید می‌شوند که منبع اصلی انرژی حرارتی در بویلر هستند.

انتقال حرارت به آب

نحوه انتقال حرارت به نوع بویلر بستگی دارد. در بویلر فایرتیوب، گازهای داغ حاصل از احتراق از داخل لوله‌ها عبور می‌کنند و گرما از دیواره لوله به آب اطراف آن منتقل می‌شود. در بویلر واترتیوب، آب یا مخلوط آب و بخار درون لوله‌ها جریان دارد و گازهای داغ از بیرون لوله‌ها عبور می‌کنند. در هر دو ساختار، انتقال حرارت باعث افزایش دمای آب و در بویلرهای بخار، تولید بخار می‌شود.

تولید بخار یا آب گرم

با افزایش دمای آب و رسیدن آن به نقطه جوش، بخار تولید می‌ شود. در بویلرهای آب‌ گرم نیز آب تا دمای مشخصی گرم شده و برای استفاده در سیستم‌های گرمایشی یا صنعتی آماده می‌ شود.

خروج بخار و تخلیه گازهای احتراق

در بویلرهای بخار، بخار تولیدشده از طریق خط خروجی به تجهیزات مصرف‌کننده منتقل می‌شود. در بویلرهای آب گرم نیز آب گرم‌شده به مدار گرمایشی یا فرایندی ارسال می‌شود. در همین زمان، گازهای حاصل از احتراق که بخش زیادی از حرارت خود را از دست داده‌اند، از طریق دودکش (Stack) به خارج از بویلر و محیط اطراف منتقل می‌شوند.

اجزای اصلی بویلر صنعتی

یک بویلر صنعتی از مجموعه‌ای از قطعات مکانیکی، حرارتی و کنترلی تشکیل شده است که هرکدام نقش مهمی در فرآیند تولید بخار دارند. هماهنگی صحیح بین این اجزا باعث افزایش راندمان، ایمنی و عمر مفید بویلر می‌شود. در ادامه مهم‌ترین اجزای یک بویلر صنعتی را بررسی می‌کنیم:

1. مشعل (Burner)

مشعل یکی از مهم‌ترین اجزای بویلر است که وظیفه تولید شعله و تأمین انرژی حرارتی را بر عهده دارد. در این بخش، سوخت‌هایی مانند گاز طبیعی، گازوئیل یا مازوت با هوا ترکیب شده و پس از جرقه‌زنی، فرآیند احتراق انجام می‌شود. نوع و کیفیت مشعل تأثیر مستقیمی بر بازده حرارتی بویلر، مصرف سوخت و میزان آلایندگی دارد.

2. محفظه احتراق یا کوره (Combustion Chamber)

محفظه احتراق فضایی عایق و مقاوم در برابر حرارت است که فرآیند سوختن سوخت در آن انجام می‌شود. این بخش باید توانایی تحمل دمای بسیار بالا (گاهی بیش از 1500 درجه سانتی‌گراد) را داشته باشد. برای افزایش مقاومت حرارتی، دیواره‌های کوره معمولاً با آجرهای نسوز یا لوله‌های آب‌گرد (Water Walls) پوشانده می‌شوند.

3. لوله‌ها یا مبدل حرارتی (Boiler Tubes)

لوله‌ های بویلر محل اصلی انتقال حرارت بین گازهای داغ حاصل از احتراق و آب هستند. در این بخش گرمای تولید شده به آب منتقل شده و باعث گرم شدن یا تبدیل آن به بخار می‌ شود. جنس، ضخامت و طراحی این لوله‌ها بر اساس فشار کاری، دمای عملیاتی و نوع بویلر به‌صورت دقیق مهندسی می‌ شود.

4. درام بویلر (Drum)

در بویلرهای واترتیوب، درام‌ها نقش مخزن ذخیره و جداسازی آب و بخار را ایفا می‌کنند. این درام‌ها معمولاً به شکل استوانه‌ای طراحی شده‌اند و در دو بخش اصلی قرار می‌ گیرند:

  • درام بخار (Steam Drum): محل جمع‌آوری و جداسازی بخار از آب
  • درام آب یا ماد درام (Mud Drum): محل تجمع آب و ته‌نشینی ناخالصی‌ها در بخش پایین بویلر

5. اکونومایزر (Economizer)

اکونومایزر یک مبدل حرارتی بازیاب انرژی است که برای افزایش راندمان بویلر استفاده می‌شود. در این تجهیز، گرمای باقی‌مانده در گازهای خروجی دودکش جذب شده و برای پیش‌گرم کردن آب تغذیه (Feed Water) مورد استفاده قرار می‌گیرد. این فرآیند باعث کاهش مصرف سوخت و افزایش بهره‌وری سیستم می‌شود.

6. سوپرهیتر و دی‌سوپرهیتر (Superheater & Desuperheater)

بخار تولید شده در بویلر معمولاً به صورت بخار اشباع است که ممکن است دارای مقداری رطوبت باشد. سوپرهیتر با افزایش دمای بخار، آن را به بخار خشک یا سوپرهیت تبدیل می‌کند که برای کاربردهایی مانند توربین‌های بخار و فرآیندهای صنعتی حساس ضروری است. در مقابل، دی‌سوپرهیتر در صورت نیاز با تزریق مقدار مشخصی آب، دمای بخار را کاهش داده و آن را تنظیم می‌کند.

7. سیستم تصفیه آب (Water Treatment System)

کیفیت آب ورودی به بویلر اهمیت بسیار زیادی دارد. وجود املاح معدنی، سختی و اکسیژن محلول می‌تواند باعث ایجاد رسوب و خوردگی در لوله‌ها شود و عملکرد بویلر را مختل کند. به همین دلیل از تجهیزاتی مانند موارد زیر استفاده می‌شود:

  • سیستم اسمز معکوس (RO) برای کاهش املاح
  • دی‌ائریتور (Deaerator) برای حذف اکسیژن محلول
  • سیستم تزریق مواد شیمیایی برای کنترل خوردگی و رسوب

8. سیستم دودکش و فن‌ ها (Draft System)

سیستم درفت یا تهویه وظیفه تأمین هوای لازم برای احتراق و تخلیه گازهای حاصل از سوختن را بر عهده دارد. در این سیستم معمولاً از دو نوع فن استفاده می‌ شود:

  • فن دمنده (Forced Draft Fan – FD Fan): برای تأمین هوای احتراق
  • فن مکنده (Induced Draft Fan – ID Fan): برای خارج کردن گازهای داغ از بویلر

9. تجهیزات ابزار دقیق و سیستم کنترل بویلر

بویلر صنعتی برای عملکرد پایدار و ایمن به مجموعه‌ای از تجهیزات اندازه‌گیری، کنترل و حفاظت نیاز دارد. این تجهیزات پارامترهایی مانند فشار بخار، دمای آب، سطح آب درام و شرایط احتراق را پایش می‌کنند و اطلاعات لازم را در اختیار سیستم کنترل قرار می‌دهند.

تجهیزات ابزار دقیق و ایمنی بویلر

مهم‌ترین تجهیزات ابزار دقیق بویلر عبارت‌اند از:

تجهیز

وظیفه در بویلر

ترانسمیتر فشار

اندازه‌گیری پیوسته فشار بخار یا آب و ارسال سیگنال به سیستم کنترل

پرشر سوئیچ

تشخیص رسیدن فشار به حد تنظیم‌شده و ارسال فرمان کنترلی یا حفاظتی

ترانسمیتر سطح

اندازه‌گیری سطح آب درام یا مخزن در طراحی‌های مربوط

لول سوئیچ

تشخیص سطح‌های بحرانی آب و ایجاد سیگنال هشدار یا حفاظت

سنسور دما

پایش دمای آب، بخار و بخش‌های مختلف سیستم

کنترل ولو

تنظیم جریان آب تغذیه، بخار یا سایر سیالات فرایندی

شیر اطمینان

تخلیه فشار اضافی برای حفاظت از تجهیز در شرایط افزایش فشار

کنترلر مشعل

مدیریت توالی راه‌اندازی، نظارت بر شعله و اجرای فرمان‌های حفاظتی مرتبط

در بویلرهای صنعتی، تجهیزات حفاظتی باید متناسب با طراحی، استانداردهای مربوط و تحلیل خطر انتخاب شوند. به‌ویژه حفاظت در برابر پایین آمدن سطح آب، افزایش بیش‌ازحد فشار و از دست رفتن شعله اهمیت زیادی دارد.

سیستم کنترل معمولاً برای تنظیم شرایط عملیاتی استفاده می‌شود، درحالی‌که عملکردهای حفاظتی حیاتی باید با سطح استقلال و قابلیت اطمینان موردنیاز طراحی شوند.

بررسی جامع انواع بویلر صنعتی

بویلرهای صنعتی را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد. آشنایی با این دسته‌بندی‌ها به مهندسان و مدیران صنایع کمک می‌کند تا مناسب‌ترین نوع بویلر را بر اساس ظرفیت، فشار کاری، نوع سوخت و شرایط فرآیندی انتخاب کنند. علاوه بر این، شناخت نوع بویلر در انتخاب تجهیزات کنترلی و قطعات ابزار دقیق نیز نقش مهمی دارد. در ادامه مهم‌ترین روش‌های دسته‌بندی بویلرهای صنعتی بررسی می‌شود:

دسته‌ بندی بویلرها بر اساس مسیر جریان سیال

این دسته‌بندی یکی از مهم‌ترین و رایج‌ترین روش‌های طبقه‌بندی بویلرها است که بر اساس نحوه عبور آب و گازهای داغ در داخل سیستم انجام می‌شود.

بویلر فایرتیوب (Fire Tube Boiler)

در بویلرهای فایرتیوب یا لوله آتشین، گازهای داغ حاصل از احتراق از داخل لوله‌هایی عبور می‌کنند که توسط آب احاطه شده‌اند. حرارت از دیواره لوله‌ها به آب منتقل شده و در نتیجه آب به بخار تبدیل می‌شود. به دلیل طراحی ساده‌تر، این نوع بویلرها در بسیاری از صنایع کوچک و متوسط مورد استفاده قرار می‌گیرند.

مزایا:

  • ساختار ساده و طراحی کم‌پیچیدگی
  • هزینه اولیه و نگهداری نسبتاً پایین
  • راه‌اندازی آسان
  • امکان ذخیره حجم نسبتاً زیادی از آب و بخار

معایب:

  • محدودیت در فشار کاری (معمولاً تا حدود 25 بار)
  • راندمان کمتر نسبت به بویلرهای واترتیوب
  • زمان بیشتر برای رسیدن به دمای کاری

بویلر واترتیوب (Water Tube Boiler)

در بویلرهای واترتیوب یا لوله آبی، آب در داخل لوله‌ها جریان دارد و گازهای داغ حاصل از احتراق در اطراف لوله‌ها حرکت می‌کنند. این طراحی باعث می‌شود انتقال حرارت با راندمان بالاتری انجام شود. این نوع بویلرها معمولاً برای ظرفیت‌های بالا و فشارهای کاری زیاد طراحی می‌شوند و در صنایع بزرگ کاربرد دارند.

مزایا:

  • قابلیت کار در فشارهای بسیار بالا (بیش از 150 بار)
  • تولید سریع حجم زیادی از بخار
  • ایمنی بیشتر در فشارهای بالا
  • امکان تولید بخار سوپرهیت

معایب:

  • هزینه ساخت و نصب بالا
  • طراحی و نگهداری پیچیده‌تر
  • حساسیت زیاد به کیفیت آب تغذیه
  • محدودیت بیشتر در دستیابی به ظرفیت‌ها و فشارهای بسیار بالا نسبت به بسیاری از طراحی‌های واترتیوب

مقایسه بویلر فایرتیوب و واترتیوب

مقایسه بویلر فایرتیوب و واترتیوب

ویژگی

بویلر فایرتیوب (Fire Tube Boiler)

بویلر واترتیوب (Water Tube Boiler)

ساختار عملکرد

گازهای داغ حاصل از احتراق داخل لوله‌ها حرکت می‌کنند و آب اطراف لوله‌ها قرار دارد

آب داخل لوله‌ها جریان دارد و گازهای داغ اطراف لوله‌ها حرکت می‌کنند

ظرفیت تولید بخار

معمولاً ظرفیت پایین تا متوسط

ظرفیت بسیار بالا

فشار کاری

مناسب برای فشارهای پایین و متوسط

مناسب برای فشارهای بسیار بالا

سرعت تولید بخار

پاسخ حرارتی معمولاً کندتر به دلیل حجم آب بیشتر در بسیاری از مدل‌ها

امکان پاسخ سریع‌تر در بسیاری از طراحی‌ها

ایمنی

نیازمند تجهیزات حفاظتی متناسب با حجم آب و فشار طراحی

نیازمند کنترل دقیق کیفیت آب، گردش آب و تجهیزات حفاظتی

هزینه اولیه

هزینه ساخت و نصب کمتر

هزینه ساخت و نصب بیشتر

پیچیدگی طراحی

ساختار ساده‌تر

طراحی پیچیده‌تر

نگهداری و تعمیرات

نگهداری ساده‌تر

نیازمند تخصص و کنترل دقیق‌تر

کاربرد رایج

صنایع کوچک و متوسط، موتورخانه‌ها، کارخانه‌های تولیدی

نیروگاه‌ها، صنایع نفت و گاز، پتروشیمی و صنایع بزرگ

دسته‌ بندی بویلرها بر اساس نوع سیال خروجی

  • دیگ بخار (Steam Boiler):در این نوع بویلر، آب به بخار اشباع یا بخار سوپرهیت تبدیل می‌شود. این بخار در بسیاری از فرآیندهای صنعتی مانند تولید برق، استریلیزاسیون و انتقال حرارت کاربرد دارد.

  • دیگ آب گرم (Hot Water Boiler): در این نوع بویلر، آب بدون تبدیل عمده به بخار گرم می‌شود و برای سیستم‌های گرمایشی ساختمان یا فرایندهای صنعتی مورد استفاده قرار می‌گیرد. محدوده دمای کاری به طراحی سیستم، فشار و شرایط بهره‌برداری بستگی دارد و الزاماً به ۹۰ درجه سانتی‌گراد محدود نیست.

  • دیگ آب داغ (Superheated Water Boiler): در این نوع بویلر، آب تحت فشار بالا تا دماهایی بیشتر از 100 درجه سانتی‌گراد گرم می‌شود، بدون آنکه به بخار تبدیل شود. این سیستم‌ها در برخی فرآیندهای صنعتی که نیاز به انتقال حرارت با دمای بالا دارند استفاده می‌شوند.

  • دیگ روغن داغ (Thermal Fluid Heater): در صنایعی که به دماهای بسیار بالا نیاز دارند اما استفاده از فشار بالا خطرناک است، از روغن‌های حرارتی مخصوص به عنوان سیال انتقال حرارت استفاده می‌شود. این سیستم‌ها قادرند دماهایی تا حدود 300 درجه سانتی‌گراد ایجاد کنند.

دسته‌ بندی بویلرها بر اساس نوع سوخت

  • بویلرهای گازسوز (Gas Fired Boilers): این نوع بویلرها با استفاده از گاز طبیعی کار می‌کنند و به دلیل احتراق تمیز، راندمان مناسب و دسترسی آسان به گاز، یکی از رایج‌ترین انواع بویلر در ایران هستند.
  • بویلرهای گازوئیلی یا مازوت‌ سوز (Oil Fired Boilers): این بویلرها از سوخت‌های مایع مانند گازوئیل یا مازوت استفاده می‌کنند. در بسیاری از صنایع این سوخت‌ها به عنوان سوخت پشتیبان برای مواقع افت فشار گاز استفاده می‌شوند.
  • بویلرهای سوخت جامد (Solid Fuel Boilers): در این بویلرها از سوخت‌هایی مانند زغال سنگ یا بیومس استفاده می‌شود. این سیستم‌ها معمولاً دارای مکانیزم‌های پیچیده تغذیه سوخت و سیستم‌های کنترل آلایندگی هستند.
  • بویلرهای الکتریکی (Electric Boilers):در این بویلرها آب توسط المنت‌های الکتریکی گرم می‌شود. این سیستم‌ها راندمان بسیار بالایی دارند و نیازی به دودکش ندارند، اما هزینه برق مصرفی آن‌ها نسبتاً زیاد است. به همین دلیل بیشتر در صنایع دارویی، آزمایشگاهی و محیط‌های حساس استفاده می‌شوند.

    دسته‌ بندی بویلرها بر اساس فشار کاری

    بویلرها از نظر فشار کاری در گروه‌های فشار پایین، متوسط و بالا طبقه‌بندی می‌شوند؛ اما محدوده عددی هر گروه به استاندارد مرجع، نوع بویلر و کاربرد آن بستگی دارد.

    • بویلر فشار پایین: معمولاً در سیستم‌های گرمایشی و برخی کاربردهای صنعتی با فشار کمتر استفاده می‌شود.
    • بویلر فشار متوسط: برای فرایندهایی به کار می‌رود که به بخار با فشار بالاتر از سیستم‌های گرمایشی معمول نیاز دارند.
    • بویلر فشار بالا: در نیروگاه‌ها و صنایع بزرگ کاربرد دارد و به طراحی تخصصی، کنترل دقیق کیفیت آب و تجهیزات حفاظتی متناسب با فشار نیاز دارد.

    هنگام انتخاب بویلر، فشار طراحی، حداکثر فشار کاری مجاز و فشار عملیاتی موردنیاز فرایند باید به‌صورت جداگانه بررسی شوند.

    کاربردهای گسترده بویلر در صنایع مختلف

    بویلرها یا دیگ‌های بخار و آب گرم نقش بسیار مهمی در بسیاری از صنایع ایفا می‌کنند و در واقع یکی از تجهیزات کلیدی برای تأمین انرژی حرارتی و تولید بخار صنعتی محسوب می‌شوند. بخار تولیدشده در بویلرها به دلیل قابلیت انتقال حرارت بالا و کنترل آسان دما و فشار در طیف وسیعی از فرآیندهای صنعتی مورد استفاده قرار می‌گیرد. در ادامه به مهم‌ترین کاربردهای بویلر در صنایع مختلف اشاره می‌کنیم:

    نیروگاه‌ های حرارتی تولید برق

    یکی از مهم‌ترین کاربردهای بویلرها در نیروگاه‌های حرارتی است. در این نیروگاه‌ها، بویلرهای بزرگ به‌ویژه از نوع واترتیوب بخار با فشار و دمای بسیار بالا تولید می‌کنند. این بخار وارد توربین بخار شده و با چرخاندن پره‌های توربین، ژنراتور را به حرکت در می‌آورد و در نهایت انرژی مکانیکی به انرژی الکتریکی تبدیل می‌شود.

    صنایع نفت، گاز و پتروشیمی

    در پالایشگاه‌ها و واحدهای پتروشیمی، بخار یکی از مهم‌ترین منابع انرژی برای انجام فرآیندهای مختلف است. از بخار در فرآیندهای تقطیر، جداسازی مواد، گرم کردن تجهیزات، تمیزکاری خطوط لوله (Steam Purging) و تأمین حرارت راکتورهای شیمیایی استفاده می‌شود.

    صنایع غذایی و داروسازی

    در صنایع غذایی و دارویی، بخار نقش مهمی در فرآیندهای بهداشتی و تولیدی دارد. از بخار برای استریلیزاسیون تجهیزات، پاستوریزاسیون، پخت مواد غذایی، تولید کنسرو و فرآوری محصولات لبنی استفاده می‌شود. در بسیاری از این کاربردها از بخار بهداشتی یا Clean Steam استفاده می‌شود تا استانداردهای بهداشتی رعایت شود.

    صنایع نساجی و کاغذسازی

    در صنایع نساجی، بخار برای رنگ‌رزی پارچه‌ها، تثبیت رنگ و خشک کردن الیاف کاربرد دارد. همچنین در صنایع کاغذسازی از بخار برای خشک کردن رول‌های بزرگ کاغذ و کنترل رطوبت در فرآیند تولید استفاده می‌شود.

    صنایع لاستیک و پلاستیک

    در تولید محصولات لاستیکی، به‌ویژه در فرآیند ولکانیزاسیون لاستیک (مانند تولید تایر خودرو)، حرارت و فشار کنترل‌شده‌ای مورد نیاز است که معمولاً توسط دیگ‌های بخار تأمین می‌شود.

    سیستم‌ های گرمایش و تهویه مطبوع (HVAC)

    بویلرهای آب گرم و بخار فشار پایین در بسیاری از ساختمان‌ها به‌عنوان منبع اصلی گرمایش استفاده می‌شوند. این بویلرها در موتورخانه برج‌های مسکونی، هتل‌ها، بیمارستان‌ها، مراکز تجاری و ساختمان‌های اداری برای تأمین گرمایش و گاهی آب گرم مصرفی کاربرد دارند.

    مزایا و معایب بویلر

    مزایای بویلر معایب بویلر
    تولید حجم زیاد بخار یا آب گرم برای کاربردهای صنعتی مصرف انرژی نسبتاً بالا
    راندمان حرارتی بالا در مدل‌های مدرن نیاز به نگهداری و سرویس دوره‌ای
    قابلیت استفاده از سوخت‌های مختلف (گاز، گازوئیل، برق، بیومس) خطرات احتمالی مانند انفجار در صورت عدم کنترل صحیح
    مناسب برای کاربردهای متنوع مانند صنایع، نیروگاه‌ها و سیستم‌های گرمایشی هزینه اولیه خرید و نصب نسبتاً بالا
    قابلیت کنترل دما و فشار برای فرآیندهای صنعتی نیاز به اپراتور یا سیستم کنترل دقیق
    امکان یکپارچه شدن با سیستم‌های اتوماسیون صنعتی رسوب‌گیری و خوردگی در صورت عدم تصفیه مناسب آب



     نگهداری و سرویس بویلر

    نگهداری صحیح و سرویس دوره‌ای بویلر نقش بسیار مهمی در افزایش طول عمر تجهیزات، بهبود راندمان عملکرد و جلوگیری از بروز خرابی‌ های ناگهانی دارد. اگر بویلرها به‌طور منظم بازرسی و سرویس نشوند، ممکن است مشکلاتی مانند کاهش راندمان حرارتی، افزایش مصرف سوخت و حتی آسیب‌های جدی به تجهیزات ایجاد شود. به همین دلیل در بسیاری از واحدهای صنعتی، برنامه‌های مشخصی برای بازرسی و نگهداری دوره‌ای بویلر در نظر گرفته می‌ شود. مهم‌ ترین اقدامات در نگهداری و سرویس بویلر عبارتند از:

    • کنترل سطح آب بویلر: حفظ سطح مناسب آب در بویلر از اهمیت زیادی برخوردار است، زیرا کمبود آب می‌تواند باعث افزایش دمای تجهیزات و آسیب به بویلر شود.
    • بررسی فشار سیستم: کنترل فشار بخار و اطمینان از عملکرد صحیح تجهیزات کنترلی مانند پرشر سوئیچ‌ و گیج‌های فشار ضروری است.
    • تمیزکاری لوله‌ها و سطوح انتقال حرارت: تجمع دوده و رسوبات روی لوله‌ها می‌تواند انتقال حرارت را کاهش دهد و راندمان بویلر را پایین بیاورد.
    • رسوب‌زدایی دوره‌ای: وجود املاح در آب باعث تشکیل رسوب در داخل لوله‌ها می‌شود که می‌تواند عملکرد بویلر را مختل کند. انجام رسوب‌زدایی منظم از بروز این مشکل جلوگیری می‌کند.
    • بررسی شیرهای ایمنی: شیرهای اطمینان از مهم‌ترین تجهیزات ایمنی بویلر هستند و باید به‌صورت دوره‌ای تست و بررسی شوند تا در صورت افزایش فشار، عملکرد صحیحی داشته باشند.

    اقدامات تکمیلی برای نگهداری ایمن بویلر

    علاوه بر سرویس‌های عمومی، موارد زیر نیز باید مطابق دستورالعمل سازنده و برنامه نگهداری مجموعه بررسی شوند:

    • کنترل کیفیت آب: پایش پارامترهایی مانند سختی، هدایت الکتریکی، pH و اکسیژن محلول متناسب با نوع بویلر.
    • بررسی سیستم بلودان: کنترل عملکرد تجهیزات تخلیه برای مدیریت غلظت املاح و مواد محلول در آب بویلر.
    • پایش احتراق: بررسی عملکرد مشعل، نسبت هوا به سوخت و شرایط خروج گازهای احتراق.
    • آزمون تجهیزات حفاظتی: بررسی عملکرد سیستم قطع مشعل در شرایط خطر، حفاظت کمبود سطح آب و تجهیزات کنترل فشار طبق روش‌های مصوب.
    • کنترل نشتی: بازرسی اتصالات، شیرآلات و خطوط بخار برای شناسایی نشتی و کاهش اتلاف انرژی.
    • بازرسی ابزار دقیق: بررسی صحت اندازه‌گیری گیج‌ها، ترانسمیترها و سوئیچ‌های حفاظتی و انجام کالیبراسیون مطابق برنامه.

    آزمون تجهیزات حفاظتی و شیرهای اطمینان باید توسط افراد صلاحیت‌دار و مطابق دستورالعمل سازنده و الزامات ایمنی انجام شود. از غیرفعال کردن حفاظت‌ها یا انجام آزمون‌های خطرناک روی بویلر در حال بهره‌برداری خودداری شود.

    به طور کلی رسوب و خوردگی از مهم‌ترین عوامل کاهش راندمان بویلر محسوب می‌ شوند. این مشکلات علاوه بر افزایش مصرف سوخت، می‌ توانند باعث کاهش انتقال حرارت، افزایش هزینه‌های تعمیرات و حتی خرابی‌ های جدی در سیستم شوند. بنابراین اجرای برنامه منظم نگهداری و سرویس بویلر برای عملکرد ایمن و بهینه این تجهیزات ضروری است.

     راهنمای خرید بویلر صنعتی

    انتخاب و خرید بویلر صنعتی مناسب یکی از تصمیمات مهم برای بسیاری از صنایع است، زیرا این تجهیز نقش اساسی در تأمین بخار یا آب گرم مورد نیاز فرآیندهای صنعتی دارد. انتخاب نادرست بویلر می‌تواند باعث افزایش مصرف انرژی، کاهش راندمان سیستم و افزایش هزینه‌های نگهداری شود. بنابراین پیش از خرید بویلر باید به چند عامل مهم توجه کرد.

    ظرفیت تولید بخار یا آب گرم

    اولین و مهم‌ترین نکته در انتخاب بویلر، تعیین ظرفیت مورد نیاز سیستم است. ظرفیت بویلر معمولاً بر اساس میزان بخار تولیدی در ساعت یا توان حرارتی مشخص می‌شود. انتخاب ظرفیت مناسب باعث می‌شود سیستم با راندمان بالا و بدون فشار اضافی کار کند.

    فشار کاری بویلر

    فشار کاری مورد نیاز در فرآیندهای مختلف صنعتی متفاوت است. برخی صنایع به بخار با فشار پایین نیاز دارند، در حالی که در صنایع بزرگ مانند نیروگاه‌ها و پتروشیمی‌ها بخار با فشار بالا مورد استفاده قرار می‌گیرد. بنابراین بویلر باید متناسب با فشار مورد نیاز سیستم انتخاب شود.

    نوع بویلر

    بویلرها معمولاً در دو نوع اصلی فایرتیوب (Fire Tube) و واترتیوب (Water Tube) طراحی می‌شوند. بویلرهای فایرتیوب بیشتر برای ظرفیت‌های متوسط و کاربردهای عمومی صنعتی مناسب هستند، در حالی که بویلرهای واترتیوب برای ظرفیت بالا و فشار زیاد در صنایع بزرگ استفاده می‌شوند.

    نوع سوخت مصرفی

    یکی دیگر از عوامل مهم در خرید بویلر، نوع سوخت قابل استفاده است. بویلرها می‌توانند با گاز طبیعی، گازوئیل، مازوت، برق یا سوخت‌های زیستی کار کنند. انتخاب سوخت مناسب باید بر اساس هزینه انرژی، دسترسی به سوخت و الزامات زیست‌محیطی انجام شود.

    راندمان و مصرف انرژی

    بویلری که راندمان بالاتری داشته باشد می‌تواند مصرف سوخت را کاهش داده و هزینه‌های عملیاتی را کمتر کند. استفاده از تجهیزاتی مانند اکونومایزر، سیستم بازیافت حرارت و کنترلرهای پیشرفته می‌تواند به افزایش راندمان بویلر کمک کند.

    استانداردهای ایمنی و کیفیت ساخت

    بویلر صنعتی باید مطابق با استانداردهای معتبر طراحی و ساخته شده باشد تا ایمنی و عملکرد مطمئن آن تضمین شود. همچنین استفاده از تجهیزات کنترلی دقیق مانند پرشر ترانسمیتر، ترانسمیتر دما و سطح برای عملکرد ایمن سیستم بسیار مهم است.

    چک‌لیست مشخصات فنی برای انتخاب بویلر

    پیش از استعلام قیمت یا انتخاب بویلر صنعتی، بهتر است اطلاعات زیر مشخص شوند:

    مشخصه

    اطلاعات موردنیاز

    نوع بویلر

    بخار، آب گرم یا آب داغ

    ظرفیت

    میزان تولید بخار در ساعت یا توان حرارتی

    فشار کاری

    فشار موردنیاز فرایند و فشار طراحی

    نوع سوخت

    گاز، گازوئیل، برق یا سایر منابع انرژی

    دمای خروجی

    دمای آب یا شرایط بخار موردنیاز

    کیفیت آب تغذیه

    سختی، املاح و شرایط تصفیه

    راندمان

    راندمان موردانتظار و روش ارزیابی آن

    تجهیزات کنترلی

    کنترل فشار، سطح، دما و سیستم مدیریت مشعل

    الزامات ایمنی

    استاندارد طراحی، تجهیزات حفاظتی و مدارک آزمون

    شرایط نصب

    فضای موتورخانه، دودکش، تهویه و دسترسی برای سرویس

    علاوه بر قیمت اولیه، هزینه سوخت، مصرف آب، تعمیرات، قطعات یدکی و توقف احتمالی تولید نیز باید در انتخاب نهایی بررسی شود.

     جمع بندی

    بویلر یا دیگ بخار یکی از تجهیزات کلیدی در بسیاری از صنایع است که وظیفه تولید بخار یا آب داغ را بر عهده دارد. این تجهیز با استفاده از انرژی حرارتی حاصل از احتراق سوخت، آب را گرم کرده و به بخار تبدیل می‌ کند. بویلرها از اجزای مختلفی مانند مشعل، محفظه احتراق، لوله‌های انتقال حرارت، درام بخار و تجهیزات ابزار دقیق تشکیل شده‌اند. بسته به نوع طراحی، بویلرها به انواع مختلفی مانند فایرتیوب، واترتیوب، برقی و چگالشی تقسیم می‌شوند.

    با توجه به کاربرد گسترده بویلر در صنایع نیروگاهی، نفت و گاز، غذایی، دارویی و نساجی، انتخاب صحیح بویلر و استفاده از تجهیزات کنترلی مناسب اهمیت زیادی دارد. نگهداری صحیح و استفاده از ابزار دقیق استاندارد می‌ تواند باعث افزایش راندمان، کاهش مصرف انرژی و افزایش ایمنی سیستم بویلر شود.

    سوالات متداول

    تفاوت بویلر فایرتیوب و واترتیوب چیست؟

    در بویلر فایرتیوب (Fire Tube) گازهای داغ حاصل از احتراق از داخل لوله‌ها عبور می‌کنند و آب اطراف آن‌ها گرم می‌شود. اما در بویلر واترتیوب (Water Tube) آب در داخل لوله‌ها جریان دارد و گازهای داغ در اطراف لوله‌ها حرکت می‌کنند. بویلرهای واترتیوب معمولاً برای فشار و ظرفیت بالاتر استفاده می‌شوند.

    راندمان بویلر صنعتی چگونه افزایش می‌یابد؟

    برای افزایش راندمان بویلر می‌توان از تجهیزاتی مانند اکونومایزر، کنترل دقیق احتراق، عایق‌کاری مناسب و سیستم تصفیه آب استفاده کرد. همچنین سرویس و نگهداری منظم نقش مهمی در حفظ راندمان بویلر دارد.

    چرا تصفیه آب در بویلر اهمیت دارد؟

    آب ورودی به بویلر در صورت داشتن املاح زیاد می‌تواند باعث رسوب‌گذاری و خوردگی لوله‌ها شود. این موضوع باعث کاهش راندمان، افزایش مصرف سوخت و حتی آسیب به تجهیزات می‌شود. به همین دلیل استفاده از سیستم‌های سختی‌گیر و تصفیه آب ضروری است.

    چه سوخت‌هایی در بویلرهای صنعتی استفاده می‌شود؟

    بویلرهای صنعتی می‌توانند با سوخت‌های مختلفی مانند گاز طبیعی، گازوئیل، مازوت، برق و سوخت‌های زیستی کار کنند. انتخاب سوخت مناسب به عواملی مانند هزینه انرژی، دسترسی به سوخت و الزامات زیست‌محیطی بستگی دارد.

    هر چند وقت یک‌بار باید بویلر سرویس شود؟

    بویلرهای صنعتی باید به صورت دوره‌ای و منظم مورد بازرسی و سرویس قرار گیرند. این سرویس‌ها شامل بررسی فشار، کنترل سطح آب، تمیزکاری لوله‌ها، رسوب‌زدایی و بررسی تجهیزات ایمنی است.

    فشار کاری بویلر به چه معناست؟

    فشار کاری بویلر، فشاری است که دستگاه در شرایط معمول بهره‌برداری در آن کار می‌کند. این مقدار با حداکثر فشار کاری مجاز (MAWP) یکسان نیست. فشار کاری باید متناسب با نیاز فرایند انتخاب شود و از حدود مجاز تعیین‌شده برای تجهیز تجاوز نکند.

    5/5 - (2 امتیاز)
    تصویر غزاله حدادزاده
    غزاله حدادزاده
    غزاله حداد یکی از نویسندگان متخصص مجله پیکامگ در حوزه ابزار دقیق و اتوماسیون صنعتی است. او با تسلط فنی بر سیستم‌ها و تجهیزات کنترل فرآیند، مقالاتی کاربردی و مرجع را برای متخصصان این صنعت خلق می‌کند. تمرکز خانم حداد بر تحلیل فناوری‌های نوین و ارائه راهکارهای عملیاتی برای ارتقاء عملکرد صنایع مادر است و همواره سطح دانش فنی مخاطبان پیکامگ را افزایش می‌دهد.
    مقالات مرتبط :
    دیدگاهتان را بنویسید

    نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

    جدیدترین مطالب
    فهرست مطالب
