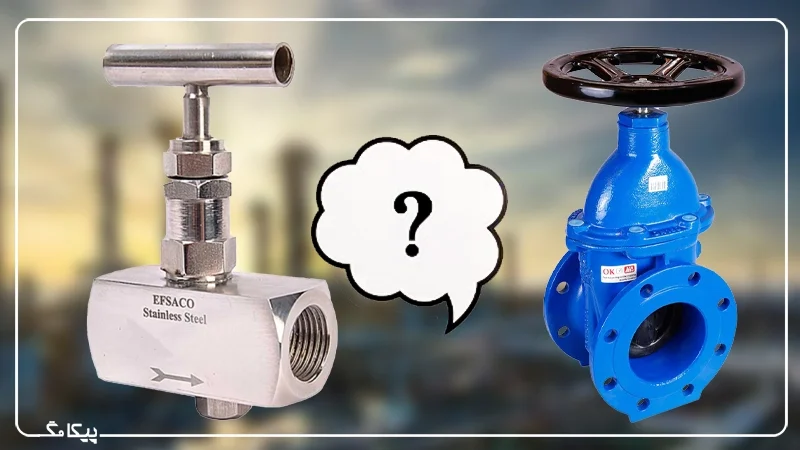

تفاوت شیر کشویی و شیر سوزنی

شیر کشویی و شیر سوزنی از مهم‌ترین و پرکاربردترین شیرآلات صنعتی هستند که تفاوت‌های کلیدی در شیوه‌ی کنترل جریان، دقت تنظیم و کاربرد دارند. با توجه به اینکه کنترل، قطع و تنظیم جریان سیالات در بسیاری از سیستم‌های پایپینگ توسط این شیرآلات انجام می‌شود، شناخت شیوه‌ی کار آن‌ها از اهمیت زیادی برخوردار است.

برای آگاهی از اینکه شیر کشویی بهتر است یا شیر سوزنی، باید شناخت دقیقی از ساختار، عملکرد و محدودیت‌های هر کدام داشت. به همین دلیل در این مقاله از پیکامگ با زبانی ساده اما دارای جزئیات فنی، به بررسی تفاوت شیر کشویی و شیر سوزنی می‌پردازیم و کاربردها، مزایا و معایب هر یک مقایسه می‌کنیم تا متناسب با شرایط کاری خود انتخابی آگاهانه داشته باشید.

پیکاتک با بهره‌گیری از متخصصان تجهیزات صنعتی و ابزار دقیق، در تمامی مراحل همراه شماست؛ از مشاوره و خرید شیرآلات صنعتی گرفته تا ارائه‌ی خدمات پس از فروش. در فروشگاه پیکاتک می‌توانید مدل‌های مختلفی از شیر کشویی و شیر سوزنی را مشاهده، بررسی و مقایسه کنید تا بهتر تصمیم بگیرید.

آشنایی با شیرآلات کشویی

شیر کشویی (Gate Valve) یا شیر دروازه‌ای (گیت ولو) یکی از رایج‌ترین انواع شیرآلات صنعتی است که برای قطع و وصل کردن کامل جریان سیال در خطوط لوله استفاده می‌شود. این شیر با حرکت خطی یک دیسک یا گیت، مسیر عبور سیال را به طور کامل باز و بسته می‌کند. به همین دلیل بیشتر در شرایطی به کار می‌رود که به جریان پایدار و بدون افت فشار قابل توجه، یا آب‌بندی مستحکم نیاز است. شیرهای کشویی معمولا برای کنترل دبی طراحی نشده‌اند و استفاده از آن‌ها در حالت نیمه‌باز می‌تواند باعث آسیب به اجزای داخلی شود.

⬅️ ساختار و اجزای اصلی شیر کشویی

ساختار شیر کشویی نسبتاً ساده اما مقاوم است و همین موضوع باعث شده تا در خطوط صنعتی با فشار و دمای بالا، کاربرد گسترده‌ای داشته باشد. اجزای اصلی این شیر شامل موارد زیر است:

• بدنه (Body): ساختار اصلی شیر که سیال از داخل آن عبور می‌کند.
• گیت یا دیسک (Gate): قطعه‌ی صفحه‌ای یا گوه‌ای-شکل که مسیر جریان را باز یا مسدود می‌کند.
• ساقه (Stem): وظیفه‌ی انتقال حرکت از عملگر یا فلکه به گیت را بر عهده دارد.
• نشیمن‌گاه (Seat): سطحی که گیت در حالت بسته روی آن قرار می‌گیرد.
• فلکه یا عملگر (Handwheel / Actuator): برای باز و بسته کردن دستی یا خودکار شیر استفاده می‌شوند.

⬅️ نحوه عملکرد شیر کشویی

عملکرد شیر کشویی مبتنی بر حرکت خطی گیت است. با چرخاندن فلکه یا فعال شدن عملگر، استم شیر حرکت کرده و گیت به صورت عمودی بالا یا پایین می‌رود. در حالت کاملاً باز، گیت به طور کامل از مسیر جریان خارج می‌شود و سیال بدون مانع عبور می‌کند. بدین ترتیب سیال افت فشار بسیار ناچیزی را تجربه می‌کند. در حالت بسته نیز گیت به طور کامل روی نشیمن‌گاه قرار گرفته و مسیر جریان کاملاً مسدود می‌شود.

⬅️ کاربردهای رایج شیر کشویی در صنعت

به دلیل طراحی ساده و قابلیت عبور جریان کامل، شیر کشویی در صنایع مختلفی کاربرد پیدا کرده است، از جمله:

• خطوط انتقال آب، بخار و سیالات صنعتی
• صنایع نفت، گاز و پتروشیمی
• نیروگاه‌ها و تأسیسات حرارتی
• خطوط با نیاز به باز یا بسته بودن کامل
• سیستم‌هایی با دبی بالا و افت فشار حساس

⬅️ مزایا و معایب شیر کشویی

مزایا:

• افت فشار بسیار کم در حالت کاملاً باز
• مناسب برای سیالات با دبی بالا
• ساختار ساده و عمر کاری نسبتاً بالا
• مناسب برای فشار و دمای بالا

معایب:

• نامناسب برای تنظیم و کنترل دبی
• زمان باز و بسته شدن نسبتاً طولانی
• احتمال آسیب به نشیمن‌گاه در حالت نیمه‌باز
• نیاز به فضای عمودی بیشتر نسبت به برخی شیرها

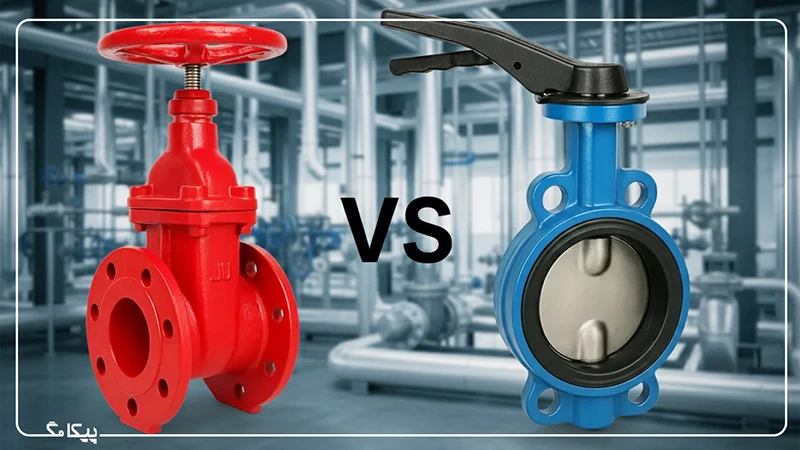

تفاوت شیر کشویی و پروانه ای

آشنایی با شیرآلات سوزنی

شیر سوزنی (Needle Valve) یا نیدل ولو نوعی شیر کنترلی دقیق است که برای تنظیم تدریجی و کنترل دقیق دبی جریان در سیستم‌های پایپینگ مورد استفاده قرار می‌گیرد. برخلاف شیر کشویی که بیشتر برای قطع و وصل کامل جریان طراحی شده است، شیر سوزنی امکان کنترل نرم و مرحله‌ای جریان سیال را فراهم می‌کند و به همین دلیل در کاربردهایی با دبی کم و حساسیت بالا به تغییرات جریان، اهمیت ویژه‌ای دارد.

ویژگی شاخص این شیر، وجود یک دیسک مخروطی‌شکل (سوزنی) است که با حرکت تدریجی خود، سطح مقطع عبور سیال را به‌صورت دقیق تغییر می‌دهد.

⬅️ ساختار و اجزای اصلی شیر سوزنی

ساختار شیر سوزنی به گونه‌ای طراحی شده که امکان کنترل بسیار دقیق جریان را فراهم کند. اجزای اصلی آن شامل موارد زیر است:

• بدنه (Body): معمولاً باریک و منطبق بر مسیر جریان است و طراحی زاویه‌دار دارد.
• سوزن یا پلاگ مخروطی (Needle / Plug): قطعه‌ی اصلی کنترل‌کننده‌ی دبی محسوب می‌شود.
• نشیمن‌گاه (Seat): محل تماس سوزن در حالت بسته است.
• ساقه (Stem): حرکت چرخشی فلکه را به حرکت خطی سوزن انتقال می‌دهد.
• فلکه یا عملگر (Handwheel): برای تنظیم دستی یا خودکار جریان از آن استفاده می‌شود.

⬅️ نحوه عملکرد شیر سوزنی

عملکرد شیر سوزنی بر اساس حرکت تدریجی سوزن مخروطی به سمت نشیمن‌گاه یا دور شدن از آن است. با چرخاندن فلکه، سوزن به آرامی بالا یا پایین می‌رود و سطح مقطع عبور سیال به صورت مرحله‌ای تغییر می‌کند. این مکانیزم کمک می‌کند تا اپراتور دبی جریان را با دقت بالا بدون تغییرات ناگهانی در سیستم تنظیم کند.

به دلیل همین ویژگی، شیر سوزنی معمولاً برای کنترل جریان استفاده می‌شود، نه صرفاً قطع و وصل سریع.

⬅️ کاربردهای رایج شیر سوزنی

شیرهای سوزنی، بیشتر در سیستم‌هایی به کار می‌روند که کنترل دقیق جریان اهمیت بالایی دارد، از جمله:

• خطوط ابزار دقیق و اندازه‌گیری
• سیستم‌های هیدرولیک و پنوماتیک
• تزریق سیالات با دبی کم
• خطوط نمونه‌برداری
• سیستم‌های فشار بالا با جریان محدود

⬅️ مزایا و معایب شیر سوزنی

مزایا:

• دقت بسیار بالا در تنظیم دبی
• کنترل نرم و بدون شوک جریان
• مناسب برای دبی‌های کم و کاربردهای حساس
• عملکرد پایدار در سیستم‌های کنترلی

معایب:

• افت فشار نسبتاً بالا
• نامناسب برای دبی‌های زیاد
• محدودیت در سایزهای بزرگ
• استهلاک بیشتر در صورت استفاده‌ی نادرست

تفاوت شیر کشویی و شیر کروی

تفاوت‌های شیرآلات کشویی با شیرآلات سوزنی

با وجود اینکه شیر کشویی و شیر سوزنی هر دو از پرکاربردترین شیرآلات صنعتی هستند، اما هدف طراحی و شیوه‌ی عملکرد آن‌ها کاملاً متفاوت است. شناخت این تفاوت‌ها به انتخاب صحیح شیر و جلوگیری از مشکلاتی مانند افت فشار، سایش زودهنگام و کنترل ناپایدار جریان کمک می‌کند. مهم‌ترین تفاوت‌های این دو نوع شیر را می‌توان به صورت زیر بیان کرد.

☑️ تفاوت در نحوه‌ی کنترل جریان

شیر کشویی تنها برای قطع و وصل کامل جریان طراحی شده است. در حالت کاملاً باز، گیت به طور کامل از مسیر جریان خارج می‌شود و سیال بدون مانع عبور می‌کند. در مقابل، شیر سوزنی علاوه بر باز و بسته کردن، برای کنترل تدریجی و دقیق جریان به کار می‌رود و امکان تنظیم مرحله‌ای دبی را فراهم می‌کند. به همین دلیل استفاده از شیر کشویی برای کنترل دبی توصیه نمی‌شود، در حالی که این کارکرد اصلی شیر سوزنی است.

☑️ تفاوت در دقت تنظیم دبی

همان‌طور که گفته شد، دقت تنظیم دبی در شیر سوزنی بسیار بالاتر از شیر کشویی است. طراحی سوزن مخروطی‌شکل در شیر سوزنی باعث می‌شود تغییرات کوچک در حرکت فلکه، تغییرات قابل کنترلی در دبی ایجاد کند. در مقابل، شیر کشویی چنین دقتی ندارد و تغییر موقعیت گیت معمولاً منجر به نوسانات شدید جریان می‌شود.

☑️ تفاوت در افت فشار

چون مسیر جریان شیر کشویی تقریباً مستقیم و بدون مانع است، در حالت کاملاً باز، افت فشار بسیار کمی ایجاد می‌کند. اما شیر سوزنی به دلیل مسیر باریک و پیچیده‌تر جریان، حتی در حالت باز نیز افت فشار بالاتری نسبت به شیر کشویی دارد که تا ۵.۵ برابر شیر کشویی هم می‌رسد. به همین دلیل شیر سوزنی برای خطوط با دبی بالا گزینه مناسبی نیست.

☑️ تفاوت در سرعت عملکرد

شیر کشویی برای قطع و وصل جریان طراحی شده و با توجه به این کارکرد ساده و مسیر جابه‌جایی با پیچیدگی کمتر، عملکرد سریع‌تری نسبت به شیر سوزنی دارد، هرچندبه دلیل حرکت خطی، باز و بسته شدن آن‌ها زمان می‌برد. در مقابل شیر سوزنی با توجه به کورس حرکتی گسترده‌تر، برای کنترل دقیق و تدریجی جریان طراحی شده و به همین دلیل به حرکت چند‌ دور فلکه و زمان بیشتری برای رسیدن به تنظیم صحیح نیاز دارد.

☑️ تفاوت در شکل ظاهری

شیر کشویی معمولاً بدنه‌ای بزرگ‌تر و کشیده‌تر با فلکه‌ای بزرگ دارد و به ویژه در مدل‌های ساقه بالارونده، ارتفاع کلی آن زیاد است؛ به همین دلیل بیشتر در خطوط انتقال با دبی بالا دیده می‌شود. در مقابل، شیر سوزنی طراحی جمع‌وجورتر و باریک‌تری دارد، فلکه‌ی آن کوچک‌تر است و ظاهر آن نشان‌دهنده‌ی تمرکز بر کنترل دقیق جریان به جای عبور حجم زیاد سیال است.

☑️ تفاوت در شیوه‌ی نصب

شیر کشویی معمولاً در خطوط اصلی و سایزهای بزرگ به صورت فلنجی نصب می‌شود و در اغلب موارد جهت نصب آن نسبت به جریان اهمیت ندارد. در مقابل، شیر سوزنی که بیشتر در سیستم‌های کنترلی و ابزار دقیق استفاده می‌شود، معمولاً به‌صورت پیچی (رزوه‌ای) نصب می‌گردد و به دلیل طراحی داخلی، رعایت جهت جریان در نصب آن ضروری است.

☑️ تفاوت در کاربرد صنعتی

شیر کشویی بیشتر در خطوط اصلی انتقال سیالاتی مانند آب، بخار، نفت و گاز و در شرایطی که تنها نیاز به باز یا بسته بودن جریان وجود دارد، استفاده می‌شود. در مقابل، شیر سوزنی در سیستم‌های ابزار دقیق، خطوط نمونه‌برداری و مدارهایی با دبی کم و حساسیت بالا به تغییرات جریان کاربرد دارد.

☑️ تفاوت در ساختار داخلی

ساختار داخلی شیر کشویی، شامل یک گیت صفحه‌ای یا گوه‌ای است که به صورت عمودی حرکت می‌کند، در حالی که شیر سوزنی دارای یک سوزن مخروطی‌شکل است که به آرامی به نشیمن‌گاه نزدیک یا از آن دور می‌شود. این تفاوت ساختاری، دلیل اصلی تفاوت عملکرد این دو شیر محسوب می‌شود.

☑️ تفاوت در استهلاک و عمر کاری

در صورت استفاده صحیح، شیر کشویی عمر کاری بالایی دارد؛ اما استفاده از آن در حالت نیمه‌باز می‌تواند باعث سایش گیت و نشیمن‌گاه شود. شیر سوزنی نیز در کاربردهای کنترلی عملکرد پایداری دارد، ولی اگر در خطوط با دبی بالا یا فشار نامناسب استفاده شود، استهلاک آن افزایش می‌یابد. بنابراین عمر کاری هر دو شیر به انتخاب درست و کاربرد صحیح وابسته است.

جدول مقایسه شیر کشویی و شیر سوزنی

شیر کشویی بهتر است یا شیر سوزنی؟ کدام را بخریم؟

پاسخ به این سؤال به شرایط کاری و هدف استفاده از شیر بستگی دارد و نمی‌توان یک گزینه را به صورت مطلق بهتر از دیگری دانست. هر کدام از این شیرها برای کاربرد خاصی طراحی شده‌اند و استفاده‌ی نادرست از آن‌ها می‌تواند عملکرد کلی سیستم را مختل کند.

⬅️ چه زمانی شیر کشویی انتخاب مناسبی است؟

شیر کشویی گزینه مناسبی است اگر:

• هدف اصلی قطع و وصل کامل جریان باشد.
• سیستم دارای دبی بالا باشد.
• افت فشار کم اهمیت بالایی داشته باشد.
• فضای کافی برای نصب شیر وجود داشته باشد.
• نیاز به تنظیم مداوم جریان وجود نداشته باشد.

در چنین شرایطی، شیر کشویی عملکرد ساده، پایدار و اقتصادی‌تری ارائه می‌دهد.

⬅️ چه زمانی شیر سوزنی گزینه بهتری است؟

شیر سوزنی انتخاب بهتری است اگر:

• نیاز به کنترل دقیق و تدریجی دبی وجود داشته باشد.
• دبی جریان کم یا حساس باشد.
• سیستم شامل ابزار دقیق یا مدار کنترلی باشد.
• تغییرات ناگهانی جریان قابل‌قبول نباشد.
• دقت کنترل از افت فشار مهم‌تر باشد.

در این کاربردها، شیر سوزنی امکان تنظیم پایدار و دقیق جریان را فراهم می‌کند.

اشتباهات رایج در انتخاب و استفاده از شیر کشویی و شیر سوزنی

با وجود تفاوت‌های مشخص میان شیر کشویی و شیر سوزنی، در عمل اشتباهاتی در انتخاب یا نحوه استفاده از این دو شیر رایج است که می‌تواند باعث کاهش عمر تجهیز و افت عملکرد سیستم شود. مهم‌ترین این اشتباهات عبارت‌اند از:

• استفاده از شیر کشویی برای تنظیم دبی جریان: شیر کشویی برای کنترل جریان طراحی نشده است و استفاده از آن در حالت نیمه‌باز باعث ایجاد لرزش، سایش گیت و آسیب به نشیمن‌گاه می‌شود.
• به‌کارگیری شیر سوزنی در خطوط با دبی بالا: طراحی شیر سوزنی برای دبی‌های کم است و استفاده از آن در جریان‌های حجیم، افت فشار زیاد و استهلاک سریع را به دنبال دارد.
• نادیده گرفتن افت فشار سیستم: انتخاب شیر سوزنی بدون توجه به افت فشار مجاز سیستم می‌تواند عملکرد کل مدار را تحت تأثیر قرار دهد.
• انتخاب شیر بر اساس قیمت به‌جای کاربرد: انتخاب شیر ارزان‌تر بدون توجه به هدف کنترلی یا قطع و وصل جریان، در بلندمدت هزینه‌های تعمیر و توقف سیستم را افزایش می‌دهد.
• توجه نکردن به شرایط کاری سیال: دما، فشار، نوع سیال و وجود ذرات معلق عواملی هستند که در انتخاب بین شیر کشویی و سوزنی باید لحاظ شوند.

جمع‌بندی

شیر کشویی و شیر سوزنی هر دو از شیرآلات پرکاربرد صنعتی هستند، اما برای اهداف کاملاً متفاوتی طراحی شده‌اند. شیر کشویی گزینه‌ای مناسب برای قطع و وصل کامل جریان در خطوط با دبی بالا و افت فشار کم است، در حالی که شیر سوزنی برای تنظیم دقیق و تدریجی دبی در سیستم‌های کنترلی و ابزار دقیق کاربرد دارد.

در انتخاب بین این دو شیر، توجه به عواملی مانند نوع کاربرد، میزان دبی، حساسیت سیستم به تغییرات جریان و افت فشار اهمیت زیادی دارد. در واقع نمی‌توان گفت کدام به طور مطلق بهتر است، بلکه انتخاب صحیح، باید بر اساس انتخاب متناسب با شرایط کاری انجام شود. با شناخت دقیق تفاوت‌های عملکردی و ساختاری این دو شیر، می‌توان از بروز خطاهای رایج جلوگیری کرد و عملکرد ایمن و پایدار سیستم را در بلندمدت تضمین نمود.
