آموزش کالیبره کردن ترانسمیتر فشار

ترانسمیتر فشار ابزاری حساس برای تبدیل فشار مکانیکی به سیگنال ‌های الکتریکی استاندارد است که نقشی حیاتی در پایش فرآیندهای صنعتی ایفا می ‌کند. با این حال، حتی باکیفیت ‌ترین سنسورها نیز به دلیل نوسانات دمایی، ارتعاشات محیطی و استهلاک قطعات، به مرور زمان دچار پدیده رانش یا Drift  می ‌شوند که باعث ایجاد انحراف در خروجی می‌ شود. آموزش کالیبره کردن ترانسمیتر فشار به شما این امکان را می ‌دهد تا با شناسایی و اصلاح این انحرافات، دقت سیستم را به حالت استاندارد بازگردانید.

پیکاتک به عنوان مرجع تخصصی تامین و مشاوره تجهیزات ابزار دقیق، در کنار عرضه محصولات برندهای معتبر جهانی، دانش فنی لازم برای نگهداری و بهینه ‌سازی تجهیزات را در اختیار متخصصان قرار می ‌دهد تا تداوم تولید در صنایع با بالاترین استانداردهای ایمنی حفظ شود.

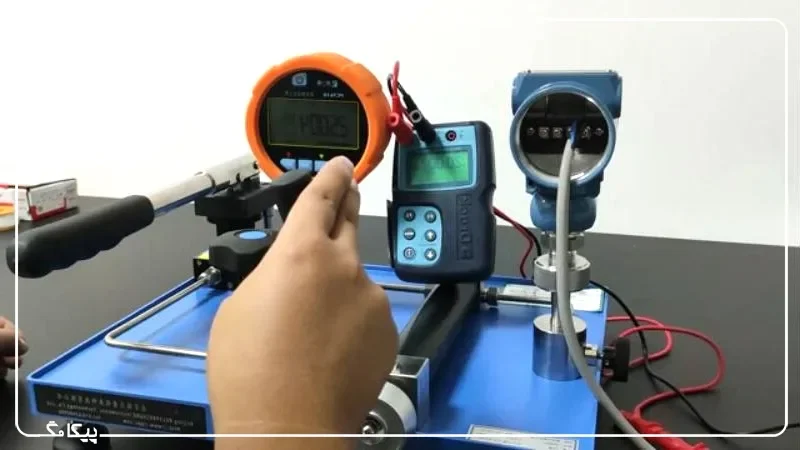

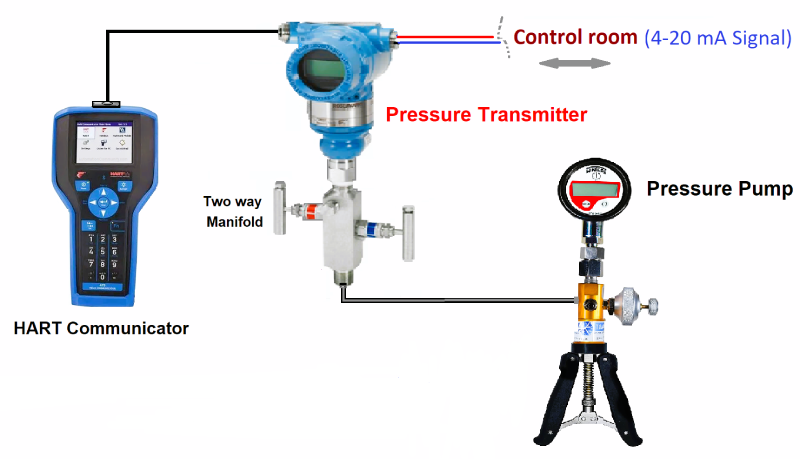

تجهیزات مورد نیاز برای کالیبره کردن ترانسمیتر فشار

برای اجرای یک کالیبراسیون دقیق و قابل استناد، داشتن ابزارآلات مرجع که خود دارای گواهینامه کالیبراسیون معتبر باشند، الزامی است. پیش از شروع کار، میز تست خود را با تجهیزات زیر آماده کنید:

• کالیبراتور فشار یا پمپ دستی: برای ایجاد فشار فیزیکی دقیق و شبیه ‌سازی شرایط عملیاتی بر روی سنسور ترانسمیتر به کار می رود. این پمپ باید مجهز به یک گیج مرجع با دقت بالاتر از خود ترانسمیتر باشد.
• مولتی ‌متر دیجیتال: جهت قرائت جریان خروجی ترانسمیتر (معمولا در محدوده ۴ تا ۲۰ میلی‌آمپر) است. دقت مولتی‌ متر در تشخیص کسری از میلی ‌آمپر برای کالیبراسیون بسیار مهم است.
• منبع تغذیه: تامین ولتاژ مستقیم معمولاً ۲۴ ولت DC برای راه‌اندازی ترانسمیتر در لوپ تست.
• کامونیکیتور: در صورتی که با ترانسمیترهای هوشمند (Smart) سروکار دارید، برای دسترسی به تنظیمات داخلی، تغییر واحدها و انجام کالیبراسیون نرم ‌افزاری (Zero/Span Trim) به این دستگاه نیاز خواهید داشت.
• مقاومت ۲۵۰ اهم: در صورت استفاده از پروتکل HART، برای برقراری ارتباط پایدار بین مودم و ترانسمیتر.

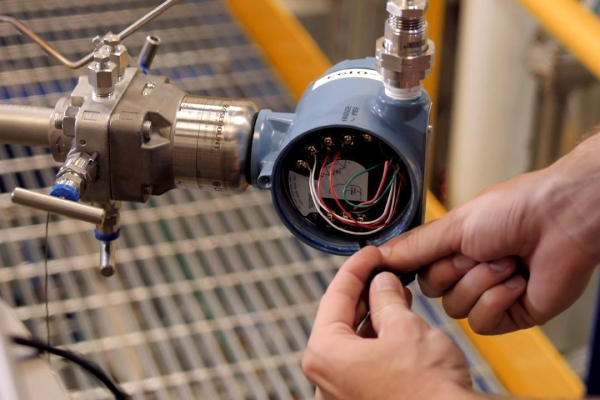

مراحل پیش از کالیبراسیون؛ ایمنی و آماده ‌سازی

پیش از آنکه ابزارهای مرجع را به ترانسمیتر متصل کنید، باید شرایط را برای یک تست دقیق و بدون خطر فراهم کنید. کالیبراسیون در سایت (In-situ) یا روی میز تست (Bench Test)  نیازمند رعایت پروتکل‌ های ایزولاسیون است. در ادامه این مراحل را با هم مرور می کنیم:

☑️ایزوله کردن ترانسمیتر از پروسه

اولین گام، جدا کردن سنسور از فشار خط فرآیند است. اگر ترانسمیتر به درستی ایزوله نشود، فشار سیال داخل لوله ‌ها با فشار پمپ دستی شما تداخل پیدا کرده و کالیبراسیون را غیرممکن می ‌کند؛ همچنین ریسک نشت سیالات خطرناک وجود دارد.

• استفاده از منیفولد: در ترانسمیترهای فشار قلمی معمولا از یک شیر ایزوله (Block Valve)  استفاده می‌ شود، اما در ترانسمیترهای اختلاف فشار (DP)، شما با یک منیفولد ۳ راهه یا منیفولد ۵ راهه سروکار دارید. برای ایزوله کردن، ابتدا شیرهای High و Low سمت پروسه را ببندید.
• اطمینان از مسدود بودن مسیر: از بسته شدن کامل شیرها اطمینان حاصل کنید تا سیال فرآیند به سمت تجهیز نشت نکند.

☑️ تخلیه فشار محبوس

بستن شیرهای اصلی به معنای صفر شدن فشار پشت سنسور نیست. فشار باقیمانده در محفظه ترانسمیتر می‌ تواند باعث بروز خطا در نقطه صفر (Zero) و یا آسیب به تکنسین در هنگام باز کردن اتصالات شود.

• استفاده از شیر تخلیه: با باز کردن پیچ Vent یا استفاده از شیر تخلیه روی منیفولد، فشار محبوس را به آرامی تخلیه کنید.
• تایید فشار صفر: با نگاه کردن به نمایشگر خود ترانسمیتر یا گیج ‌های محلی، مطمئن شوید که فشار دقیقا به مقدار اتمسفر رسیده است. تنها پس از این مرحله است که می ‌توانید پمپ دستی کالیبراسیون را به درگاه ورودی ترانسمیتر متصل کنید.

نکته ایمنی: اگر سیال فرآیند سمی، خورنده یا با دمای بسیار بالا است، تخلیه باید در ظرف مخصوص یا مسیر درین (Drain) ایمن انجام شود. هرگز مستقیما در مقابل مسیر خروجی پیچ تخلیه نایستید.

راهنمای گام ‌به‌ گام کالیبراسیون عملیاتی

پس از آماده ‌سازی و ایمن ‌سازی، نوبت به تنظیم دقیق خروجی ترانسمیتر در مقابل فشار ورودی می ‌رسد. این فرآیند بسته به تکنولوژی ساخت تجهیز، به دو روش کلی انجام می ‌شود:

۱)  روش کالیبراسیون سنتی  (Zero & Span)

در مدل ‌های آنالوگ و قدیمی ‌تر، تنظیمات از طریق پتانسیومترهای روی برد (پیچ ‌های کوچک) یا دکمه ‌های فیزیکی زیر درپوش ترانسمیتر انجام می‌ شود.

• تنظیم نقطه صفر: در حالی که ورودی ترانسمیتر باز به اتمسفر است (فشار صفر)، خروجی باید دقیقا 4mA  باشد. اگر عدد متفاوتی روی مولتی ‌متر می ‌بینید، پیچ Zero را تا رسیدن به این عدد بچرخانید.
• تنظیم نقطه بازه: بیشترین فشار مجاز (URV) را توسط پمپ دستی اعمال کنید. خروجی باید دقیقا ۲۰ mA  را نشان دهد. در غیر این صورت، از پیچ Span  برای اصلاح استفاده کنید.
• تکرار: در روش سنتی، تنظیم Span ممکن است نقطه Zero را کمی جابه‌جا کند. بنابراین باید این مراحل را حداقل ۲ تا ۳ بار تکرار کنید تا هر دو نقطه در دقیق‌ ترین حالت ثابت شوند.

نکته: دقت مولتی‌ متر و پتانسیومترها بسیار مهم است؛ استفاده از ابزار با دقت کافی (۰.۰۱ mA یا کمتر) توصیه می‌ شود. برای ترانسمیترهای اختلاف فشارDP، بهتر است ابتدا فشار High و Low را تراز کنید تا خطای Offset اولیه کاهش یابد.

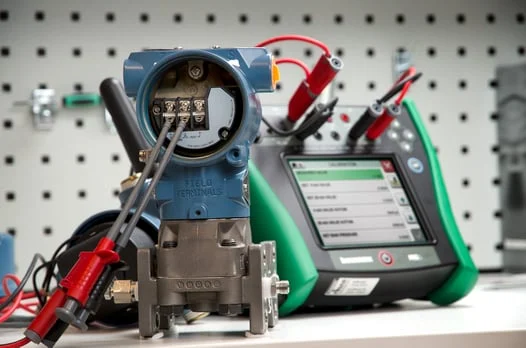

۲) کالیبراسیون هوشمند  (HART Alignment)

در ترانسمیترهای هوشمند، تنظیمات بسیار سریع‌ تر و دقیق ‌تر انجام می ‌شود. در اینجا ما با مفاهیم نرم ‌افزاری سروکار داریم.

• اتصال HART: ارتباط‌گر را به پایانه ‌های خروجی (به صورت موازی) متصل کنید.
• تست لوپ (Loop Test): ابتدا با استفاده از دستگاه HART، سیگنال ‌های ثابت ۴ و ۲۰ میلی‌ آمپر به اتاق کنترل بفرستید تا از صحت سیم‌ کشی مطمئن شوید.
• تغییر رنج (Re-ranging): اگر نیاز است محدوده اندازه ‌گیری را تغییر دهید (مثلا از ۱۰ بار به ۸ بار)، مقادیر LRV و URV را در منوی Setup ویرایش کنید.
• سنسور تریم (Sensor Trim): این دقیق ‌ترین روش است. فشار مرجع پمپ را به ترانسمیتر اعمال کنید و به دستگاه HART بگویید که فشار ورودی دقیقا چقدر است تا پردازنده داخلی، انحرافات را به صورت دیجیتالی صفر کند.

نکته: قبل از Sensor Trim، اطمینان از صحت گیج مرجع و فشار ورودی برای کالیبراسیون ضروری است. همچنین برای تغییر رنج (Re-ranging)، بررسی محدوده ایمن فشار و ولتاژ الزامی است تا از آسیب به سنسور جلوگیری شود.

۳) جدول تست ۵ نقطه ‌ای و بررسی خطی بودن  (Linearity Test)

کالیبره کردن فقط در دو نقطه صفر و صد درصد کافی نیست. برای اطمینان از عملکرد صحیح ترانسمیتر در تمام بازه کاری، باید تست ۵ نقطه ‌ای را مطابق جدول زیر انجام دهید. این تست به شما می ‌گوید که آیا سنسور دچار خطای پسماند (Hysteresis) یا عدم خطی ‌بودن شده است یا خیر.

نکته فنی: تست را یک بار در مسیر رفت (افزایش فشار) و یک بار در مسیر برگشت (کاهش فشار) انجام دهید. اگر اختلاف زیادی در یک نقطه ثابت (مثلا ۵۰٪) بین مسیر رفت و برگشت باشد، سنسور دچار خطای پسماند می شود و احتمالا نیاز به تعویض یا تعمیرات اساسی دارد.

عیب ‌یابی و رفع خطاهای احتمالی

حتی پس از طی کردن تمام مراحل، ممکن است با رفتارهای غیرمنتظره ‌ای در تجهیز روبرو شوید. در ادامه به دو چالش بسیار رایج در کالیبراسیون ترانسمیتر فشار می ‌پردازیم:

🔹اگر خروجی روی ۴ میلی ‌آمپر ثابت ماند، چه کنیم؟

این یکی از کلافه ‌کننده‌ ترین وضعیت‌ ها برای تکنسین‌ هاست. اگر با افزایش فشار پمپ، خروجی همچنان روی ۴میلی آمپر باقی ماند، موارد زیر را بررسی کنید:

• مسدود بودن درگاه ورودی (Orifice): ذرات معلق یا رسوبات ممکن است مسیر رسیدن فشار به دیافراگم سنسور را مسدود کرده باشند.
• وضعیت Loop Test در HART: بررسی کنید که آیا ترانسمیتر در حالت “تست لوپ” نرم ‌افزاری باقی مانده است یا خیر. در این حالت، خروجی روی عدد مشخصی قفل می ‌شود.
• خرابی دیافراگم: اگر فشار اعمال می ‌شود اما تغییری در سیگنال نیست، احتمال دفرمه شدن یا شکستن سنسور داخلی وجود دارد.

🔹تفاوت خطای Zero Shift  با خطای  Span

شناخت نوع خطا به شما کمک می ‌کند تا بفهمید مشکل از کجاست:

• خطای Zero Shift یا انحراف صفر: در این حالت، تمام نقاط اندازه‌گیری به یک میزان ثابت (مثلا ۰.۵ میلی‌آمپر) جابه‌جا شده ‌اند. این خطا معمولا ناشی از تغییرات دمایی یا نصب فیزیکی تجهیز است و به راحتی با تنظیم نقطه Zero رفع می‌ شود.
• خطای Span یا انحراف بازه: در اینجا انحراف در نقطه صفر ناچیز است، اما هر چه فشار بالاتر می ‌رود، فاصله عدد قرائت شده با عدد استاندارد بیشتر می ‌شود. این خطا نشان‌ دهنده تغییر در حساسیت سنسور (Gain) است و نیاز به کالیبراسیون دقیق ‌تر در نقطه URV دارد.

چک ‌لیست نهایی پیش از تحویل تجهیز

کالیبراسیون ترانسمیتر فشار تنها یک تنظیم ساده نیست، بلکه تضمین ‌کننده صحت داده‌ هایی است که سیستم ‌های کنترلی (PLC/DCS) بر اساس آن ‌ها تصمیم ‌گیری می‌ کنند. در انتهای کار، حتما گواهینامه کالیبراسیون صادر کنید. این مستندات شامل تاریخ، نام تکنسین، خطای قبل و بعد از تنظیم و استانداردهای مرجع استفاده شده است که در ممیزی ‌های ISO و بازرسی ‌های فنی نقشی حیاتی دارند.

• آیا تمامی پیچ‌ های تخلیه (Vent) و درین کاملا بسته و آب ‌بندی شده‌ اند؟
• آیا تنظیمات تغییر رنج (Re-ranging) در صورت لزوم انجام شده است؟
• آیا سیگنال خروجی در اتاق کنترل با مقدار اعمال شده همخوانی دارد؟
• آیا منیفولد در وضعیت عملیاتی (Normal Run) قرار گرفته است؟

نتیجه ‌گیری

دقت در کالیبراسیون زمانی معنا پیدا می ‌کند که شما از تجهیزاتی با کیفیت ساخت بالا و تکرارپذیری استاندارد استفاده کنید. سنسورهای بی ‌کیفیت به دلیل نرخ رانش بالا، هزینه‌ های نگهداری و کالیبراسیون شما را چندین برابر می‌ کنند.

اگر به دنبال خرید ترانسمیتر فشار از برندهای معتبری چون  Rosemount، Endress+Hauser  یا Yokogawa هستید و یا برای تجهیز آزمایشگاه کالیبراسیون خود به پمپ ‌های دستی و کالیبراتورهای دقیق نیاز دارید، فروشگاه ابزار دقیق پیکاتک همراه شماست. ما در پیکاتک علاوه بر تامین کالای اصل، مشاوره‌ های فنی لازم برای انتخاب بهینه ‌ترین تجهیزات متناسب با بودجه و نیاز صنعتی شما را ارائه می ‌دهیم. برای دریافت لیست قیمت و مشاهده مشخصات فنی محصولات، همین حالا به وب‌سایت پیکاتک مراجعه کنید.
