چطور ممکن است یک نقشه هوک آپ اشتباه ترانسمیتر فشار را در کمتر از یک هفته از کار بیاندازد؟ کافی است در نقشه یک خط بخار ۲۵۰ درجه، نصب سیفون را فراموش کنید یا ترانسمیتر را بالاتر از Prosses Tap نصب نمایید. در این صورت بخار داغ مستقیم وارد دیافراگم سنسور شده و روغن پر کننده را میسوزاند. چند نفر از طراحانی که نقشه هوک آپ ابزار دقیق میکشند، واقعاً میدانند که شیب لولهکشی برای گاز باید برعکس مایع باشد؟

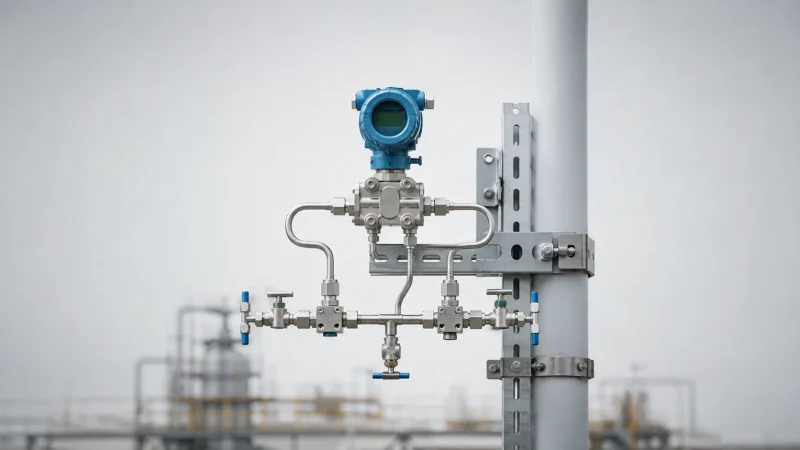

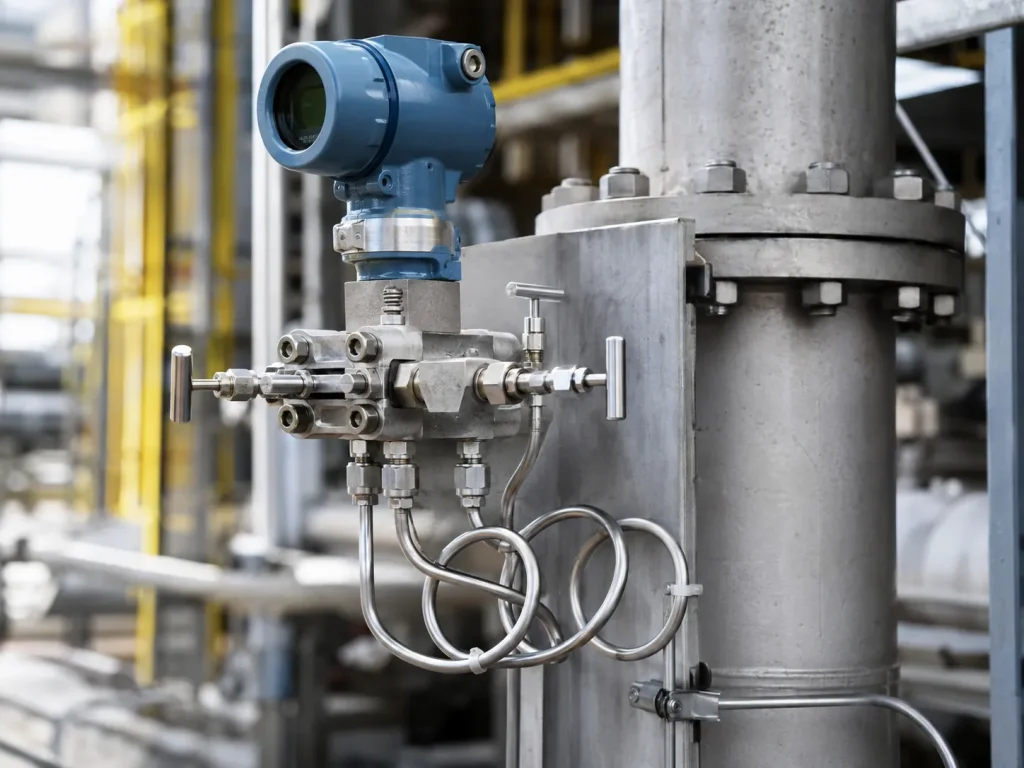

هوک آپ (Hook-up) در ابزار دقیق به نقشههایی گفته میشود که مسیر دقیق اتصال یک تجهیز ابزار دقیق مانند ترانسمیتر، گیج فشار یا پرشر سوئیچ را به خط فرایند نشان میدهند. هوک آپ ابزار دقیق به تکنسینها میگوید دقیقاً چه چیزی را با چه سایزی در کجا نصب کنند. اما مهمترین نکتهای که در بسیاری از نقشههای هوک آپ اشتباه کشیده میشود، جهت شیب لولهکشی نسبت به نوع سیال است که در این مقاله با جزئیات کامل بررسی خواهیم کرد.
نقشههای هوک آپ چه اطلاعاتی دارند؟
نقشه هوک آپ ابزار دقیق ارتباط بین طراحی مهندسی و اجرای میدانی است. نقشهای که طرحهای تئوری P&ID را به واقعیت لوله و اتصالات در میدان عمل تبدیل میکند. طبق استاندارد ISA-5.1 نقشه هوک آپ باید دارای تمام جزئیات نصب یک تجهیز ابزار دقیق باشد. به شکلی که از Process Tap (نقطه اتصال به فرایند) تا خود دستگاه هیچ ابهامی برای تکنسین نصاب باقی نگذارد. همچنین مطابق با الزامات ASME B31.3 جنس و سایز Tubing باید متناسب با دما و فشار طراحی فرایند انتخاب گردد. در جدول زیر تمامی اجزا و اطلاعات کلیدی در نقشههای هوک آپ را با جزئیات بررسی کردهایم:
| اطلاعات موجود در نقشه هوک آپ | توضیحات فنی |
| تجهیز ابزار دقیق | – درج نوع و مدل دقیق دستگاه ابزار دقیق (ترانسمیترها، گیجها، سوئیچها و… )
– درج شماره دستگاه |
| Process Tap | درج دقیق نقطه اتصال به خط فرایند |
| Manifold | ثبت دقیق شیرهای ۲، ۳ یا ۵ راهه برای ایزوله، تخلیه یا کالیبراسیون |
| Tubing (لوله کشی) | ثبت دقیق سایز لولهها، جنس لولهها و مسیر دقیق عبور لوله از Tap تا تجهیز |
| Fitting (اتصالات) | – نوع اتصال اعم از Compression یا Welded و…
– سایز اتصال، تعداد زانوییها، تبدیلها و… |
| شیرها | درج اطلاعات دقیق انواع شیر ایزوله، شیر تخلیه (Vent/Drain) و شیر کالیبراسیون |
| سیفون (Siphon) | ثبت دقیق اطلاعات سیفونها که در خطوط بخار نصب میشود. |
| شیب لوله کشی (Slope) | ثبت دقیق شیب لولهکشی تجهیزات ابزار دقیق:
– برای مایعها به سمت Drain – برای گازها به سمت Process Tap |
| جهت نصب تجهیزات | درج دقیق اطلاعات نصب مانند جهت یا ارتفاع ترانسمیتر نسبت به Process Tap |
| لیست مواد | فهرست کامل قطعات با کد فنی، تعداد و مشخصات برای خرید یا تحویل از انبار |
| جهت جریان | درج دقیق فلش نشان دهنده جهت سیال در خط فرایند |
انواع نقشه هوک آپ براساس نوع سیال
نقشههای هوک آپ در ابزار دقیق را براساس نوع سیال فرایند طراحی میکنند. تصمیمی که مستقیماً بر دقت اندازهگیری، طول عمر تجهیز و ایمنی فرایند تاثیرگذار است. طبق استاندارد ISA-5.1 موقعیت نصب ترانسمیتر نسبت به Process Tap باید براساس فاز سیال اعم از مایع، گاز یا بخار انتخاب شود. برای مایعات ترانسمیتر را پایینتر از Tap نصب میکنند تا مسیر همیشه پر از مایع باقی بماند و حبابهای هوا در بالاترین نقطه تخلیه شوند. در مقابل برای گازها باید ترانسمیتر را بالاتر از Tap قرار داد تا کندانس به خط برگشته و وارد سنسور نشود. همچنین مطابق الزامات ASME B31.3 استفاده از سیفون با جنس استنلس استیل ۳۱۶ در خطوط بخار تا پیش از ترانسمیترها الزامی است. این موارد تنها نکات مقدماتی طراحی نقشههای هوک آپ براساس نوع سیال است. در ادامه انواع این نقشهها را با جزئیات بیشتری بررسی میکنیم.
نقشه هوک آپ مایعات
در نقشههای هوک آپ مخصوص مایعات، ترانسمیتر را همیشه پایینتر از Process Tap نصب میکنند. زیرا اگر بالاتر باشد، حبابهای هوا در مسیر جمع شده و سیگنال فشار را نوسانی و غیر قابل اعتماد میکند. مطابق با استاندارد ISA-5.1 موقعیت ترانسمیتر نسبت به Tap باید طوری انتخاب شود که همیشه مسیر لولهکشی پر از مایع باقی بماند و هیچ نقطه بالایی بدون شیر Vent وجود نداشته باشد.
در هوک آپ مایعات شیر Vent در بالاترین نقطه مسیر نصب میشود تا حبابها به طور طبیعی جمع شده و هواگیری قبل از راهاندازی ممکن شود. همچنین شیب لولهکشی را به سمت پایین (Drain) اجرا میکنند تا در صورت نیاز قابلیت تخلیه کامل مسیر ممکن شود. از طرفی مطابق استاندارد ASME B31.3 جنس لوله باید با ویژگیهای شیمیایی سیال سازگار باشد. به عنوان مثال برای طراحی لوله انتقال آب از فولاد کربنی استفاده میکنند، اما برای بخار داغ فولاد آلیاژی کروم-مولیبدن مناسب است. همچنین برای طراحی هوک آپ انتقال مواد شیمیایی از استیل ۳۱۶ قرار میدهند.
| ویژگی فنی | مشخصات نقشه هوک آپ برای مایعات |
| موقعیت ترانسمیتر | پایینتر از Tap |
| هدف از طراحی | – جلوگیری از جمع شدن حباب هوا در مسیر
– مسیر همیشه پر از مایع باقی بماند |
| جهت شیب لولهکشی | به سمت پایین |
| شیر Vent | در بالاترین نقطه مسیر برای هواگیری |
| شیر Drain | در پایینترین نقطه برای تخلیه کامل در زمان تعمیرات |
| جنس Tubing | سازگار با خواص شیمیایی سیال
– استیل ۳۱۶ برای مواد شیمیایی – فولاد کربن برای آب و بخار داغ |
| سایز Tubing | یا اینچ (بسته به نوع ویسکوزیته سیال) |
| اشتباهات رایج | نصب ترانسمیتر بالاتر از Tap و باقی ماندن حباب در مسیر |
| استاندارد مرجع | – ISA-5.1
– ASME B31.3 |
نقشه هوک آپ گازها
مطابق با استاندارد ISA-5.1 نقشه هوک آپ در ابزار دقیق گازها باید به شکلی باشد که ترانسمیتر همیشه بالاتر از Process Tap قرار بگیرد. زیرا اگر در موقعیت پایینتری نصب شود، کندانس در مسیر جمع میشود و فشار را بیشتر از مقدار واقعی نشان میدهد. اما در کل نقشه هوک آپ برای گازها باید به شکلی طراحی شود که هر گونه مایع میعان شده (کندانس) به سمت خط فرایند برگردد و وارد محفظه سنسور ترانسمیتر نشود. در نقشه هوک آپ برای گازها، شیر Drain را در پایینترین نقطه مسیر نصب میکنند تا تخلیه دورهای امکانپذیر باشد.
شیب لولهکشی در نقشه هوک آپ برای گازها به سمت بالا است تا ترانسمیتر در مرتفعترین نقطه مسیر قرار بگیرد و هر کندانس که در لوله شکل گرفته، خود به خود به سمت خط برگردد. همچنین اگر سیال گازی دارای ذرات جامد یا آلودگی است، حتماً تا قبل از ترانسمیتر یک فیلتر یا صافی نصب میشود. طبق استاندارد ASME B31.3 برای سرویسهای خطرناک ( گازهای سمی یا اشتعال پذیر) اتصالات رزوهای به دلیل ریسک نشتی محدودیت دارد. لذا اتصالات جوشی در ارجحیت هستند. با این حال در سایزهای کوچک تیوبینگ ابزار دقیق استفاده اتصالات از نوع Compression برای عبور گازهای قابل اشتعال یا سمی کاربرد گسترده دارد.
| ویژگی | مشخصات نقشه هوک آپ برای گازها |
| موقعیت نصب ترانسمیتر | بالاتر از Tap |
| هدف از طراحی | – جلوگیری از ورود کندانس به سنسور
– کندانس خود به خود به خط باز میگردد |
| جهت شیب لوله کشی | به سمت بالا برای تخلیه کندانس |
| پایینترین نقطه مسیر | Process Tap |
| بالاترین نقطه مسیر | ترانسمیتر (دور از کندانس) |
| موقعیت درین | در پایینترین نقطه برای تخلیه کندانس باقی مانده |
| موقعیت شیر Vent | در بالاترین نقطه (نزدیک ترانسمیتر) |
| جنس Tubing | مطابق با خواص شیمیایی گاز:
– استیل ۳۱۶ برای گازهای خورنده – فولاد کربن برای گازهای شیرین |
| سایز Tubing | یا اینچ |
| استاندارد مرجع | – ISA-5.1
– ASME B31.3 |
نقشه هوک آپ بخارها
در طراحی نقشه هوک آپ ابزار دقیق بخار همیشه ترانسمیترها را با سیفون و Wet Leg (بالشتک محافظ) متصل میکنند. زیرا بخار داغ تا دمای ۲۵۰ درجه سانتیگراد قادر است مستقیم دیافراگم سنسور را سوزانده و روغن پر کننده را در عرض چند روز تبخیر نماید. مطابق استاندارد ASME B31.3 استفاده از سیفون با لوله حلقهای (Pigtail) از جنس استیل ۳۱۶ برای خطوط بخار با دمای بالاتر از ۱۵۰ درجه سانتیگراد الزامی است.
این سیفون باید بین Process Tap و ترانسمیتر نصب شود تا بخار داغ وارد لوله مارپیچی آن شده و حرارت خود را به محیط پس بدهد و در نهایت به کندانس (آب داغ) تبدیل گردد. سپس این کندانس مسیر بین سیفون و ترانسمیتر را پر میکند تا یک بالشتک محافظ (Wet Leg) بین بخار و دیافراگم شکل بگیرد. Wet Leg در نقشههای هوک آپ بخارها همیشه در بالاترین نقطه مسیر روی منیفولد ترانسمیتر نصب میشود تا کاملاً با آب پر گردد. در غیر این صورت هوای محبوس در مسیر، فشار را کمتر از مقدار واقعی نشان خواهد داد. در بیشتر طراحیهای رایج، ترانسمیتر را پایینتر از Process Tap نصب میکنند تا سیفون و Wet Leg به راحتی از کندانس پر شوند. شیب لولهکشی در نقشه هوک آپ بخارها به سمت پایین (Drain) است.
| ویژگی | مشخصات هوک آپ بخار |
| موقعیت ترانسمیتر | پایینتر از Tap |
| هدف از طراحی | سیفون و Wet Leg پایینتر از Tap قرار بگیرند و کندانس مسیر را پر میکند. |
| جهت شیب لولهکشی | از ترانسمیتر به سمت پایین (Drain) |
| پایین نقطه مسیر | شیر Drain (برای تخلیه کامل در زمان تعمیرات) |
| بالاترین نقطه مسیر | شیر Vent روی منیفولد ترانسمیتر |
| جنس سیفون | متناسب با نوع بخار استیل ۳۱۶ (استاندارد ASME B31.3) |
| جنس Tubing | استیل ۳۱۶ (برای تحمل دمای بالا و جلوگیری از خوردگی) |
| سایز Tubing | اینچ |
| استاندارد مرجع | – ASME B31.3 (طراحی سیفون در دمای بالای ۱۵۰ درجه)
– ISA-5.1 (طراحی شیب و موقعیت شیرها) |
انواع نقشه هوک آپ براساس نوع تجهیز
نقشه هوک آپ ابزار دقیق بسته به نوع تجهیز پیچیدگیها و اجزای متفاوتی دارد. از نقشه اتصال یک گیج فشار ساده با یک شیر قطع کن تا یک ترانسمیتر اختلاف فشار با منیفولد ۵ راهه به کلی متفاوت هستند. شناخت تفاوتهای این نقشهها برای هر طراح و تکنسین ابزار دقیق ضروری است، زیرا یک اشتباه در انتخاب منیفولد یا جانمایی شیرها میتواند دسترسی برای کالیبراسیون را غیر ممکن نماید. در ادامه ۵ نوع نقشه اصلی هوک آپ برای انواع تجهیزات ابزار دقیق را بررسی میکنیم.
نقشه هوک آپ برای گیج فشار
در طراحی هوک آپ گیج فشار، سادهترین نقشه را با بیشترین دقت میکشید. چون گیج تنها تجهیز ابزار دقیق است که اپراتور مستقیم به آن نگاه میکند و یک نصب اشتباه به تصمیمی خطرناک در فرایند منجر میشود. در طراحی نقشه هوک آپ برای گیج فشار از شیر قطع کن بین Process Tap و گیج استفاده میکنند تا در زمان تعویض یا کالیبراسیون بدون قطع فرایند قابل جدا شدن باشد.
نقشه هوک آپ گیجها هرگز بدون شیر قطع کن نیستند. زیرا اگر گیج بشکند، باید کل واحد را برای تعویض یک قطعه جزئی بخوابانید. همچنین در سیستمهای بخار، شیر قطع کن باید قبل از سیفون و نزدیک به محل انشعاب نصب شود. با این کار در صورت بروز نشتی در سیفون یا نیاز به تعمیرات، میتوان از بستن شیر مسیر را بدون خوابندن کل خط ایزوله کرد. من این چالش را در طراحی نقشه هوک آپ گیج یک کارخانه قند تجربه کردم. زمانیکه سیفون را بعد از شیر قطع کن طراحی کرده بودم و بعدها که همان سیفون در کارخانه ترک برداشته بود، حدود ۲۰ تن بخار هدر رفت تا توانسته بودند سیستم را پایدار نمایند.

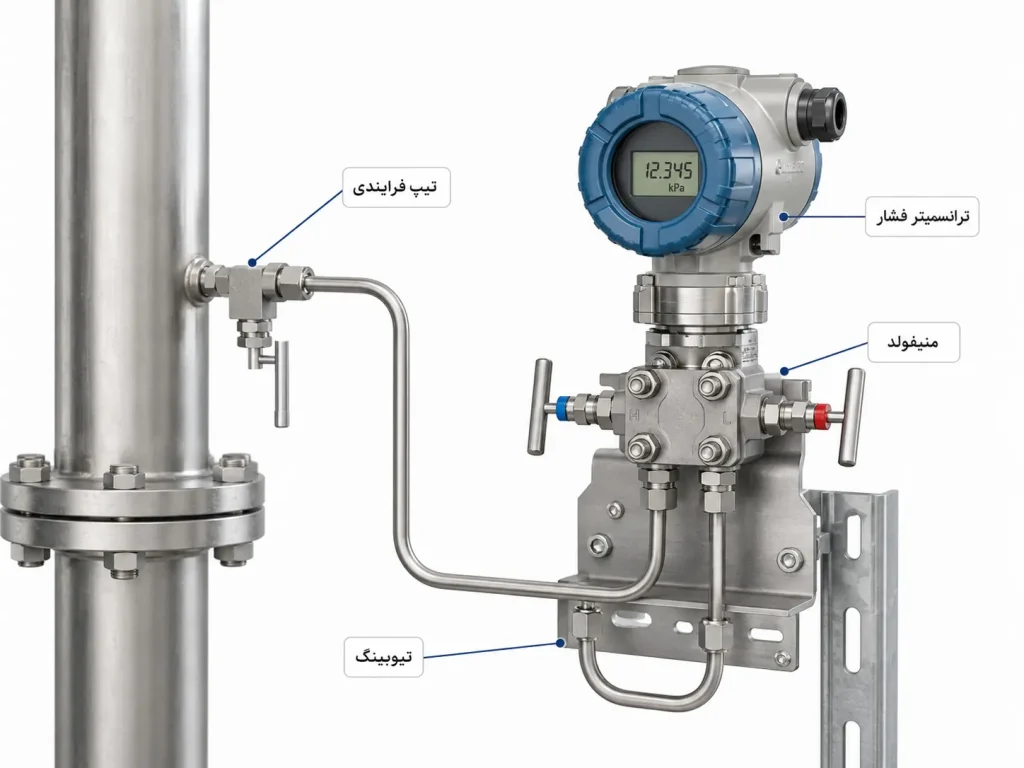

نقشه هوک آپ برای ترانسمیتر فشار
در طراحی نقشه هوک آپ برای ترانسمیتر فشار، موقعیت ترانسمیتر نسبت به Process Tap با توجه به نوع سیال متفاوت است. برای مایع و بخار پایینتر و برای گاز بالاتر از Tap قرار میگیرد. همچنین در طراحی نقشه معمولا از یک منیفولد دو راهه ( شامل یک شیر قطع کن و یک شیر تخلیه) برای ایزوله کردن و تخلیه کندانس استفاده میشود. لولهها را در سایزهای یا اینچی و معمولاً از جنس استیل ۳۱۶ با اتصالات Compression انتخاب میکنند. البته شیب لوله در نقشه باید به سمتی باشد که کندانس یا هر نوع حباب تخلیه شود. اگر ترانسمیتر فشار برای اندازهگیری بخارات داغ است، حتماً یک سیفون را قبل از آن نصب کرده و باید همه اجزا را با سایز و جنس مشخص روی نقشه بنویسید تا تکنسین هنگام نصب هیچ ابهامی نداشته باشد.
انتخاب و اجرای صحیح هوک آپ فقط به نحوه نصب محدود نمیشود؛ هنگام خرید ترانسمیتر فشار نیز باید نوع سیال، محدوده فشار، دمای فرآیند و نوع اتصال با شرایط واقعی خط هماهنگ باشد تا تجهیز پس از نصب عملکرد دقیق و پایداری داشته باشد. شما می توانید برای خرید انواع تجهیزات ابزار دقیق با کارشناسان ما در پیکاتک تماس بگیرید. 02187700142

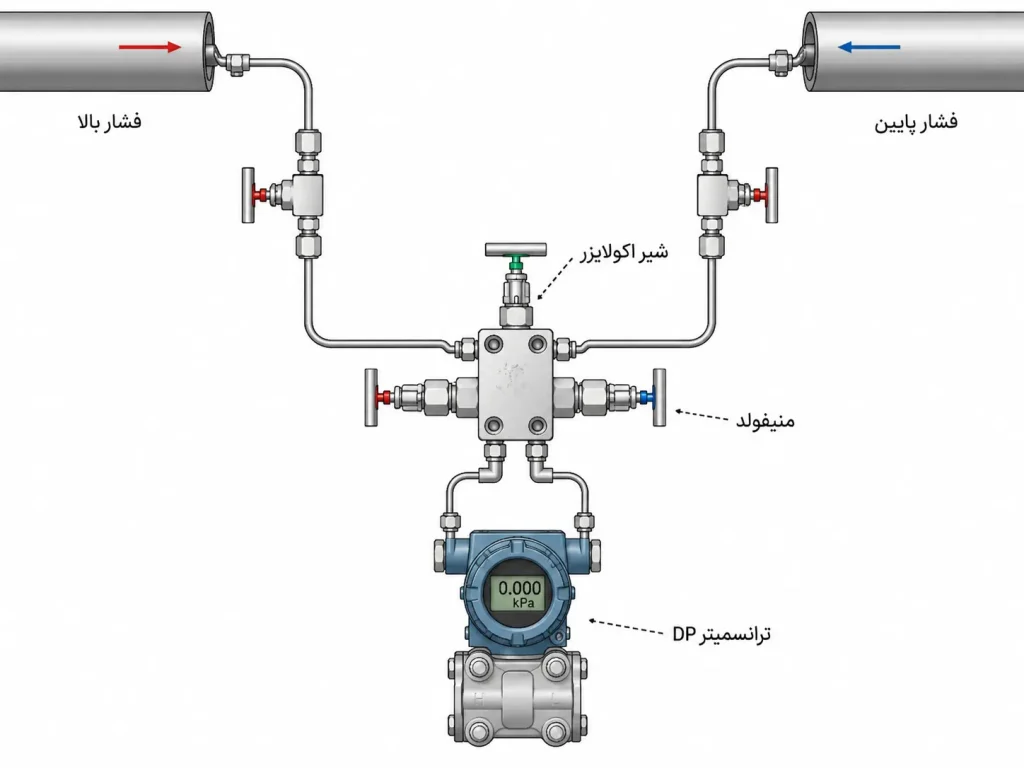

هوک آپ ترانسمیتر اختلاف فشار
نقشه هوک آپ ترانسمیتر اختلاف فشار برای مدیریت دو مسیر فشار بالا و فشار پایین با دو شیر قطع کن مستقل، یک منیفولد ۳ یا ۵ راهه و دو مسیر Tubing کاملاً مشابه از نظر طول و سایز طراحی میشود. ترانسمیتر در این نقشهها برای مایعات پایینتر و برای گازها بالاتر از Tap نصب میشود. شیب نیز باید به شکلی اجرا شود که حباب یا کندانس به شکل خود به خود تخلیه شود. برای این کار Wet Leg حتماً تا قبل از راهاندازی پُرکن و بعد از تجهیزات کالیبراسیون شیر اکولایزر نصب میشود.

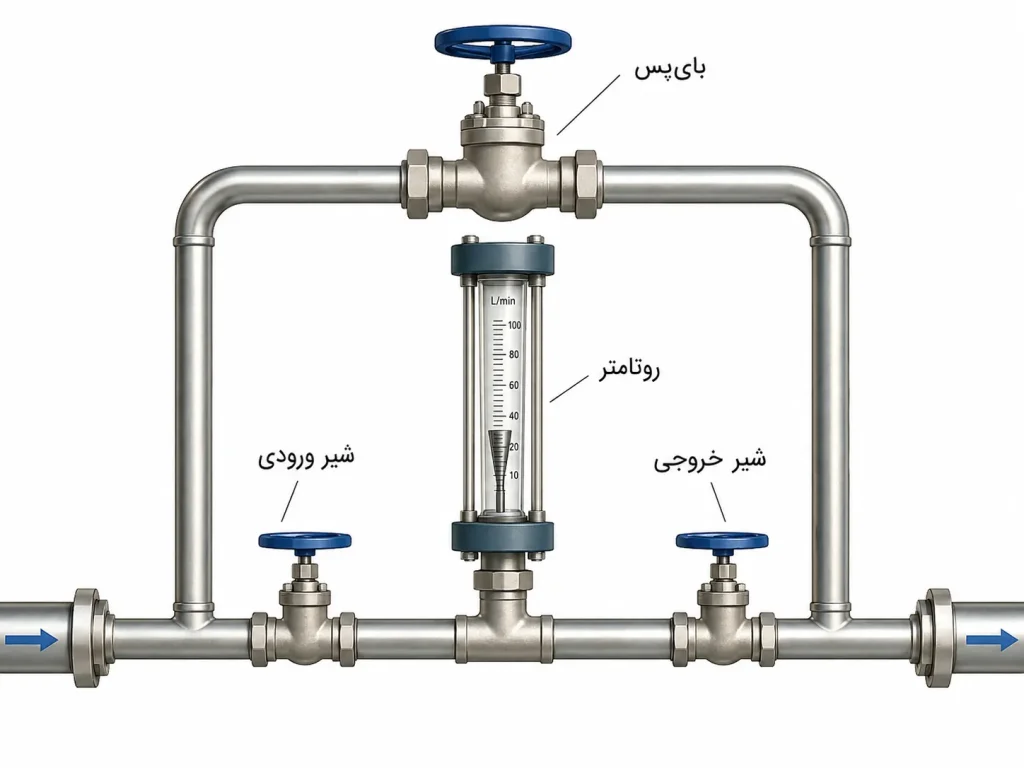

هوک آپ روتامتر
نقشه طراحی هوک آپ روتامتر به معنای قرار دادن روتامتر در مسیر اصلی جریان با نصب دو شیر قطع کن در ورودی و خروجی و یک مسیر بای پس موازی است تا در زمان سرویسها، جریان فرایند قطع نشود. روتامترها باید کاملاً عمودی نصب شوند و حتی یک انحراف کوچک بیش از یک درجه، میتواند خطایی از ۲ الی ۵ درصد را ایجاد نماید. البته جهت جریان باید از پایین به بالا باشد. همچنین توصیه شده که قبل از روتامتر به اندازه حداقل ۱۰ برابر قطر لوله یک مسیر مستقیم در نظر گرفته شود تا پروفیل جریان پایدار شود. از طرفی در طراحی این هوک آپ شیر بای پس را یک سایز بزرگتر از خط انتخاب میکنند تا در زمان سرویس افت فشار اضافی به فرایند تحمیل نگردد.
نکته مهندسی: چرا باید شیر بایپس را یک سایز بزرگتر انتخاب کنید؟
طراحی نقشه هوک آپ ابزار دقیق روتامترها اصلاً پیچیده نیست، ولی در چندین پروژه دیدهام که مهندسین سایز شیر بایپس را همسایز خط در نظر میگیرند. اما استاندارد ISA-5.1 تاکید میکند که مسیر بایپس باید بدون ایجاد اختلال در فرایند عمل کند. برای همین است که باید شیر بایپس را یک سایز بزرگتر از خط انتخاب کنید. اگر شیر بایپس همسایز خط باشد، افت فشار اضافی ایجاد کرده و فرایند با کمبود جریان مواجه میشود.
در پروژههای مختلف دیدهام که اپراتورها در زمان سرویس روتامتر، شیر بایپس را باز میکنند. این یک مرحله طبیعی در عملیاتهای تعمیراتی است. اما اگر سایز شیر بایپس مناسب طراحی نشده باشد، به یکباره پمپ همان خط کاویتاسیون میکند. زیرا افت فشار در شیر بایپس که همسایز خط است، باعث افت جریان و در نهایت شکل گیری حبابهای خلا میشود. برای همین اگر دغدغه طراحی هوک آپ روتامتر دارید، حتماً سایز شیر بایپس را یک سطح بالاتر از سایز خط در نظر بگیرید.
چرا نقشههای هوک آپ ابزار دقیق مهم هستند؟
هوک آپ تنها سندی است که نقشههای تئوری P&ID را به واقعیت میدانی وصل میکند. این نقشهها مسیر عملیاتی شدن پروژه هستند. اما اگر اشتباه کشیده شوند، نه تنها اندازهگیری غلط میشود؛ بلکه فاجعه ایمنی در راه است. نقشههای هوک آپ به چند دلیل اهمیت زیادی دارند:
جلوگیری از خطای اندازهگیری تجهیزات ابزار دقیق
یک نقشه هوک آپ برای این طراحی شده که تجهیزات اندازهگیری دقیقتر کار کنند. به عنوان مثال اگر ترانسمیتر مایعات را بالاتر از Process Tap نصب کنید، حباب هوا در مسیر جمع شده و سیگنال نوسانی میدهد. یکی از همکاران میگفت که در یک واحد پتروشیمی شاهد بوده که همین اشتباه باعث شده ترانسمیتر فشار خروجی رآکتور را 0.3 بار کمتر از واقعیت نشان بدهد و عملاً خروجی رآکتور طبق محاسبات فرایندی نبود. اجرای نقشه هوک آپ از چنین خطاهایی جلوگیری میکند.
جلوگیری از آسیب به تجهیزات
اجرای نقشههای هوک آپ میتواند طول عمر مفید تجهیزات ابزار دقیق را افزایش دهد. به عنوان مثال اگر در نصب ترانسمیتر بخار از سیفون استفاده نشود، دیافراگم حساس ترانسمیتر در عرض کمتر از یک هفته میسوزد. هزینه تعویض یک ترانسمیتر فشار ممکن است بیش از ۱۰۰ میلیون تومان باشد و این در حالی است که با هزینه ۲ میلیون تومانی میتوان یک سیفون را نصب کرد.
دسترسی برای کالیبراسیون
نقشه هوک آپ اگر به درستی طراحی شود، کالیبراسیون تجهیزات ابزار دقیق تاثیری در عملکرد فرایند ندارد. به عنوان مثال اگر منیفولد و شیرهای ایزوله را در نصب ترانسمیتر فشار درست جانمایی نکنید، هر بار که قصد کالیبراسیون داشته باشید، باید کل فرایند را قطع کنید. این یعنی برای هر بار کالیبراسیون ممکن است تا ۳ ساعت یک خط تولید میلیاردی را بخوابانید. ولی طراحی حرفهای و اجرای هدفمند نقشه هوک آپ از چنین چالشهایی جلوگیری میکند.
جلوگیری از خطرات ایمنی
طراحی حرفهای و اجرای اصولی نقشههای هوک آپ ضریب ایمنی خطوط فرایند را افزایش میدهد. به عنوان مثال جانمایی نادرست شیر Vent میتواند در تخلیه فشار باقیمانده قبل از ترانسمیتر مشکلات ایمنی ایجاد کند. طبق گزارشهای CCPS بررسی شده که علت بسیاری از حوادث هنگام باز کردن تجهیزات تحت فشار فقط نبود شیر Vent در موقعیت مناسب است. اتفاقی که با طراحی مناسب نقشه هوک آپ پیش نمیآید.
سخن پایانی
نقشه هوک آپ ابزار دقیق مثل یک راهنمای ساده و قابل اعتماد است که بدون پیچیدگی و یا بدون اطلاعات اضافی هر آنچه یک تکنسین هنگام نصب، تعمیرات یا کالیبراسیون نیاز دارد را در اختیار او میگذارد. تا زمانیکه همه چیز درست پیش میرود، مطمئن باشید کسی در پروژه سراغ نام طراح نقشه هوک آپ را نمیپرسد. اما کافی است یک شیر در جای اشتباه نصب شود و یا شیب لوله برعکس اجرا گردد و مشکلی پیش آید تا همه در جستجوی طراح نقشه باشند!
همه میدانند که عملکرد مطمئن یک ترانسمیتر به دلیل طراحی حرفهای نقشه هوک آپ آن است. چنین نقشهای را یک طراح کاربلد کشیده است. طراحی که از تفاوت فرایندهای گاز و مایع مطلع است و این دانش خود را نه در دانشگاه که در میدان و از میان اشتباهات رایج یاد میگیرد. اگر شما هم تجربهای در طراحی نقشههای هوک آپ ابزار دقیق دارید و یا باید این نقشهها را در میدان عمل تحلیل کنید، تجربیات خود را با دیگر مهندسین در این صفحه به اشتراک بگذارید. قطعاً دانش شما باعث تکمیل اطلاعات این صفحه و افزایش دانش عملیاتی دیگر مهندسین ابزار دقیق میشود.
سوالات متداول
- اگر نقشه هوک آپ موجود نباشد، چگونه از صحت نصب مطمئن شویم؟
در چنین شرایطی باید در میدان شیب نصب را با تراز چک کنید. شیر Vent باید در بالاترین نقطه و شیر Drain باید در پایینترین نقطه لولهکشی ابزار دقیق نصب شده باشند.
- اگر ترانسمیترهای بخار را بدون سیفون نصب کرده باشند، چگونه باید شرایط ایمنی را فراهم کرد؟
قطعاً ترانسمیترهای بخار به سیفون نیاز دارند. پس اگر فضا دارید، حتماً سیفون را اضافه کنید. در غیر این صورت بهتر است از ترانسمیترهای دیافراگمی استفاده نکنید.
- در عیبیابی، چطور بفهمیم که مشکل از نقشه هوک آپ است نه ترانسمیتر؟
در این صورت رفتار خطای سیستم را تحلیل کنید. اگر خطای ترنسمیتر در طول روز و یا تغییر دمای محیط کم و زیاد میشود، مشکل در شیب نامناسب و یا موقعیت غلط هوک آپ است. اما اگر خطا در هر شرایطی ثابت است، باید ترانسمیتر را چک کنید.
- اگر در طراحی هوک آپ گاز از شیر Drain استفاده نشده باشد، چگونه باید کندانس را تخلیه کرد؟
در این صورت متاسفانه فرایند شما قابلیت تخلیه خودکار کندانس را ندارد. شما باید به شکل دورهای مثلاً هر هفته یک بار شیر منیفولد (Manifold) را باز کنید.
