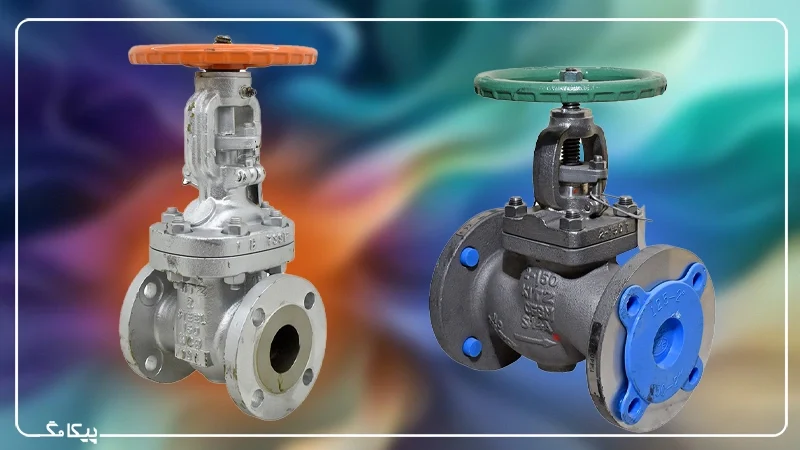

در حالی که شیر کشویی و شیر کروی، شباهتهای زیادی با هم دارند و حتی ظاهر آنها نسبتا مشابه است، از نظر نحوهی کنترل جریان و دقت تنظیم تفاوتهایی با هم دارند که هر کدام را برای موارد خاصی کاربردی میکند. این شیرآلات در صنایع بسیاری استفاده میشوند و به همین دلیل مسؤول طراحی و مهندسی پایپینگ باید از شیوهی کار آنها آگاهی کافی داشته باشد.
شناخت سازوکار، کاربردها، مزایا و محدودیتهای هر نوع شیر میتواند به این پرسش که شیر کشویی بهتر است یا شیر کروی، پاسخ دهد. در این مطلب از پیکامگ جزئیات تفاوت شیر کشویی و شیر کروی را با زبانی ساده بیان و ویژگیهای هر یک را مقایسه میکنیم.
پیکاتک مجموعهی گستردهای از تجهیزات صنعتی و ابزار دقیق را فراهم میکند و میتواند برای مشاوره و خرید شیرآلات صنعتی همراه شما باشد. در این فروشگاه پیکاتک مدلهای متنوع شیر کشویی و شیر کروی در اختیار شماست و به سادگی امکان بررسی و مقایسهی آنها را خواهید داشت.
آشنایی با شیرآلات کشویی
شیر کشویی (Gate Valve) یا گیت ولو نوعی از شیرآلات صنعتی برای قطع و وصل کردن کامل جریان سیال در خطوط لوله است و همین باعث کاربرد گستردهی آن شده است. مکانیزم این شیر توسط حرکت خطی یک دیسک (گیت)، تنظیم میشود تا مسیر عبور سیال را به طور کامل باز یا کاملا بسته نگه دارد. این مدل بیشتر در شرایطی به کار میرود که به جریان پایدار و بدون افت فشار قابل توجه نیاز باشد. میتوان گفت که شیرهای کشویی اساسا برای کنترل دبی طراحی نشدهاند و استفاده از آنها در حالت نیمهباز، به اجزای داخلی آن آسیب میرساند.
⬅️ ساختار و اجزای اصلی شیر کشویی
شیر کشویی ساختار نسبتاً سادهای دارد اما با توجه به استحکام بالا، در خطوط صنعتی با فشار و دمای بالا، از آن زیاد استفاده میشود. موارد زیر اجزای اصلی آن را تشکیل میدهند:
- بدنه (Body): ساختار اصلی شیر که سیال از درون آن میگذرد.
- گیت یا دیسک (Gate): یک قطعهی صفحهای یا گوهای-شکل که مسیر جریان را باز یا مسدود میکند.
- ساقه (Stem): وظیفهی انتقال حرکت از عملگر یا فلکه به گیت را بر عهده دارد.
- نشیمنگاه (Seat): سطحی که گیت در حالت بسته روی آن قرار میگیرد.
- فلکه یا عملگر (Handwheel / Actuator): برای باز و بسته کردن دستی یا خودکار شیر استفاده میشوند.
⬅️ نحوه عملکرد شیر کشویی
شیر کشویی بر پایهی حرکت خطی گیت عمل میکند. با چرخاندن فلکه یا فعال شدن اکچویتور، ساقه حرکت میکند و گیت به صورت عمودی به سمت بالا یا پایین جابهجا میشود. در حالت کاملاً باز، گیت کاملا از مسیر جریان خارج میشود و سیال بدون مانع میگذرد. بنابراین افت فشار ناچیزی را تجربه میکند. در حالت بسته نیز گیت تماما روی نشیمنگاه قرار میگیرد و مسیر جریان کاملاً مسدود میشود.
⬅️ کاربردهای رایج شیر کشویی در صنعت
با توجه به طراحی ساده و قابلیت عبور جریان کامل، شیر کشویی در صنایع مختلفی کاربرد دارد، از جمله:
- خطوط انتقال آب، بخار و سیالات صنعتی
- صنایع نفت، گاز و پتروشیمی
- نیروگاهها و تأسیسات حرارتی
- خطوط با نیاز به باز یا بسته بودن کامل
- سیستمهایی با دبی بالا و افت فشار حساس
⬅️ مزایا و معایب شیر کشویی
🔹مزایا:
- افت فشار بسیار کم در حالت کاملاً باز
- مناسب برای سیالات با دبی بالا
- ساختار ساده و عمر کاری نسبتاً بالا
- مناسب برای فشار و دمای بالا
🔹معایب:
- نامناسب برای تنظیم و کنترل دبی
- زمان باز و بسته شدن نسبتاً طولانی
- احتمال آسیب به نشیمنگاه در حالت نیمهباز
- نیاز به فضای عمودی بیشتر نسبت به برخی شیرها
آشنایی با شیرآلات کروی
شیر کروی (Globe Valve) یا گلوب ولو یکی از رایجترین انواع شیرآلات صنعتی برای کنترل و تنظیم جریان سیال است که با توجه به دقت مناسب برای کنترل دبی، در بسیاری از سیستمهای فرآیندی و تأسیساتی از آن استفاده میشود. برخلاف شیر کشویی که بیشتر برای قطع و وصل کامل جریان طراحی شده است، شیر کروی امکان تنظیم تدریجی جریان را فراهم میکند و به همین دلیل در کاربردهایی که پایداری و کنترل جریان اهمیت دارد، گزینهی مناسبی محسوب میشود. نام این شیر از شکل کلی بدنهی آن گرفته شده که معمولاً حالتی کروی یا نزدیک به کروی دارد.
⬅️ ساختار و اجزای اصلی شیر کروی
- ساختار شیر کروی به گونهای طراحی شده که امکان کنترل مؤثر جریان را فراهم کند. اجزای اصلی این شیر شامل موارد زیر است:
- بدنه (Body): معمولاً با شکل کروی یا زاویهدار برای تغییر مسیر جریان استفاده میشود.
- دیسک یا پلاگ (Disc/Plug): قطعهای است که با حرکت خود میزان عبور سیال را کنترل میکند.
- نشیمنگاه (Seat): محل قرارگیری دیسک در حالت بسته است.
- ساقه (Stem): حرکت فلکه یا عملگر را به دیسک انتقال میدهد.
- فلکه یا عملگر (Handwheel / Actuator): برای کنترل دستی یا خودکار شیر استفاده میشود.
⬅️ نحوه عملکرد شیر کروی
عملکرد شیر کروی بر اساس حرکت خطی دیسک به سمت نشیمنگاه یا دور شدن از آن است. با چرخاندن فلکه یا فعال شدن عملگر، دیسک به صورت تدریجی حرکت کرده و سطح مقطع عبور سیال را تغییر میدهد. به دلیل تغییر مسیر جریان درون بدنه به صورت مسیر Z-شکل، Y-شکل و زاویهای، شیر کروی کنترل نرم و نسبتاً دقیق دبی را فراهم میکند، اما در عین حال افت فشار بیشتری هم نسبت به شیر کشویی ایجاد میکند.
⬅️ کاربردهای رایج شیر کروی در صنعت
شیرهای کروی در سیستمهایی استفاده میشوند که کنترل جریان اهمیت بالایی دارد، از جمله:
- سیستمهای بخار و کندانس
- خطوط کنترلی و فرآیندی
- تأسیسات صنعتی و ساختمانی
- سیستمهای تنظیم فشار و دبی
- نیاز به باز و بسته شدن مکرر شیر
- اهمیت زیاد ایمنی و نشتی
⬅️ مزایا و معایب شیر کروی
🔹مزایا:
- مناسب برای کنترل و تنظیم جریان
- عملکرد پایدار در باز و بسته شدنهای مکرر
- آببندی مناسب در حالت بسته به دلیل فشار بر سیت (نشیمنگاه)
- قابلیت استفاده در فشارها و دماهای مختلف
🔹معایب:
- افت فشار نسبتاً زیاد
- مصرف انرژی بیشتر برای عبور سیال
- وزن و حجم بدنهی بیشتر نسبت به برخی شیرها
- نامناسب برای خطوط با دبی بسیار بالا
- نیاز به نیروی بیشتر برای باز و بسته کردن
تفاوتهای شیرآلات کشویی با شیرآلات کروی
هر دو شیر کشویی و شیر کروی، کاربرد گستردهای در صنعت دارند اما فلسفهی طراحی و سازوکار عملکرد آنها بسیار متفاوت است. شیر کشویی عمدتاً برای قطع و وصل کامل جریان با حداقل افت فشار به کار میرود، در حالی که شیر کروی برای کنترل، تنظیم و مدیریت جریان سیال طراحی شده است. شناخت این تفاوتها به انتخاب صحیح شیر و افزایش بهرهوری و عمر سیستم کمک میکند.
☑️ تفاوت در نحوهی کنترل جریان
عملکرد اصلی شیر کشویی فقط برای قطع و وصل کامل جریان طراحی شده است. در حالت کاملاً باز، گیت به طور کامل از مسیر جریان خارج میشود و سیال بدون مانع عبور میکند؛ بنابراین برای تنظیم تدریجی دبی مناسب نیست. اما شیر کروی با حرکت خطی دیسک روی نشیمنگاه، امکان کنترل مرحلهای و پیوستهی جریان را فراهم میکند و برای تغییرات کنترل شدهی دبی کاربردی است.
☑️ تفاوت در دقت تنظیم دبی
دقت تنظیم دبی در شیر کروی به مراتب بیشتر از شیر کشویی است. طراحی داخلی شیر کروی باعث میشود تا تغییرات کوچک در موقعیت دیسک، امکان کنترل دبی را فراهم کند. در حالی که شیر کشویی چنین دقتی ندارد و تغییر موقعیت گیت معمولاً نوسان شدیدی در جریان ایجاد میکند.
☑️ تفاوت در افت فشار
شیر کشویی در حالت کاملاً باز افت فشار بسیار کمی ایجاد میکند، زیرا مسیر جریان تقریباً مستقیم و بدون مانع است. در مقابل، سیال در شیر کروی ناچار به تغییر جهت درون بدنه است که باعث ایجاد افت فشار ذاتی و بیشتری میشود. به همین دلیل، شیر کروی معمولاً در جاهایی استفاده میشود که کنترل جریان مهمتر از افت فشار است.
☑️ تفاوت در سرعت عملکرد
شیر کشویی به دلیل عملکرد ساده و هدف قطع و وصل جریان، معمولاً در ایزولاسیون جریان سرعت عملکرد بالاتری دارد و برای باز یا بسته شدن کامل نیاز به تصمیمگیری کنترلی ندارد. اما شیر کروی برای تنظیم تدریجی جریان طراحی شده است و چون هدف آن جلوگیری از تغییرات ناگهانی جریان است، ذاتاً عملکرد آهستهتر و کنترلشدهتری دارد.
☑️ تفاوت در شکل ظاهری
از نظر ظاهری، شیر کشویی معمولاً از بدنهای کشیده با ارتفاع بیشتر تشکیل شده است. به ویژه در مدلهای ساقه بالارونده که فضای نصب عمودی بیشتری نیاز دارند. شیر کروی، بدنهای حجیمتر و متراکمتر دارد و شکل ظاهری آن نمایانگر طراحی داخلی برای تغییر مسیر جریان و استقرار دیسک و نشیمنگاه است.
☑️ تفاوت در شیوهی نصب
شیر کشویی اغلب در خطوط اصلی به صورت فلنجی نصب میشود و در بیشتر طراحیها به جهت جریان حساس نیست. بنابراین نصب سادهتری هم دارد. در مقابل، شیر کروی دارای جهت جریان مشخص است و نصب نادرست آن میتواند باعث افزایش افت فشار، کاهش دقت کنترل و سایش زودهنگام دیسک شود؛ بنابراین رعایت جهت فلش روی بدنه ضروری است.
☑️ تفاوت در کاربرد صنعتی
شیر کشویی بیشتر در سیستمهایی مانند خطوط انتقال آب، بخار، نفت و گاز استفاده میشود که هدف آنها، عبور کامل سیال یا ایزوله کردن خط است. اما شیر کروی در مواردی مانند سیستمهای بخار، خطوط فرآیندی و تأسیسات صنعتی به کار میرود که کنترل جریان، تنظیم دبی یا کاهش فشار از اهمیت بالاتری برخرداربرخوردار است.
☑️ تفاوت در ساختار داخلی
در شیر کشویی، عنصر مسدودکننده یک گیت صفحهای یا گوهای است که به صورت عمودی حرکت و مسیر جریان را باز یا بسته میکند. اما در شیر کروی، دیسک به نشیمنگاه نزدیک یا از آن دور میشود و بدین ترتیب سیال ناگزیر به تغییر مسیر درون بدنه میشود؛ همین تفاوت ساختاری، اساس عملکرد کنترلی شیر کروی را شکل میدهد.
☑️ تفاوت در استهلاک و عمر کاری
در صورت استفادهی صحیح، شیر کشویی عمر کاری بالایی دارد؛ اما استفادهی پیوسته از آن در حالت نیمهباز میتواند باعث سایش گیت و نشیمنگاه شود. شیر کروی برای باز و بسته شدنهای مکرر و کنترل جریان طراحی شده است، اما به دلیل افت فشار و تلاطم داخلی، در دبیهای بالا یا شرایط نامناسب میتواند استهلاک بیشتری داشته باشد. در هر دو مورد، عمر کاری به انتخاب صحیح و شرایط بهرهبرداری وابسته است.
جدول مقایسه شیر کشویی و شیر کروی
| معیار مقایسه | شیر کشویی | شیر کروی |
| کاربرد اصلی | قطع و وصل کامل جریان (ایزولاسیون) | کنترل و تنظیم جریان |
| نوع حرکت | حرکت خطی گیت به صورت عمودی | حرکت خطی دیسک روی نشیمنگاه |
| دقت تنظیم دبی | بسیار کم (نامناسب) | بالا و قابل کنترل |
| افت فشار | بسیار کم در حالت کاملاً باز | نسبتاً زیاد بهدلیل تغییر مسیر جریان |
| مناسب برای دبی بالا | بسیار مناسب | معمولاً نامناسب |
| مناسب برای دبی کم | مناسب نیست | بسیار مناسب |
| استفاده در حالت نیمهباز | توصیه نمیشود (باعث سایش) | کاملاً مناسب |
| سرعت باز و بسته شدن | سریعتر برای ایزوله کردن جریان | آهستهتر و تدریجی |
| شکل ظاهری | بدنهی کشیده با ارتفاع زیاد | بدنهی حجیم و فشردهتر |
| شیوهی نصب | معمولاً فلنجی، بدون حساسیت به جهت جریان (دو طرفه) | فلنجی یا پیچی، حساس به جهت جریان (یک طرفه) |
| کاربرد رایج | خطوط انتقال آب، بخار، نفت و گاز | سیستمهای کنترلی، بخار و فرآیندی |
| حساسیت به سایش | بالا در حالت نیمهباز | متوسط، وابسته به شرایط کاری |
| قیمت نسبی | معمولاً اقتصادیتر | معمولاً گرانتر به دلیل طراحی پیچیدهتر |
شیر کشویی بهتر است یا شیر کروی؟
پاسخ به این سؤال به شرایط کاری و هدف استفاده از شیر بستگی دارد و نمیتوان یک گزینه را به صورت مطلق بهتر از دیگری دانست. هر کدام از این شیرها برای کاربرد خاصی طراحی شدهاند و استفادهی نادرست از آنها میتواند عملکرد کلی سیستم را مختل کند.
⬅️ چه زمانی شیر کشویی انتخاب مناسبی است؟
شیر کشویی گزینه مناسبی است اگر:
- هدف اصلی قطع و وصل کامل جریان باشد.
- سیستم دارای دبی بالا باشد.
- افت فشار کم اهمیت بالایی داشته باشد.
- فضای کافی برای نصب شیر وجود داشته باشد.
- نیاز به تنظیم مداوم جریان وجود نداشته باشد.
در چنین شرایطی، شیر کشویی عملکرد ساده، پایدار و اقتصادیتری ارائه میدهد.
⬅️ چه زمانی شیر کروی گزینهی بهتری است؟
شیرکروی انتخاب بهتری است اگر:
- وقتی تنظیم دقیق جریان نسبت به قطع کامل مهمتر باشد.
- سیستمهایی که تنظیم مکرر جریان یا تغییرات کارکردی وجود دارد.
- خطوط فشار پایین یا فشار متوسط که سیستمهای ساده با افت فشار قابل قبول دارند.
- آببندی مطمئن و کمنشتی در موقعیت بسته اهمیت داشته باشد.
- سیالات ویسکوز یا نیمهویسکوز که کنترل یکنواخت و پایدار جریان در فرآیند اهمیت دارد.
- خطوط با سایز متوسط یا کوچک که انعطاف نصب و کنترل دقیق لازم است.
در این کاربردها، شیر کروی امکان تنظیم پایدار و دقیق جریان را فراهم میکند.
اشتباهات رایج در انتخاب و استفاده از شیر کشویی و شیر کروی
با توجه به شباهت ظاهری و کاربرد گستردهی این دو نوع شیر، یکی از خطاهای متداول در سیستمهای پایپینگ، انتخاب نادرست شیر متناسب با وظیفهی واقعی آن است. بسیاری از مشکلات مانند افت فشار غیرمنتظره، سایش زودهنگام، نشتی شیرآلات و کاهش عمر کاری تجهیزات، نه به کیفیت شیر بلکه به کاربرد اشتباه آن در مدار مرتبط است. مهمترین اشتباهات رایج در استفاده از این نوع شیرآلات به صورت زیر است:
- استفاده از شیر کشویی برای کنترل دبی: شیر کشویی برای باز و بسته شدن کامل طراحی شده است و کارکرد آن در حالت نیمهباز باعث سایش شدید گیت و نشیمنگاه میشود.
- انتخاب شیر کروی در خطوط با دبی بالا بدون توجه به افت فشار: طراحی داخلی شیر کروی ذاتاً افت فشار ایجاد میکند و استفاده از آن در خطوط اصلی میتواند راندمان سیستم را کاهش دهد.
- بیتوجهی به جهت جریان در نصب شیر کروی: نصب معکوس شیر کروی باعث افزایش افت فشار، کاهش دقت کنترل و فرسایش سریعتر قطعات داخلی میشود.
- انتخاب سایز نامناسب شیر نسبت به خط لوله: کوچکتر یا بزرگتر بودن شیر نسبت به سایز واقعی خط، عملکرد کنترلی را مختل کرده و عمر کاری شیر را کاهش میدهد.
- فرض یکسان بودن همه شیرها از نظر عملکرد: استفاده از شیر کشویی یا کروی بدون درک تفاوت عملکردی آنها، یکی از رایجترین اشتباهات در طراحی پایپینگ است.
- نادیده گرفتن شرایط کاری سیال: انتخاب شیر بدون توجه به این پارامترها میتواند باعث نشتی، گیرکردن دیسک یا تخریب آببندی شود.
- انتظار سرعت عملکرد بالا از شیر کروی: شیر کروی برای کنترل تدریجی طراحی شده و استفاده از آن برای قطع و وصل سریع، عملکرد سیستم را مختل میکند.
جمعبندی
شیر کشویی و شیر کروی هر دو از شیرآلات پرکاربرد صنعتی هستند، اما هدف طراحی و عملکرد کاملاً متفاوتی دارند. شیر کشویی برای قطع و وصل کامل جریان با حداقل افت فشار طراحی شده و بیشتر در خطوط با دبی بالا و نیاز به ایزولاسیون کامل استفاده میشود. در مقابل، شیر کروی برای کنترل دقیق و تدریجی جریان مناسب است و در سیستمهایی که پایداری، تنظیم دبی و آببندی مطمئن اهمیت دارد، گزینهی بهتری محسوب میشود.
انتخاب صحیح شیر، به نوع سیال، فشار، دبی، شرایط کاری و هدف استفاده بستگی دارد. استفادهی نادرست از هر یک میتواند باعث افت فشار غیرمنتظره، سایش زودهنگام، نشتی و کاهش عمر کاری تجهیزات شود.
سوالات متداول
شیر کشویی برای قطع و وصل کامل جریان و عبور سیال با کمترین افت فشار مناسب است، در حالی که شیر کروی برای تنظیم تدریجی و دقیق جریان و کنترل دبی طراحی شده است.
در نگاه اول گیت ولو و گلوب ولو مشابه یکدیگرند اما برای تشخیص آنها باید به بدنهی گردتر شیر کروی، ارتفاع بیشتر شیر دروازهای هنگام باز شدن و نشانگر فلش روی بدنهی شیر کروی توجه کرد.
شیر کشویی هنگامی مناسب است که هدف اصلی قطع و وصل کامل جریان باشد، خطوط با دبی بالا و افت فشار حساس باشند و به تنظیم مداوم جریان نیاز نباشد.
شیر کروی برای زمانی مناسب است که کنترل دقیق جریان نسبت به قطع کامل مهمتر باشد. از جمله در سیستمهایی با تنظیم مکرر یا تغییرات کارکردی جریان و هنگامی که پایداری جریان و آببندی مطمئن جریان اهمیت دارد.
استفاده از شیر کشویی در حالت نیمهباز باعث سایش شدید گیت و نشیمنگاه میشود و عمر کاری شیر را کاهش میدهد.
بله، شیر کروی دارای جهت جریان مشخص است و نصب معکوس آن میتواند باعث افزایش افت فشار، کاهش دقت کنترل و سایش سریعتر قطعات داخلی شود.
شیر کشویی در حالت کاملاً باز افت فشار کمی دارد، در حالی که شیر کروی به دلیل تغییر مسیر جریان در بدنه، افت فشار بیشتری ایجاد میکند.
شیر کشویی برای باز و بسته شدن سریع مناسب است، اما شیر کروی به دلیل کنترل تدریجی جریان، عملکرد آهستهتر و کنترلشدهتری دارد.
