رله قطعه ای کوچک اما هوشمند که می تواند مسیر جریان را کنترل کند، تجهیزات را از آسیب نجات دهد و ارتباط بین مدارهای قدرت و فرمان را ممکن سازد. اگرچه بسیاری از ما رله را فقط با صدای “کلیک” معروفش می شناسیم، اما پشت این صدا، عملکردی دقیق و مهندسی شده نهفته است که در انواع سیستم های برقی، کنترلی و حفاظتی نقش مهمی دارد. در این مقاله بررسی می کنیم که رله چیست و چه کاربردی دارد، انواع رله های مورد استفاده در صنعت چیست و هر کدام دقیقا چه وظیفه ای بر عهده دارند.
پیکاتک به عنوان یکی از تامین کنندگان معتبر تجهیزات برق و ابزار دقیق در کشور، مجموعه ای متنوع از رله ها و تجهیزات کنترلی را از برندهای معتبر جهانی عرضه می کند. این مجموعه با تمرکز بر کیفیت، اصالت کالا و مشاوره فنی تخصصی، همراه مطمئن مهندسان و صنایع در مسیر انتخاب و خرید تجهیزات صنعتی است.
رله چیست و چه وظیفه ای دارد؟
رله (Relay) یکی از مهم ترین قطعات کنترلی در مدارهای الکتریکی است که وظیفه اصلی آن قطع و وصل جریان برق به صورت خودکار است. به زبان ساده، رله مانند یک کلید الکترومغناطیسی عمل می کند که با دریافت یک سیگنال یا ولتاژ کوچک، می تواند مدار بزرگ تری را روشن یا خاموش کند. این ویژگی باعث می شود بدون نیاز به تماس مستقیم یا مصرف جریان زیاد، بتوان چندین مدار را به شکل ایمن و دقیق کنترل کرد.
در ساختار رله معمولا دو بخش اصلی وجود دارد: بخش بوبین (سیم پیچ مغناطیسی) که وظیفه ایجاد میدان مغناطیسی را بر عهده دارد و بخش کنتاکت ها (تماس های الکتریکی) که جریان اصلی از طریق آن ها عبور می کند. وقتی ولتاژ به بوبین اعمال می شود، میدان مغناطیسی ایجاد شده باعث جابهجایی کنتاکت ها و در نتیجه، تغییر وضعیت مدار (قطع یا وصل) می شود.
وظیفه رله ها بسته به نوع آن ها از محافظت در برابر اضافه جریان و اضافه ولتاژ گرفته تا کنترل مشعل های گازی، پمپ ها، موتورهای الکتریکی و تجهیزات خودکار صنعتی می تواند متفاوت باشد. در واقع، رله نقش واسطه ای هوشمند میان مدار فرمان و مدار قدرت را دارد و به همین دلیل، هم در سیستم های کنترلی ساده و هم در پروژه های پیچیده صنعتی جایگاه ویژه ای دارد.

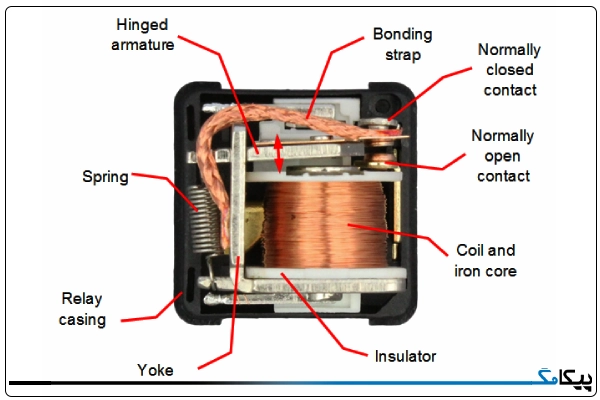

ساختمان و اجزای داخلی رله
برای درک بهتر عملکرد رله، لازم است با اجزای داخلی و نحوه ساختار آن آشنا شویم. همان طور که گفتیم، رله یک کلید الکترومغناطیسی است که با استفاده از میدان مغناطیسی عمل می کند. این عملکرد ساده اما دقیق، حاصل هماهنگی میان چند بخش اصلی است که هر کدام نقش خاصی در فرآیند قطع و وصل مدار دارند.
- بوبین (Coil): بوبین یا سیم پیچ قطعه اصلی رله است. هنگامی که جریان الکتریکی از آن عبور می کند، میدان مغناطیسی ایجاد می شود. این میدان باعث جذب هسته آهنی و در نهایت تغییر وضعیت کنتاکت ها می شود. قدرت و ولتاژ بوبین معمولا بر اساس نوع کاربرد رله (مثلا ۱۲ ولت، ۲۴ ولت یا ۲۲۰ ولت) طراحی می شود.
- هسته آهنی (Iron Core): هسته آهنی در کنار بوبین قرار دارد و وظیفه دارد میدان مغناطیسی تولید شده را متمرکز کرده و نیروی کافی برای جابهجایی کنتاکت ها فراهم کند. این بخش معمولا از جنس فولاد نرم ساخته می شود تا خاصیت مغناطیسی آن به سرعت فعال و غیرفعال شود.
- کنتاکت ها (Contacts): کنتاکت ها همان نقاطی هستند که وظیفه قطع و وصل مدار اصلی را بر عهده دارند. بسته به نوع رله، ممکن است شامل کنتاکت های نرمال باز (NO) یا نرمال بسته (NC) باشند. زمانی که بوبین تحریک می شود، وضعیت این کنتاکت ها تغییر می کند و مسیر جریان در مدار قدرت باز یا بسته می شود.
- آرمیچر (Armature): آرمیچر یک قطعه فلزی متحرک است که با نیروی میدان مغناطیسی بوبین جذب می شود. این حرکت آرمیچر موجب تغییر وضعیت کنتاکت ها و در نتیجه عملکرد رله می شود. پس از قطع جریان بوبین، فنر بازگرداننده آرمیچر را به حالت اولیه برمی گرداند.
- فنر بازگرداننده (Spring): فنر وظیفه دارد پس از قطع جریان و از بین رفتن میدان مغناطیسی، آرمیچر و کنتاکت ها را به حالت اولیه بازگرداند. وجود فنر باعث می شود رله در هر لحظه آماده عملکرد مجدد باشد.
- یوک (Yoke): بخشی از مدار مغناطیسی ثابت است که هسته آهنی را نگه میدارد و مسیر تکمیلکننده میدان مغناطیسی را فراهم میکند.
- تسمه اتصال (Bonding Strap): یک اتصال انعطافپذیر است که به قسمت متحرک آرمیچر متصل است و جریان را به کنتاکت متحرک هدایت میکند.
- عایق (Insulator): قطعات فلزی حامل جریان را از یکدیگر و از سایر اجزای ثابت جدا میکند تا از اتصال کوتاه جلوگیری شود و ایمنی الکتریکی حفظ گردد.
- بدنه و پایه ها (Housing & Terminals)
تمام اجزای داخلی رله درون یک محفظه عایق و مقاوم قرار دارند تا در برابر گردوغبار، رطوبت و شوک الکتریکی محافظت شوند. پایه های رله نیز ارتباط بین مدار فرمان، مدار قدرت و تغذیه بوبین را برقرار می کنند.

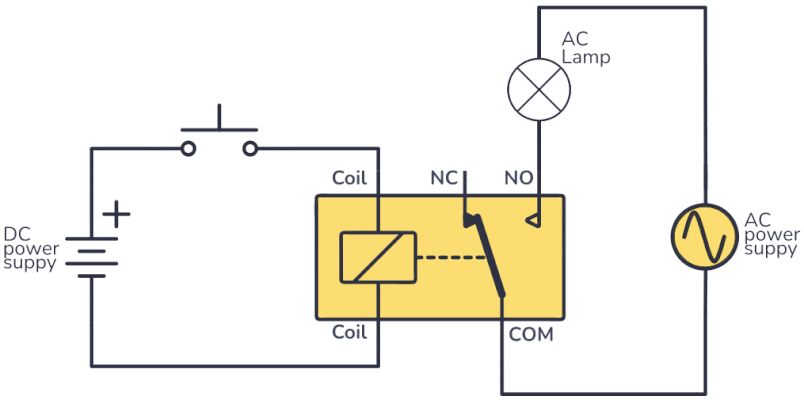

نحوه عملکرد رله (طرز کار مرحله به مرحله)
عملکرد رله بر پایه خاصیت الکترومغناطیسی است و در چند مرحله ساده انجام می شود:
۱. وضعیت اولیه: در حالت عادی، بوبین رله بدون جریان است و فنر بازگرداننده، آرمیچر را در وضعیت اولیه نگه می دارد. در این حالت، کنتاکت های نرمال بسته (NC) وصل و نرمال باز (NO) قطع هستند.
۲. اعمال ولتاژ به بوبین: با وارد شدن ولتاژ کنترلی به بوبین، جریان از سیم پیچ عبور می کند و یک میدان مغناطیسی قوی در اطراف هسته ایجاد می شود.
۳. جذب آرمیچر: میدان مغناطیسی ایجاد شده باعث جذب آرمیچر به سمت هسته آهنی می شود. این حرکت مکانیکی موجب تغییر وضعیت کنتاکت ها می گردد.
۴. تغییر وضعیت کنتاکت ها: در این مرحله، کنتاکت نرمال باز، بسته و مدار قدرت وصل می شود، یا برعکس، کنتاکت نرمال بسته، باز و مدار قطع می گردد.
۵. بازگشت به حالت اولیه: هنگامی که ولتاژ بوبین قطع شود، میدان مغناطیسی از بین می رود و فنر، آرمیچر را به وضعیت اولیه بازمی گرداند. کنتاکت ها نیز به حالت قبلی خود برمی گردند و رله آماده چرخه بعدی می شود.
آشنایی با انواع رله و کاربردشان
رله ها بسته به نوع عملکرد و هدف طراحی، در گروه های مختلفی طبقه بندی می شوند. برخی از آن ها برای کنترل مدار فرمان به کار می روند، برخی دیگر وظیفه حفاظت از تجهیزات الکتریکی را بر عهده دارند و بعضی هم برای زمان بندی یا تغییر جهت چرخش موتور استفاده می شوند. شناخت انواع رله به مهندسان کمک می کند تا متناسب با نیاز مدار، نوع مناسب را انتخاب کرده و از عملکرد ایمن و دقیق سیستم اطمینان حاصل کنند.

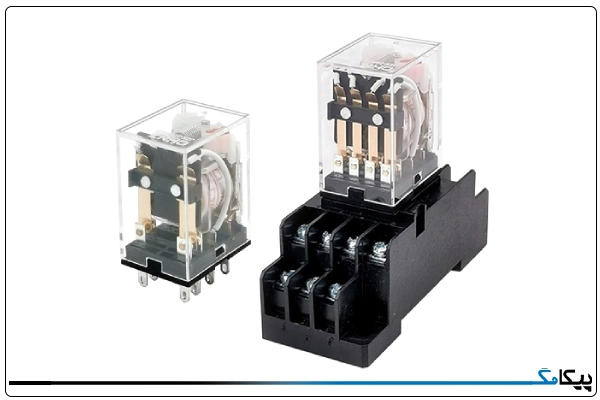

🔹رله الکترومغناطیسی (رله مدار فرمان)
این نوع رله متداول ترین و پایه ای ترین مدل است که بر اساس خاصیت الکترومغناطیسی کار می کند. در رله الکترومغناطیسی، با عبور جریان از بوبین، میدان مغناطیسی ایجاد و باعث جذب آرمیچر می شود. این حرکت باعث قطع یا وصل کنتاکت های مدار فرمان می گردد. از این رله ها معمولا در تابلو برق صنعتی، سیستم های کنترلی، و مدارهای راه اندازی موتورها استفاده می شود.

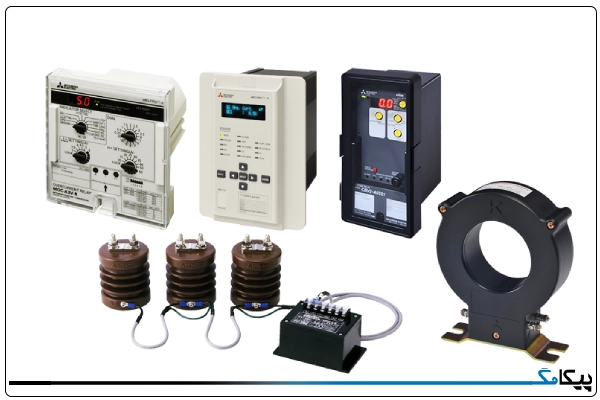

🔹رله های حفاظتی
رله های حفاظتی در واقع نگهبان سیستم های الکتریکی هستند. این رله ها با تشخیص شرایط غیر عادی مانند اضافه جریان، افت ولتاژ یا اتصال زمین، دستور قطع مدار را صادر می کنند تا از آسیب به تجهیزات جلوگیری شود. رله های حفاظتی در پست های برق، ژنراتورها، موتورها و ترانسفورماتورها کاربرد گسترده ای دارند.
انواع رله های حفاظتی:
- رله های جریان بیش از حد: این نوع رله زمانی عمل می کند که جریان مدار از حد مجاز فراتر رود. این رله ها معمولا در کنار کلیدهای اتوماتیک یا فیوزها نصب می شوند تا در صورت بروز خطا یا اتصال کوتاه، مدار را قطع کنند.
- رله های اضافه و افت ولتاژ: این رله ها وظیفه دارند ولتاژ ورودی به تجهیزات را پایش کنند و در صورت افزایش یا کاهش بیش از حد مجاز، مدار را از منبع تغذیه جدا نمایند.
- رله های زمین: رله های زمین برای تشخیص نشت جریان به زمین یا بروز اتصال کوتاه در مدار به کار می روند. این رله ها در سیستم های سه فاز و پست های توزیع بسیار اهمیت دارند، زیرا می توانند خطاهای زمین را به سرعت شناسایی کرده و از خطر برق گرفتگی یا سوختن تجهیزات جلوگیری کنند.

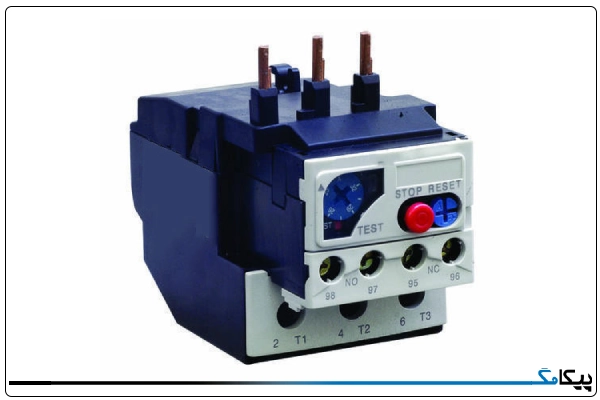

🔹رله های حرارتی (بی متال)
رله بی متال نوعی رله حفاظتی است که بر اساس افزایش دما عمل می کند. در ساختار آن دو فلز با ضرایب انبساط متفاوت به هم متصل شده اند؛ با گرم شدن بیش از حد جریان، فلزها خم شده و باعث قطع مدار می شوند. این رله معمولا برای حفاظت از موتورهای الکتریکی در برابر اضافه بار حرارتی استفاده می شود.

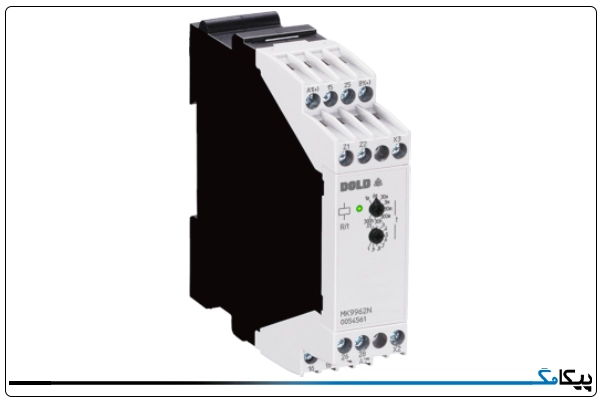

🔹رله های زمانی
رله زمانی برای کنترل زمان قطع یا وصل مدار به کار می رود. این رله پس از دریافت فرمان، با تاخیر مشخصی عمل می کند و امکان زمان بندی دقیق در مدار را فراهم می سازد. از رله های زمانی در سیستم های روشنایی، مدارهای تاخیر در راه اندازی موتور و کنترل فرآیندهای صنعتی استفاده می شود.

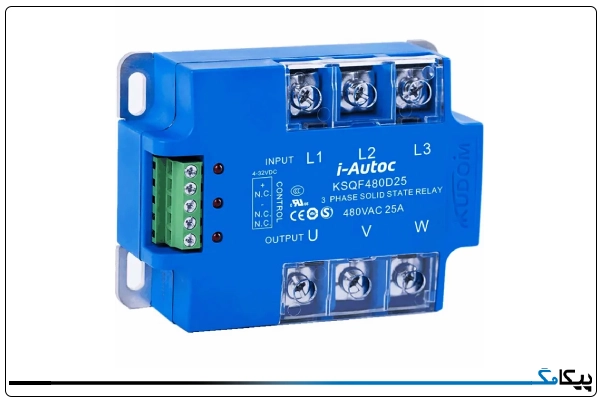

🔹رله های حالت جامد (SSR)
رله حالت جامد یا SSR بر خلاف رله های مکانیکی، هیچ قطعه متحرکی ندارد و عملکرد آن به کمک نیمه رساناها انجام می شود. این ویژگی باعث سرعت بالا، بی صدا بودن و طول عمر زیاد آن می شود. SSRها معمولا در سیستم های حساس و پرسرعت مانند تجهیزات الکترونیکی، سیستم های کنترل دما و ماشین آلات خودکار استفاده می شوند.

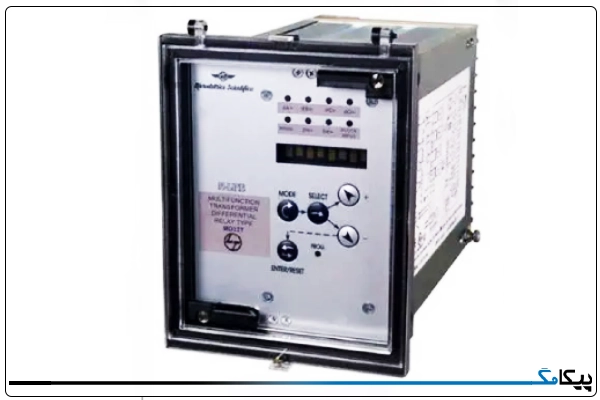

🔹رله های دیفرانسیل
رله دیفرانسیل برای تشخیص اختلاف جریان بین ورودی و خروجی یک تجهیز طراحی شده است. اگر این اختلاف از حد مجاز فراتر رود، رله متوجه وجود خطا (مانند اتصال کوتاه داخلی در ترانسفورماتور یا ژنراتور) شده و دستور قطع مدار را صادر می کند. این رله ها دقت بسیار بالایی دارند و از حیاتی ترین رله های حفاظتی در پست های برق محسوب می شوند.

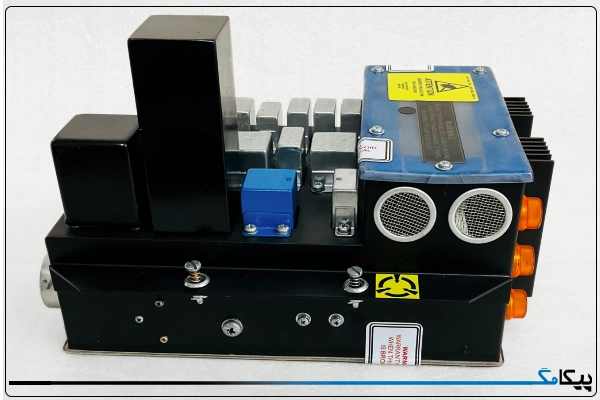

🔹رله های چپ گرد و راست گرد
این نوع رله ها در مدارهای کنترل موتور برای تغییر جهت چرخش به کار می روند. با استفاده از رله های چپ گرد و راست گرد، می توان جهت چرخش موتورهای سه فاز را به صورت ایمن و دقیق تغییر داد. این رله ها معمولا در سیستم های بالابر، آسانسور، درب های اتوماتیک و تجهیزات مکانیکی دو طرفه استفاده می شوند.
مهمترین کاربردهای رله
با وجود توضیحاتی که تا اینجا درباره ساختمان و انواع رله گفته شد، شاید بهتر باشد کاربردهای آن را از زاویه ای عملی تر و صنعتی تر بررسی کنیم. در واقع، رله فقط یک قطعه الکترومکانیکی ساده نیست، بلکه نقشی محوری در ایجاد هوشمندی، ایمنی و هماهنگی میان اجزای مختلف یک سیستم برقی دارد.
یکی از مهم ترین کاربردهای رله در سیستم های کنترلی و اتوماسیون صنعتی است؛ جایی که باید چندین مدار و تجهیز به صورت هماهنگ و متوالی عمل کنند. رله ها در اینجا نقش فرمان دهنده را دارند و به کمک آن ها می توان ترتیب روشن و خاموش شدن تجهیزات، تاخیرهای زمانی و حتی جهت حرکت موتورها را کنترل کرد.
در تجهیزات حفاظتی نیز رله ها جایگزین ناپذیر هستند. برای مثال، در تابلوهای برق و پست های توزیع، انواع رله های جریان، ولتاژ و زمین به صورت دائمی شرایط مدار را زیر نظر دارند تا در صورت بروز خطا، سریع ترین واکنش را نشان دهند و از آسیب به تجهیزات جلوگیری کنند.
از سوی دیگر، در سیستم های گرمایشی و مشعل های گازی، رله نقش ناظر ایمنی را دارد. رله مشعل گازی فرآیند روشن شدن مشعل، حضور شعله و قطع گاز در شرایط اضطراری را به طور خودکار مدیریت می کند تا خطر نشت یا انفجار به صفر برسد.
در کاربردهای روزمره تر هم رله ها حضوری پررنگی دارند. از کنترل پمپ ها و کمپرسورها گرفته تا فرمان دهی به سیستم های روشنایی، تهویه و کنترل دما، همه جا می توان ردپای رله را دید. به همین دلیل، این قطعه کوچک به نوعی «واسط هوشمند» میان مدار فرمان و تجهیزات قدرت است؛ قطعه ای که بدون آن، هماهنگی و اطمینان در سیستم های برقی امروز ممکن نبود.
راهنمای انتخاب رله مناسب
انتخاب رله مناسب تنها به شناخت انواع آن محدود نمی شود؛ بلکه باید متناسب با نوع کاربرد، سطح جریان، شرایط محیطی و نیاز کنترلی سیستم انجام شود. در یک سیستم صنعتی یا ساختمانی، انتخاب نادرست رله می تواند باعث عملکرد ناقص مدار یا حتی آسیب به تجهیزات شود. در ادامه، به نکاتی که باید هنگام انتخاب رله در نظر بگیرید اشاره می کنیم:
- تعیین ولتاژ و جریان مدار: رله باید توان تحمل جریان عبوری را داشته باشد و ولتاژ بوبین آن با مدار فرمان سازگار باشد. برای مثال، در مدارهای فرمان DC معمولا از رله های ۱۲ یا ۲۴ ولت استفاده می شود، در حالی که در مدارهای AC رله ۲۲۰ ولت مناسب تر است.
- توجه به نوع بار: برای بارهای القایی (موتور، ترانسفورماتور) رله با کنتاکت مقاوم یا مدار محافظ انتخاب شود. برای بارهای مقاومتی (المنت، روشنایی) رله معمولی کافی است.
- نوع عملکرد: برای قطع و وصل مکرر رله حالت جامد (SSR) مناسب تر است و برای کاربردهای ساده تر رله الکترومغناطیسی اقتصادی تر است.
- تعداد و نوع کنتاکت ها: بسته به پیچیدگی مدار، رله با یک یا چند کنتاکت انتخاب شود.
- شرایط محیطی: در محیط های مرطوب، گردوغبار یا لرزشی از رله با بدنه عایق و مقاوم استفاده شود.
- کیفیت و برند: انتخاب برند معتبر تضمین کننده پایداری عملکرد در بلند مدت است.
نتیجه گیری
رله ها، با وجود اندازه کوچکشان، تاثیر بزرگی در کنترل و ایمنی سیستم های صنعتی دارند و هر کدام از انواع آن ها راه حل های ویژه ای برای نیازهای مختلف ارائه می کنند. انتخاب درست رله می تواند بهره وری و کارایی تجهیزات را افزایش دهد و از مشکلات غیر منتظره جلوگیری کند.
شرکت پیکاتک با ارائه محصولات با کیفیت و استاندارد جهانی، همواره آماده همراهی با مهندسان و کارشناسان صنعت در انتخاب و تامین رله های مناسب است. اگر سوال یا ابهامی درباره رله ها یا کاربردهایشان دارید، می توانید در بخش نظرات با ما در میان بگذارید تا کارشناسان پیکاتک پاسخ شما را بدهند.
سوالات متداول
رله و کنتاکتور هر دو برای قطع و وصل مدار استفاده می شوند، اما تفاوت اصلی در ظرفیت جریان و کاربرد است. رله معمولا جریان پایین تر و کاربرد کنترل فرمان دارد، در حالی که کنتاکتور برای مدارهای قدرت با جریان بالا مثل موتورهای صنعتی به کار می رود و ظرفیت قطع و وصل بیشتری دارد. به عبارت دیگر، رله بیشتر در کنترل و کنتاکتور بیشتر در انتقال قدرت استفاده می شود.
خرابی رله معمولا با نشانه هایی مثل عدم تغییر وضعیت کنتاکت ها یا وصل و قطع ناقص مدار، ایجاد صدای غیر معمول یا قطع و وصل مکرر بدون فرمان، داغ شدن بدنه یا بوبین رله، مشاهده جرقه یا سوختگی روی کنتاکت ها و عملکرد ناپایدار در مدارهای کنترلی همراه است.
تفاوت اصلی بین رله AC و DC در نوع بوبین و رفتار مغناطیسی است. بوبین رله AC برای جریان متناوب طراحی شده و ممکن است برای جلوگیری از لرزش یا نویز، دارای خازن یا هسته آهنی خاص باشد. رله DC بوبینش برای جریان مستقیم بهینه شده و بدون نیاز به تغییر جهت جریان، میدان مغناطیسی پیوسته تولید می کند. ولتاژ کاری و طراحی داخلی بوبین بر اساس نوع جریان متفاوت است.
رله حالت جامد (SSR) بدون قطعات مکانیکی عمل می کند و همین ویژگی باعث می شود عمر طولانی تری داشته باشد. همچنین سرعت سوئیچینگ آن بالاتر است و پاسخ سریع تری ارائه می دهد. عملکرد این رله بی صدا است و هیچ کلیک یا لرزشی ایجاد نمی کند، ضمن اینکه مقاومت بیشتری در برابر ارتعاش و شوک مکانیکی دارد. به همین دلیل، SSRها برای مدارهای پرسرعت و حساس انتخاب مناسبی محسوب می شوند.
چند برند معتبر و شناخته شده در صنعت برق عبارتند از Omron (ژاپن)، Schneider Electric (فرانسه)، Siemens (آلمان)، Finder (ایتالیا) و Panasonic (ژاپن). این شرکت ها انواع مختلف رله های الکترومغناطیسی، حفاظتی و حالت جامد را با کیفیت بالا و مطابق استانداردهای بین المللی تولید می کنند و در صنایع مختلف کاربرد گسترده دارند.
