پکیج گرمایشی یک سیستم گرمایشی محبوب و کارآمد است که در بسیاری از منازل و ساختمانها استفاده میشود و با استفاده از یک شیر پروانه ای کوچک، میتوان جریان آن را کنترل کرد. قطعهای که اگر درست کار نکند ممکن است جریان آب گرم را در سراسر ساختمان متوقف کند و ساکنان را با چالش جدی مواجه سازد.
در حقیقت این شیر از اجزای مهم پکیج به شمار میرود که نقشی کلیدی در تنظیم و کنترل ورودی جریان آب گرم و سرد ایفا میکند. در این مقاله از پیکامگ به بررسی جامع شیر پروانه ای پکیج، مشخصات فنی،عملکرد، مزایا، معایب و راهنمای خرید آن میپردازیم تا امکان استفادهی صحیح و مرجعی برای تعویض آن را داشته باشید. همچنین می توانید برای انتخاب بهترین پکیج موجود در بازار ایران مقاله پیکاتک در این مورد را مطالعه کنید.
برای انتخاب بهترین تجهیزات گرمایشی و لوازم جانبی میتوانید از فروشگاه پیکاتک کمک بگیرید. از راهنما و مقایسه برای خرید گرفته تا مشاورهی اختصاصی متناسب با پروژهی شما، مجموعهی کاملی پیش روی شماست.
شیر پروانه ای پکیج چیست؟

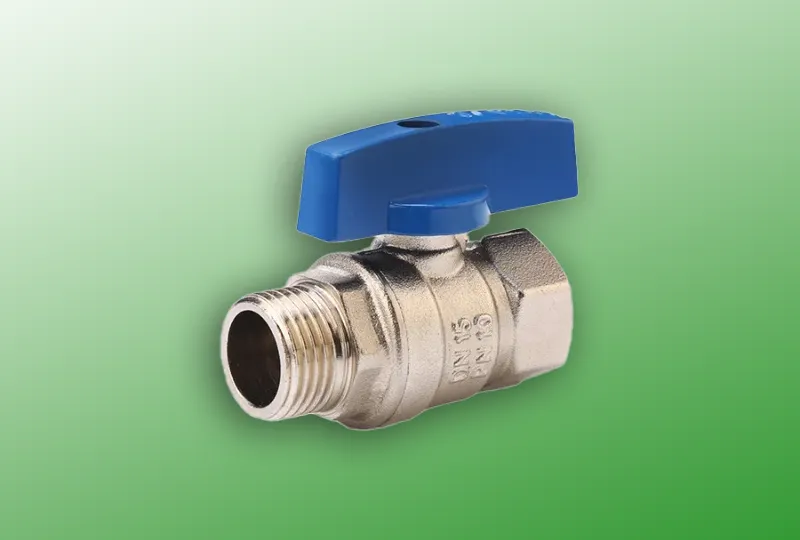

شیر پروانهای پکیج در اصطلاح رایج تأسیسات، یک شیر توپی ربعگرد با دسته پروانه ای شکل است. درون این شیر، یک گوی سوراخدار قرار دارد که با چرخاندن دسته به اندازه ۹۰ درجه، مسیر عبور آب را باز یا مسدود میکند.
این شیر بیشتر برای قطع و وصل جریان آب در اتصالات ورودی و خروجی پکیج به کار میرود و امکان جداسازی مسیرهای لولهکشی هنگام سرویس را فراهم میکند. برخلاف شیر پروانهای صنعتی که دارای دیسک چرخان است، مکانیزم داخلی شیر پکیجی از نوع توپی است و نام پروانهای صرفاً به شکل دسته آن اشاره دارد.
شیر پروانهای پکیج کجاست؟
شیر پروانهای پکیج معمولاً روی اتصالات لولهکشی زیر دستگاه نصب میشود. بسته به طراحی سیستم، ممکن است این شیر در مسیر آب سرد ورودی، آب گرم خروجی یا لولههای رفت و برگشت مدار گرمایش قرار داشته باشد. دسته آن اغلب به شکل دو بال کوچک طراحی میشود تا در فضای محدود زیر پکیج بهراحتی قابل دسترسی باشد.
برای تشخیص محل دقیق شیر، باید مسیر لولهها و نقشه اتصالات مدل پکیج بررسی شود. توجه داشته باشید که تمام شیرهای زیر پکیج عملکرد یکسانی ندارند؛ شیرهای قطع و وصل آب با شیر پرکن، شیر گاز و شیر اطمینان متفاوت هستند.

مشخصات فنی شیر پروانه ای پکیج

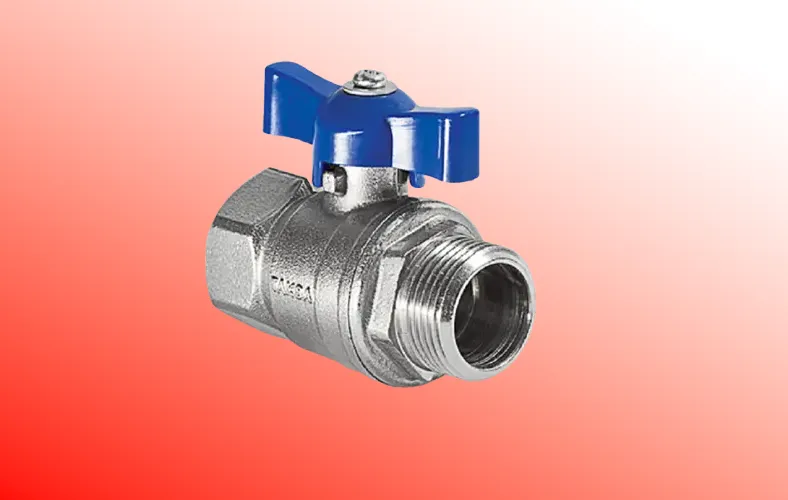

شیر پروانهای پکیج (اصطلاح رایج بازار)، که در اصل یک شیر توپی با اهرم پروانهای است، معمولاً از آلیاژ برنج با درصد بالای مس ساخته میشود تا مقاومت مناسبی در برابر فشار، ضربه و خوردگی داشته باشد. در برخی مدلهای خاص، بدنه از استیل ضدزنگ نیز تولید میشود.
اهرم پروانهای این شیر اغلب از آلومینیوم یا فلزات مقاوم در برابر زنگزدگی ساخته شده و با رنگ الکترواستاتیک پوشش داده میشود. سایز متداول این شیر ۳/۴ اینچ است، هرچند در اندازههای دیگر مانند ۱/۲ اینچ نیز عرضه میشود.
نحوه باز و بسته شدن شیر پروانهای پکیج
عملکرد شیر پروانهای پکیج بر اساس چرخش یک گوی سوراخدار درون بدنه است. هنگامی که سوراخ گوی در امتداد لوله قرار بگیرد، آب از شیر عبور میکند و زمانی که گوی ۹۰ درجه بچرخد، مسیر جریان مسدود میشود.
در شیرهای توپی دستهپروانهای متداول، قرار گرفتن دسته در امتداد لوله نشاندهنده وضعیت باز و قرار گرفتن آن بهصورت عمود بر لوله نشاندهنده وضعیت بسته است. بااینحال، در صورت تفاوت طراحی دسته باید علامتهای روی شیر یا دستورالعمل سازنده بررسی شود.
این شیرها معمولاً برای قطع و وصل کامل جریان طراحی شدهاند و بهتر است برای تنظیم دائمی دبی آب در وضعیت نیمهباز استفاده نشوند.

تفاوت شیر پروانهای پکیج با شیر پرکن چیست؟
شیر پروانهای پکیج و شیر پرکن دو قطعه با کاربرد متفاوت هستند که گاهی به دلیل شکل دسته یا محل نصب با یکدیگر اشتباه گرفته میشوند. شیر پروانهای در سیستم لولهکشی برای قطع و وصل جریان آب استفاده میشود؛ اما شیر پرکن وظیفه ورود آب به مدار بسته گرمایش را در زمان نیاز به جبران افت فشار بر عهده دارد.
|
معیار مقایسه |
شیر پروانهای پکیج |
شیر پرکن پکیج |
|
وظیفه اصلی |
قطع و وصل جریان آب |
پر کردن مدار گرمایش |
|
محل معمول |
اتصالات ورودی و خروجی یا مسیرهای آب |
مسیر ارتباط آب شهری با مدار گرمایش |
|
زمان استفاده |
هنگام قطع یا وصل مسیر آب و سرویس |
هنگام نیاز به افزایش فشار مدار |
|
عملکرد |
معمولاً با چرخش ۹۰ درجه |
مطابق طراحی شیر پرکن همان مدل |
|
وضعیت عادی |
بسته به مسیر، معمولاً باز در زمان بهرهبرداری |
پس از پر کردن مدار، بسته |
|
اثر بر فشار مدار |
قطع و وصل مسیر مربوط؛ نه تنظیم مستقیم فشار بار |
امکان افزایش فشار با ورود آب به مدار |
جدول مزایا و معایب شیر پروانه ای پکیج
|
مزایا |
محدودیتها و معایب |
|
قطع و وصل سریع جریان با چرخش ۹۰ درجه |
مناسب نبودن اغلب مدلها برای تنظیم دائمی دبی |
|
طراحی جمعوجور و مناسب زیر پکیج |
محدودیت دسترسی در فضاهای بسیار تنگ |
|
آببندی مناسب در مدلهای باکیفیت |
احتمال نشتی در صورت فرسودگی آببندها |
|
امکان جداسازی مسیر آب هنگام سرویس |
احتمال سفت شدن دسته بر اثر رسوب یا فرسودگی |
|
تنوع سایز و اتصالات رزوهای |
ضرورت انتخاب دقیق سایز و نوع رزوه |
نکات ایمنی استفاده از شیر پروانه ای پکیج
هرچند شیر پروانه ای قطعهی کوچکی است اما استفادهی نادرست از آن میتواند باعث افزایش بیش از حد فشار، نشتی آب یا آسیب به پکیج شود. به همین دلیل رعایت نکات ایمنی هنگام باز و بسته کردن این شیر، برای حفظ سلامت سیستم گرمایشی و افزایش عمر دستگاه ضروری است. از مهمترین نکات میتوان به موارد زیر اشاره کرد:
- فقط هنگام افت فشار از شیر استفاده کنید و آن را بهصورت دائمی باز نگذارید.
- فشار سیستم را هنگام پر کردن بهصورت همزمان از روی مانومتر کنترل کنید.
- فشار را بیش از حد استاندارد (معمولاً 1 تا 1.5 بار در حالت سرد) افزایش ندهید.
- پس از رسیدن فشار به مقدار مناسب، شیر را کاملاً ببندید.
- از باز کردن ناگهانی یا بیشازحد سریع شیر خودداری کنید.
- در صورت مشاهدهی نشتی یا سفت شدن بیش از حد شیر، از استفاده مجدد خودداری کرده و آن را بررسی یا تعویض کنید.
- در صورت ناآشنایی با عملکرد پکیج، از تکنسین مجاز کمک بگیرید.
نشتی شیر پروانه ای پکیج: علل و راه حل ها
یکی از مهمترین عواملی که میتواند باعث اتلاف آب و آسیب به سیستم پکیج شود، نشتی شیر پروانه ای است که از مهمترین دلایل آن میتوان به موارد زیر اشاره کرد:
- فرسودگی: با گذشت زمان، قطعات شیر می توانند فرسوده شده و دچار نشتی شوند.
- آسیبدیدگی: ضربه یا فشار بیش از حد میتواند باعث آسیبدیدگی شیر شود.
- کیفیت پایین قطعات: استفاده از قطعات با کیفیت پایین در محصولات، میتواند منجر به نشتی شود.
نشتی شیر پروانهای پکیج معمولاً در اثر خرابی آببندها، فرسودگی محور، آسیبدیدگی بدنه یا اشکال در اتصالات رزوهای ایجاد میشود. محل خروج آب میتواند به تشخیص اولیه علت کمک کند.
نشانه خرابی
علت احتمالی
اقدام پیشنهادی
چکه آب از اطراف دسته
فرسودگی آببندی محور
بررسی تخصصی و تعمیر یا تعویض شیر
نشتی از محل اتصال لوله
آببندی نامناسب یا خرابی اتصال
بررسی اتصال و آببندی توسط سرویسکار
عبور آب در حالت بسته
فرسودگی توپی یا نشیمنگاه
تعویض شیر در صورت تأیید خرابی
سفت شدن دسته
رسوب، خوردگی یا فرسودگی مکانیزم
خودداری از اعمال فشار؛ بررسی شیر
ترک یا نشتی از بدنه
آسیب مکانیکی یا شرایط نامناسب کارکرد
تعویض قطعه
اگر نشتی از بدنه شیر یا محل محور مشاهده میشود، بستن و باز کردن مکرر دسته راهحل قابل اعتمادی نیست. در چنین شرایطی باید وضعیت قطعه توسط سرویسکار بررسی شود.
قیمت شیر پروانه ای پکیج
قیمت شیر پروانه ای پکیج به عوامل مختلفی بستگی دارد که از جمله مهمترین آنها میتوان به موارد زیر اشاره کرد:

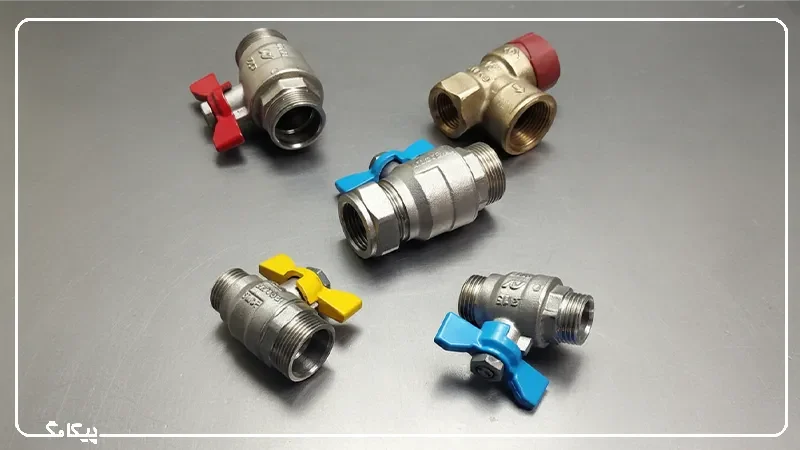

قیمت شیر پروانهای پکیج به جنس و کیفیت بدنه، سایز اتصال، نوع رزوه، برند سازنده، کیفیت آببندی و فشار و دمای مجاز قطعه بستگی دارد. شیرهای برنجی دستهپروانهای در سایزهای مختلف و با اتصالات متفاوت عرضه میشوند؛ بنابراین برای مقایسه قیمت باید مشخصات دو محصول یکسان باشد. انتخاب یک شیر ارزان اما نامتناسب با اتصالات پکیج ممکن است باعث نشتی و تحمیل هزینه تعمیر یا تعویض شود.

راهنمای خرید شیر پروانه ای پکیج
برای خرید شیر پروانهای مناسب برای پکیج، باید به موارد مختلف از جمله هماهنگی با لولههای پکیج توجه داشت.
|
معیار انتخاب |
نکته مهم |
|
سایز اتصال |
تطابق با قطر و رزوه لوله |
|
نوع رزوه |
داخلی، خارجی یا ترکیبی |
|
جنس بدنه |
برنج مناسب کاربرد و شرایط سیستم |
|
کیفیت آببندی |
اطمینان از کیفیت توپی و نشیمنگاه |
|
نوع دسته |
دسترسی آسان در فضای نصب |
|
فشار و دمای کاری |
تطابق با مشخصات سیستم |
|
برند و اصالت |
بررسی تولیدکننده و مشخصات معتبر محصول |
پیش از خرید شیر پروانهای، مشخصات شیر قبلی یا نقشه اتصالات دستگاه را بررسی کنید تا از تطابق سایز، رزوه و کاربرد قطعه جدید مطمئن شوید. همچنین می توانید برای مشاوره خرید با کارشناسان ما در پیکاتک تماس بگیرید.
جمع بندی
شیر پروانه ای پکیج، یکی از اجزای مهم سیستم گرمایشی است که نقش حیاتی در تنظیم و کنترل جریان آب گرم دارد. با انتخاب نوع مناسب، اطمینان از کیفیت و نصب صحیح، میتوان از عملکرد صحیح و طول عمر بالای این قطعه اطمینان حاصل کرد تا آب گرم پایدار و با دما و فشار مناسب در مجموعهی مسکونی یا اداری وجود داشته باشد.
سوالات متداول
شیر پروانهای پکیج چه کاربردی دارد؟
برای قطع و وصل جریان آب در برخی از مسیرهای لولهکشی پکیج استفاده میشود و امکان جداسازی مسیر هنگام سرویس را فراهم میکند.
شیر پروانهای پکیج کجاست؟
معمولاً روی اتصالات لولهکشی زیر پکیج و در مسیر آب سرد، آب گرم یا مدار گرمایش نصب میشود. محل دقیق آن به طراحی و مدل دستگاه بستگی دارد.
شیر پروانهای پکیج به کدام سمت باز میشود؟
در مدلهای توپی متداول، دسته موازی لوله نشاندهنده باز بودن و دسته عمود بر لوله نشاندهنده بسته بودن شیر است. برای اطمینان، علامتهای روی بدنه یا دستورالعمل محصول را بررسی کنید.
آیا شیر پروانهای همان شیر پرکن پکیج است؟
خیر. شیر دستهپروانهای معمولاً برای قطع و وصل مسیر آب کاربرد دارد، اما شیر پرکن برای ورود آب به مدار گرمایش و جبران افت فشار استفاده میشود.
