نشیمنگاه یا سیت در شیرآلات صنعتی چیست و نحوه عملکرد آن

در طراحی و عملکرد صحیح شیرآلات صنعتی، یکی از مهم‌ ترین اجزا که نقش تعیین‌ کننده‌ای در آب‌ بندی، کنترل نشتی و ایمنی فرآیند دارد، نشیمنگاه یا سیت (Valve Seat) است. سیت قطعه‌ای است که برای آب‌ بند کردن اطراف مجرابند مانند دیسک، توپی، گیت، پلاگ و غیره همچنین برای نشستن صحیح مجرابند روی آن مورد استفاده قرار می‌ گیرد.

کیفیت طراحی و انتخاب متریال سیت مستقیماً بر میزان نشتی، طول عمر شیر، عملکرد در فشار و دمای بالا و حتی هزینه‌ های تعمیر و نگهداری تأثیر می‌ گذارد. از آنجا که سیت در تماس مستقیم با سیال و مجرابند قرار دارد، باید متناسب با شرایط فرآیندی انتخاب شود. در این مقاله از پیکامگ به بررسی عملکرد سیت، نقش آن در آب بندی، انواع سیت و ویژگی های آن و معیارهای انتخاب سیت مناسب برای هر کاربرد صنعتی می پردازیم.

در فروشگاه اینترنتی پیکاتک مجموعه‌ای متنوع از شیرآلات صنعتی را با سیت‌های نرم (Soft Seat) و فلزی (Metal Seat) و متریال‌ های تخصصی دیسک و بدنه ارائه می‌ دهیم. برای دریافت مشاوره فنی جهت انتخاب بهترین نوع سیت متناسب با پروژه خود و استعلام قیمت دقیق، همین حالا با کارشناسان فروش ما تماس بگیرید.

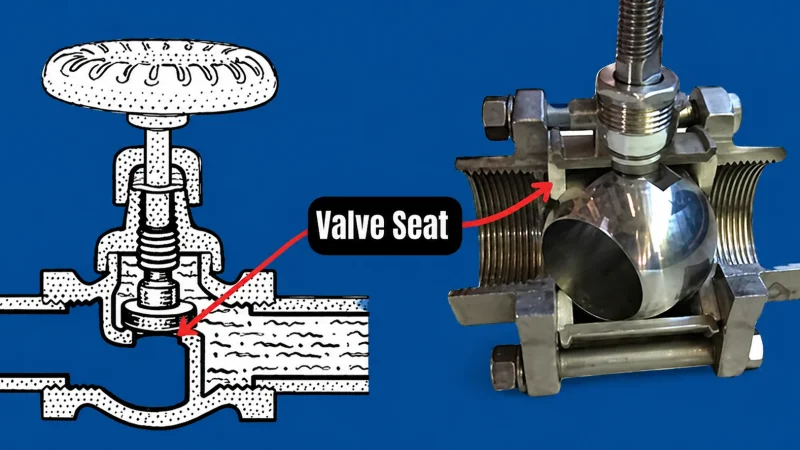

سیت (Seat) در شیرآلات صنعتی چیست؟

همانطور که ذکر شد سیت (Seat) در شیرآلات صنعتی یکی از اجزای اصلی بخش آب‌ بندی است که به‌عنوان سطح تماس و توقف مجرابند عمل می‌کند. این قطعه که می‌تواند بخشی ماشین‌کاری‌شده از بدنه یا یک رینگ مستقل باشد، نقطه‌ای است که مجرابند‌ مانند دیسک، بال، گیت یا پلاگ هنگام بسته شدن روی آن قرار می‌گیرد تا مسیر عبور سیال به‌طور کامل مسدود شود. سیت به‌ عنوان مرجع اصلی آب‌ بندی، باید دارای سطحی دقیق، هم‌ مرکز و مقاوم در برابر سایش و ضربه باشد تا توانایی ایجاد نشتی صفر یا حداقل نشتی مجاز را فراهم کند.

در بسیاری از طراحی‌ ها، سیت به‌صورت رینگ جداگانه (Seat Ring) نصب می‌ شود تا امکان تعویض، تعمیر یا انتخاب متریال‌های مقاوم‌تر در شرایط کاری خاص فراهم باشد. این رینگ‌ ها ممکن است با پوشش‌ های سخت‌ کاری (Hardfacing) مانند استلایت، کاربیدها یا روکش‌های الاستومری و پلیمری تقویت شوند تا مقاومت در برابر فشار بالا، دمای زیاد، خوردگی یا سایش بهبود یابد. انتخاب نوع و جنس سیت مستقیماً بر عملکرد شیر، طول عمر آب‌ بندی و قابلیت اطمینان سیستم تأثیرگذار است.

نقش سیت در آب‌ بندی شیرآلات صنعتی

سیت یا نشیمنگاه در شیرآلات صنعتی نقشی چندوجهی و حیاتی در تضمین عملکرد صحیح و طولانی‌مدت شیر ایفا می‌کند. وظایف اصلی آن عبارتند از:

☑️ایجاد آب‌ بندی مطمئن

مهم‌ترین کارکرد سیت، فراهم کردن سطحی برای نشستن مجرابند (مانند دیسک، بال، گیت یا پلاگ) در حالت بسته شیر است. تماس دقیق و یکنواخت مجرابند با سطح سیت، جریان سیال را متوقف کرده و اساس آب‌بندی شیر را تشکیل می‌دهد. کیفیت این تماس، که به عواملی چون دقت ساخت، هم‌مرکزی و جنس سطوح بستگی دارد، مستقیماً میزان نشتی (Leakage) را تعیین می‌کند.

☑️تحمل اختلاف فشار کاری

سیت باید قادر باشد تا اختلاف فشار عملیاتی سیستم را بدون تغییر شکل دائمی، ترک‌خوردگی یا شکستگی تحمل کند. این پایداری مکانیکی برای حفظ یکپارچگی آب‌بندی در طولانی‌مدت ضروری است.

☑️پایداری در برابر شرایط دمایی

در کاربردهایی که با دماهای بالا (مانند بخار، خطوط فرآوری حرارتی) یا دماهای بسیار پایین (مانند سیالات برودتی) سروکار دارند، سیت باید خواص فیزیکی و ابعادی خود را حفظ کند تا از نشتی ناشی از انبساط یا انقباض حرارتی جلوگیری شود.

☑️مقاومت شیمیایی در برابر سیالات فرآیندی

در صنایع شیمیایی، دارویی و پتروشیمی، سیالاتی که از شیر عبور می‌کنند ممکن است خورنده باشند. سیت باید از متریالی ساخته شود که در برابر خوردگی ناشی از این سیالات مقاوم باشد تا از تخریب سطح و کاهش عمر مفید شیر جلوگیری گردد.

☑️کاهش سایش و افزایش طول عمر شیر

تماس مکرر و احتمالاً همراه با لغزش مجرابند با سیت، می‌تواند منجر به سایش شود. انتخاب متریال مناسب و طراحی صحیح سیت، مقاومت آن را در برابر سایش افزایش داده و در نتیجه عمر مفید شیر را به طور قابل توجهی طولانی‌تر می‌کند. این امر همچنین به کاهش نیاز به تعمیرات و نگهداری پرهزینه کمک می‌ کند.

نحوه عملکرد سیت در انواع شیرآلات صنعتی

در این قسمت عملکرد سیت در انواع رایج شیرآلات صنعتی بررسی می شود:

شیرهای توپی (Ball Valve)

در شیرهای توپی یا بال ولو، مجرابند توپی شکل (Ball) میان دو رینگ سیت مستقر می‌ شود. با چرخش ۹۰ درجه‌ای بال، جریان در حالت باز به‌طور کامل از سوراخ مرکزی بال عبور می‌کند. در وضعیت بسته، سطح صیقلی کروی بال بر روی سیت‌ها قرار گرفته و فشار خط، بال را به سمت سیت پایین‌دست می‌راند تا آب‌بندی برقرار شود. استفاده از سیت‌ های نرم (Soft Seat) مانند PTFE در این شیرها متداول است که باعث دستیابی به آب‌ بندی کامل (Bubble-Tight) می‌ شود.

شیرهای دروازه‌ای (Gate Valve)

در شیرهای دروازه‌ای، مجرابند که به صورت یک صفحه مسطح یا گوه (Wedge) است، به صورت خطی به سمت پایین حرکت کرده و در میان سیت‌های تعبیه‌شده در بدنه شیر قرار می‌گیرد. در فشارهای عملیاتی بالا یا سیالات با دمای زیاد، به‌دلیل تنش‌های شدید، معمولاً از سیت‌های فلزی (Metal-to-Metal) استفاده می‌شود که با سخت‌کاری سطحی (Hardfacing) مقاوم شده‌اند تا در برابر سایش و تغییر شکل پایداری لازم را داشته باشند.

شیرهای کروی (Globe Valve)

در این شیرها، مجرابند به‌صورت عمودی و با حرکت در امتداد محور ساقه (Stem) بر روی سیت عمود می‌نشیند. طراحی سیت در شیرهای کروی به گونه‌ای است که مجرابند، مسیر جریان را به‌صورت تدریجی مسدود می‌کند؛ همین ویژگی باعث شده تا این شیرها در کاربردهای “کنترل جریان” (Throttling) بسیار دقیق‌تر از سایر انواع شیرها عمل کنند.

شیرهای پروانه‌ای (Butterfly Valve)

در شیرهای پروانه‌ای، دیسک در مرکز جریان قرار دارد و با چرخش ۹۰ درجه‌ای، لبه‌های محیطی آن با سیت‌های (Liner/Seat) که دور تا دور داخلی بدنه شیر تعبیه شده‌اند، درگیر می‌شود. با توجه به نوع طراحی، سیت‌های الاستومری (لاستیکی) در این شیرها نقش اصلی را در فشرده‌سازی و ایجاد یک آب‌بندی محیطی یکپارچه ایفا می‌کنند.

تقسیم‌ بندی سیت در شیرآلات صنعتی

سیت‌ ها به‌ طور کلی به دو دسته اصلی زیر تقسیم بندی می‌ شوند:

سیت‌ های نرم (Soft Seat)

سیت‌های نرم یا Soft Seat از مواد پلیمری و الاستومری با قابلیت تغییر شکل جزئی تحت فشار ساخته می‌شوند که این ویژگی به آن‌ها اجازه می‌دهد تا با سطح مجرابند کاملاً منطبق شده و آب‌بندی فوق‌العاده‌ای ایجاد کنند. این سیت‌ها به‌دلیل ماهیت انعطاف‌پذیر خود، برای کاربردهایی که نیاز به نرخ نشتی صفر (Bubble-Tight) دارند، گزینه‌ای ایده‌آل محسوب می‌شوند. با این حال، استفاده از این متریال‌ها در دماهای بسیار بالا یا محیط‌هایی که ذرات جامد ساینده در سیال وجود دارد، توصیه نمی‌شود، زیرا احتمال تغییر شکل دائمی یا تخریب زودهنگام پلیمر در این شرایط بالاست.

متریال‌ های متداول: PTFE، RPTFE، PEEK، Nylon، EPDM، NBR و Viton

✅مزایا:

• دستیابی به آب‌بندی کامل (Zero Leakage)

• گشتاور عملیاتی پایین (به دلیل ضریب اصطکاک کم)

• هزینه تولید و نگهداری اقتصادی‌تر

❌معایب:

• محدودیت جدی در تحمل دماهای بالا
• حساسیت بالا به سیالات حاوی ذرات جامد (سایش سریع)

• احتمال تغییر شکل یا اکستروژن (Extrusion) در فشارهای عملیاتی بسیار بالا

سیت‌ های فلزی (Metal Seat)

سیت‌های فلزی به دلیل برخورداری از استحکام مکانیکی بسیار بالا، برای سخت‌ترین شرایط عملیاتی مهندسی شده‌اند. در این نوع سیت‌ها، سطح تماس آب‌بندی از فلزات سخت یا آلیاژهای پیشرفته تشکیل شده و برای افزایش طول عمر، اغلب با لایه‌هایی مانند استلایت، کروم کاربید یا تنگستن کاربید پوشش داده می‌شوند. این ساختار باعث می‌ شود سیت بتواند بدون تغییر شکل، فشارها و دماهای بسیار زیاد را تحمل کرده و در برابر سیالات خورنده یا حاوی ذرات جامد، عملکردی پایدار و قابل اطمینان داشته باشد.

متریال‌ های متداول: استنلس استیل، مونل، اینکونل، استلایت (روکش‌دهی)، کروم کاربید و تنگستن کاربید

✅مزایا:

• پایداری عالی در دماهای بسیار بالا (تا ۶۰۰ درجه سانتی‌گراد و بالاتر)
• مقاومت بسیار بالا در برابر سایش و فرسایش
• مناسب برای سیالات حاوی ذرات معلق و کاربردهای صنعتی سنگین (مثل بخار)

❌معایب:

• آب‌بندی کمتر نسبت به نمونه‌های نرم (نیاز به ماشین‌کاری بسیار دقیق برای رسیدن به کلاس نشتی بالا)
• هزینه تولید بالاتر به دلیل متریال‌های گران‌قیمت و فرآیندهای پیچیده ماشین‌کاری
• گشتاور عملیاتی بالاتر به دلیل اصطکاک بیشتر سطوح فلزی

جدول مقایسه سیت‌ های فلزی (Metal Seat) و نرم (Soft Seat)

استاندارد API 598 و تعیین میزان نشتی مجاز سیت

استاندارد API 598 یکی از اساسی‌ترین مراجع در صنعت نفت، گاز و پتروشیمی برای اطمینان از عملکرد صحیح و ایمنی شیرآلات صنعتی محسوب می‌شود. این استاندارد به طور دقیق، روش‌ها و معیارهای لازم برای انجام تست‌های فشار و نشتی را بر روی انواع شیرآلات، از جمله تعیین میزان نشتی مجاز سیت، مشخص می‌کند. هدف اصلی این استاندارد، اطمینان از عملکرد آب‌بندی شیر در شرایط عملیاتی پیش‌بینی شده و جلوگیری از نشت سیالات خطرناک به محیط اطراف است.

تست‌های اصلی که طبق API 598 بر روی شیرآلات انجام می‌شود شامل تست فشار بدنه (Body Pressure Test) با استفاده از سیالات هیدرو استاتیک (آب) یا پنوماتیک (هوا یا گاز)، و مهم‌تر از همه، تست نشتی سیت (Seat Leakage Test) است. تست نشتی سیت به طور خاص، میزان آب‌بندی در وضعیت بسته شیر را ارزیابی می‌کند و اطمینان حاصل می‌کند که مجرابند (چه توپی، چه گیت، چه دیسک) به درستی بر روی سیت نشسته و نشتی از حد مجاز فراتر نمی‌رود.

میزان نشتی مجاز برای هر شیر، تحت تأثیر عوامل متعددی از جمله سایز شیر، کلاس فشاری (Pressure Class)، و نوع سیت (نرم یا فلزی) قرار دارد. در حالی که برای سیت‌های فلزی (Metal Seat) معمولاً مقدار مشخصی نشتی جزئی مجاز شمرده می‌شود که ناشی از ماهیت سطوح فلزی است، اما انتظار از سیت‌های نرم (Soft Seat) رسیدن به سطح آب‌بندی کامل یا “نشتی صفر” (Zero Leakage / Bubble Tight) است. این تمایز نشان‌دهنده اهمیت انتخاب صحیح نوع سیت بر اساس الزامات فرآیند و سطح ایمنی مورد نیاز است.

معیارهای کلیدی در انتخاب سیت مناسب

انتخاب سیت مناسب برای شیرآلات صنعتی، نیازمند ارزیابی دقیق شرایط فرآیندی است. در ادامه، ۵ معیار اصلی که باید پیش از انتخاب نهایی بررسی شوند، آورده شده است:

• نوع سیال: خواص شیمیایی و فیزیکی سیال مانند خورندگی، سمی بودن، و وجود ذرات جامد معلق، تعیین‌کننده اصلی متریال سیت است. برای سیالات دارای ذرات جامد، سیت‌های فلزی به دلیل مقاومت بالاتر در برابر سایش و فرسایش، انتخاب ارجح هستند.
• فشار کاری (Working Pressure): فشار سیال مستقیماً بر استحکام سیت تأثیر می‌گذارد. در فشارهای بسیار بالا، سیت‌های نرم به دلیل انعطاف‌پذیری ممکن است دچار تغییر شکل (Extrusion) شوند؛ لذا در این شرایط، سیت‌های فلزی به دلیل صلبیت بالا عملکرد ایمن‌تری دارند.
• دمای کاری (Working Temperature): دما یکی از محدودکننده‌ترین عوامل در انتخاب نوع سیت است. سیت‌های نرم (Soft Seat) دارای محدودیت دمایی مشخصی هستند و با عبور از آن دچار خرابی می‌شوند، در حالی که سیت‌های فلزی (Metal Seat) برای شرایط دمای بالا بهترین گزینه محسوب می‌شوند.
• کلاس فشاری شیر: کلاس فشاری شیر که مطابق با استاندارد ASME B16.34 تعیین می‌شود، محدوده تحمل فشار و دما را مشخص می‌کند. این استاندارد باید به عنوان مرجع اصلی برای اطمینان از سازگاری سیت با بدنه و قطعات داخلی در نظر گرفته شود.
• میزان نشتی قابل قبول: اگر فرآیند شما نیازمند آب‌بندی مطلق و «نشتی صفر» (Bubble Tight) است، سیت‌های نرم انتخاب ایده‌آلی هستند. در مقابل، اگر در سیستم‌های صنعتی مقدار اندکی نشتی در کلاس‌های مجازِ استاندارد API 598 قابل چشم‌پوشی باشد، استفاده از سیت‌های فلزی توصیه می‌شود.

اشکالات رایج در سیت شیرآلات صنعتی

🔹سایش ناشی از ذرات جامد (Abrasive Wear)

اگر سیال حاوی ذرات جامد، رسوبات، شن، براده یا مواد ساینده باشد، این ذرات هنگام عبور از کنار سیت و مجرابند باعث خراش، ساییدگی و از بین رفتن سطح آب‌بندی می‌شوند. سیت‌های نرم مانند PTFE بیشتر در معرض این آسیب هستند و به‌سرعت خاصیت آب‌بندی خود را از دست می‌دهند.

در سرویس‌های صنعتی که ذرات معلق زیاد است، این سایش موجب نشتی داخلی، کاهش کارایی شیر و نیاز به تعویض مکرر سیت خواهد شد. استفاده از سیت فلزی و نصب استرینر در خط، بهترین راهکار مقابله با این نوع خرابی است.

🔹آسیب ناشی از کاویتاسیون (Cavitation Damage)

کاویتاسیون زمانی رخ می‌دهد که فشار سیال در بخش‌هایی از مسیر جریان افت کرده و حباب‌های بخار تشکیل می‌شود. این حباب‌ها هنگامی که به ناحیه پرفشار نزدیک سیت می‌رسند، با انفجار میکروسکوپی تخلیه می‌شوند و ضربه‌های شدید نقطه‌ای به سطح سیت وارد می‌کنند.

تداوم این پدیده باعث زبری، گودشدگی و حفره‌دار شدن (Pitting) سطح سیت شده و عملکرد آب‌بندی را مختل می‌کند. کاویتاسیون معمولاً در شیرهای کنترلی، گلوب و سرویس‌های فشار بالا دیده می‌شود. طراحی صحیح شیر، کاهش افت فشار ناگهانی و انتخاب سیت فلزی مقاوم، راهکارهای اصلی پیشگیری از این مشکل‌اند.

🔹خوردگی شیمیایی (Chemical Corrosion)

برخی سیالات فرآیندی مانند اسیدها، نمک‌ها، مواد اکسیدکننده یا ترکیبات کلردار می‌توانند به‌صورت مستقیم با سیت واکنش دهند و موجب تخریب تدریجی سطح آن شوند. خوردگی باعث نازک شدن، پوسته‌پوسته شدن یا از بین رفتن سطح تماس سیت شده و موجب نشتی، گیرکردن مجرابند و حتی از کار افتادن کامل شیر می‌شود. انتخاب متریال سازگار با سیال—مثل مونل، اینکونل، استلایت یا پلیمری با مقاومت شیمیایی بالا—و بررسی دمای عملیاتی، بهترین روش جلوگیری از بروز خوردگی است.

🔹ضربه قوچ یا چکش آب (Water Hammer)

ضربه قوچ زمانی اتفاق می‌افتد که بسته شدن شیر ناگهانی یا تغییر سریع جریان باعث ایجاد موج فشار لحظه‌ای و بسیار شدید در خط لوله شود. این انرژی ضربه‌ای می‌تواند سیت را دچار ترک، تغییر شکل یا شکست ناگهانی کند، خصوصاً در سیت‌های نرم یا سیت‌هایی که در سرویس‌های فشار بالا کار می‌کنند.

تکرار ضربات فشار علاوه بر آسیب به سیت، ممکن است باعث خم شدن Stem، آسیب به مجرابند و کاهش عمر شیر شود. استفاده از عملگرهای کنترل‌شده و جلوگیری از بسته شدن ناگهانی، بهترین روش مقابله با این پدیده است.

🔹نصب غلط شیر

اگر شیر هنگام نصب در خط لوله تحت تنش‌های مکانیکی قرار گیرد یا مونتاژ داخلی آن (Stem، Disc، Ball، Wedge) دچار عدم هم‌محوری باشد، مجرابند هنگام بسته شدن به‌طور یکنواخت روی سیت نمی‌نشیند. این وضعیت باعث خط‌خوردگی، له‌شدگی نقطه‌ای، سایش نامتقارن و کاهش شدید کیفیت آب‌بندی می‌شود.

جمع بندی

سیت یا نشیمنگاه در شیرآلات صنعتی یکی از حیاتی‌ترین اجزای داخلی شیر است که وظیفه اصلی آن آب‌بندی اطراف مجرابند و جلوگیری از عبور سیال در حالت بسته می‌باشد. این قطعه به دلیل تماس مستقیم با سیال و عنصر قطع‌کننده جریان، باید با توجه به شرایط عملیاتی شامل فشار، دما، نوع سیال و میزان نشتی مجاز انتخاب شود. به‌طور کلی سیت‌ ها به دو دسته Soft Seat وMetal Seat تقسیم می‌شوند که هرکدام کاربردهای خاص خود را دارند.

استاندارد API 598 نیز میزان نشتی مجاز و روش‌های تست را مشخص می‌ کند. انتخاب صحیح سیت نه‌تنها عملکرد شیر را تضمین می‌ کند، بلکه باعث افزایش ایمنی فرآیند، کاهش هزینه‌ های تعمیرات و افزایش طول عمر تجهیزات خواهد شد.
