جابه جایی مایعات خورنده و اسیدی موضوعی ضروری در بسیاری از صنایع از جمله شیمیایی، دارویی، غذایی و کشاورزی است و برای این منظور از پمپ ضد اسید استفاده می شود که با بهرهگیری از طراحی و متریال خاص، دچار خوردگی و فرسایش نمی شود.
در این مقاله از پیکامگ، به بررسی جامع پمپ های ضد اسید و انواعشان، متریال ساخت، کاربردها، چالشها و نکات نگهداری آنها میپردازیم تا با در اختیار داشتن اطلاعات تخصصی و کاربردی، امکان انتخاب صحیح، استفاده و نگهداری بهینه از این نوع پمپ ها را داشته باشید.
در فروشگاه اینترنتی پیکاتک می توانید انواع پمپها، از جمله پمپ های ضد اسید را مشاهده، بررسی و خریداری کنید. تیم متخصصان پیکاتک با ارائهی اطلاعات فنی دقیق و راهنمایی در انتخاب مناسب ترین پمپ برای فرآیندهای صنعتی، به شما کمک می کنند تا برای کاربردهای صنعتی و شیمیایی، بهترین گزینه را انتخاب و ایمنی و کارایی بالا را تضمین کنید.

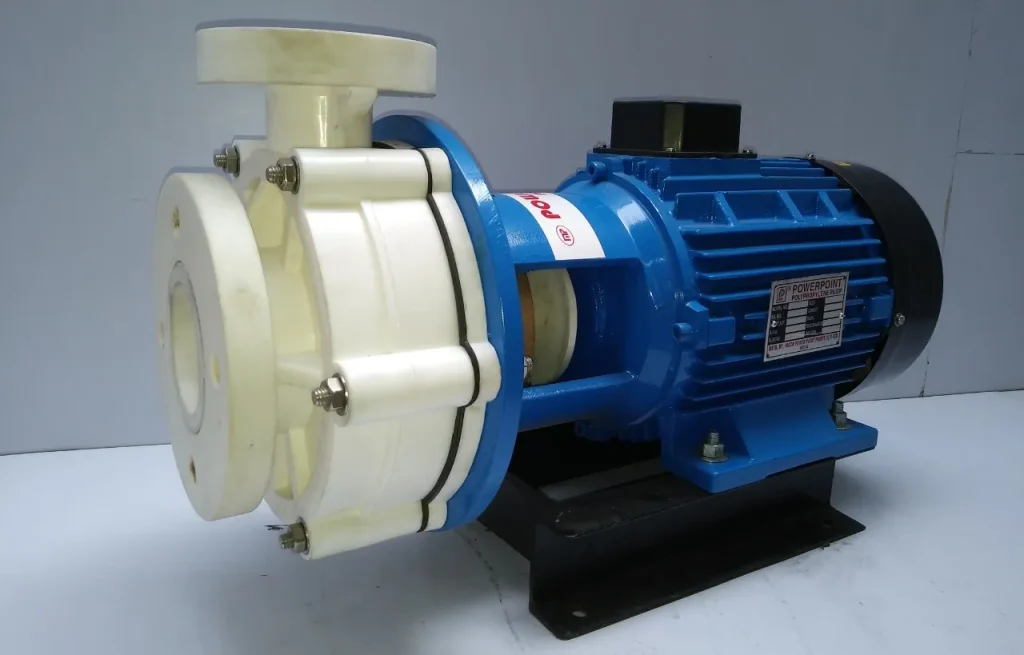

پمپ پلیمری یا پمپ ضد اسید چیست؟
پمپ ضد اسید یا به اختصار پمپ اسید (Acid Pump) یا پمپ شیمیایی، نوعی پمپ صنعتی است که برای انتقال سیالات خورنده، اسیدی و شیمیایی استفاده می شود و مهمترین ویژگی آن، جنس مواد بهکار رفته در ساخت آن است. این پمپها اغلب با نام پمپ پلیمری نیز معروف هستند، چون معمولاً از موادی مانند پلیمرهای مهندسی شده و تفلون (PTFE) ساخته می شوند. بدین ترتیب مقاومت بالایی در برابر اسیدها، بازها و دیگر مواد شیمیایی خورنده دارند تا هنگام فعالیت، از آسیب دیدن تجهیزات و افت عملکرد جلوگیری شود.
این نوع پمپ نقش مهمی در صنایع شیمیایی، دارویی، غذایی، پتروشیمی و تولید مواد شوینده دارد. از جمله مزایای پمپ ضد اسید میتوان به مقاومت شیمیایی بالا، وزن کم، سهولت نصب و جابهجایی و عملکرد پایدار در شرایط محیطی سخت اشاره کرد. انتخاب صحیح متریال و طراحی مناسب در این پمپها، علاوه بر افزایش ایمنی و طول عمر تجهیز، موجب کاهش نشتی و کاهش خطرات زیستمحیطی در فرآیندهای صنعتی میشود.

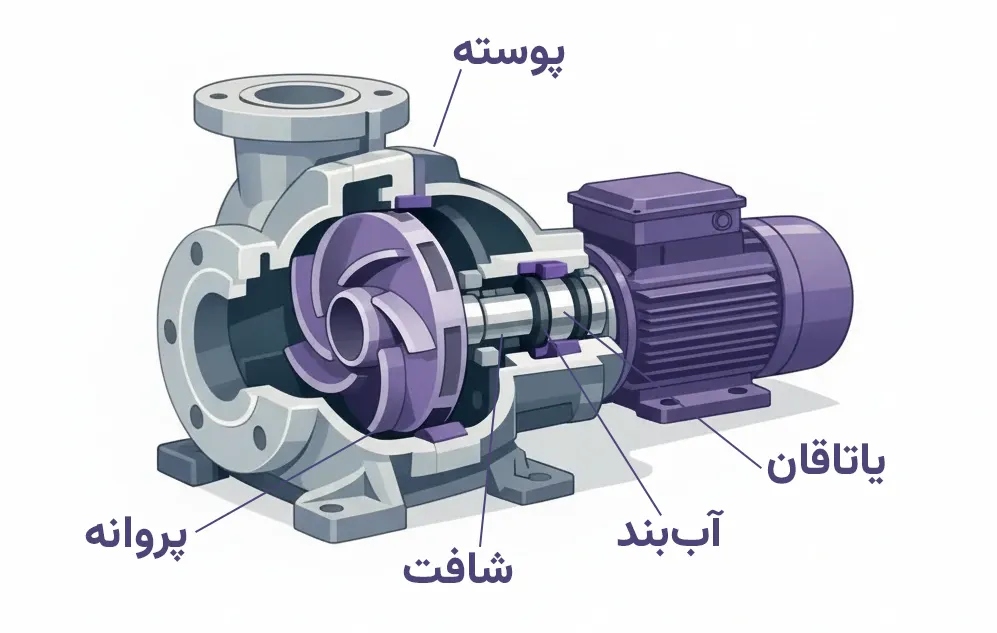

اجزای پمپ ضد اسید
اجزای اصلی پمپ ضد اسید، شامل چند بخش میشوند که هر کدام وظیفهی مشخصی در انتقال سیال خورنده دارد. این اجزا به گونهای طراحی و ساخته میشوند که از مقاومت کافی در برابر خوردگی و عملکرد سنگین، برخوردار باشند. به طور کلی این بخشها شامل موارد زیر هستند:
🟣 پوسته (Pump Body)
بدنه پمپ و محفظهی اصلی (Casing) که از مواد پلیمری مقاوم در برابر اسید و مواد خورنده ساخته میشود و فضای داخلی را دربر میگیرد. همچنین مایعات را به سمت خروجی پمپ هدایت میکند.
🟣 پروانه (Impeller)
قطعهی دوار که با چرخش خود نیروی گریز از مرکز ایجاد و سیال را از ورودی به سمت خروجی پمپ هدایت میکند.
🟣 شافت (Shaft) / آهنربا (Magnet)
شافت یا شفت میلهای است که به الکتروموتور متصل شده و حرکت دورانی را به پروانه منتقل میکند. در برخی مدلها به جای شفت، از آهنربا برای انتقال نیروی موتور به پرهها (پروانه) استفاده میشود.
🟣 یاتاقان (Bearing)
قطعهای است که شافت را در موقعیت صحیح نگه میدارد و از لرزش و خرابی زودرس آن جلوگیری میکند.
🟣 آب بند یا مکانیکال سیل (Seal / Mechanical Seal)
بخش مهمی که از نشت سیال خورنده به بیرون جلوگیری میکند و باعث حفظ ایمنی و عملکرد درست پمپ میشود.

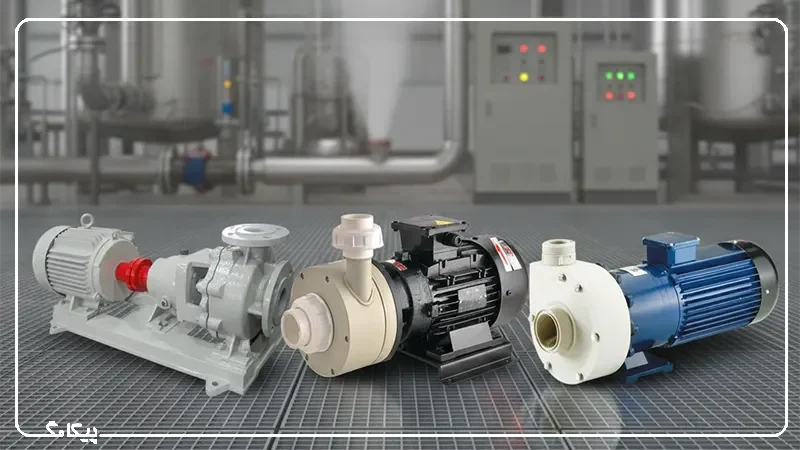

انواع پمپ ضد اسید از نظر انتقال نیرو
پمپ های ضد اسید در انواع و اندازههای مختلفی برای مصارف کوچک تا صنایع بزرگ، طراحی و تولید می شوند که هر کدام بر اساس اصول عملکرد و کاربرد خاص، ویژگیهای منحصربهفردی دارند. این نوع پمپها را میتوان بر اساس دیدگاههای گوناگون طبقهبندی کرد. یکی از مهمترین طبقهبندیها از نظر ساختار انتقال نیرو است.

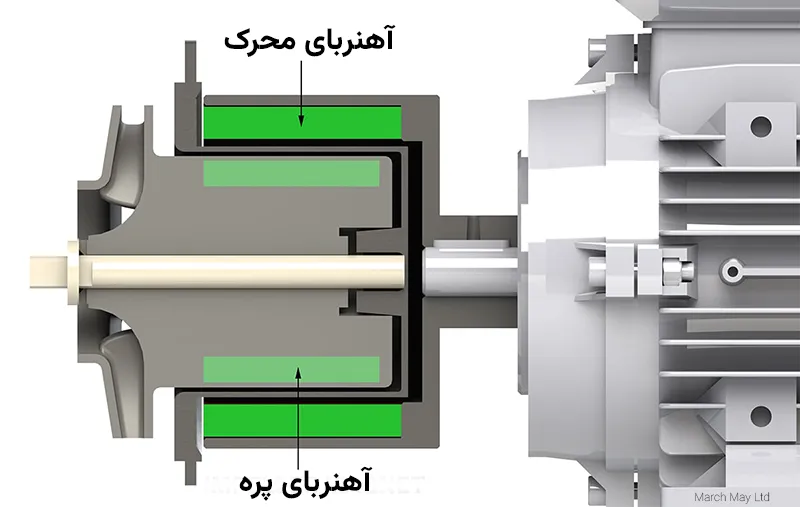

🟦 پمپ ضد اسید مغناطیسی (Magnetic Drive)
در این نوع پمپ، انتقال نیرو از موتور به پروانه از طریق میدان مغناطیسی انجام میشود و هیچگونه اتصال مکانیکی مستقیم (شافت عبوری) وجود ندارد. حذف کامل مکانیکال سیل باعث میشود نشتی سیال به حداقل ممکن برسد و ایمنی سیستم به شکل قابل توجهی افزایش یابد. پمپهای مگنتی گزینهای ایدهآل برای انتقال اسیدهای خطرناک، سمی یا بسیار خورنده محسوب میشوند.

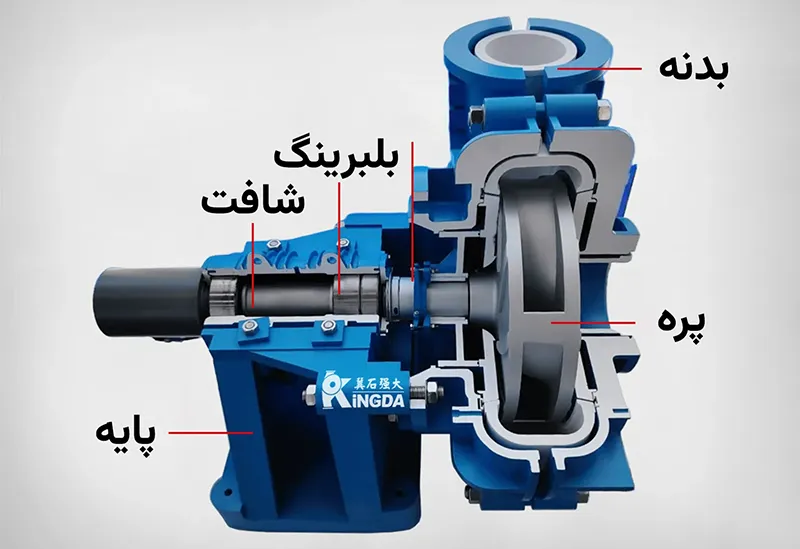

🟦 پمپ ضد اسید شفت دار
در پمپهای شافتدار، انتقال نیرو بهوسیله شافت مکانیکی انجام شده و آببندی پمپ معمولاً توسط مکانیکال سیل صورت میگیرد. این نوع پمپها رایجترین و اقتصادیترین گزینه در صنایع هستند و در صورت انتخاب صحیح متریال بدنه و سیل، عملکرد مطمئنی در انتقال سیالات اسیدی ارائه میدهند.
انواع پمپ ضد اسید از نظر روش پمپاژ
پمپهای ضد اسید از نظر مکانیزم پمپاژ میتوانند ایجاد جریان و انتقال سیال را به روش متفاوتی انجام دهند. در این نوع طبقهبندی، شیوهی عملکرد هیدرولیکی پمپ بررسی میشود که هر یک برای نوع خاصی از سیال، فشار، دبی و شرایط کاری مناسب هستند.

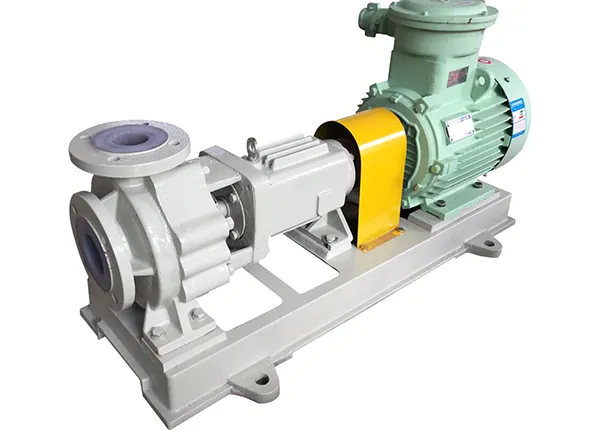

🟨 پمپ سانتریفیوژ (Centrifugal Pump)
پمپ های سانتریفیوژ پرکاربردترین نوع پمپ ضد اسید هستند که برای انتقال سیالات خورنده با دبی بالا و فشار متوسط استفاده میشوند. در این پمپها، با چرخش پروانه، نیروی گریز از مرکز ایجاد شده و سیال به سمت خروجی هدایت میشود. این نوع پمپ برای سیالات با ویسکوزیته کم تا متوسط بسیار مناسب است.
🟨 پمپ دیافراگمی (Diaphragm Pump)
پمپ دیافراگمی با حرکت رفتوبرگشتی یک دیافراگم انعطافپذیر کار میکند و با تغییر حجم محفظه، عملیات مکش و تخلیه سیال را انجام میدهد. این پمپها برای انتقال سیالات اسیدی ویسکوز، دوغابها و سیالات دارای ذرات جامد بسیار مناسب بوده و به دلیل ساختار آببندی خاص، نشتی بسیار کمی دارند.

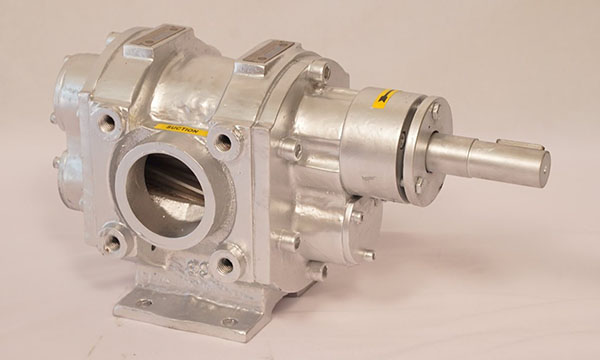

🟨 پمپ دندهای (Gear Pumps)
پمپهای دندهای با درگیر شدن دو چرخدنده، سیال را بهصورت یکنواخت از ورودی به خروجی منتقل میکنند و به دلیل دبی ثابت، برای انتقال اسیدهای غلیظ و سیالات با ویسکوزیته بالا کاربرد دارند. ضد اسید بودن این پمپها وابسته به متریال ساخت آنها است و معمولاً از آلیاژهایی مانند استنلس استیل ۳۱۶ یا آلیاژهای نیکل تولید میشوند.
🟨 پمپ پریستالتیک (Peristaltic)
در پمپ های پریستالتیک، سیال تنها با شلنگ در تماس است و انتقال آن از طریق فشرده شدن شلنگ توسط غلطکها انجام میشود. عدم تماس سیال با قطعات مکانیکی، این پمپها را به گزینهای بسیار ایمن برای انتقال اسیدهای بسیار خورنده، سیالات حساس و مواد آلاینده تبدیل کرده است.
جدول مقایسه انواع پمپ ضد اسید
| نوع پمپ | روش عملکرد | مزایا | معایب | کاربردها |
|---|---|---|---|---|
| پمپ سانتریفیوژ | ایجاد جریان با نیروی گریز از مرکز از طریق چرخش پروانه | ساختار ساده، دبی بالا، نگهداری آسان، مناسب کارکرد پیوسته | مناسب نبودن برای سیالات بسیار ویسکوز، فشار محدود | انتقال اسیدهای رقیق، صنایع شیمیایی، تصفیهخانهها، خطوط فرآیندی با دبی بالا |
| پمپ دیافراگمی | حرکت رفتوبرگشتی دیافراگم و تغییر حجم محفظه | مقاومت بالا در برابر خوردگی، نشتی بسیار کم، مناسب سیالات ویسکوز و دارای ذرات | دبی کمتر نسبت به سانتریفیوژ، ضربانی بودن جریان | انتقال اسیدهای غلیظ، مواد خورنده، صنایع شیمیایی، دارویی و محیطهای ایمن |
| پمپ دندهای | جابهجایی سیال توسط درگیری دو چرخدنده | دبی یکنواخت، مناسب سیالات غلیظ، کنترلپذیری بالا | حساس به ذرات جامد، نیاز به متریال مقاوم (مانند 316L) | انتقال اسیدهای غلیظ، مواد شیمیایی ویسکوز، فرآیندهای دقیق صنعتی |
| پمپ پریستالتیک | فشرده شدن شلنگ توسط غلطکها و حرکت سیال | عدم تماس سیال با قطعات مکانیکی، ایمنی بالا، مناسب سیالات بسیار خورنده | استهلاک شلنگ، محدودیت فشار و دبی | صنایع شیمیایی خاص، آزمایشگاهی، انتقال اسیدهای بسیار خورنده و حساس |
جنس بدنه پمپ ضد اسید
انتخاب مواد مناسب برای ساخت پمپ های ضد اسید، از اهمیت حیاتی برخوردار است تا مقاومت در برابر خوردگی و فرسایش تضمین شود. در ساخت این نوع پمپها معمولا از مواد زیر استفاده میشود.
🟧 پلی پروپیلن (PP)
پلی پروپیلن رایجترین مادهی استفاده شده برای ساخت پمپ پلیمری است. این ماده در برابر مواد شیمیایی با غلظت کم مقاومت خوبی دارد و از سویی سبک و مقرونبهصرفه است.
🟧 پلی اتیلن (PE)
پلی اتیلن با مقاومت بالا در برابر ضربه و مواد خورنده، برای انتقال مایعاتی که دارای ذرات معلق هستند، انتخاب مناسبی است.
🟧 پی وی سی (PVC)
جنس شناختهشده ترین پمپ ضد اسید چیست؟ پی وی سی! این نوع پمپ به دلیل قیمت مناسب و مقاومت در برابر اسیدها و بازهای متوسط، در بسیاری از پمپهای کوچکتر و کمفشار مورداستفاده قرار میگیرد.

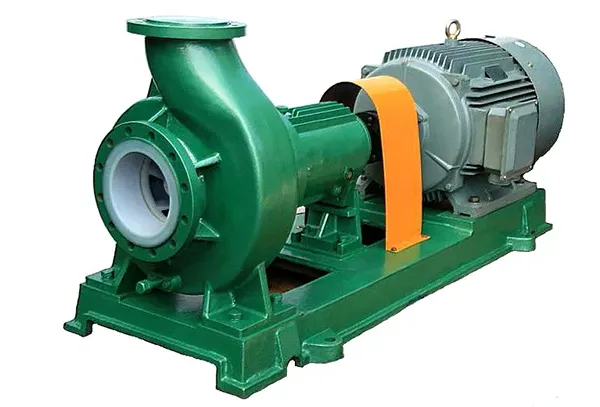

🟧 تفلون (PTFE)
پلی تترافلورو اتیلین یا تفلون، از مقاومترین مواد در برابر حرارت، خوردگی و مواد شیمیایی قوی است و در پمپهایی که برای انتقال اسیدهای غلیظ استفاده میشوند، کاربرد دارد.
🟧 کاینار (PVDF)
کاینار مادهای بسیار مقاوم در برابر خوردگی و دماهای بالا است که برای کاربردهای صنعتی و انتقال مواد شیمیایی با غلظت بالا کاملا مناسب است.
🟧 فولاد ضد زنگ (Stainless Steel)
در بعضی انواع پمپهای ضد اسید از فولاد ضد زنگ 316L استفاده میشود که مقاومت خوبی در برابر خوردگی ناشی از اسیدها و کلریدها و دارد و از قابلیت جوشکاری مناسبی هم برخوردار است.
🟧 هستلوی سی (Hastelloy C)
نوعی آلیاژ فوقالعاده مقاوم به خوردگی است که برای اکثر اسیدها مناسب است و میتواند در دماهای بسیار بالا (تا حدود ۵۴۰ درجهی سانتیگراد) کار کند. عمدتاً در خدمات شدیدا خورنده و محیطهای صنعتی سخت استفاده میشود.
🟧 تیتانیوم (Titanium)
فلزی سبک و بسیار مقاوم در برابر اسیدهای اکسیدکننده مانند اسید نیتریک و کلر است و میتواند تا دمای ۳۰۰ درجهی سانتیگراد کار کند. برای شرایطی که اسیدها و محیطهای اکسیدکننده قوی وجود دارد، مناسب است. هرچند قیمت بالایی دارد.
🟧 پلییورتان (PU)
پلییورتان (Polyurethane) به دلیل مقاومت مکانیکی و سایشی بالا در برخی قطعات پمپ ضد اسید مانند دیافراگم، آستر داخلی یا قطعات انعطافپذیر استفاده میشود. این ماده در برابر بسیاری از مواد شیمیایی و اسیدهای ضعیف تا متوسط مقاوم است، اما برای اسیدهای بسیار قوی یا اکسیدکننده، انتخاب خوبی نیست.
🟧 لاستیک نیتریل (NBR)
یک لاستیک صنعتی رایج است که معمولاً در اورینگها، سیلها و واشرهای پمپ ضد اسید به کار میرود. این ماده مقاومت خوبی در برابر روغنها، سوختها و برخی مواد شیمیایی دارد، اما در برابر اسیدهای قوی محدود است و بیشتر برای شرایط خورندگی ملایم کاربرد دارد.
جدول مقایسه جنس بدنه پمپ ضد اسید
| جنس پمپ | مزایا | معایب | کاربردها |
|---|---|---|---|
| پلی پروپیلن (PP) | سبک، مقرونبهصرفه، مقاوم در برابر بسیاری از اسیدها | محدودیت دمایی، مقاومت کمتر در برابر اسیدهای بسیار قوی | صنایع عمومی، انتقال اسیدهای رقیق |
| پلی اتیلن (PE) | مقاومت ضربهای بالا، مناسب سیالات دارای ذرات | مقاومت شیمیایی کمتر نسبت به PTFE و PVDF | انتقال سیالات خورنده همراه با ذرات معلق |
| PVC | قیمت مناسب، مقاومت قابل قبول در فشارهای پایین | محدودیت فشار و دما | پمپهای کوچک، آزمایشگاهی و کمفشار |
| تفلون (PTFE) | مقاومت عالی در برابر اسیدهای قوی و دمای بالا | قیمت بالا، استحکام مکانیکی کمتر | انتقال اسیدهای غلیظ و بسیار خورنده |
| کاینار (Kynar) | مقاومت شیمیایی و حرارتی بسیار بالا | هزینه بالاتر نسبت به PP و PVC | صنایع شیمیایی پیشرفته و کاربردهای سنگین |
| فولاد ضد زنگ 316L | مقاومت خوب در برابر خوردگی و کلریدها، قابلیت جوشکاری | نامناسب برای برخی اسیدهای بسیار خورنده | صنایع شیمیایی خاص، اسیدهای با خورندگی کنترلشده |
| هستلوی | مقاومت فوقالعاده در برابر اکثر اسیدها، دمای کاری بسیار بالا | هزینهی بسیار بالا، دسترسی محدود | سرویسهای شدید خورنده صنعتی، اسیدهای غلیظ و داغ |
| تیتانیوم | مقاومت عالی در برابر اسیدهای اکسیدکننده، سبک و با دوام | قیمت بالا، محدودیت در اسیدهای غیر اکسیدکننده | نیتریک اسید، کلر، صنایع شیمیایی با محیطهای اکسیدکننده |
| پلییورتان (PU) | مقاومت سایشی و مکانیکی بالا | مقاومت محدود در برابر اسیدهای قوی | دیافراگم، آستر داخلی، قطعات انعطافپذیر |
| لاستیک نیتریل (NBR) | انعطافپذیر، مناسب آببندی | مقاومت محدود در برابر اسیدهای قوی | اورینگها، سیلها و واشرها |
مزایای پمپ پلیمری ضد اسید
- مقاومت شیمیایی بالا
- وزن کم (در مدلهای پلیمری)
- عملکرد پایدار در شرایط سخت
- خودمکندگی
- نشتی کم
- قابلیت تمیزکاری آسان
- کاهش خطرات زیستمحیطی
- انعطافپذیری در کاربردهای صنعتی
تعمیر و نگهداری پمپ ضد اسید
مانند دیگر انواع پمپ، پمپ ضد اسید هم نیاز به روند مشخصی برای تعمیر و نگهداری دارد اما با توجه به سروکار داشتن با سیالات خورنده و حساس، بازرسی آن باید پیوستهتر و طبق توصیهی سازنده انجام شود.
- بازرسی دورهای: بازرسی منظم برای شناسایی علائم خوردگی، فرسایش و نشت
- تمیز کردن: تمیز کردن منظم برای جلوگیری از تجمع مواد و خوردگی
- تعویض قطعات: تعویض قطعات فرسوده و آسیب دیده به موقع
- جلوگیری از کارکرد خشک: پیشگیری از روشن بودن پمپ بدون سیال کاری برای جلوگیری از آسیب به قطعات
- روغنکاری: روغن کاری منظم برای جلوگیری از فرسایش
- عایقبندی: تعویض به موقع عایقبندی برای جلوگیری از نشت مواد
کاربرد پمپ ضد اسید در صنایع مختلف
با توجه مقاومت بالا در برابر خوردگی، نشتی کم و قابلیت کار در شرایط شیمیایی سخت، پمپهای ضد اسید در بسیاری از صنایع نقشی کلیدی دارند. این تجهیزات با جابهجایی ایمن اسیدها، بازها و مواد شیمیایی خورنده، از آسیب به تجهیزات، توقف خط تولید و خطرات ایمنی پیشگیری میکنند. این پمپها تأثیر مستقیمی بر پایداری، ایمنی و بهرهوری به ویژه در صنایع زیر دارند.
| صنعت | نوع سیال پرکاربرد | کاربرد پمپ ضد اسید |
|---|---|---|
| شیمیایی و پتروشیمی | اسیدهاف بازها و مواد خورندهی قوی | انتقال و گردش مواد شیمیایی |
| دارویی | مواد شیمیایی حساس و خورنده | فرآیندهای تولید و شستوشو |
| غذایی | اسیدهای مجاز غذایی | شستوشوی تجهیزات و خطوط تولید |
| آب و فاضلاب | مواد شیمیایی تصفیه | تزریق مواد ضدعفونیکننده |
| کشاورزی | اسیدها و کودهای مایع | تولید و تزریق کود |
| فلزی و آبکاری | اسیدهای تمیزکاری و پوششدهی | اسیدشویی و آبکاری |
| کاغذسازی | مواد شیمیایی خورنده | فرآوری خمیر کاغذ |
| شوینده و بهداشتی | مواد شیمیایی فعال | تولید مواد شوینده |
| معدن | محلولهای خورنده | لیچینگ و فرآوری مواد معدنی |
ملاحظات طراحی پمپ برای کاربردهای اسیدی
طراحی پمپ ضد اسید باید به گونهای انجام شود که ایمنی، دوام و عملکرد پایدار در مواجهه با سیالات خورنده تضمین شود. به همین دلیل باید چند نکتهی کلیدی را مد نظر قرار داد:
- زاویه طراحی: بدنه و محفظهی پمپ به گونهای طراحی میشوند که تجمع مواد در گوشهها و زوایای تیره (گوشههای سختدسترس) به حداقل برسد تا خطر خوردگی موضعی و رسوب کاهش یابد.
- سیستم عایق: استفاده از عایقبندی مقاوم مانند PTFE یا آلیاژهای ویژه برای جلوگیری از نشت مواد خورنده و افزایش ایمنی پمپ ضروری است.
- قابلیت تمیز کردن: طراحی باید به گونهای باشد که بازرسی و شستوشوی داخلی آسان باشد و امکان نگهداری منظم فراهم گردد.
- فشار کاری: پمپ باید بر اساس فشار عملیاتی مورد نیاز انتخاب شود تا عملکرد پایدار و بدون ریسک آسیب به آن، در طول فرآیند حفظ شود.
- دمای کاری: انتخاب متریال و طراحی پمپ باید با دمای عملیاتی سیال مطابقت داشته باشد تا از تغییر شکل، آسیب یا کاهش عمر قطعات جلوگیری شود.
راهنمای خرید پمپ اسید
برای خرید یک پمپ اسید یا ضد اسید، لازم است چند عامل کلیدی را مدنظر قرار دهید تا عملکرد ایمن و بهینه تضمین شود:
- هد و دبی پمپ: بررسی میزان جریان مورد نیاز و ارتفاع مکش و دهش سیال.
- نوع عملکرد و نصب: انتخاب پمپ متناسب با شرایط نصب، نحوه استفاده و نیازهای عملیاتی.
- نوع سیال و دمای مایع: دقت در ویژگیهای شیمیایی و دمای کاری سیال برای جلوگیری از آسیب به پمپ.
- فشار خروجی و فاکتور بار: اطمینان از اینکه پمپ قادر به تأمین فشار مورد نیاز در شرایط عملیاتی است.
- وجود جامدات معلق (سوسپانسیون): بررسی میزان ذرات معلق در سیال برای انتخاب مکانیزم مناسب پمپاژ.
- مقاومت خوردگی و رفتار الکتروشیمیایی: انتخاب متریال بدنه و قطعات داخلی مطابق با نوع اسید یا سیال خورنده.
- ویژگیهای ساختاری پمپ: مانند سیستم عایقبندی، پروانه، شافت و امکان تمیزکاری آسان که ایمنی و طول عمر پمپ را افزایش میدهند.
جمع بندی
پمپهای ضد اسید یا پلیمری تجهیزاتی کلیدی برای انتقال ایمن سیالات خورنده و اسیدی در صنایع شیمیایی، دارویی، غذایی و پتروشیمی محسوب میشوند. این پمپها با استفاده از مواد مقاوم مانند پلیپروپیلن و طراحی ویژه، در برابر خوردگی و فرسایش مقاومت بالایی دارند.
با داشتن انواع مختلف، امکان انتخاب بهینه متناسب با پروژه و خط تولید، وجود دارد. با رعایت نکات نگهداری و طراحی مناسب، طول عمر و عملکرد بهینه پمپ تضمین میشود. در پیکاتک میتوانید انواع پمپها، از جمله پمپ ضد اسید، را بررسی، خریداری و با مشاوره کارشناسان متخصص، بهترین گزینه را انتخاب کنید.
سوالات متداول
پمپ ضد اسید با استفاده از متریال مقاوم در برابر خوردگی و طراحی ویژه ساخته میشود تا سیالات خورنده و اسیدی را بدون آسیب و نشتی منتقل کند، در حالی که پمپهای معمولی برای این نوع سیالات مناسب نیستند و به سرعت دچار خوردگی و خرابی میشوند.
بله، هرچند پمپ ضد اسید فقط محدود به مایعات ساده نیست و برخی از انواع آنها میتوانند مایعات ویسکوز یا حاوی ذرات جامد را نیز پمپاژ کنند، اما برای انتقال گازها کاربردی ندارند.
انتخاب نادرست میتواند باعث خوردگی سریع قطعات، نشتی سیال، کاهش راندمان، افزایش هزینههای تعمیر و حتی بروز خطرات جدی ایمنی در فرآیندهای صنعتی شود.
