اصطلاحات ابزار دقیق – لیست کامل واژگان و اختصارات پرکاربرد

در حوزه مهندسی و صنعت، تسلط بر اصطلاحات ابزار دقیق پایه‌ای اساسی برای اجرای دقیق، ایمن و کارشناسی در طراحی، راه‌اندازی و نگهداری سیستم‌ های کنترل محسوب می‌ شود. این واژگان ارتباط بین تیم‌ های فنی را تسهیل، خطاها را کاهش و فرایند عیب‌ یابی و انتخاب تجهیزات را سریع‌ تر و مؤثرتر می‌ کنند و همچنین درک دقیق‌ تری از نقشه‌ ها، مستندات و فرایندهای کنترلی به همراه دارند.

در این مقاله، مجموعه‌ ای کامل از واژگان و اختصارات پرکاربرد ابزار دقیق گردآوری شده تا به عنوان یک مرجع کاربردی برای یادگیری و مرور مفاهیم فنی مورد استفاده قرار گیرد. برای دسترسی به pdf اصطلاحات ابزار دقیق و آشنایی با تمام واژگان پرکاربرد، می‌ توانید روی لینک زیر کلیک کنید.

مفاهیم پایه و اجزای اصلی سیستم کنترل

برای درک بهتر اصطلاحات ابزار دقیق، بهتر است ابتدا با مفاهیم پایه و اجزای اصلی یک سیستم کنترل آشنا شویم. هر سیستم کنترل در صنعت با هدف پایش، تنظیم و حفظ پایداری فرآیندها طراحی می‌ شود. این سیستم‌ ها در واقع حلقه ارتباطی میان تجهیزات اندازه‌ گیری، واحدهای پردازش و ابزارهای اجرایی هستند و نقش آن‌ ها تضمین دقت، ایمنی و کارایی کل فرآیند می باشد. شناخت این مفاهیم و درک اصطلاحات فنی، نحوه عملکرد و خرید ابزار دقیق را برای ما ساده‌ تر می‌ کند.

🔹فرآیند (Process)

در ابزار دقیق، به مجموعه‌ ای از تغییرات فیزیکی یا شیمیایی فرآیند گفته می‌ شود که در یک سیستم صنعتی برای تولید محصول یا انجام یک عملیات خاص رخ می‌ دهد. به بیان دیگر، فرآیند همان چیزی است که باید کنترل و پایش شود؛ برای مثال دما در یک دیگ بخار، فشار در یک خط لوله یا دبی در یک سیستم انتقال سیال.

هر فرآیند شامل متغیرهایی است که به‌ صورت مداوم تغییر می‌ کنند و برای حفظ کیفیت و ایمنی باید تحت نظر باشند. در واقع ابزار دقیق با اندازه‌ گیری، انتقال و تنظیم این متغیرها، امکان کنترل دقیق و خودکار فرآیند را فراهم می‌ کند.

🔹متغیر فرآیندی (Process Variable – PV)

متغیر فرآیند یا به اختصار PV، مقداری است که وضعیت واقعی یک فرآیند را در هر لحظه نشان می‌ دهد. این متغیر می‌ تواند دما، فشار، سطح، دبی یا هر پارامتر دیگری باشد که عملکرد فرآیند به آن وابسته است. سنسورها و ترانسمیترها مقدار واقعی متغیر فرآیند را اندازه‌ گیری می کنند و آن را به سیستم کنترل ارسال می‌ کنند تا با مقدار مطلوب مقایسه شود.

هرگونه انحراف بین مقدار واقعی و مقدار تنظیم‌ شده، مبنای تصمیم‌ گیری کنترلر برای اعمال تغییرات در فرآیند است. بنابراین، دقت در اندازه‌ گیری متغیر فرآیند نقش کلیدی در پایداری و کیفیت عملکرد سیستم دارد.

🔹حلقه کنترل (Control Loop)

حلقه کنترل مجموعه‌ ای از اجزا را دربرمی گیرد که به‌ صورت پیوسته با هم در تعامل‌ هستند تا یک متغیر فرآیند را در یک مقدار دلخواه و مشخص حفظ کنند. در حلقه کنترل، داده‌ ها ابتدا توسط سنسورها اندازه‌ گیری و سپس به کنترلر ارسال می‌ شوند.

کنترلر با مقایسه مقداری که سنسور ارسال کرده است با نقطه تنظیم یا دلخواه ما، فرمان لازم را به عملگر یا تجهیز نهایی می‌ فرستد تا تغییرات لازم در فرآیند ایجاد شود. این چرخه مداوم از اندازه‌ گیری، تصمیم‌ گیری و اصلاح، اساس عملکرد سیستم‌ های کنترلی خودکار را تشکیل می‌ دهد.

حلقه‌ های کنترل به دو دسته تقسیم می‌ شوند، حلقه باز و حلقه بسته. در سیستم‌ های حلقه باز، عملگر بدون بازخورد از نتیجه کار خود عمل می‌ کند، در حالی‌ که در حلقه بسته، مقدار واقعی متغیر فرآیند به‌ طور مداوم اندازه‌ گیری و با مقدار تنظیم‌ شده مقایسه می‌ شود تا اصلاحات لازم به‌ صورت خودکار انجام گیرد.

🔹سنسور (Sensor)

سنسور در تمام تمام دستگاه های اندازه گیری به کار می رود و وظیفه آن تشخیص و اندازه‌ گیری کمیت‌ های فیزیکی و تبدیل آن به یک سیگنال الکترونیکی یا نیوماتیکی است. سنسور می‌تواند پارامترهایی مانند دما، فشار، سطح یا فلو را اندازه گیری کرده و آن‌ ها را به سیگنال‌ های قابل درک برای تجهیزات کنترلی تبدیل کند. به بیان ساده تر، سنسور چشم سیستم کنترل است که اطلاعات واقعی از وضعیت فرآیند را فراهم می‌کند. برای مثال ترموکوپل یک سنسور دما است که خروجی آن با تغییرات دما تغییر پیدا می کند.

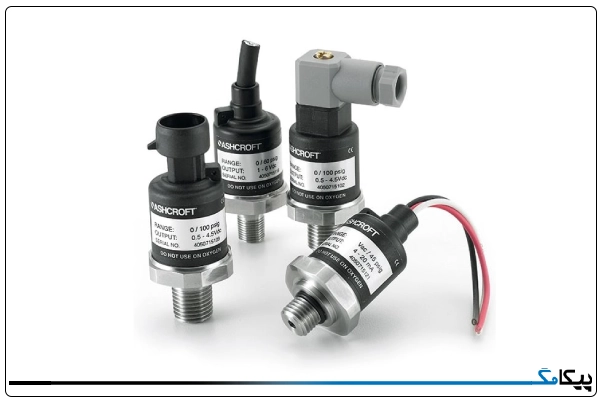

🔹مبدل یا ترانسدیوسر (Transducer)

ترانسدیوسر به ابزاری گفته می شود که یک نوع انرژی یا سیگنال را به نوع دیگری تبدیل می‌ کند تا بتوان آن را اندازه‌ گیری، منتقل یا پردازش کرد. در حلقه های کنترل، ترانسدیوسر معمولا کمیت‌ های فیزیکی مانند فشار، دما و … را به سیگنال الکتریکی که برای تجهیزات کنترلی قابل درک است تبدیل می‌ کند. در واقع، ترانسدیوسر پل ارتباطی میان دنیای فیزیکی و سیستم‌ های الکترونیکی کنترل محسوب می‌ شود.

بسیاری از سنسورها در حقیقت نوعی ترانسدیوسر هستند، اما هر ترانسدیوسری الزاما سنسور نیست؛ زیرا ترانسدیوسرها برای تبدیل کمیت های فیزیکی به یک منبع خارجی نیاز دارند، اما سنسورها تمام انرژی مورد نیاز خود را از کمیت فیزیکی که اندازه گیری می کنند دریافت می کنند.

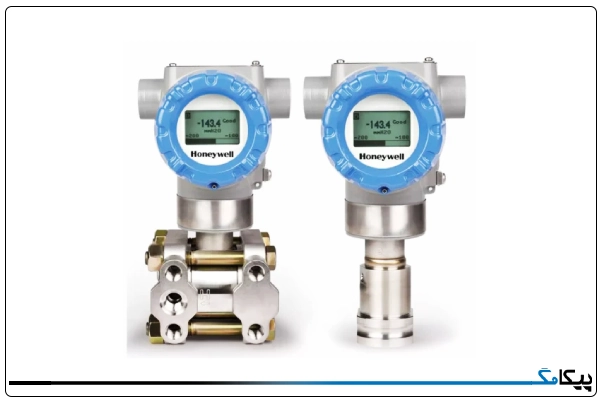

🔹ترانسمیتر (Transmitter)

ترانسمیتر یکی از اجزای حیاتی در سیستم‌ های ابزار دقیق است که وظیفه دارد سیگنال خروجی سنسور یا ترانسدیوسر را به شکلی استاندارد و قابل ارسال برای سیستم کنترل تبدیل کند. معمولا این سیگنال به‌ صورت الکتریکی یا دیجیتال (مانند ۴ تا ۲۰ میلی‌آمپر) منتقل می‌ شود تا در اتاق کنترل مورد پردازش و تحلیل قرار گیرد. در واحدهای صنعتی بزرگ که محوطه وسیعی دارند و داده‌ ها باید از نقاط مختلف به مرکز کنترل ارسال شوند، ترانسمیتر نقشی اساسی در انتقال دقیق و بدون نویز اطلاعات ایفا می‌ کند.

بسیاری از شرکت‌ های سازنده تجهیزات ابزار دقیق، سه جزء اصلی یعنی سنسور، ترانسدیوسر و ترانسمیتر را در یک تجهیز یکپارچه طراحی می‌ کنند تا نصب و نگهداری ساده‌ تر شود و دقت اندازه‌ گیری نیز افزایش یابد. در صورت علاقه مند بودن مقاله «تفاوت ترانسمیتر و ترانسدیوسر چیست؟» را بخوانید.

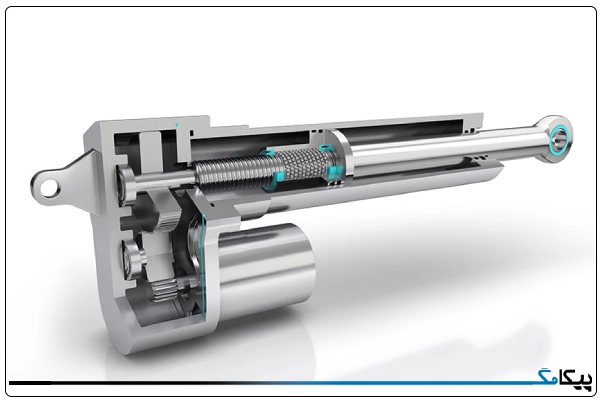

🔹عملگر یا اکچویتور (Actuator)

اکچویتور آخرین جزء در حلقه کنترل است که فرمان صادر شده از کنترلر را به حرکت یا تغییر فیزیکی در فرآیند تبدیل می‌ کند. به بیان ساده، عملگر دست اجرایی سیستم کنترل است و تغییراتی مانند باز و بسته شدن یک شیر، جابه‌جایی مکانیکی یک قطعه یا تنظیم سرعت یک پمپ را انجام می‌ دهد. انرژی مورد نیاز عملگر می‌ تواند الکتریکی، پنوماتیکی یا هیدرولیکی باشد.

انتخاب نوع و ظرفیت عملگر به ماهیت فرآیند، فشار کاری و دقت مورد انتظار بستگی دارد. در بسیاری از واحدهای صنعتی، عملگرها همراه با پوزیشنر استفاده می‌ شوند تا موقعیت نهایی تجهیز با دقت بیشتری مطابق فرمان کنترلر تنظیم شود. عملکرد درست عملگر نقش تعیین‌ کننده‌ ای در پایداری و کارایی کل سیستم ابزار دقیق دارد.

🔹کنترلر (Controller)

کنترلر مغز سیستم کنترل به‌ شمار می‌ آید و وظیفه آن تصمیم‌ گیری و صدور فرمان اصلاحی بر اساس داده‌ های دریافتی از ترانسمیتر است. کنترلر مقدار واقعی متغیر فرآیند را با مقدار مطلوب (Set Point) مقایسه می‌ کند و در صورت مشاهده اختلاف، دستور لازم را برای اصلاح شرایط به عملگر ارسال می‌ کند. در صنایع مدرن، کنترلرها ممکن است به‌ صورت محلی روی تجهیزات نصب شوند یا در اتاق کنترل مرکزی مستقر باشند و از طریق شبکه‌ های صنعتی با سایر اجزا ارتباط برقرار کنند.

انتخاب نوع کنترلر (اعم از ساده مانند PID Controller یا پیشرفته مانند DCS و PLC) به ماهیت فرآیند و میزان دقت مورد نیاز بستگی دارد. کنترلر در واقع حلقه ارتباطی میان اندازه‌ گیری، تحلیل و اقدام در سیستم ابزار دقیق است.

معرفی انواع تجهیزات ابزار دقیق و کاربردشان

اصطلاحات فنی ابزار دقیق

استفاده از اصطلاحات فنی بخش جدایی‌ ناپذیر کار مهندسان و تکنسین‌ هاست. این اصطلاحات شامل واژه‌ ها و اختصاراتی می‌ شوند که برای توصیف تجهیزات، عملکرد سیستم‌ ها، اندازه‌ گیری‌ ها و فرایندهای کنترلی به کار می‌ روند.

آشنایی با این مفاهیم، بخشی از آموزش زبان تخصصی ابزار دقیق محسوب می‌ شود و باعث می‌ گردد درک نقشه‌ ها، دیتاشیت‌ ها و دستورالعمل‌ ها ساده‌ تر شده و ارتباط دقیق‌ تری میان تیم‌ های فنی برقرار شود. در ادامه، پرکاربردترین اصطلاحات فنی ابزار دقیق ارائه شده است.

🔹دقت (Accuracy)

دقت یکی از مهم‌ ترین مشخصه‌ های تجهیزات ابزار دقیق است و نشان‌ دهنده میزان نزدیکی مقدار اندازه‌ گیری‌ شده به مقدار واقعی یا مرجع است. هرچه دقت یک سنسور، ترانسمیتر یا کنترلر بالاتر باشد، خطای اندازه‌ گیری کمتر و اطمینان از عملکرد صحیح سیستم بیشتر خواهد بود.

دقت ابزار دقیق معمولا به صورت درصد خطا در محدوده اندازه گیری بیان می‌ شود. توجه به دقت تجهیزات هنگام انتخاب و نصب آن‌ ها، به ویژه در فرآیندهای حساس صنعتی، نقش کلیدی در حفظ کیفیت، ایمنی و پایداری سیستم دارد.

🔹تکرار پذیری (Repeatability)

تکرارپذیری معیاری از توانایی یک تجهیز ابزار دقیق برای ارائه نتایج یکسان در شرایط یکسان است. به بیان ساده، اگر یک سنسور یا ترانسمیتر چندین بار پیاپی یک کمیت را در شرایط ثابت اندازه‌ گیری کند، میزان شباهت نتایج به یکدیگر نشان‌ دهنده تکرارپذیری آن است.

تجهیزی که تکرار پذیری بالایی دارد، در اندازه‌ گیری‌ های متوالی خطای تصادفی کمی نشان می‌ دهد و نتایج قابل اعتماد‌تری ارائه می‌ دهد. تکرار پذیری در کنار دقت، از شاخص‌ های کلیدی کیفیت عملکرد تجهیزات ابزار دقیق به‌ شمار می‌ رود و بررسی آن در مراحل کالیبراسیون و ارزیابی سیستم اهمیت زیادی دارد.

🔹رزولوشن (Resolution)

رزولوشن به کوچک‌ ترین تغییر قابل تشخیص در مقدار یک کمیت گفته می‌ شود که یک دستگاه اندازه‌ گیری قادر به تشخیص یا نمایش آن است. به عبارت دیگر، رزولوشن نشان می‌ دهد تجهیز ابزار دقیق تا چه حد می‌ تواند جزئیات تغییرات یک متغیر را ثبت کند. رزولوشن بالا به‌ ویژه در فرآیندهایی که نیاز به کنترل دقیق دارند اهمیت زیادی دارد، اما باید میان دقت، نویز سیگنال و رزولوشن تعادل برقرار شود تا سیستم عملکردی پایدار و قابل اعتماد داشته باشد.

مثال: اگر یک ترانسمیتر فشار دارای رزولوشن ۰٫۱ بار باشد، تغییرات کوچک‌ تر از این مقدار در خروجی آن قابل مشاهده نخواهد بود.

🔹رنج یا محدوده اندازه گیری (Range)

رنج یا محدوده اندازه‌ گیری در ابزار دقیق به کمترین تا بیشترین بازه‌ از مقدار یک کمیت فیزیکی گفته می‌ شود که یک وسیله اندازه‌گیری مانند سنسور، ترانسدیوسر یا ترانسمیتر می‌ تواند آن را به‌ صورت دقیق و قابل اعتماد تشخیص و نمایش دهد.

مثال: اگر یک فشارسنج دارای رنج ۰ تا ۱۰۰ بار باشد، یعنی می‌ تواند فشارهای بین صفر تا صد بار را اندازه‌ گیری کند و خارج از این محدوده دقت یا عملکرد درستی نخواهد داشت.

🔹حساسیت (Sensitivity)

حساسیت در ابزار دقیق به میزان واکنش یک وسیله اندازه‌ گیری نسبت به تغییرات کم در کمیت ورودی گفته می‌ شود. به بیان ساده، حساسیت نشان می‌ دهد که دستگاه تا چه اندازه می‌ تواند تغییرات جزئی در مقدار واقعی را تشخیص دهد.

 هرچه این حساسیت بیشتر باشد، توانایی آن در تشخیص تغییرات کوچک بهم بیشتر خواهد بود؛ اما باید توجه داشت که افزایش بیش از حد حساسیت ممکن است باعث نویز یا خطا در قرائت شود، بنابراین تعادل بین حساسیت و پایداری در طراحی ابزارهای دقیق اهمیت زیادی دارد.

 مثال: اگر  یک دماسنج به ازای هر ۱ درجه تغییر دما، عقربه آن ۲ میلی‌ متر حرکت کند، حساسیت آن ۲ میلی‌ متر بر درجه است.

🔹محدوده اسپن (Span)

محدوده اسپن در ابزار دقیق به اختلاف بین بیشترین و کمترین مقدار قابل اندازه‌ گیری توسط یک وسیله گفته می‌ شود. در واقع، اسپن نشان‌ دهنده بازه عملکردی موثر دستگاه است. اسپن یکی از مشخصه‌ های کلیدی در تنظیم و کالیبراسیون تجهیزات اندازه‌ گیری محسوب می‌ شود، زیرا تعیین‌ کننده دقت و تناسب دستگاه برای کاربردهای مختلف است.

مثال: اگر یک فشارسنج قادر باشد فشاری بین ۰ تا ۱۰۰ بار را اندازه‌ گیری کند، مقدار اسپن آن برابر با ۱۰۰ بار است (یعنی اختلاف بین ۱۰۰ و ۰).

🔹نقطه تنظیم (Set Point – SP)

نقطه تنظیم یا Set Point مقداری است که در یک سیستم کنترلی به‌ عنوان هدف یا مقدار مطلوب فرآیند تعیین می‌ شود. کنترلر همواره تلاش می‌ کند تا مقدار واقعی متغیر فرآیند (مثل دما، فشار یا سطح مایع) را به این نقطه تنظیم برساند.

مثال: اگر دمای یک کوره باید روی ۲۰۰ درجه سانتی‌ گراد ثابت بماند، این عدد همان نقطه تنظیم است. زمانی که مقدار اندازه‌ گیری‌ شده از نقطه تنظیم انحراف پیدا کند، کنترلر با ارسال فرمان به عملگر (اکچویتور) تلاش می‌ کند تا اختلاف را اصلاح کرده و سیستم را به حالت مطلوب بازگرداند.

🔹گستره اندازه گیری (Turn-down Ratio – TD / Rangeability)

گستره اندازه‌ گیری یکی از ویژگی‌ های مهم تجهیزات ابزار دقیق است که نشان می‌ دهد دستگاه تا چه حد می‌ تواند در بازه‌ ای از ظرفیت اسمی خود با دقت مناسب کار کند. این نسبت معمولا از تقسیم بیشترین مقدار قابل اندازه‌ گیری بر کمترین مقدار قابل اندازه‌ گیری به دست می‌ آید.

مثال: اگر فلومتری بتواند جریان بین ۱ تا ۱۰۰ لیتر بر دقیقه را به‌ درستی اندازه بگیرد، گستره اندازه‌ گیری آن ۱۰۰:۱ است. هرچه این نسبت بزرگ‌ تر باشد، انعطاف‌ پذیری و کارایی تجهیز در شرایط مختلف فرآیندی بیشتر است.

🔹خطی بودن (Linearity)

خطی بودن یک سیستم بر اساس منحنی خروجی آن سیستم تعیین می شود. اگر نسبت خروجی به ورودی یک سیستم عددی ثابت باشد شیب منحنی ما ثابت خواهد بود که در اصطلاح به آن سیستم خطی می گوییم.

در حالت ایده‌ آل، رابطه بین ورودی و خروجی یک تجهیز اندازه‌ گیری باید خطی باشد، یعنی با دو برابر شدن ورودی، خروجی نیز دقیقا دو برابر شود؛ اما در عمل، انحرافاتی از این خط مستقیم وجود دارد که به‌ عنوان خطای غیرخطی بودن شناخته می‌ شود. هرچه میزان خطی بودن یک تجهیز بیشتر باشد، داده‌ های به‌ دست‌ آمده دقیق‌ تر و قابل اعتمادتر خواهند بود.

🔹هیسترزیس (Hysteresis)

هیسترزیس در ابزار دقیق به اختلاف بین پاسخ دستگاه هنگام افزایش و کاهش مقدار ورودی گفته می‌ شود. به عبارت دیگر، خروجی تجهیز ممکن است برای یک مقدار ورودی ثابت، بسته به اینکه از سمت افزایش یا کاهش آمده‌ ایم، متفاوت باشد. این پدیده معمولا به دلیل اصطکاک، تغییرات مکانیکی یا خواص ذاتی مواد به‌ وجود می‌ آید.

مثال: در یک فشارسنج مکانیکی، هنگام بالا رفتن فشار و پایین آمدن آن، عقربه ممکن است دقیقا به همان نقطه بازنگردد. وجود هیسترزیس می‌ تواند باعث کاهش دقت اندازه‌ گیری شود، بنابراین در طراحی و کالیبراسیون تجهیزات باید به حداقل برسد.

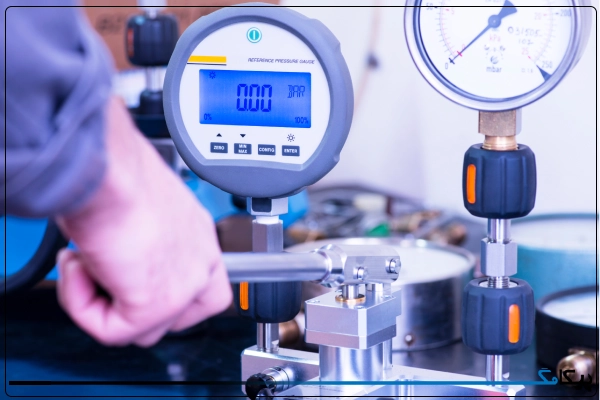

🔹کالیبراسیون (Calibration)

کالیبراسیون فرآیند مقایسه عملکرد یک دستگاه اندازه‌ گیری با یک استاندارد مرجع شناخته‌ شده است تا اطمینان حاصل شود که مقادیر نشان‌ داده‌ شده دقیق و قابل اعتماد هستند. این فرایند ممکن است شامل تنظیم یا اصلاح دستگاه برای کاهش خطاهای سیستماتیک باشد.

کالیبراسیون منظم تجهیزات ابزار دقیق اهمیت زیادی دارد، زیرا با گذشت زمان و استفاده مکرر از دستگاه، ممکن است ویژگی‌ های فیزیکی یا الکترونیکی دستگاه تغییر کرده و دقت آن کاهش یابد. اجرای برنامه‌ های دوره‌ ای کالیبراسیون تضمین می‌ کند که نتایج اندازه‌ گیری در فرایندهای صنعتی مطابق استاندارد و بدون خطای قابل‌ توجه باشد. برای این منظور، می‌توانید به دنبال «لیست شرکت های کالیبراسیون تهران» باشید که خدمات تخصصی در این زمینه ارائه می‌دهند.

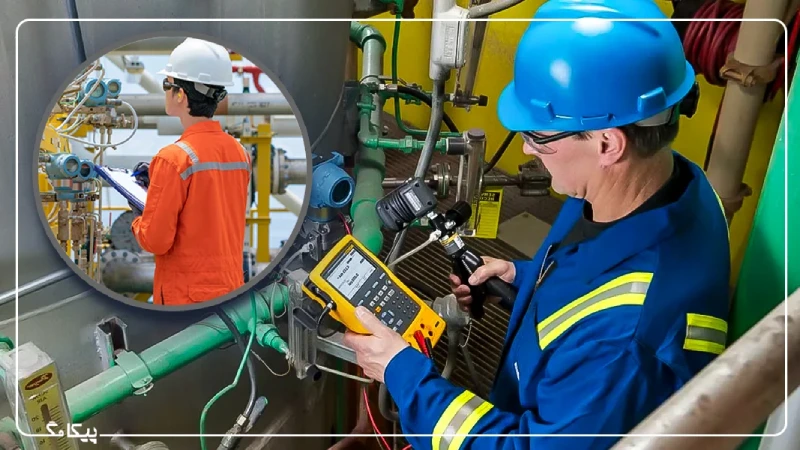

کالیبراسیون ابزار دقیق چیست؟

اصطلاحات تخصصی سیستم های کنترلی ابزار دقیق

در سیستم‌ های کنترلی ابزار دقیق، زبان مشترک میان مهندسان، تکنسین‌ ها و طراحان فرآیندها، مجموعه‌ ای از اصطلاحات انگلیسی ابزار دقیق است که هر کدام مفهومی دقیق و فنی دارند. این واژه‌ ها نه‌ تنها در مدارک مهندسی و نقشه‌ های کنترلی استفاده می‌ شوند، بلکه در تنظیم پارامترهای کنترلرها، تحلیل عملکرد سیستم و عیب‌ یابی نیز نقش اساسی دارند.

وقتی از حلقه‌ های کنترلی، تنظیم خودکار یا باند تناسبی حرف می‌ زنیم، در واقع از زبانی صحبت می‌ کنیم که پایه فهم و اجرای سیستم‌ های دقیق صنعتی است. در ادامه، مهم‌ ترین اصطلاحات ابزار دقیق به‌ صورت کاربردی توضیح داده می‌ شوند تا درک مفاهیم کنترلی برای شما ساده‌ تر شود.

🔹کنترلر PID

کنترلر PID یکی از رایج‌ ترین انواع کنترلرها در سیستم‌ های ابزار دقیق است که از سه بخش تناسبی (Proportional)، انتگرالی (Integral) و مشتقی (Derivative) تشکیل می‌ شود. این کنترلر با ترکیب این سه جزء، سعی می‌ کند مقدار متغیر فرآیند را به نقطه تنظیم (Set Point) نزدیک کند و خطا را به حداقل برساند.

بخش تناسبی به اندازه خطا واکنش نشان می‌ دهد، بخش انتگرالی خطاهای تجمعی را اصلاح می‌ کند و بخش مشتقی تغییرات سریع خطا را کنترل می‌ کند.

مثال: در کنترل دمای یک کوره، کنترلر PID به‌ صورت هوشمند میزان سوخت یا جریان هوا را تنظیم می‌ کند تا دما در مقدار مطلوب پایدار بماند.

🔹باند تناسبی (Proportional Band)

باند تناسبی محدوده‌ ای از تغییرات متغیر فرآیند است که در آن خروجی کنترلر به‌ صورت خطی با خطا تغییر می‌ کند. هرچه باند تناسبی کوچک‌ تر باشد، واکنش کنترلر سریع‌ تر و حساس‌ تر است، اما ممکن است باعث نوسان در سیستم شود. برعکس، باند تناسبی بزرگ‌ تر واکنش نرم‌ تری ایجاد می‌ کند ولی ممکن است خطا به‌ طور کامل حذف نشود.

مثال: اگر کنترلر دما با باند تناسبی ۱۰٪ تنظیم شود، خروجی بین دمای ۹۰ تا ۱۱۰ درجه به‌ صورت خطی تغییر می‌ کند تا دما در نقطه مطلوب ۱۰۰ درجه تثبیت شود.

🔹مدیریت هشدار (Alarm Management)

مدیریت هشدار در سیستم‌ های کنترلی به فرآیند طراحی، تنظیم و اولویت‌ بندی آلارم‌ ها گفته می‌ شود تا اپراتور بتواند در شرایط غیر عادی به‌ درستی واکنش نشان دهد. هدف از مدیریت هشدار، جلوگیری از ازدحام آلارم‌ ها و اطمینان از تمرکز اپراتور بر مهم‌ ترین رویدادهاست.

مثال: در یک واحد پتروشیمی، هشدار افت فشار در خط اصلی باید اهمیت بیشتری از هشدار دمای کم یک ناحیه فرعی داشته باشد. اجرای صحیح سیستم مدیریت هشدار باعث افزایش ایمنی و کاهش خطای انسانی می‌ شود.

🔹تنظیم خودکار (Auto-tuning)

تنظیم خودکار قابلیتی در کنترلرهای مدرن است که به‌ صورت خودکار پارامترهای کنترلر PID مانند بهره (Gain)، زمان انتگرال و مشتق را بهینه می‌ کند. این ویژگی باعث می‌ شود سیستم در زمان کوتاه‌ تری به پایداری برسد، بدون آنکه نیاز به تنظیم دستی و تخصصی پارامترها باشد.

مثال: در یک کنترلر دمای صنعتی، فعال‌ کردن حالت Auto-tuning باعث می‌ شود کنترلر با چند آزمایش ساده بهترین تنظیمات را برای شرایط واقعی فرآیند پیدا کند.

🔹سیستم کنترل توزیع شده (DCS)

سیستم کنترل توزیع‌ شده یا DCS ساختاری است که در آن وظایف کنترل بین چندین کنترلر محلی تقسیم می‌ شود و همه آن‌ ها از طریق شبکه‌ ای مرکزی با هم ارتباط دارند. این ساختار معمولا در صنایع بزرگ مانند پالایشگاه‌ ها و نیروگاه‌ ها استفاده می‌ شود.

در DCS، داده‌ ها از فیلد جمع‌ آوری و پردازش می‌ شوند و سپس فرمان‌ های کنترلی به تجهیزات ارسال می‌ شود. مزیت اصلی DCS پایداری بالا، کنترل دقیق و امکان نظارت متمرکز بر کل فرآیند است.

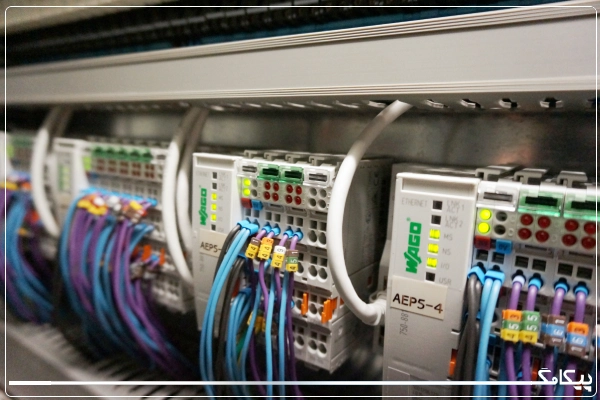

🔹کنترلر منطقی قابل برنامه‌ ریزی (PLC)

PLC یا کنترلر منطقی قابل برنامه‌ ریزی دستگاهی الکترونیکی است که برای کنترل خودکار ماشین‌ آلات و فرآیندهای صنعتی طراحی شده است. برخلاف DCS که بیشتر برای فرآیندهای پیوسته استفاده می‌ شود، PLC معمولا در کنترل عملیات ترتیبی و گسسته مانند خطوط تولید یا بسته‌ بندی کاربرد دارد. برنامه‌ نویسی در PLC بر پایه منطق رله‌ ای و زبان‌ هایی مانند Ladder Diagram انجام می‌ شود.

مثال: در یک خط مونتاژ خودکار، PLC وظیفه دارد زمان‌ بندی دقیق حرکت نقاله‌ ها، باز و بسته‌ شدن شیرها و عملکرد سنسورها را کنترل کند.

مهم‌ ترین اختصارات و واژه‌ های رایج ابزار دقیق

اصطلاحات تخصصی حوزه های کاربردی

در بخش قبل با مهم‌ ترین اختصارات و واژه‌ های عمومی ابزار دقیق آشنا شدیم که پایه درک مفاهیم این حوزه محسوب می‌ شوند. اما ابزار دقیق فقط به مفاهیم کلی محدود نمی‌ شود؛ هر شاخه کاربردی مانند اندازه‌ گیری فشار، دما، جریان یا سیستم‌ های ایمنی، مجموعه‌ ای از اصطلاحات تخصصی خودش را دارد.

در ادامه، به سراغ این واژه‌ ها می‌ رویم تا با زبان فنی مورد استفاده در حوزه‌ های مختلف ابزار دقیق، به‌ ویژه بخش‌ های اندازه‌گیری فشار و دما و ایمنی، بیشتر آشنا شویم.

🔹فشار گیج یا نسبی (Gauge Pressure)

فشاری است که نسبت به فشار محیط اندازه‌ گیری می‌ شود. یعنی اگر فشار داخل یک مخزن ۵ بار و فشار اتمسفر ۱ بار باشد، فشار گیج ۴ بار است.

🔹فشار مطلق (Absolute Pressure)

مبنای آن خلا مطلق است و برابر با مجموع فشار گیج و فشار اتمسفر است. در کاربردهای دقیق مانند اندازه‌ گیری فشار در سیستم‌ های خلا استفاده می‌ شود.

🔹فشار استاتیک (Static Pressure)

به فشاری گفته می‌ شود که سیال در حالت سکون یا بدون تأثیر سرعت جریان دارد. این فشار معمولا در خطوط لوله یا سیستم‌ های تهویه اندازه‌ گیری می‌ شود.

🔹فشار تفاضلی یا اختلاف فشار (Differential Pressure – DP)

اختلاف بین دو فشار در دو نقطه از یک سیستم است. از این مفهوم برای اندازه‌ گیری دبی جریان یا سطح مایع در مخازن استفاده می‌ شود.

روش های اندازه گیری فشار در صنعت

🔹جبران‌ سازی اتصال سرد (Cold Junction Compensation – CJC)

در ترموکوپل‌ ها برای تصحیح خطای ناشی از تغییر دمای محل اتصال سرد به کار می‌ رود تا اندازه‌ گیری دما دقیق‌ تر انجام شود.

🔹سنسور مقاومتی  (RTD)

نوعی سنسور دماست که با افزایش دما، مقاومت الکتریکی آن تغییر می‌ کند. از RTD ها در کاربردهای دقیق و پایدار استفاده می‌ شود.

🔹ترموکوپل Thermocouple (TC)

سنسوری است متشکل از دو فلز متفاوت که در نقطه اتصال خود با تغییر دما، ولتاژ الکتریکی تولید می‌ کند. ترموکوپل‌ ها محدوده دمایی وسیعی را پوشش می‌ دهند و در صنایع مختلف کاربرد دارند.

🔹مناطق خطرناک (Hazardous Area Classification)

روش استانداردی برای دسته‌ بندی بخش‌ های صنعتی بر اساس احتمال حضور گازها، بخارات یا گرد و غبار قابل اشتعال، که تعیین می‌ کند چه تجهیزات ایمنی در آن منطقه استفاده شود.

🔹ذاتاً ایمن (Intrinsically Safe – IS)

تجهیزاتی که به‌ گونه‌ ای طراحی شده‌ اند که حتی در صورت وجود خطا یا اتصال کوتاه، انرژی کافی برای ایجاد جرقه یا انفجار تولید نمی‌ کنند. این طراحی معمولا مطابق استانداردهای ابزار دقیق و الزامات ایمنی صنعتی انجام می‌شود.

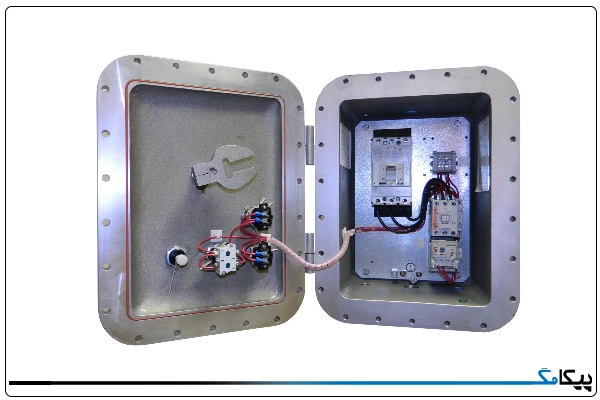

🔹ضد انفجار (Explosion Proof – Ex d)

تجهیزاتی که محفظه آن‌ ها مقاوم و محکم ساخته شده تا هر انفجاری که داخل آن رخ دهد به محیط بیرون منتقل نشود.

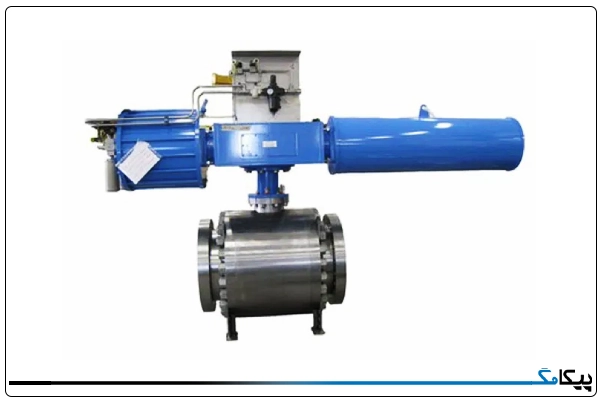

🔹شیر قطع اضطراری (Shut Down Valve – SDV)

شیر ایمنی‌ که در مواقع اضطراری یا خطا برای قطع جریان سیال در سیستم بسته می‌ شود تا از بروز حوادث جلوگیری کند.

🔹سیستم تشخیص آتش و گاز (Fire & Gas Detection – F&G)

سیستم‌ هایی که برای شناسایی حریق یا نشت گاز در محیط‌ های صنعتی استفاده می‌ شوند و به محض تشخیص خطر، هشدار یا فرمان ایمنی صادر می‌ کنند.

🔹سطح یکپارچگی ایمنی (Safety Integrity Level – SIL)

معیاری برای سنجش قابلیت اطمینان سیستم‌ های حفاظتی و ایمنی، که نشان می‌ دهد یک سیستم تا چه حد می‌ تواند از وقوع حوادث خطرناک جلوگیری کند.

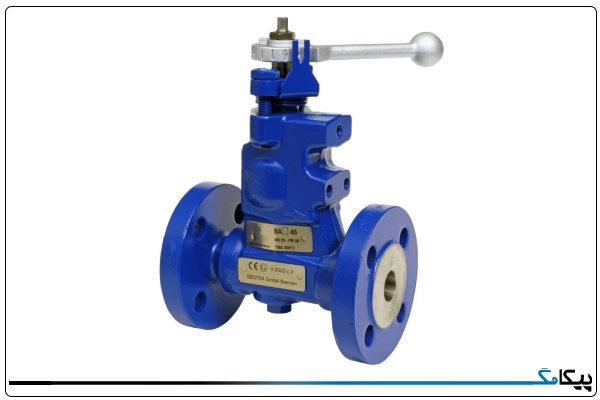

🔹شیر تخلیه فشار (Blowdown Valve – BDV)

شیر ایمنی‌ که برای تخلیه سریع فشار یا سیال از یک بخش سیستم به‌ منظور کاهش خطر و محافظت تجهیزات استفاده می‌ شود.

🔹سیستم خاموش‌سازی اضطراری (Emergency Shutdown – ESD)

سیستم یا فرآیندی که به‌ صورت خودکار یا دستی کل فرآیند یا بخش‌ هایی از آن را در شرایط اضطراری متوقف می‌ کند تا از حوادث و خسارات جلوگیری شود.

اصطلاحات ابزار دقیق در پتروشیمی

نتیجه گیری

در این مقاله با لیست اصطلاحات ابزار دقیق و مفاهیم پایه سیستم‌ های کنترلی آشنا شدیم، از مفاهیم عمومی مانند دقت، رزولوشن و تکرارپذیری گرفته تا اصطلاحات تخصصی مربوط به کنترلرها، اندازه‌ گیری فشار و دما و نیز واژه‌ های ایمنی و حفاظتی صنعتی.

 آشنایی با این اصطلاحات برای دانشجویان، مهندسان و تکنسین‌ ها، نقش اساسی در درک درست نقشه‌ ها، دیتاشیت‌ ها و عملکرد سیستم‌ ها دارد و در بهبود ایمنی و کارایی فرآیندهای صنعتی اهمیت زیادی دارد. اگر شما هم اصطلاحات دیگری در حوزه ابزار دقیق مد نظر دارید یا سوالی برایتان پیش آمده، می‌ توانید آن را در بخش نظرات با ما مطرح کنید تا کارشناسان پیکاتک به‌ صورت تخصصی شما را راهنمایی کنند.
