در بسیاری از خانه ها و ادارات، آبگرمکن دستگاهی الزامی برای تأمین آب گرم است و عملکرد آن باید وابسته به تنظیم جریان آب و گاز است که بخشی از آن به کمک قطعهای به نام شیر پروانه ای آبگرمکن (Water Heater Butterfly Valve) انجام میشود.
این بخش کوچک اما فوق العاده استراتژیک در رگلاتور گاز آبگرمکن های دیواری است که نقش مستقیمی در تنظیم حجم گاز ورودی و در نتیجه کنترل ارتفاع شعله دارد. بر همین اساس نیاز به یک راهنمای جامع دربارهی این قطعه، شیوهی کار و استفاده از آن احساس می شود که در این مطلب از پیکامگ با جزئیات ارائه شده است.
فروشگاه پیکاتک مجموعهی کاملی از انواع برندهای تجهیزات گرمایشی و لوازم جانبی آنها را فراهم کرده است که برای انتخاب بهترین تجهیزات گرمایشی و لوازم جانبی، به سادگی میتوانید به جستوجو و کاوش در میان آنها بپردازید و محصولات مختلف را با هم مقایسه کنید.
نحوه کار شیر پروانه ای آبگرمکن
عنوان شیر پروانه ای آبگرمکن اغلب به شیری اشاره دارد که بر خلاف شیر پروانه ای پکیج، به جای تنظیم جریان آب برای کنترل جریان گاز ورودی به دستگاه گرمایشی استفاده میشود. ظاهر آن نیز شبیه پروانه نیست اما فلکه آن پروانه ای است. مجرابند کوچک فلزی شیر است که در مسیر ورودی گاز به رگلاتور قرار میگیرد و با چرخاندن پیچ تنظیم روی بدنهی آبگرمکن یا شیار روی محور شیر، میتوان آن را کنترل کرد.
- دیسک در حالت عمودی: مسیر گاز کاملاً باز؛ حداکثر شعله.
- دیسک در حالت افقی: مسیر گاز بسته یا محدود؛ حداقل شعله.
💧 یادآوری: مشابه پکیج، میتوان از شیر موسوم به پروانه ای (به دلیل شکل ظاهری اهرم آن) برای لولهکشی آب ورودی به آبگرمکن هم استفاده کرد. در حقیقت در ادبیات فنی ایران به آن شیر پروانهای ورودی آب گفته میشود. این قطعه اغلب یک شیر توپی (Ball Valve) کوچک است که وظیفهی قطع و وصل کلی جریان آب سرد ورودی به رگلاتور آب را بر عهده دارد. یک راه دسترسی سریع برای تعمیرکار محسوب میشود تا بدون نیاز به بستن شیر فلکه اصلی خانه، جریان آب ورودی به دستگاه را قطع و قطعاتی مثل دیافراگم یا واشرها را تعویض کند.
اجزای شیر پروانه ای آبگرمکن
شیر پروانه ای گاز در دستگاههای گرمایشی خانگی از سه بخش اصلی تشکیل شده است:

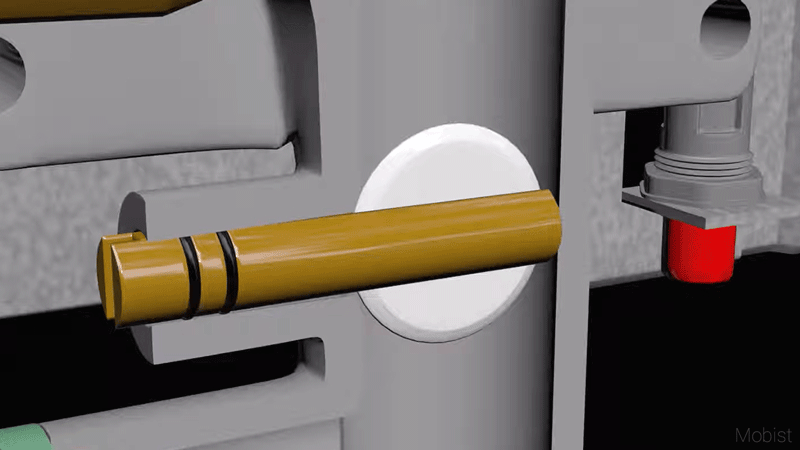

- محور (شفت): محور مرکزی که به دیسک متصل است و یک شیار برای قرارگیری پیچگوشتی و دو اورینگ برای آببندی دارد.
- اورینگ: واشر، آببندی استاتیکی و دینامیکی شیر را همراه با ایجاد اصطکاک لازم انجام میدهد.
- دیسک (پروانه): قطعهای که درون بدنهی رگلاتور جای میگیرد و با چرخیدن محور، مسیر گاز را تغییر میدهد و میزان ورودی آن را تنظیم میکند.
مشخصات فنی شیر پروانه ای آبگرمکن
متریال
- بدنه و محور: معمولاً از جنس برنج (Brass MS58) ساخته میشود تا در برابر رطوبت و خوردگی ناشی از ناخالصیهای گاز مقاوم باشد.
- اورینگها: اورینگهای بخش گازی باید از جنس نیتریل (NBR) یا وایتون (Viton) باشند. استفاده از اورینگهای معمولی پلاستیکی باعث میشود گاز به مرور زمان پلیمر را خشک کرده و باعث نشت ناگهانی شود.
- دیسک: دیسک داخلی باید کاملاً صیقلی باشد تا در جریان گاز توربولانس (تلاطم) ناخواسته ایجاد نکند؛ زیرا تلاطم باعث صدای سوت در هنگام روشن بودن آبگرمکن میشود. بنابراین برای ساخت آن اغلب از برنج ماشینکاری شده و گاهی از زاماک (آلیاژ روی) استفاده میشود.
فشار کاری (Working Pressure)
شیر پروانهای گاز در آبگرمکنهای خانگی برای فشار گاز شهری تنظیم شده است.
- فشار نامی (Nominal): گاز شهری در ایران معمولاً با فشار حدود ۱۸ تا ۲۰ میلیبار وارد رگلاتور میشود.
- تحمل فشار (Tolerance): شیر و اورینگهای آن طبق استاندارد باید تا فشار ۵۰ میلیبار را بدون نشتی تحمل کنند.
🔧 نکته فنی: اگر از کپسول گاز مایع (LPG) که فشار بالاتری دارد بدون رگلاتور مناسب استفاده شود، فشار زیاد میتواند باعث تغییر شکل دیسک یا بیرون زدن اورینگها از جای خود شود.
دمای کاری (Operating Temperature)
دما در این بخش از دو جنبه بررسی میشود:
- دمای محیطی (Ambient Temperature): شیر پروانهای باید در بازه دمایی ۵- تا ۶۰+ درجه سانتیگراد عملکرد روان خود را حفظ کند.
- مقاومت حرارتی متریال: مادهی اورینگها باید تا دمای ۱۰۰ درجه سانتیگراد را بدون تغییر حالت (تغییر مانایی فشاری) تحمل کند و گریس نیز نباید در دماهای پایین سفت یا در دماهای بالا روان شود.
وظایف اصلی شیر پروانه ای در آبگرمکن
این قطعه نقش حیاتی در ایمنی و عملکرد صحیح آبگرمکن ایفا میکند و مهمترین وظایف آن به شرح زیر است:
- تنظیم شعله: با چرخش این شیر، میزان گاز ورودی تغییر کرده و در نتیجه ارتفاع و شدت شعله کم یا زیاد میشود.
- قطع کن حفاظتی: این شیر معمولاً با ترموکوپل در ارتباط است. اگر شمعک خاموش شود، شیر پروانه ای مسیر گاز را به طور کامل میبندد تا از نشت گاز جلوگیری کند.
- هماهنگی با فشار آب: در مدلهای دیواری، باز شدن این مسیر مستقیماً به فشار آب پشت دیافراگم وابسته است؛ یعنی تا زمانی که شیر آب گرم باز نشود، این شیر اجازهی عبور گاز به مشعل اصلی را نمیدهد.
علائم خرابی شیر تنظیم گاز آبگرمکن
در موارد زیادی احتمال دارد که این قطعه دچار مشکل شود. نشانههای خرابی شیر پروانهای آبگرمکن به صورت زیر است:
- سفت شدن پیچ تنظیم: اگر ولوم چرخان آبگرمکن به سختی حرکت میکند، احتمالاً رسوبات در آن زیادی شده یا روانکنندهی داخلی خشک شده است.
- روشن نشدن مشعل: حتی با وجود باز بودن آب و سلامت شمعک، گاز به مشعل نمیرسد.
- نشت گاز: از اطراف بدنهی رگلاتور، بوی گاز استشمام میشود.
- خاموش شدن ناگهانی: اگر فنر یا لاستیکهای داخلی (اورینگها) فرسوده باشند، شعله پایدار نمیماند و ناگهان خاموش میشود.
در صورت کار نکردن صحیح شیر، نیاز به سرویس آن خواهد بود که برای این کار باید مراحل فنی را دنبال کرد.
راهنمای گام به گام سرویس و تعویض شیر پروانه ای
سرویس این قطعه نیاز به دقت بالایی دارد، زیرا یک اشتباه کوچک باعث افت شدید فشار گاز میشود. بنابراین اگر دانش و تخصص کافی در این زمینه ندارید، بهتر است از یک تکنسین فنی تعمیرات پکیج و آبگرمکن کمک بگیرید.
مرحله اول: باز کردن قطعات
ابتدا باید شیلنگ گاز و مهره ورودی (معمولاً سایز ۲۴) را باز کنید. داخل این مسیر یک صافی سیمی وجود دارد که باید خارج شود.
مرحله دوم: خارج کردن محور
با یک دمباریک، محور شیر پروانه ای را به صورت کشویی به سمت بیرون بکشید.
🔥 هشدار: به محض بیرون کشیدن محور، دیسک داخلی داخل رگلاتور رها میشود. اگر صافی زیر آن را باز نکرده باشید، دیسک روی صافی میافتد و مسیر گاز را مسدود میکند.
مرحله سوم: تعویض اورینگ و گریسکاری
دو اورینگ روی محور را با اورینگهای جدید مخصوص همان برند آبگرمکن (مثلا بوتان) تعویض کنید. حتماً از گریس مولیکوت (Molykote) که به رنگ مشکی است، برای روانکاری استفاده کنید تا هم حرکت روان شود و هم آببندی کامل صورت بگیرد.
مرحله چهارم: جاگذاری دیسک
این سختترین بخش کار است. دیسک باید به گونهای قرار بگیرد که دو برجستگی روی آن دقیقاً با شیار محور درگیر شود.
- روش اول: استفاده از یک دمباریک بلند برای نگه داشتن دیسک از زیر.
- روش دوم: آغشته کردن نوک پیچگوشتی به گریس مولیکوت، چسباندن دیسک به آن و بالا آوردن آن تا مقابل سوراخِ محور.
مرحله پنجم: کالیبراسیون شعله
پس از تعویض اورینگ و جا زدن دیسک، تنظیم مجدد شعله ضروری است. باید شعله را در حالت کمینه و بیشینه بررسی کرد تا زرد نباشد. زرد بودن شعله نشان میدهد که شیر پروانهای بیش از حد گاز را عبور میدهد و نسبت هوا به سوخت در مشعل به هم خورده است.

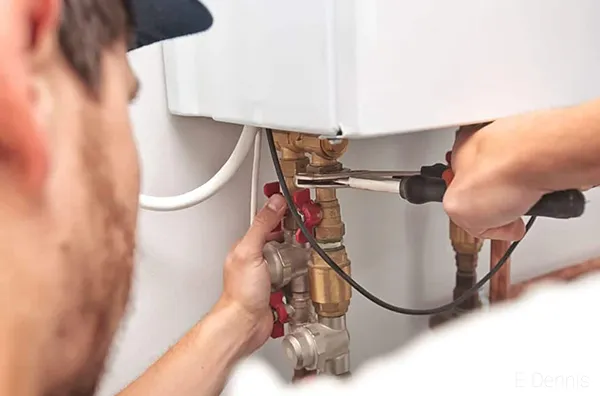

شیر پروانهای ورودی آب؛ کلید قطع و وصل سریع

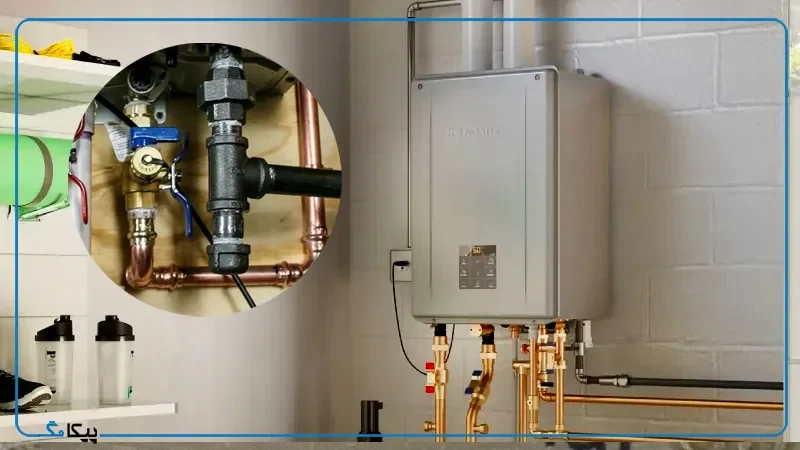

همانطور که اشاره شد، به جز شیر تنظیم گاز، یک شیر هم در مسیر آب آبگرمکن قرار دارد که در واقع یک شیر توپی (Ball Valve) با اهرمی به شکل پروانه است. این شیر معمولاً در مسیر ورود آب سرد به رگلاتور نصب میشو و امکان قطع جریان آب دستگاه را بدون نیاز به بستن شیر فلکهی اصلی ساختمان فراهم میکند.
- جنس بدنه: معمولاً از برنج با روکش نیکل یا کروم برای جلوگیری از خوردگی.
- نوع اتصال: اغلب به صورت “دنده پیچ” (رزوهای) متناسب با سایز لولههای آبگرمکن (معمولاً ۳/۴ یا ۱/۲ اینچ).
- تشخیص وضعیت: اگر دسته موازی با لوله باشد، شیر باز و اگر عمود بر لوله باشد، جریان آب قطع است.
- کاربرد در پکیج: در پکیجهای گرمایشی، مشابه این شیر با ابعاد کوچکتر برای تنظیم فشار دستگاه استفاده میشود.
مهمترین چالش در نگهداری این شیرها، رسوبگرفتگی ناشی از سختی آب است. از آنجا که این شیرها ممکن است برای ماهها یا سالها در یک وضعیت (باز) باقی بمانند، املاح آب باعث ایجاد رسوب در اطراف گوی داخلی شده و منجر به سفت شدن شیر میشود. برای پیشگیری از این مشکل، توصیه میشود هر چند ماه یکبار شیر را چند بار باز و بسته کنید تا از انباشت رسوبات جلوگیری شود.
جمع بندی
شیر پروانهای آبگرمکن، با وجود ابعاد کوچک، گلوگاه اصلی ایمنی و بازدهی گرمایشی دستگاه است. این قطعه با تنظیم دقیق دبی گاز، تعادل حرارتی مبدل را حفظ کرده و از تولید گاز سمی کربن مونوکسید جلوگیری میکند. بنابراین آشنایی با کارکرد و روشهای صحیح تعمیر و نگهداری آن اهمیت زیادی دارد و نه تنها خطر نشت گاز را از بین میبرد، بلکه موجب بهبود گازرسانی به آبگرمکن و در نتیجه عملکرد مطلوب برای تأمین آب گرم در محیط میشود.
سوالات متداول
شیر پروانهای گاز آبگرمکن یک قطعهی داخلی و تنظیمکننده است که برای کنترل شعله بهکار میرود. اما شیر پروانهای آب، یک قطعهی خارجی است که جهت تنظیم و مسدود کردن مسیر ورودی آب تعبیه شده است.
خیر؛ این یکی از رایجترین اشتباهات است. شیر پروانه ای تنها دبی گاز را تنظیم میکند. اگر فشار آب ساختمان کم باشد یا دیافراگم آبگرمکن فرسوده شده باشد، باز کردن بیش از حد شیر پروانهای تأثیری در افزایش شعله نخواهد داشت. تنظیم غیراستاندارد این شیر برای جبران فشار کم آب، تنها باعث داغ شدن بیش از حد مبدل و آسیب به لولهها میشود.
در اغلب موارد بله، علت آن خشک شدن گریس محور شیر پروانهای است. اما در موارد نادر، ممکن است تغییر شکل بدنهی پلاستیکی ولوم (روی بدنه) یا گیر کردن فنر پشت آن نیز عامل سفت شدن باشد که با باز کردن قاب دستگاه مشخص میشود.
صدای سوت آبگرمکن معمولاً بر اثر تلاطم جریان گاز ایجاد میشود که اغلب به تنظیم نبودن یا صیقلی نبودن دیسک شیر پروانهای، باز بودن بیش از حد آن، خرابی اورینگها، فشار نامناسب گاز یا بههم خوردن تنظیم شعله مربوط است و در بیشتر موارد با تنظیم یا سرویس شیر پروانهای و رگلاتور گاز برطرف میشود.
