یاتاقان ها از مهم ترین اجزای مکانیکی در تجهیزات صنعتی هستند که نقش حیاتی در کاهش اصطکاک، پایداری محور و افزایش عمر دستگاه ها دارند. هر نوع یاتاقان متناسب با شرایط کاری، نوع بار و سرعت دوران طراحی شده است؛ به همین دلیل، شناخت دقیق انواع یاتاقان صنعتی اهمیت زیادی در انتخاب صحیح آن ها دارد.
در صنایع مختلف مانند پتروشیمی، فولاد، خودروسازی یا تاسیسات، انتخاب یاتاقان مناسب نه تنها بر عملکرد سیستم، بلکه بر هزینه های تعمیر و نگهداری نیز تاثیر مستقیم می گذارد. در این مقاله، به معرفی جامع انواع یاتاقان های صنعتی، ویژگی ها، کاربردها و نکات کلیدی برای انتخاب بهترین گزینه در هر شرایط کاری می پردازیم.
فروشگاه پیکاتک با ارائه مجموعه ای متنوع از یاتاقان های صنعتی از برندهای معتبر جهانی، مرجع مطمئنی برای مهندسان و صنایع کشور به شمار می رود. تمامی محصولات این مجموعه با استانداردهای بین المللی سازگار بوده و امکان انتخاب یاتاقان مناسب بر اساس نوع کاربرد و شرایط کاری را برای شما فراهم می کند.
یاتاقان چیست و چه وظیفه ای دارد؟
یاتاقان (Bearing) یکی از قطعات کلیدی در تجهیزات و ماشین آلات صنعتی است که وظیفه اصلی آن کاهش اصطکاک بین دو سطح متحرک و حفظ موقعیت دقیق محور یا شفت در حین چرخش است. در واقع، یاتاقان ها اجازه می دهند قطعات متحرک دستگاه با حداقل اصطکاک و سایش نسبت به یکدیگر حرکت کنند و در عین حال از لرزش و انحراف محور جلوگیری شود.
اگر یاتاقان در سیستم وجود نداشته باشد، تماس مستقیم بین فلزها باعث افزایش دما، فرسایش شدید و کاهش عمر دستگاه می شود. از این رو، انتخاب یاتاقان مناسب از نظر نوع، جنس و ظرفیت بار، نقش تعیین کننده ای در عملکرد و دوام ماشین آلات دارد.
هر یاتاقان بسته به نوع طراحی خود از اجزای مختلفی تشکیل می شود، اما به طور کلی ساختار اصلی آن شامل موارد زیر است:

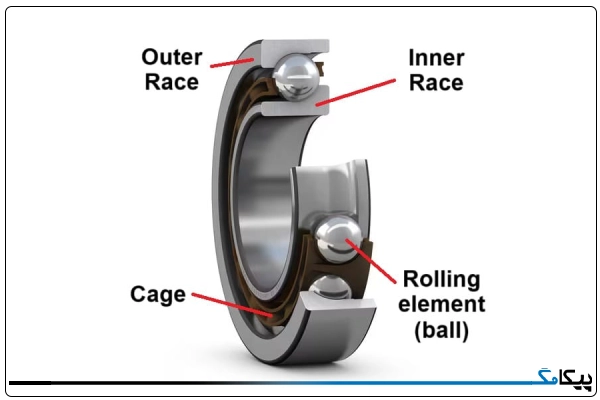

- حلقه داخلی (Inner Race): در تماس مستقیم با شفت قرار دارد و همراه با آن می چرخد.
- حلقه بیرونی (Outer Race): در بدنه یا محفظه ثابت نصب میشود و معمولاً ثابت است.
- عناصر غلتشی (Rolling Element): شامل ساچمهها یا رولرهایی هستند که بین دو حلقه قرار گرفته و اصطکاک را به حداقل میرسانند.
- قفسه یا کیج (Cage): فاصله یکنواخت میان عناصر غلتشی را حفظ کرده و از تماس مستقیم آنها جلوگیری میکند.
- درپوش و روانکار: برای جلوگیری از ورود آلودگی و حفظ روانکاری به کار می رود.

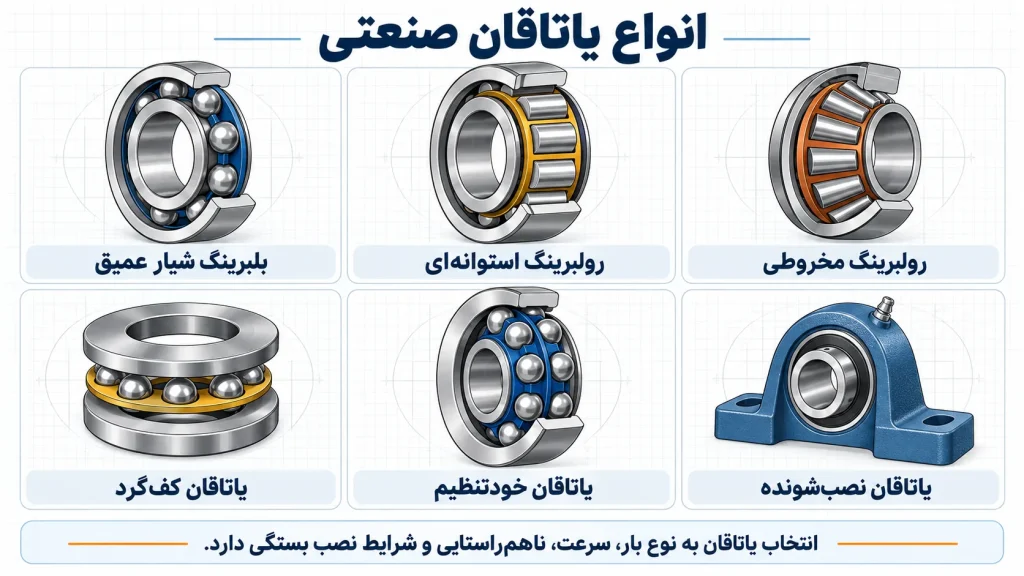

معرفی انواع یاتاقان ها و کاربردهایشان
یاتاقان ها بر اساس نوع حرکت، شکل اجزا و شرایط کاری به چند گروه اصلی تقسیم می شوند. این تجهیزات در صنعت تنها به یک شکل و کارکرد محدود نمی شوند؛ هر نوع یاتاقان ویژگی های خاص خود را دارد که آن را برای شرایط مشخصی ایده آل می کند. برخی یاتاقان ها برای تحمل بارهای سنگین مناسب هستند، برخی دیگر برای سرعت بالا یا جبران ناهمراستایی محور طراحی شده اند و تعدادی نیز به صورت نصب شونده و آماده نصب برای سهولت در نگهداری تولید می شوند.
در این بخش، به بررسی انواع یاتاقانها و کاربرد آنها می پردازیم تا دید خوبی برای خرید یاتاقان صنعتی بسته به نیاز خود داشته باشید.
☑️یاتاقان لغزشی (Plain / Sleeve Bearing)

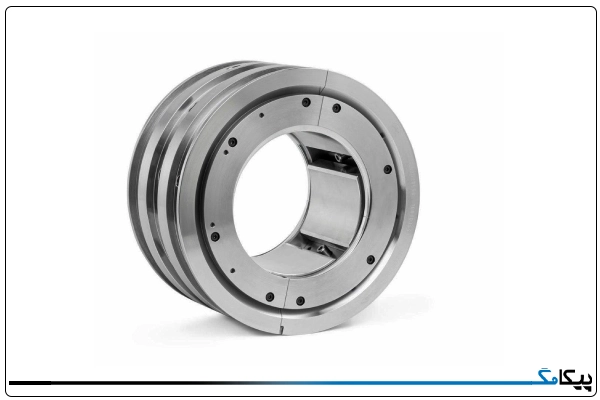

یاتاقان لغزشی از ساده ترین و قدیمی ترین انوع یاتاقان صنعتی است که در آن محور به صورت مستقیم روی سطح داخلی یاتاقان می لغزد. در این نوع، تماس بین دو سطح باعث ایجاد اصطکاک می شود و برای کاهش آن معمولا از روان کارهایی مانند روغن یا گریس استفاده می گردد.
یاتاقان های لغزشی به دلیل ساختار ساده، تحمل بار زیاد و عملکرد مناسب در سرعت های پایین، در ماشینآلات سنگین، موتورهای صنعتی، ژنراتورها و تجهیزات هیدرولیکی کاربرد گسترده ای دارند. این یاتاقان ها معمولا از جنس برنز، بابیت، گرافیت یا پلاستیک های مهندسی ساخته می شوند و بسته به نوع طراحی، ممکن است به صورت خشک، روغنی یا هیدرودینامیکی مورد استفاده قرار گیرند.
🔹یاتاقان بوشی
یاتاقان بوشی یکی از رایج ترین انواع یاتاقان لغزشی است که از یک بوش استوانه ای تشکیل شده و محور درون آن می چرخد. این نوع یاتاقان ها به دلیل طراحی ساده، هزینه تولید پایین و نصب آسان، در تجهیزات سبک تا متوسط مانند الکتروموتورها، فن ها و پمپ های کوچک کاربرد زیادی دارند. جنس بوش ها معمولا از برنز، برنج یا پلاستیک های مقاوم در برابر اصطکاک ساخته می شود. مزیت اصلی این یاتاقان، عملکرد بی صدا و نگهداری آسان آن است.
🔹یاتاقان روغنی
در این نوع، بین سطح محور و یاتاقان یک لایه نازک از روغن یا گریس وجود دارد که نقش اصلی آن کاهش اصطکاک و جلوگیری از سایش است. در شرایط کاری مداوم یا دماهای بالا، یاتاقان های روغنی نسبت به سایر انواع لغزشی عملکرد بسیار پایدارتری دارند. از این نوع در توربین ها، پمپ های صنعتی و موتورهای الکتریکی بزرگ استفاده می شود. مهم ترین ویژگی این یاتاقان، طول عمر بالا در اثر روان کاری مداوم است.
🔹یاتاقان ضد سایش
یاتاقان های ضد سایش مثل گرافیت یا تفلون از متریال هایی ساخته می شوند که خاصیت روان کاری درونی دارند. این ویژگی باعث می شود بدون نیاز به روغن کاری خارجی هم بتوانند عملکردی نرم و کم اصطکاک ارائه دهند. این یاتاقان ها معمولا در محیط های خشک یا در دستگاه هایی که دسترسی برای سرویس دوره ای وجود ندارد به کار می روند. کاربرد بارز آن ها در صنایع غذایی، دارویی و تجهیزات بسته بندی است.
🔹یاتاقان صنعتی ویژه بارهای سنگین
این دسته از یاتاقان های لغزشی برای شرایط کاری سخت و بارهای شعاعی یا محوری بسیار بالا طراحی می شوند. معمولا در ساخت آن ها از آلیاژهای مقاوم در برابر سایش و فشار مانند بابیت یا فولاد استفاده می شود. یاتاقان های سنگین در ماشین آلات معدنی، سیستم های هیدرولیک بزرگ و تجهیزات حمل و نقل صنعتی به کار می روند. ویژگی اصلی آن ها تحمل بار زیاد و دوام بالا در سرعت های پایین است.
🔹یاتاقان مغناطیسی
در یاتاقان مغناطیسی، محور توسط میدان مغناطیسی معلق می ماند و هیچ تماس مکانیکی با بدنه ندارد. این ویژگی باعث می شود اصطکاک و سایش صفر شود و طول عمر بسیار بالایی به دست آید. این یاتاقان ها در توربین های فوق سریع، کمپرسورهای گازی و تجهیزات دقیق با سرعت چرخش بالا کاربرد دارند و معمولا نیاز به سیستم کنترل الکترونیکی برای حفظ پایداری محور دارند.
☑️یاتاقان غلتشی (Rolling Bearing)

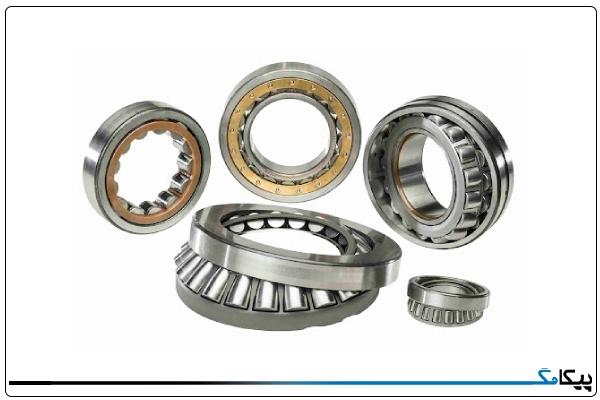

یاتاقان غلتشی یکی از پرکاربردترین انواع یاتاقان صنعتی است که به جای لغزش مستقیم محور روی سطح، از اجزای غلتان مانند ساچمه یا رولر برای کاهش اصطکاک استفاده می کند. این ساختار باعث می شود حرکت روان تر، دقت بالاتر و اتلاف انرژی کمتری نسبت به یاتاقان لغزشی داشته باشد.
یاتاقان های غلتشی در انواع مختلفی مانند بلبرینگ، رولبرینگ، مخروطی، سوزنی و کف گرد تولید می شوند و هر کدام برای نوع خاصی از بار (شعاعی، محوری یا ترکیبی) طراحی شده اند. از این یاتاقان ها در تجهیزاتی مانند موتورهای الکتریکی، پمپ ها، گیربکس ها، ماشین آلات صنعتی و خودروها استفاده می شود. مهم ترین مزیت آن ها سرعت عملکرد بالا، نگهداری آسان و قابلیت تعویض سریع است.
🔹یاتاقان غلتشی ساچمه ای یا بلبرینگ
بلبرینگ رایج ترین نوع یاتاقان غلتشی است که از ساچمه های کروی برای کاهش اصطکاک بین محور و پوسته استفاده می کند. این نوع یاتاقان ها توانایی تحمل همزمان بارهای شعاعی و محوری را دارند و به دلیل حرکت نرم و دقت بالا، در موتورهای الکتریکی، پمپ ها، تجهیزات انتقال نیرو و ماشین آلات سبک بسیار پرکاربرد هستند.
این یاتاقان ها در انواع شیار عمیق، تماس زاویه ای، خودتنظیم و کفگرد طراحی می شوند تا بسته به شرایط کاری، نوع بار و نیاز به جبران ناهمراستایی، گزینه ای مناسب فراهم کنند. بلبرینگ ها در مقایسه با انواع دیگر، صدای کمتر و سرعت چرخش بالاتری دارند و معمولا در محیط های با بار متوسط استفاده می شوند.
🔹یاتاقان غلتشی استوانه ای یا رولبرینگ

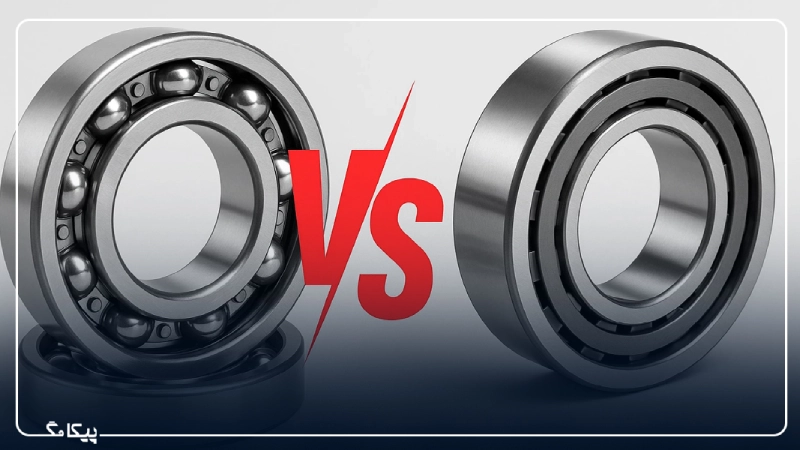

در رولبرینگ به جای ساچمه، از غلتک های استوانه ای برای کاهش اصطکاک بین محور و بدنه استفاده می شود که بیشتر برای تحمل بارهای سنگین شعاعی و محوری کاربرد دارند. این یاتاقان ها در انواع استوانه ای، مخروطی، سوزنی، کروی و کفگرد طراحی می شوند تا بسته به نوع بار، سرعت و شرایط نصب، گزینه ای مناسب ارائه دهند. به دلیل تحمل بالای بار و دوام طولانی، رولبرینگ ها در گیربکس ها، ماشین آلات سنگین و خطوط تولید صنعتی بسیار پرکاربرد هستند.
🔹یاتاقان خود تنظیم
یاتاقان های خود تنظیم با داشتن شیار یا حلقه بیرونی کروی شکل، قادرند ناهمراستایی جزئی بین محور و پوسته را جبران کنند. این ویژگی باعث می شود در تجهیزاتی که ارتعاش یا انحراف محور دارند، عملکردی پایدار و بدون گیرکردگی داشته باشند. از این نوع یاتاقان ها در فن های بزرگ، نوار نقاله ها، ماشین آلات کشاورزی و تجهیزات دوار با تراز غیر دقیق استفاده می شود. ویژگی مهم آن ها افزایش طول عمر و کاهش خطر خرابی ناشی از ناهمراستایی محور است.
🔹یاتاقان نصب شونده

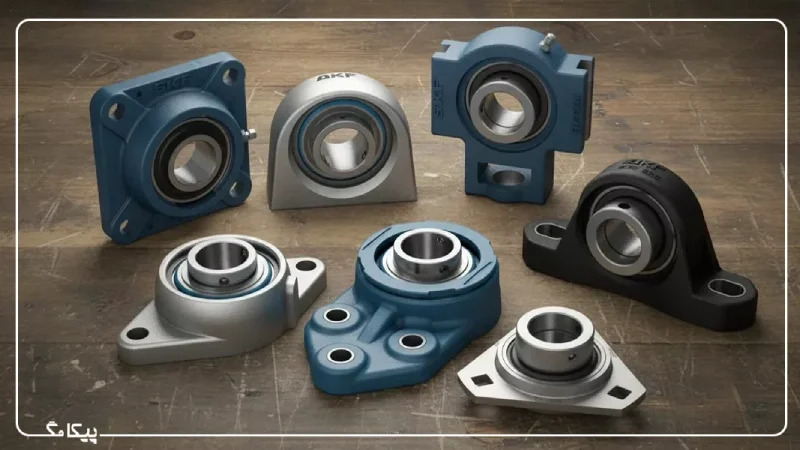

یاتاقان های نصب شونده مجموعه ای آماده از بلبرینگ و هوزینگ فلزی یا چدنی هستند که برای نصب سریع، نگهداری آسان و افزایش پایداری سیستم های دوار طراحی شده اند. این نوع یاتاقان ها در مدل های متنوعی تولید می شوند که هرکدام با شکل بدنه و نوع نصب خاص خود، در صنایع مختلف مورد استفاده قرار می گیرند:
- یاتاقان UCP (پایه دار صنعتی): رایج ترین مدل نصب شونده که دارای پایه های پیچ شونده در زیر بدنه است و برای نصب روی فریم یا شاسی دستگاه ها استفاده می شود. UCP کاربرد زیاد در نوار نقاله ها، سیستم های انتقال مواد و ماشین آلات عمومی صنعتی دارد.
- یاتاقان UCF (چهار پیچ مربعی): بدنه ای مربع شکل با چهار محل پیچ برای نصب مطمئن روی سطوح تخت دارد. پایداری بالا و مقاومت در برابر لرزش، آن را برای کاربردهای سنگین و محیط های صنعتی خشن مناسب کرده است.
- UCFL (یاتاقان دو پیچ بیضی یا چشمی): بدنه ای بیضی شکل با دو پیچ در دو سر دارد که به راحتی روی سطوح باریک تر نصب می شود. معمولا در آسانسورها، بالابرها و دستگاه های با فضای محدود نصب مورد استفاده قرار می گیرد.
- UCFC (یاتاقان دایره ای چهار پیچ): بدنه ای دایره ای با چهار محل پیچ دارد و برای نصب روی دیواره ها یا صفحات فلزی گرد مناسب است. طراحی متقارن آن باعث توزیع یکنواخت نیرو و ارتعاش در زمان کار می شود.
- یاتاقان UCT (تی شکل کشویی): ساختاری Tشکل دارد و به صورت کشویی در محل نصب قرار می گیرد. معمولا در تجهیزات خاص یا سیستم هایی که نیاز به تنظیم موقعیت محور یا کشش زنجیر و تسمه دارند، مورد استفاده قرار می گیرد.
در مجموع، یاتاقان های نصب شونده به دلیل طراحی یکپارچه، قابلیت سرویس سریع و مقاومت بالا در برابر آلودگی و رطوبت، یکی از محبوب ترین انتخاب ها در صنایع عمومی و خطوط تولید به شمار می آیند.
راهنمای جامع انتخاب یاتاقان مناسب
| نوع یاتاقان | زیرمجموعه ها | ویژگی های اصلی | کاربردهای رایج | مزایا | معایب |
| یاتاقان لغزشی | بوشی | ساده ترین نوع، محور روی سطح صاف می لغزد | ماشین آلات سبک و صنعتی | ساختار ساده، قیمت پایین | اصطکاک زیاد، نیاز به روانکاری |
| روغنی | روانکاری دائم با روغن | پمپ ها، ژنراتورها | کاهش اصطکاک، افزایش عمر | نیاز به سیستم روانکاری | |
| ضد سایش | مواد مقاوم در برابر سایش | صنایع سنگین و محیط های خورنده | طول عمر بیشتر، مقاومت بالا | هزینه بیشتر نسبت به نوع ساده | |
| صنعتی ویژه بارهای سنگین | تحمل بار شعاعی و محوری بالا | ماشین آلات سنگین، پرس ها | مناسب بار سنگین، دوام طولانی | ابعاد بزرگ، نیاز به روانکاری | |
| مغناطیسی | محور بدون تماس مکانیکی معلق است | توربین ها، کمپرسورها | بدون اصطکاک و سایش | هزینه بالا، نیاز به کنترل | |
| یاتاقان غلتشی | بلبرینگ | تماس نقطه ای ساچمه و رینگ | موتور، فن، پمپ | سرعت بالا، نصب آسان | تحمل محدود بار |
| رولبرینگ | تماس خطی غلتک ها و رینگ | گیربکس، ماشین آلات سنگین | تحمل بار شعاعی بالا | سرعت کمتر نسبت به بلبرینگ | |
| خود تنظیم | جبران ناهمراستایی محور | نوار نقاله، فن | کاهش تنش در محور | قیمت بالاتر | |
| نصب شونده | یاتاقان + پوسته آماده نصب | خطوط تولید، آسانسور | نصب سریع، تعمیر آسان | مناسب بار سبک تا متوسط |
یاتاقان ها از اجزای حیاتی در انواع ماشین آلات صنعتی و تجهیزات دوار هستند و انتخاب صحیح آن ها تاثیر مستقیم بر دوام، عملکرد و بازده سیستم دارد. با توجه به اینکه یاتاقان ها بر اساس نوع تماس (لغزشی یا غلتشی) دسته بندی می شوند، هر نوع با ویژگی ها و کاربردهای ویژه ای طراحی شده است. شناخت دقیق انواع یاتاقان صنعتی و زیرمجموعه های آن ها به شما کمک می کند تا هنگام خرید قطعات صنعتی انتخابی بهینه و متناسب با نیاز خود داشته باشید و از آسیب، خرابی و هزینه های نگهداری غیر ضروری جلوگیری کنید.
فروشگاه پیکاتک با سال ها تجربه در زمینه تجهیزات صنعتی، انواع یاتاقان های صنعتی، از برندهای معتبر جهانی، را در اختیار مشتریان قرار می دهد. در پیکاتک می توانید با اطمینان از کیفیت، اصالت کالا و تنوع محصولات، یاتاقان مناسب برای کاربرد خود را تهیه کنید و از خدمات مشاوره حرفه ای بهره مند شوید.
سوالات متداول
اگر هنگام کار کردن صدا یا لرزش غیر عادی، افزایش حرارت، نشت روانکار یا خوردگی سطح یاتاقان مشاهده شود، این ها نشانه هایی از فرسودگی هستند و یاتاقان باید تعویض شود.
عمر مفید یاتاقان به نوع یاتاقان، شرایط کاری، بار وارده، سرعت و کیفیت نگهداری بستگی دارد، اما عمر مفید آن ها معمولا بین ۵ تا ۲۰ هزار ساعت کارکرد استاندارد متغیر است. رعایت روانکاری و بازرسی دوره ای می تواند این عمر را افزایش دهد.
