مقایسه پمپ های جابجایی مثبت و دینامیک یکی از اولین چالش هایی است که مهندسان، تکنسین ها و تصمیم گیران فنی هنگام انتخاب پمپ صنعتی با آن روبهرو می شوند. پمپ ها به عنوان تجهیزاتی برای انتقال سیال، نقش مستقیمی در عملکرد، ایمنی و راندمان فرآیندهای صنعتی دارند و انتخاب اشتباه آن ها می تواند باعث افت راندمان، افزایش مصرف انرژی یا حتی آسیب به تجهیزات پایین دست شود. به همین دلیل، شناخت دقیق مکانیزم عملکرد انواع پمپ ها فقط یک موضوع تئوریک نیست، بلکه مستقیما با بهره برداری صحیح از سیستم گره خورده است.
به طور کلی، پمپ های صنعتی را می توان در دو خانواده اصلی جابجایی مثبت و دینامیک دسته بندی کرد. تفاوت این دو گروه فقط در نام یا ساختار مکانیکی خلاصه نمی شود؛ بلکه نحوه ایجاد دبی، رفتار پمپ در برابر تغییر فشار، سازگاری با نوع سیال و حتی الزامات ایمنی آن ها کاملا متفاوت است. درک تفاوت بین پمپ های جابجایی مثبت و دینامیک به شما کمک می کند قبل از خرید یا طراحی سیستم، پارامترهایی مثل دبی، فشار، ویسکوزیته سیال و شرایط کاری را دقیق تر تحلیل کنید و از انتخاب های پرهزینه و اصلاحات بعدی جلوگیری کنید.
پیکاتک به عنوان تامین کننده تجهیزات ابزار دقیق و صنعتی، با ارائه مشاوره فنی تخصصی و دسترسی به طیف متنوعی از پمپ های صنعتی، تلاش می کند انتخاب پمپ را از یک تصمیم پرریسک به یک فرآیند فنی و قابل اطمینان تبدیل کند.
پمپ جابجایی مثبت (Positive Displacement Pump)
پمپ های جابجایی مثبت با مکانیزمی شبیه به یک سرنگ عمل می کنند. این پمپ ها در هر چرخه کاری، حجم مشخص و ثابتی از سیال را در محفظه ای محبوس کرده و سپس با حرکت مکانیکی اجزا، این حجم محبوس را به صورت اجباری به سمت خروجی هدایت می کنند. برخلاف پمپ های دینامیک که انرژی جنبشی به سیال می دهند، در اینجا سیال مستقیما جابجا می شود. برای مثال، در یک پمپ دنده ای خارجی، چرخش چرخ دنده ها، مایع را در فضای بین دندانه ها و پوسته به دام می اندازد و آن را از سمت مکش به سمت خروجی منتقل می کند.
این پمپ ها عموما به دو دسته اصلی تقسیم می شوند:

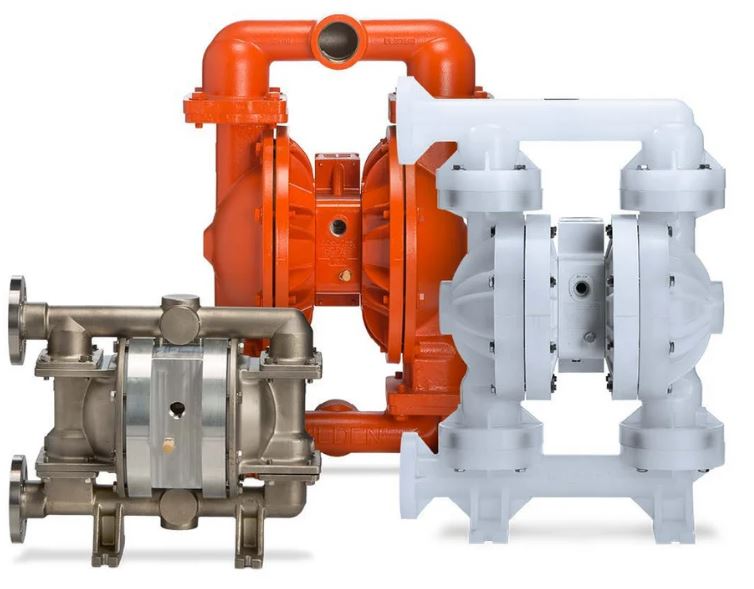

- پمپ های رفت و برگشتی: مانند پمپ های پیستونی و دیافراگمی. عملکرد آنها شبیه حرکت پیستون در سیلندر خودرو است که حجم را به طور متناوب تغییر می دهد. این مدل ها برای ایجاد فشارهای بسیار بالا مناسب هستند.
- پمپ های دورانی: مانند پمپ های دنده ای (خارجی و داخلی)، پره ای و اسکرو (حلزونی). در این مدل ها انتقال سیال به طور مداوم و با چرخش اجزا انجام می شود و جریان یکنواخت تری ایجاد می کنند.
مزایای پمپ جابجایی مثبت
✔️ دبی ثابت مستقل از فشار: مهم ترین مزیت این پمپ ها است. به شرط ثابت بودن دور موتور، میزان دبی خروجی تقریبا ثابت می ماند، حتی اگر فشار خروجی سیستم تغییر کند. این ویژگی برای تزریق دقیق مواد شیمیایی یا دوزینگ در صنایع داروسازی و غذایی حیاتی است.
✔️ کارایی بالا با سیالات ویسکوز: عملکرد این پمپ ها نه تنها با افزایش ویسکوزیته سیال (مانند روغن، عسل، پلیمر مذاب) افت نمی کند، بلکه اغلب بهبود می یابد. سیال غلیظ، فاصله بین قطعات متحرک و ثابت را بهتر آب بندی می کند و از نشتی داخلی جلوگیری می نماید.
✔️ قابلیت خودمکشی عالی: بسیاری از مدل های جابجایی مثبت (به ویژه انواع رفت و برگشتی و روتاری قدرتمند) می توانند خط مکش را از هوا تخلیه کرده و سیال را از سطوح پایینتر بالا بکشند. این ویژگی آنها را برای کاربردهای تخلیه مخازن یا سیستمهایی با خط مکش طولانی ایدهآل میسازد.
معایب و محدودیت های پمپ جابجایی مثبت
❌ طراحی پیچیده و هزینه نگهداری: این پمپ ها دارای قطعات متحرک دقیق با فاصله های کاری بسیار کم هستند. در نتیجه نسبت به سایش و وجود ذرات ساینده در سیال حساس ترند. تعمیر و نگهداری آنها اغلب نیازمند تخصص و دقت بالاتری است و قطعات آنها معمولا گران تر هستند.
❌ ریسک افزایش فشار بیشازحد: از آنجا که این پمپ ها به صورت اجباری و مداوم سیال را به سمت جلو می رانند، اگر شیر خروجی به هر دلیلی بسته باشد یا مسیر مسدود شود، فشار درون سیستم به سرعت افزایش یافته و می تواند منجر به ترکیدگی لوله یا آسیب جدی به خود پمپ شود. به همین دلیل استفاده از یک شیر اطمینان (Pressure Relief Valve) در خط تخلیه این پمپها الزامی است.
❌ محدودیت در دبی بالا: به دلیل ماهیت مکانیکی و سایز قطعات، ساخت پمپ های جابجایی مثبت با دبی های بسیار بالا (مانند آنچه در ایستگاه های پمپاژ آب شهری نیاز است) از نظر فنی چالش برانگیز و اقتصادی نیست. آنها معمولا برای جریان های کم تا متوسط طراحی می شوند.

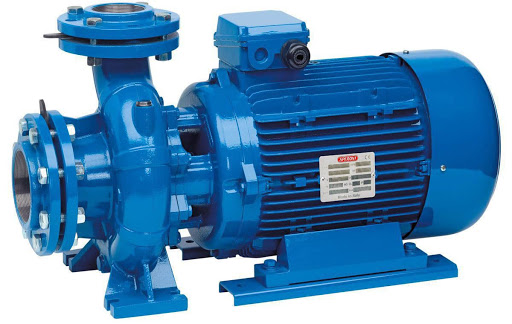

پمپ دینامیک (Dynamic Pump)
پمپ های دینامیک، برخلاف مدل های جابجایی مثبت، سیال را از طریق افزایش سرعت آن منتقل می کنند. اصل عملکرد این پمپ ها مبتنی بر قانون بقای انرژی است. ابتدا با یک پروانه دوار (ایمپلر)، انرژی جنبشی به سیال تزریق شده و سرعت آن به شدت افزایش می یابد. سپس این سیال پرسرعت وارد یک محفظه حلزونی شکل (کِیسینگ) می شود که به تدریج گسترده می شود. در این محفظه، به دلیل کاهش تدریجی سرعت جریان (بر اساس معادله برنولی)، بخش عمده ای از انرژی جنبشی به انرژی فشار (فشار استاتیک) تبدیل می گردد.
سه دسته اصلی این پمپ ها بر اساس جهت خروج سیال از پروانه عبارتند از:
- پمپ های گریز از مرکز (سانتریفیوژ): متداول ترین نوع پمپ دیتامیک است. سیال در این پمپ به صورت شعاعی و عمود بر محور شفت از پروانه خارج می شود که نقطه تعادل خوبی بین فشار و دبی ایجاد می کنند.
- پمپ های جریان محوری (پروانه ای): سیال به صورت موازی با محور شفت جریان می یابد. برای ایجاد دبی بسیار بالا در فشارهای نسبتا پایین (مانند سیستم های زهکشی و ایرلیفت ها) ایدهآل هستند.
- پمپ های جریان مختلط: ترکیبی از دو نوع بالا. سیال با زاویه ای مایل نسبت به محور خارج می شود و عملکردی بینابین ارائه می دهد.
مزایای کلیدی پمپ های دینامیک
✔️ ساختار ساده و هزینه نگهداری پایین: این پمپ ها معمولا قطعات متحرک کم تعداد و غیرتماسی دارند (تنها پروانه به طور آزادانه در سیال می چرخد). این طراحی منجر به قابلیت اطمینان بالا، عمر طولانی تر و هزینه تعمیرات کمتر نسبت به پمپ های جابجایی مثبت می شود. نصب و راه اندازی آنها نیز عموما ساده تر است.
✔️ کارایی بهینه با سیالات کم ویسکوزیته: برای انتقال سیالاتی مانند آب، حلال های سبک، فرآورده های پالایشگاهی با گرانروی پایین و سیالات تمیز بدون ذرات جامد ساینده، بسیار کارآمد هستند. در این شرایط، می توانند به راندمان های بسیار بالایی (حتی بیش از ۹۰٪) دست یابند.
✔️ تولید جریان یکنواخت و پیوسته: در نقطه طراحی بهینه خود (BEP)، این پمپ ها جریانی هموار و بدون پالس ایجاد می کنند که برای بسیاری از فرآیندهای انتقال عمومی و جابجایی حجم بالای سیال مناسب است. همچنین به دلیل عدم وجود قطعاتی که با هم درگیر شوند، معمولا سروصدای کمتری دارند.
✔️ قابلیت کار در دبی های بسیار بالا: طراحی سانتریفیوژ امکان ساخت پمپ هایی با ابعاد بزرگ را فراهم می کند که می توانند حجم عظیمی از سیال را در واحد زمان جابجا کنند؛ قابلیتی که در پمپ های جابجایی مثبت عملی یا اقتصادی نیست.
معایب و محدودیت پمپ های دینامیک
❌ عدم خودمکشی و نیاز به پرایمینگ: پروانه این پمپ ها برای انتقال انرژی به سیال، باید مستقیما با آن در تماس باشد. اگر محفظه پمپ پر از هوا باشد، نیروی چسبندگی ناکافی بین پره های پروانه و هوا ایجاد شده و پمپ قادر به مکش سیال نخواهد بود.
❌ افت شدید راندمان با تغییر شرایط: عملکرد این پمپ ها به شدت به نقطه کاری آنها وابسته است. کار کردن در دبی های بسیار کمتر یا بیشتر از نقطه طراحی بهینه (BEP) نه تنها باعث کاهش شدید راندمان می شود، بلکه می تواند منجر به کاویتاسیون (ایجاد حباب و ترکیدن آن که به پروانه آسیب می زند)، لرزش و گرم شدن بیش از حد سیال شود. همچنین، با افزایش ویسکوزیته سیال، اصطکاک هیدرولیکی زیاد شده و راندمان به شکل محسوسی کاهش می یابد.
❌ عدم توانایی در ایجاد دبی ثابت در فشار متغیر: برخلاف پمپ های جابجایی مثبت، دبی خروجی یک پمپ سانتریفیوژ به شدت تحت تاثیر فشار سیستم (هد) قرار دارد. با افزایش فشار خروجی (مثلا به دلیل بسته شدن نسبی یک شیر)، دبی به سرعت کاهش می یابد. این ویژگی آنها را برای کاربردهایی که نیاز به دبی دقیق و مستقل از فشار دارند، نامناسب می سازد.
❌ حساسیت به کار خشک (Dry Run): کار کردن این پمپ ها بدون سیال (حتی برای مدت کوتاه)، به دلیل از بین رفتن خنک کاری و روان کاری طبیعی، منجر به گرم شدن سریع، انبساط قطعات و در نهایت قفل شدن پروانه می شود.
جدول مقایسه پمپ جابجایی مثبت و دینامیک
| معیار | پمپ جابجایی مثبت | پمپ دینامیک |
|---|---|---|
| اصل عملکرد | حجم ثابت | انرژی جنبشی |
| رفتار دبی | ثابت | وابسته به سیستم |
| مناسب برای | سیالات ویسکوز، فشار بالا | سیالات رقیق، دبی بالا |
| نیاز به پرایمینگ | عموما نه | بله |
| هزینه | بالاتر | پایین تر |
کاربردها در صنعت: نمونه های عملی
انتخاب نهایی پمپ در صنعت، حاصل تطبیق ویژگی های فنی با الزامات واقعی فرآیند است. در اینجا به سه مثال ملموس می پردازیم.
🔹صنعت نفت و گاز: انتقال سیالات چالش برانگیز
در این صنعت، انتخاب پمپ مستقیما بر ایمنی و اقتصاد پروژه تاثیر می گذارد. برای انتقال گل حفاری که سیالی بسیار غلیظ و ساینده است، از پمپ های جابجایی مثبت پیستونی استفاده می شود. دلیل این انتخاب، توانایی این پمپ ها در حفظ یک دبی ثابت تحت فشارهای متغیر و بالا (گاهی بیش از ۲۰۰ بار) و عملکرد قابل قبول با ویسکوزیته زیاد است. در نقطه مقابل، برای جابجایی حجم بالای فرآورده های پالایشگاهی مانند بنزین در پایانه های بارگیری، پمپ های سانتریفیوژ انتخاب می شوند. این پمپ ها برای سیالات کم ویسکوز و تمیز، راندمانی در حدود ۹۰٪ ارائه می دهند و می توانند دبی هایی در محدوده هزاران مترمکعب در ساعت را با هزینه عملیاتی پایین تری تامین کنند.
🔹صنایع غذایی و داروسازی: حکمرانی دقت و بهداشت
در این صنایع، کیفیت محصول و رعایت استانداردهای بهداشتی اولویت مطلق است. برای عملیات دوزینگ دقیق مواد اولیه گران قیمت یا افزودنی ها، مانند تزریق طعم دهنده به خط تولید، از پمپ های جابجایی مثبت دیافراگمی یا پریستالتیک استفاده می شود. این پمپ ها به دلیل طراحی شان، دقتی در حد ±۰٫۱٪ ارائه می دهند و سیال را کاملا ایزوله می کنند که از آلودگی متقابل جلوگیری می کند. از سوی دیگر، برای جابجایی حجمی مواد اولیه مایع مانند شیر یا آب در مراحل مختلف فرآوری، پمپ های سانتریفیوژ از جنس استنلس استیل بهداشتی به کار می روند. این پمپ ها جریانی یکنواخت ایجاد می کنند، به راحتی قابل شستشو (CIP) هستند و در دبی های بالا مقرون به صرفه عمل می کنند.
🔹صنعت آب و فاضلاب: مدیریت حجم در مقیاس شهری

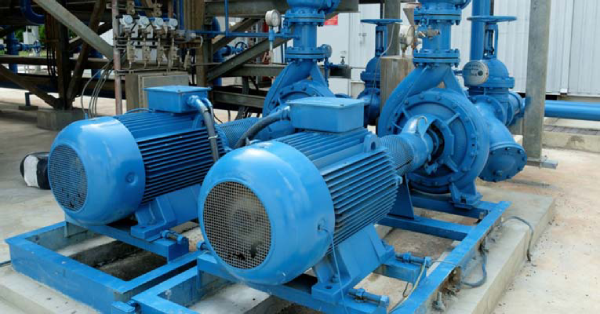

این صنعت نیازمند مدیریت مقادیر عظیمی از سیال با مشخصات متغیر است. در ایستگاه های پمپاژ خطوط انتقال آب شهری، پمپ های سانتریفیوژ بزرگ گزینه اصلی هستند. دلیل اصلی، توانایی آنها در تامین دبی های بسیار بالا (مثلا ۵۰۰۰ مترمکعب بر ساعت) در هدهای متوسط است. راندمان خوب و هزینه نگهداری نسبتا پایین در این مقیاس، تاثیر اقتصادی کلانی دارد. با این حال، در بخش هایی از تصفیه خانه فاضلاب که نیاز به مدیریت سیالات غلیظ، لجن یا مواد دارای فیبر است، پمپ های جابجایی مثبت از نوع پمپ های حفره ای پیشرونده (PC Pump) وارد عمل می شوند. این پمپ ها می توانند جامدات درشتی را که یک پمپ سانتریفیوژ استاندارد را مسدود می کنند، عبور دهند و دبی ثابتی را تحت فشار متغیر سیستم ارائه کنند.
جمع بندی
در یک نگاه، انتخاب صحیح بین پمپ جابجایی مثبت و دینامیک به این اصل کلیدی بازمی گردد: آیا شما به جابجایی حجمی بالا با کمترین هزینه عملیاتی نیاز دارید (سانتریفیوژ) یا به دقت، کنترل فشار و توانایی کار با سیالات چالش برانگیز احتیاج دارید (جابجایی مثبت)؟ پاسخ این پرسش، با بررسی چهار پارامتر اصلی ویسکوزیته سیال، نیاز به دبی ثابت، فشار عملیاتی و حساسیت سیال مشخص می شود.
برای اطمینان از انتخاب و دریافت مشاوره فنی تخصصی، می توانید با متخصصان پیکاتک در ارتباط باشید. کارشناسان ما با ارائه دیتاشیت های فنی دقیق و تحلیل نیازهای اختصاصی شما، بهترین گزینه را برای بهره وری و صرفه اقتصادی سیستم تان پیشنهاد می دهند.
سوالات متداول
پمپ سانتریفیوژ با افزودن سرعت (انرژی جنبشی) به سیال کار می کند که بعدا به فشار تبدیل می شود، در حالی که پمپ جابجایی مثبت مستقیما با محبوس کردن و جابجای اجباری یک حجم مشخص سیال، فشار ایجاد می کند. این باعث می شود دبی سانتریفیوژ وابسته به فشار سیستم باشد، اما دبی جابجایی مثبت ثابت بماند.
پمپ جابجایی مثبت برای سیالات با ویسکوزیته بالا (مانند روغن، عسل، سیالات پلیمری) مناسب تر است. عملکرد این پمپ ها با افزایش ویسکوزیته بهبود می یابد، در حالی که راندمان پمپ سانتریفیوژ در این شرایط به شدت افت می کند.
به طور کلی، خیر. پمپ های سانتریفیوژ استاندارد برای روغن های غلیظ (با ویسکوزیته بالا) طراحی نشده اند. افزایش ویسکوزیته باعث افت شدید راندمان، گرمایش سیال و نیاز به توان ورودی بسیار بالا می شود. برای روغن های غلیظ، پمپ های جابجایی مثبت (مانند دنده ای یا پیچی) گزینه صحیح هستند.
پمپ های جابجایی مثبت (به ویژه انواع رفت و برگشتی یا دیافراگمی) برای این کار مناسب ترند، زیرا در هر سیکل، حجم مشخصی را منتقل می کنند و روشن/خاموش شدن مکرر به آنها آسیب جدی نمی زند. پمپ سانتریفیوژ برای کار مداوم در نقطه بهینه طراحی شده و روشن/خاموش مکرر می تواند باعث مشکلاتی مانند کاویتاسیون و گرمایش شود.
