مکانیکال سیل چیست؟ اجزا + انواع + کاربردها

مکانیکال سیل یا سیل مکانیکی (Mechanical Seal) یکی از رایج‌ ترین و کارآمدترین روش‌ های آب‌ بندی در انواع پمپ‌ های صنعتی به شمار می‌ رود که امروزه تا حد زیادی جایگزین روش‌ های سنتی مانند پکینگ شده است. این قطعه با ایجاد یک سطح آب‌ بندی دقیق بین اجزای ثابت و متحرک پمپ، از خروج سیال جلوگیری کرده و عملکرد ایمن و پایدار تجهیزات را تضمین می‌ کند.

اهمیت مکانیکال سیل زمانی بیشتر مشخص می‌ شود که سیال مورد انتقال دارای ویژگی‌هایی مانند سمی بودن، خورندگی، اسیدی بودن یا قابلیت اشتعال باشد؛ زیرا در چنین شرایطی هرگونه نشتی می‌تواند خسارت‌ های زیست‌محیطی، مالی و حتی خطرات جانی به همراه داشته باشد. به همین دلیل انتخاب و استفاده صحیح از سیل مکانیکی در بسیاری از صنایع یک ضرورت محسوب می‌ شود.

مکانیکال سیل از اجزای مختلفی تشکیل شده است که هر کدام نقش مشخصی در عملکرد صحیح سیستم آب‌بندی دارند. در این مقاله از پیکامگ قصد داریم به بررسی کامل اجزای مکانیکال سیل، انواع آن، مزایا و معایب، کاربردها در صنایع مختلف و همچنین عوامل مؤثر در انتخاب سیل مکانیکی مناسب بپردازیم.

فروشگاه اینترنتی پیکاتک مجموعه‌ای متنوع از انواع پمپ‌های صنعتی و تجهیزات جانبی مرتبط با آنها، از جمله مکانیکال سیل را با کیفیت بالا و قیمت رقابتی عرضه می‌ کند. برای دریافت اطلاعات بیشتر، مشاوره تخصصی و استعلام قیمت روز مکانیکال سیل می‌ توانید با کارشناسان فروش پیکاتک تماس بگیرید تا شما را در انتخاب محصول مناسب راهنمایی کنند.

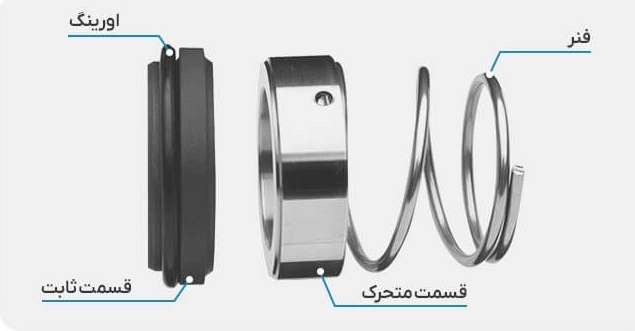

اجزای مکانیکال سیل

مکانیکال سیل یکی از مهم‌ترین تجهیزات آب‌بندی در پمپ‌ها، میکسرها و تجهیزات دوار است که از نشت سیال در محل عبور شفت جلوگیری می‌کند. این قطعه از چند بخش اصلی تشکیل شده است که هر کدام نقش کلیدی در عملکرد صحیح آب‌بندی دارند:

قسمت ثابت (Stationary Face)

این بخش دارای سطحی کاملاً صاف، صیقلی و ماشین‌ کاری‌شده با دقت بالا است که درون پوسته یا محفظه پمپ (Seal Chamber) نصب می‌شود. قسمت ثابت معمولاً از متریال‌هایی مانند سرامیک، کربن، سیلیکون کارباید یا تنگستن کارباید ساخته می‌ شود تا در برابر سایش، خوردگی و دمای بالا مقاومت کافی داشته باشد. این سطح در تماس مستقیم با قسمت متحرک قرار گرفته و یکی از دو سطح اصلی آب‌بندی را تشکیل می‌ دهد.

قسمت متحرک (Rotary Face)

قسمت متحرک روی شفت پمپ نصب می‌شود و همراه با آن دوران می‌کند. این بخش نیز دارای سطحی کاملاً صاف و لپ‌ شده (Lapped Surface) است تا در تماس با سطح ثابت، یک لایه نازک سیال بین دو سطح تشکیل شود و عمل آب‌بندی به‌صورت هیدرودینامیکی انجام گیرد.دقت در هم‌محوری و کیفیت سطح این قطعه نقش بسیار مهمی در جلوگیری از نشتی و افزایش طول عمر مکانیکال سیل دارد.

فنر (Spring)

فنر معمولاً از جنس فولاد ضدزنگ (Stainless Steel) یا آلیاژهای مقاوم به خوردگی ساخته می‌ شود. وظیفه اصلی فنر ایجاد نیروی محوری یکنواخت بین سطوح ثابت و متحرک است تا تماس مؤثر بین آن‌ها حفظ شود. در برخی طراحی‌ ها ممکن است تک‌ فنر (Single Spring) یا چندفنره (Multi Spring) یا فنر موجی (Wave Spring) به کار رود که انتخاب آن به نوع کاربرد، فشار و سرعت دورانی بستگی دارد.

حلقه الاستومری (O-Ring)

اورینگ یا حلقه الاستومری وظیفه آب‌بندی ثانویه (Secondary Sealing) را بر عهده دارد. این قطعه از متریال‌ هایی مانند NBR، EPDM، Viton (FKM) و PTFE ساخته می‌ شود و از نشت سیال در محل اتصال قطعات جلوگیری می‌کند. انتخاب جنس اورینگ باید بر اساس نوع سیال، دمای کاری، فشار و شرایط شیمیایی محیط انجام شود؛ زیرا انتخاب نادرست می‌ تواند باعث تورم، ترک‌خوردگی یا تخریب زودهنگام شود.

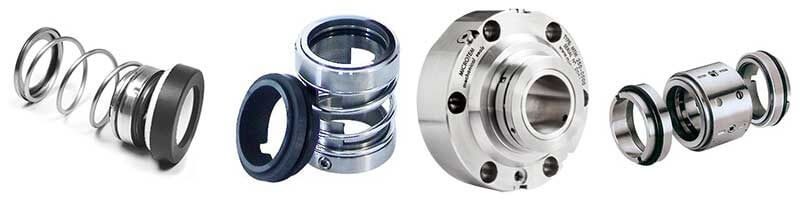

انواع مکانیکال سیل

سیل‌ های مکانیکی با توجه به ساختار داخلی، نوع اعمال نیرو، نحوه نصب و شرایط کارکرد، در دسته‌ بندی‌ های مختلفی قرار می‌ گیرند. به‌طور کلی انواع مکانیکال سیل عبارتنداز:

✅مکانیکال سیل فشاری (Pusher Seal)

سیل مکانیکی فشاری یکی از متداول‌ترین انواع آب‌بندهای صنعتی است که از یک یا چند فنر و یک سیل ثانویه (معمولاً اورینگ) تشکیل شده و سیل ثانویه به‌صورت محوری روی شفت حرکت می‌کند تا فشار یکنواخت بین سطوح ثابت و متحرک حفظ شود. این طراحی امکان جبران سایش و ناترازی جزئی شفت را فراهم می‌کند و قیمت اقتصادی‌تری دارد، اما در صورت وجود سیالات ساینده، اورینگ متحرک ممکن است دچار سایش و خرابی شود.

✅مکانیکال سیل غیر فشاری (Non‑Pusher Seal)

در سیل مکانیکی غیر فشاری به جای اورینگ متحرک از دم فلزی (Metal Bellows) یا المان الاستومری ثابت برای تأمین نیروی فشاری استفاده می‌شود، بنابراین قطعه‌ای که روی شفت حرکت کند وجود ندارد و خطر سایش کاهش می‌یابد. این نوع سیل برای سیالات ساینده، خورنده و کاربردهای با دمای بالا مناسب‌تر بوده و عمر کاری بیشتری دارد، هرچند معمولاً هزینه اولیه آن بالاتر است.

✅مکانیکال سیل متعادل (Balanced Seal)

سیل مکانیکی متعادل به‌گونه‌ای طراحی شده است که نیروهای ناشی از فشار سیال به‌صورت کنترل‌شده و یکنواخت بر سطوح آب‌بندی اعمال شود، در نتیجه اصطکاک و تولید حرارت کاهش یافته و طول عمر سیل افزایش می‌یابد. این نوع سیل برای کاربردهای با فشار بالا (معمولاً بالاتر از ۲۵۰ Psig)، سیالات داغ و شرایط عملیاتی سنگین گزینه‌ای ایده‌آل محسوب می‌شود.

✅مکانیکال سیل نامتعادل (Unbalanced Seal)

در سیل مکانیکی نامتعادل، فشار سیال به‌طور مستقیم‌تری بر سطوح آب‌بندی وارد می‌شود و نیروی بسته‌شدن بیشتری ایجاد می‌کند که باعث آب‌بندی قوی‌تر در فشارهای پایین می‌شود. این نوع سیل از نظر اقتصادی مقرون‌به‌صرفه‌تر است و برای کاربردهای با فشار کم مناسب می‌باشد، اما در فشارهای بالا ممکن است به دلیل افزایش اصطکاک و حرارت، سریع‌تر دچار سایش شود.

✅مکانیکال سیل کارتریجی (Cartridge Seal)

سیل مکانیکی کارتریجی به‌صورت یک مجموعه کامل و پیش‌مونتاژشده طراحی می‌شود که تمامی اجزا روی یک بوش یا غلاف نصب شده‌اند و بدون نیاز به تنظیمات پیچیده روی شفت قرار می‌گیرد. این ویژگی باعث نصب آسان، کاهش خطای انسانی، افزایش طول عمر و کاهش هزینه‌های تعمیر و نگهداری می‌شود، هرچند قیمت اولیه آن نسبت به انواع ساده‌تر بالاتر است.

جدول مزایا و معایب مکانیکال سیل پمپ

کاربردهای مکانیکال سیل در صنایع

سیل های مکانیکی با توجه به مزایایی که ارائه می دهند در طیف گسترده ای از صنایع مورد استفاده قرار می گیرند. در ادامه به بررسی کاربردهای رایج می پردازیم:

• صنعت نفت، گاز و پتروشیمی: در پالایشگاه‌ها و واحدهای فرآیندی که پمپ‌ها با سیالات داغ، خورنده، سمی و قابل اشتعال سروکار دارند، مکانیکال سیل بهترین گزینه برای جلوگیری از نشت و افزایش ایمنی محسوب می‌ شود.

• صنایع شیمیایی و داروسازی: در این صنایع که دقت، پاکیزگی و جلوگیری از آلودگی اهمیت زیادی دارد، مکانیکال سیل باعث جلوگیری از ورود آلودگی به محصول و خروج بخارات شیمیایی از پمپ می‌ شود.

• صنایع غذایی و نوشیدنی: برای انتقال سیالات حساس مانند شیر، آبمیوه، سس، روغن خوراکی و … از مکانیکال سیل‌های بهداشتی (Hygienic Seals) استفاده می‌شود تا آلودگی و نشتی به صفر برسد.

• صنایع آب و فاضلاب: در پمپاژ آب خام، آب صنعتی و تصفیه فاضلاب، مکانیکال سیل از نشت سیال و آسیب‌دیدگی شفت جلوگیری کرده و طول عمر پمپ را افزایش می‌دهد.

• نیروگاه‌ ها (برق و بخار): پمپ‌های تغذیه بویلر، پمپ‌های آب خنک‌کننده و پمپ‌های سیستم حرارتی، نیاز به آب‌بندی دقیق دارند تا از نشتی در فشار و دمای بالا جلوگیری شود.

• صنایع معدنی و سیمان: در انتقال دوغاب، سیالات ساینده و گل‌ولای، مکانیکال سیل‌های خاص با متریال مقاوم به سایش استفاده می‌ شوند.

• صنایع رنگ، رزین و پلیمر: برای انتقال سیالات ویسکوز، چسبناک و شیمیایی، سیل‌های مکانیکی مقاوم به دما و واکنش‌های شیمیایی استفاده می‌ شود.

پارامترهای مهم در انتخاب مکانیکال سیل پمپ

برای انتخاب صحیح مکانیکال سیل، لازم است چند پارامتر فنی کلیدی در نظر گرفته شود تا سیل انتخابی با شرایط کاری پمپ و نوع سیال سازگار باشد. در ادامه مهم‌ ترین این پارامترها را بررسی می‌ کنیم:

🔹سایز شفت (Shaft Size)

اولین و اساسی‌ترین عامل در انتخاب مکانیکال سیل، قطر شفت پمپ است. ابعاد داخلی و خارجی سیل باید دقیقاً با قطر شفت و محل نصب مطابقت داشته باشد تا از نشتی و عدم تعادل جلوگیری شود. سایز شفت معمولاً بر حسب میلی‌متر یا اینچ مشخص می‌شود و برای هر مدل پمپ مقادیر استانداردی دارد.

🔹سرعت دوران پمپ (Pump Speed / RPM)

دور محور پمپ یا سرعت چرخش شفت تأثیر مستقیمی بر نوع طراحی مکانیکال سیل دارد. در سرعت‌های بالا، نیاز به سیل‌هایی با بالانس دقیق‌تر، اصطکاک کمتر و سیستم روانکاری مناسب وجود دارد؛ در حالی که برای پمپ‌های کم‌سرعت، سیل‌های ساده‌تر نیز عملکرد مناسبی دارند. معمولاً در پمپ‌هایی با سرعت بالای ۳۰۰۰ دور در دقیقه (RPM) استفاده از سیل متعادل توصیه می‌شود.

🔹دما و فشار کاری پمپ (Operating Temperature & Pressure)

دمای سیال و فشار کاری سیستم از اصلی‌ترین پارامترهای طراحی مکانیکال سیل هستند. دمای بالا (بیش از ۱۵۰°C) ممکن است باعث تخریب الاستومرها شود و فشار زیاد نیز نیروی فشاری زیادی به سطوح آب‌بندی وارد می‌کند. بنابراین انتخاب نوع سیل، جنس سطوح، و سیستم خنک‌کننده متناسب با شرایط کاری اهمیت زیادی دارد. برای فشارهای بیشتر از ۲۵ بار معمولاً از سیل متعادل یا دو‌تایی (Double Seal) استفاده می‌شود.

🔹نوع فنر (Spring Type)

فنر، وظیفه اعمال نیروی فشاری ثابت بین سطوح آب‌بندی را برعهده دارد و بسته به نوع کاربرد در چند مدل تولید می‌ شود:

• تک‌فنر (Single Spring): طراحی ساده و کاربرد عمومی
• چندفنر (Multi-spring): توزیع یکنواخت فشار و مناسب برای سرعت‌های بالا
• فنر موجی (Wave Spring): طراحی ظریف، مناسب فضاهای محدود
• فنر مارپیچی یا مخروطی (Conical Spring): مقاومت مکانیکی بالا و قابلیت تحمل ارتعاش

انتخاب نوع فنر بستگی به فشار کاری، فضای نصب و نوع سیال دارد.

🔹نوع المان آب‌بندی (Secondary Sealing Element)

المان آب‌بندی ثانویه وظیفه جلوگیری از نشتی در محل تماس قطعات سیل را دارد و معمولاً از مواد الاستومری ساخته می‌شود. انتخاب نوع المان باید بر اساس نوع سیال، دما، و مقاومت شیمیایی مواد انجام شود.انواع رایج آن شامل:

• اورینگ (O-Ring): رایج‌ترین نوع، مناسب برای اکثر سیالات
• گسکت (Gasket): برای فشارهای بالا و دمای زیاد
• کاپ الاستومری (Rubber Cup): آب‌بندی مؤثر در محیط‌های با لرزش یا تغییر ابعاد

🔹جنس سطوح آب‌بندی (Seal Face Material)

کیفیت، دوام و عملکرد مکانیکال سیل تا حد زیادی به جنس سطوح در تماس بستگی دارد. انتخاب صحیح متریال باعث کاهش سایش و جلوگیری از نشتی می‌شود. رایج‌ترین مواد مورد استفاده عبارت‌اند از:

در انتخاب مکانیکال سیل باید میان عوامل فنی (فشار، دما، سرعت و نوع سیال) و اقتصادی (قیمت، دوام، نگهداری) تعادل برقرار کرد. انتخاب صحیح باعث افزایش عمر سیل و پمپ، جلوگیری از نشت و کاهش هزینه‌های تعمیرات خواهد شد.

جمع بندی

مکانیکال سیل یکی از کلیدی‌ترین اجزای آب‌ بندی در پمپ‌ ها و تجهیزات دوار است که با ایجاد یک سطح تماس دقیق و کنترل‌شده بین بخش ثابت و متحرک، از نشت سیالات جلوگیری می‌ کند و ایمنی و پایداری سیستم را تضمین می‌ سازد. شناخت اجزای اصلی مانند سطح ثابت و متحرک، فنر، اورینگ و انتخاب صحیح جنس سطوح آب‌بندی، نقش مهمی در عملکرد صحیح و طول عمر این قطعه ایفا می‌ کند. همچنین آشنایی با انواع مختلف مکانیکال سیل مانند فشاری، غیر فشاری، متعادل، نامتعادل و کارتریجی باعث می‌شود کاربر بسته به نوع سیال، شرایط دما و فشار، نیاز عملیاتی و حساسیت سیستم، بهترین مدل را انتخاب کند.

با توجه به کاربرد گسترده مکانیکال سیل در صنایع نفت و گاز، شیمیایی، غذایی، آب و فاضلاب و نیروگاه‌ها، انتخاب درست این قطعه می‌ تواند از نشتی سیالات، توقف خط تولید، خرابی تجهیزات و هزینه‌های سنگین تعمیرات جلوگیری کند. بنابراین بررسی پارامترهای مهمی مانند سایز شفت، دور پمپ، دما و فشار کاری، نوع فنر، مواد الاستومری و جنس سطوح آب‌ بندی ضروری است. در نهایت، انتخاب اصولی مکانیکال سیل و نگهداری صحیح آن، عملکرد پایدار پمپ و طول عمر بیشتر تجهیزات را تضمین می‌ کند و نقش مهمی در افزایش بهره‌ وری سیستم دارد.
