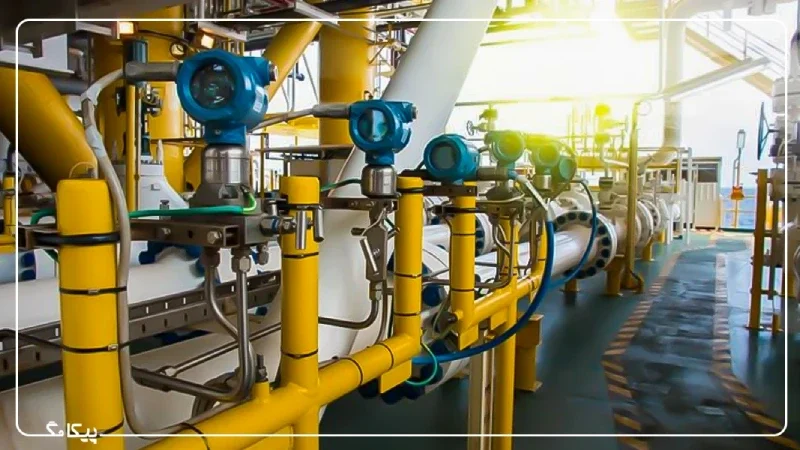

صنایع نفت، گاز، پتروشیمی و پالایشگاهها نه تنها زیرساختهای حیاتی اقتصاد جهانی به شمار میآیند، بلکه به دلیل ماهیت مواد فرآوری شده و فرآیندهای تحت فشار، جزو پرخطرترین محیطهای صنعتی نیز هستند. به همین دلیل، ابزار دقیق در چنین صنایعی نقشی حیاتی و محوری ایفا میکند. استفاده از ابزار دقیق تضمینکننده ایمنی پرسنل، حفاظت از محیط زیست، بهینهسازی راندمان تولید و پایداری کیفیت محصولات نهایی است.
در واقع، اندازهگیری و کنترل دقیق متغیرهای کلیدی فرآیند – مانند فشار، دما، جریان و سطح – اساس عملکرد صحیح سیستمها را تضمین میکند. این کنترل دقیق نیازمند یک ساختار سه گانه است: سنسورها و ترانسمیترها به عنوان جمعآوریکنندگان اطلاعات از فرآیند، کنترلکنندهها به عنوان مغز متفکر برای پردازش دادهها و تصمیمگیری، و المانهای نهایی کنترل به عنوان بازوهای اجرایی برای اعمال تغییرات فیزیکی. در ادامه این مقاله، ما به بررسی جامع پرکاربردترین و ضروریترین تجهیزات ابزار دقیق در صنایع نفت، گاز و پتروشیمی خواهیم پرداخت.
پیکاتک به عنوان مرجعی تخصصی، مجموعه ای گسترده از محصولات ابزار دقیق را از معتبرترین برندهای جهانی و با بالاترین استانداردهای کیفیت ارائه می دهد. با اطمینان از اصالت، گارانتی و کارایی، خرید ابزار دقیق مورد نیاز خود از پیکاتک را برای ارتقاء سطح ایمنی و کنترل فرآیندهای صنعت نفت، گاز و پتروشیمی انجام دهید.

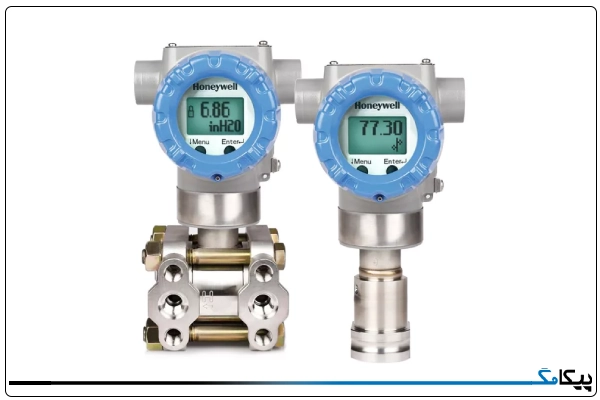

ترانسمیتر فشار (Pressure Transmitter)
ترانسمیتر فشار ابزاری اساسی برای پایش مداوم فرآیندها در صنعت است. وظیفه اصلی این تجهیز، اندازه گیری فشار مطلق، گیج یا خلاء سیالات یا گازها در خطوط لوله و مخازن و تبدیل آن مقدار به یک سیگنال استاندارد الکتریکی (اغلب ۴ تا ۲۰ میلی آمپر یا پروتکل های دیجیتال) برای انتقال قابل اعتماد به اتاق کنترل است. در صنایع نفت، گاز و پتروشیمی، این دستگاه ها حیاتی هستند زیرا فشار یک متغیر بحرانی است که نوسان آن می تواند مستقیما بر ایمنی، کیفیت محصول و بهره وری عملیاتی تاثیر بگذارد و در سامانه های کنترل فرآیند و محافظت خودکار نظیر ESD (قطع اضطراری) نقش محوری دارند.

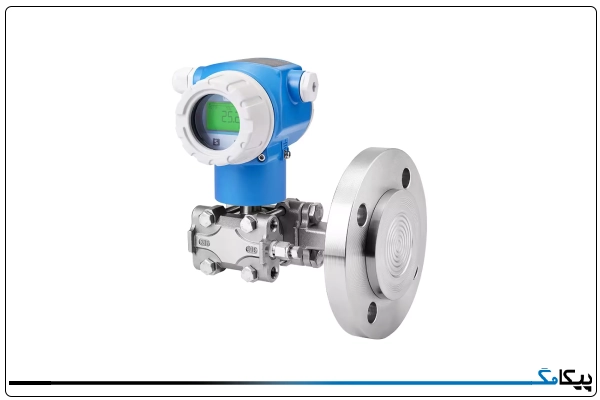

ترانسمیتر فشار تفاضلی (DP Transmitter)
این ترانسمیتر یک ابزار چند منظوره است که به جای اندازه گیری فشار مطلق یا گیج، اختلاف فشار بین دو نقطه از فرآیند را محاسبه می کند. کاربرد اصلی ترانسمیتر اختلاف فشاری در صنایع نفت و گاز، اندازه گیری جریان سیال با همکاری المان های اولیه ای نظیر اریفیس پلیت است؛ همچنین برای تعیین سطح سیالات در مخازن تحت فشار یا تشخیص میزان گرفتگی فیلترها و مبدل های حرارتی نیز به کار می رود. دقت بالا و توانایی آن در ارائه اندازه گیری های ثانویه حیاتی در محیط های خشن، این تجهیز را به یکی از پرکاربردترین ابزارهای ابزار دقیق در واحدهای پالایشی تبدیل کرده است.

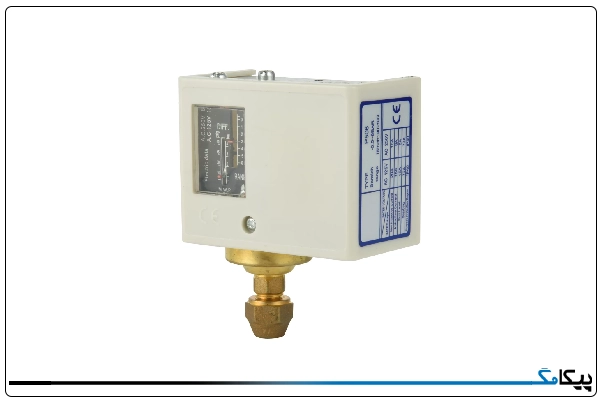

پرشر سوئیچ (Pressure Switch)
برخلاف ترانسمیترها که اندازه گیری پیوسته ارائه می دهند، پرشر سوئیچ یک دستگاه دو وضعیتی (روشن/خاموش) است که منحصرا برای اهداف حفاظتی و هشدار دهنده به کار می رود. این تجهیز، هنگامی که فشار فرآیند از یک مقدار از پیش تعیین شده فراتر رود یا پایین تر بیاید، یک سیگنال الکتریکی گسسته صادر می کند. در پالایشگاه ها و واحدهای پتروشیمی، سوئیچ های فشار نقش حیاتی در سیستم های قفل داخلی و قطع اضطراری ایفا می کنند تا از تجهیزات گران قیمت در برابر شرایط عملیاتی ناامن (مانند فشار بیش از حد) محافظت کنند و ایمنی فرآیند را در سطح بنیادین تضمین نمایند.

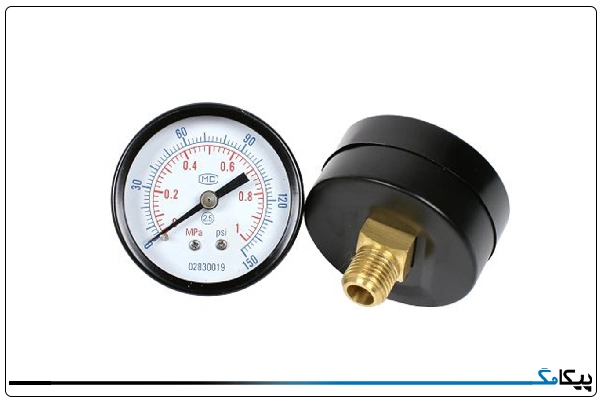

گیج فشار (Pressure Gauge)
گیج فشار، ساده ترین و در عین حال ضروری ترین ابزار اندازه گیری فشار در یک واحد صنعتی است. این وسیله مکانیکی یا عقربه ای، فشار لحظه ای درون لوله ها و تجهیزات را به صورت محلی، مستقیم و بدون نیاز به برق نشان می دهد. اهمیت این تجهیزات ابزار دقیق در نفت و گاز به حدی است که حتی در کنار پیشرفته ترین سیستم های کنترل الکترونیکی، همواره برای تایید صحت داده های ارسالی توسط ترانسمیترها، بازرسی های میدانی و کمک به پرسنل تعمیر و نگهداری جهت عیب یابی سریع، حضور دارند و یک لایه ایمنی بصری و مکانیکی ایجاد می کنند.

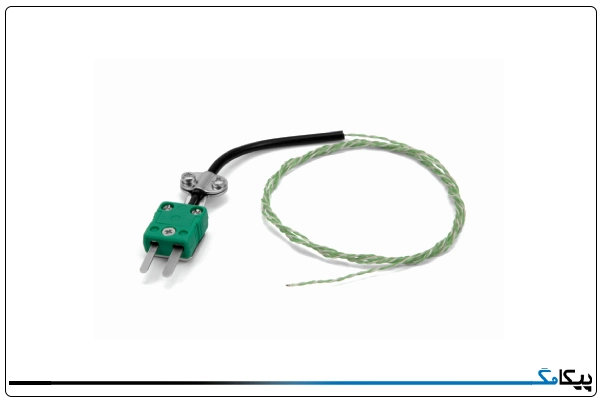

ترموکوپل (Thermocouple)
ترموکوپل یکی از پرکاربردترین سنسورهای اندازه گیری دما در صنعت است که بر اساس اصل سیبک، با اتصال دو سیم از جنس فلزات غیرمشابه، یک ولتاژ الکتریکی متناسب با اختلاف دما ایجاد می کند. سادگی ساختار، استحکام بالا، مقاومت در برابر لرزش و مهم تر از همه، قابلیت تحمل دماهای بسیار بالا، آن را به انتخابی ایده آل برای نظارت بر فرآیندهای حیاتی و داغ در کوره ها، راکتورها، هیترها و فلرهای موجود در پالایشگاه ها و صنایع پتروشیمی تبدیل کرده است.

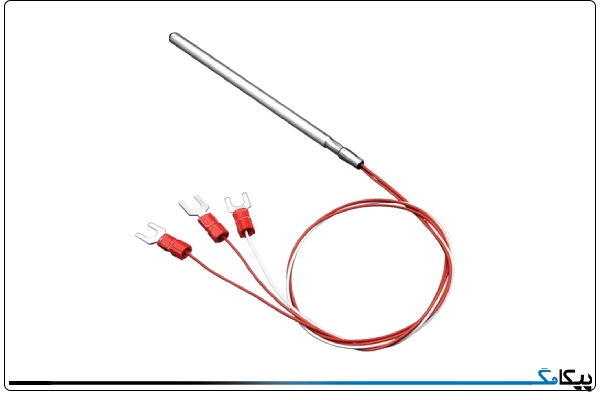

RTD (Resistance Temperature Detector) / PT-100
آشکارساز دمای مقاومتی از جمله سنسورهای دمای با دقت بالاست که بر اساس اصل تغییر مقاومت الکتریکی یک فلز خالص (معمولا پلاتین) در پاسخ به تغییرات دما عمل میکند. مدل PT-100 که در دمای صفر درجه سانتی گراد مقاومت ۱۰۰ اهمی دارد، رایج ترین نوع آن است. برخلاف ترموکوپل ها، سنسور RTD، تکرارپذیری و پایداری بالاتری را ارائه می دهند و در مواردی که نیاز به کنترل دمای بسیار دقیق، مانند مبدل های حرارتی، سیستم های خنک کننده یا مخازن ذخیره سازی حساس در فرآیندهای پتروشیمی است، به دلیل فراهم کردن اندازه گیری های مطمئن تر، ترجیح داده می شوند.

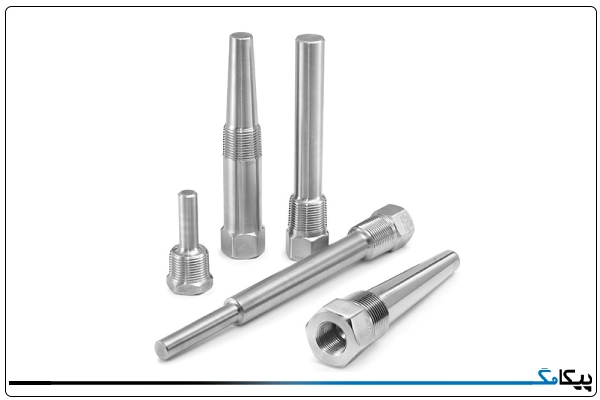

ترمووِل (Thermowell)
ترموول یک غلاف یا لوله محافظ فلزی است که برای ایزوله کردن و محافظت فیزیکی از سنسورهای اندازه گیری دما (مانند ترموکوپل ها یا RTDها) در محیط های فرآیندی به کار می رود. این تجهیز، حسگر را در برابر تنش های ناشی از فشار بالا، سرعت جریان زیاد و خورندگی سیالات پرخطر محافظت می کند و مهم تر از آن، امکان برداشتن یا جایگزینی سنسور را بدون نیاز به توقف فرآیند، تخلیه سیال یا باز کردن سیستم فراهم می سازد. انتخاب صحیح جنس و طراحی ترموول برای اطمینان از صحت اندازه گیری و دوام در برابر محیط های تهاجمی نفت و گاز حیاتی است.

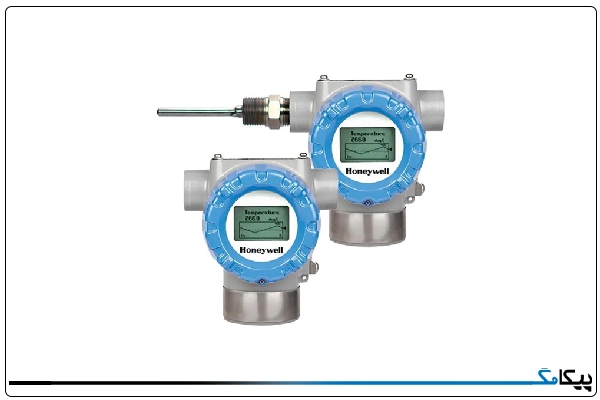

ترانسمیتر دما (Temperature Transmitter)
ترانسمیتر دما، رابط ضروری میان سنسورهای دمایی مانند ترموکوپل و RTD با سیستم کنترل اصلی است. وظیفه این دستگاه، دریافت سیگنال اولیه و ضعیف سنسور، خطی سازی آن و تبدیل به یک سیگنال استاندارد صنعتی (اغلب ۴ تا ۲۰ میلی آمپر) برای انتقال قابل اعتماد به اتاق کنترل است. استفاده از ترانسمیتر دما به حذف خطاهای ذاتی سنسور، تقویت سیگنال در برابر نویز و تداخل در خطوط طولانی انتقال سیگنال کمک می کند و کنترل دمای فرآیندهای حیاتی نظیر تقطیر و واکنش های شیمیایی در صنعت پتروشیمی و پالایش را با دقت بالا تضمین می نماید.
اوریفیس پلیت (Orifice Plate)
اریفیس پلیت، به عنوان یکی از پرکاربردترین المان های اولیه اندازه گیری جریان، یک صفحه فلزی نازک است که در داخل خطوط لوله نصب می شود و با ایجاد یک گلوگاه، باعث افت فشار کنترل شده در سیال می گردد. این افت فشار (فشار تفاضلی) به صورت مستقیم متناسب با نرخ جریان سیال است و توسط ترانسمیتر فشار تفاضلی اندازه گیری و به سیگنال جریان تبدیل می شود. سادگی، هزینه پیاده سازی پایین و قابلیت اطمینان بالا، اریفیس پلیت را به انتخابی محبوب برای اندازه گیری جریان در حجم های بالا و در محیط های سخت صنعت نفت و گاز، مطابق با استانداردهای بین المللی تبدیل کرده است.

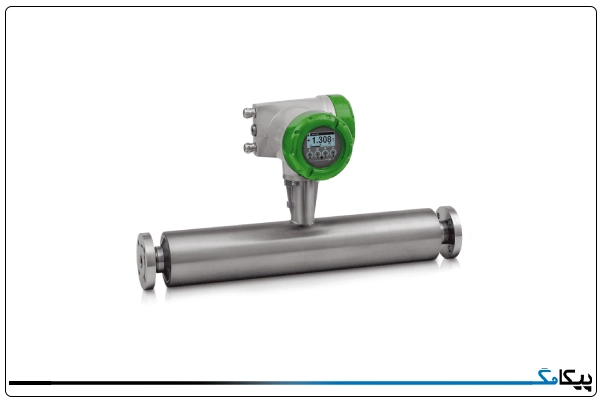

فلومتر کوریولیس (Coriolis Flowmeter)
فلومتر کوریولیس، یکی از پیشرفته ترین و دقیق ترین ابزارهای اندازه گیری جریان در صنایع حساس است. این تجهیز بر اساس اندازه گیری نیروی اینرسی ناشی از حرکت سیال در یک لوله ارتعاشی عمل کرده و توانایی اندازه گیری مستقیم دبی جرمی، چگالی و حتی دمای سیال را به طور همزمان دارد. در صنعت نفت و گاز، جایی که اندازه گیری های دقیق جرمی برای انتقال مالکیت و کنترل واکنش های حساس پتروشیمی حیاتی است، فلومتر کوریولیس به دلیل دقت بالا، عدم نیاز به کالیبراسیون های مکرر و عملکرد مستقل از مشخصات سیال، به عنوان یک ابزار مرجع و بسیار ارزشمند شناخته می شود.

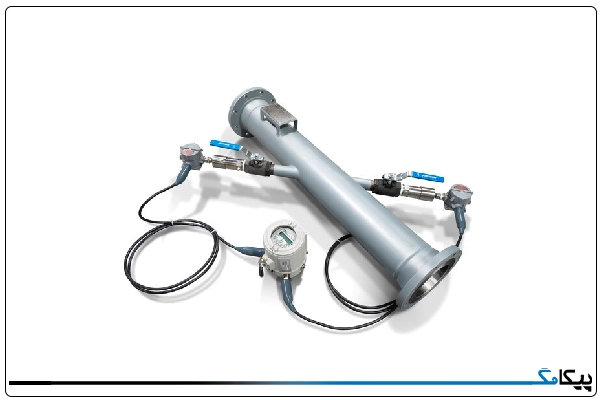

فلومتر التراسونیک (Ultrasonic Flowmeter)
فلومتر التراسونیک ابزاری غیرتهاجمی و بسیار مناسب برای اندازه گیری دبی حجمی گازها و مایعات، به ویژه در خطوط لوله بزرگ و فرآیندهای حساس است. این دستگاه با ارسال و دریافت امواج صوتی با فرکانس بالا (اولتراسونیک) در جهت موافق و مخالف جریان سیال و محاسبه اختلاف زمان انتقال، سرعت و در نتیجه دبی جریان را تعیین می کند. از مزایای کلیدی این تجهیزات ابزار دقیق در گاز، می توان به عدم ایجاد افت فشار، قابلیت استفاده در خطوط بسیار بزرگ و همچنین امکان اندازه گیری جریان از بیرون لوله بدون نیاز به سوراخ کاری و توقف فرآیند اشاره کرد.

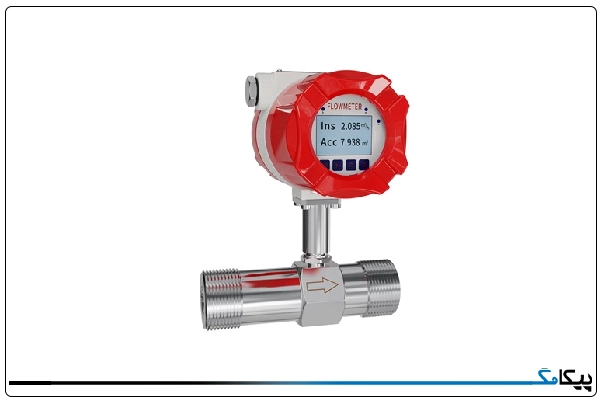

فلومتر توربینی (Turbine Flowmeter)
فلومتر توربینی یکی از رایج ترین و اقتصادی ترین انواع فلومترها برای اندازه گیری دبی حجمی مایعات و گازهای با ویسکوزیته پایین است. این تجهیز شامل یک روتور یا توربین کوچک با پره های دقیق است که با عبور سیال به چرخش در می آید و سرعت چرخش آن مستقیما متناسب با نرخ جریان است. سادگی عملکرد، دقت مناسب و تکرارپذیری خوب در شرایط کاری مشخص، فلومتر توربین را به انتخابی پرکاربرد برای مانیتورینگ جریان در خطوط انتقال سوخت، اندازه گیری های داخلی فرآیند و ایستگاه های توزیع در صنایع نفت و گاز تبدیل کرده است.

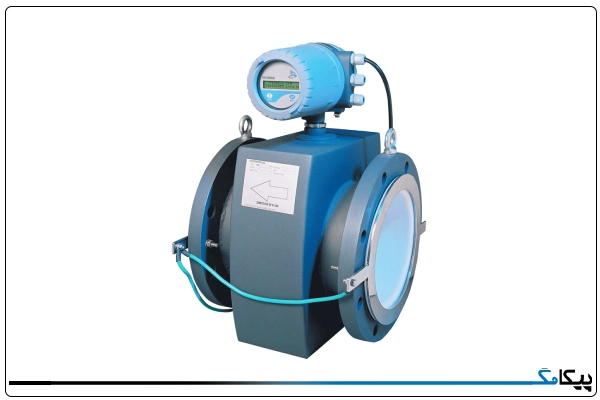

فلومتر مغناطیسی (Magnetic Flowmeter)
فلومتر مغناطیسی برای اندازه گیری دبی سیالات رسانای الکتریکی مانند آب تزریقی یا سیالات دارای نمک و املاح در عملیات افزایش بازدهی چاه های نفت به کار می رود. این دستگاه بر اساس قانون القای الکترومغناطیسی فارادی کار می کند؛ بدین صورت که حرکت سیال هادی از میان میدان مغناطیسی ایجاد شده توسط کویل ها، ولتاژی متناسب با سرعت جریان در الکترودها القا می کند و دبی حجمی را تعیین می کند.
از مزایای کلیدی آن، می توان به عدم ایجاد افت فشار (به دلیل نداشتن قطعه متحرک یا مزاحم در مسیر جریان)، توانایی اندازه گیری جریان های دوطرفه و آشفته و دقت بالا در اندازه گیری مایعات دارای ویسکوزیته متغیر اشاره کرد.
فلومتر ورتکس (Vortex Flowmeter)
فلومتر ورتکس ابزاری قوی و پایدار برای اندازه گیری دبی حجمی انواع سیالات شامل مایعات، گازها و به ویژه بخار داغ در فرآیندهای پرفشار صنایع نفت، گاز و پتروشیمی است. این دستگاه با قرار دادن یک جسم مانع در مسیر جریان، گردابه های متناوبی ایجاد می کند که فرکانس تناوب آن ها مستقیما با سرعت سیال در ارتباط است و در نتیجه دبی را تعیین می کند.
از مزایای فلومتر ورتکس، می توان به قابلیت استفاده در شرایط سخت فرآیندی با دما و فشار بالا، مناسب بودن برای اندازه گیری جریان های بخار مورد نیاز پالایشگاه ها و پایداری بلند مدت آن بدون نیاز به کالیبراسیون های مکرر اشاره کرد.
لول ترانسمیتر راداری (Radar Level Transmitter)
لول ترانسمیتر راداری یک ابزار پیشرفته برای اندازه گیری پیوسته سطح مایعات در مخازن، سیلوها و جداکننده ها است. این تجهیز با ارسال امواج الکترومغناطیسی و محاسبه زمان بازگشت امواج منعکس شده از سطح سیال، فاصله تا سطح را تعیین می کند. مقاومت بالا در برابر تغییرات چگالی، دما و فشار فرآیند و همچنین توانایی عملکرد در محیط های خورنده یا حاوی کف و بخار، لول ترانسمیتر راداری را به ابزاری کلیدی برای اندازه گیری سطح دقیق در مخازن ذخیره سازی نفت خام و فرآورده های پتروشیمی تبدیل کرده است.
لول سوئیچ (Level Switch)
سوئیچ سطح، مشابه پرشر سوئیچ، یک تجهیز اندازه گیری سطح از نوع گسسته است که وظیفه اصلی آن تشخیص رسیدن سطح سیال به یک نقطه از پیش تعیین شده در یک مخزن یا محفظه است. این تجهیز با فعال کردن یک خروجی الکتریکی (روشن/خاموش)، سیگنال لازم برای جلوگیری از پر شدن بیش از حد یا خالی شدن خطرناک را به سیستم کنترل ارسال می کند. این سوئیچ ها که بر اساس اصول مختلفی مانند ارتعاشی، شناوری یا خازنی عمل می کنند، بخشی مهمی از ایمنی مخازن و پمپ ها در صنایع نفت و گاز هستند.
لول گیج مگنتی (Magnetic Level Gauge)
لول گیج مغناطیسی یک ابزار بصری و مکانیکی برای نشان دادن سطح مایع در مخازن به صورت محلی و بدون نیاز به برق است. این تجهیز شامل یک محفظه جانبی است که به مخزن اصلی متصل شده و سطح سیال در آن با سطح مخزن برابر است. یک شناور مگنتی در داخل محفظه جانبی حرکت کرده و با حرکت خود، نشانگرهای مغناطیسی بیرونی را به صورت لحظه ای تغییر می دهد. به دلیل سادگی، قابلیت اطمینان بالا و ایزوله بودن کامل سیال فرآیند از محیط بیرونی، این گیج ها بسیار پرکاربرد هستند.
شیر کنترل (Control Valve)
کنترل ولو، عنصر نهایی و اجرایی در سیستم های کنترل ابزار دقیق است و به مثابه بازوی یک اپراتور عمل می کند. این شیرها، با دریافت سیگنال استاندارد (معمولا ۴ تا ۲۰ میلی آمپر یا سیگنال پنوماتیک) از کنترل کننده ها (DCS/PLC)، میزان عبور سیال یا گاز را در خطوط لوله به صورت دقیق و پیوسته تنظیم می کنند. تنظیم جریان، فشار و دما برای حفظ نقاط تنظیم فرآیندها، حیاتی ترین وظیفه آن ها است. انتخاب و سایزینگ مناسب شیر کنترل در صنایع نفت و گاز برای بهینه سازی توان عملیاتی، جلوگیری از پدیده کاویتاسیون و اطمینان از پاسخ دینامیکی صحیح فرآیند، امری تخصصی و بسیار مهم است.
پوزیشنر (Positioner)
پوزیشنر یک جزء حیاتی است که به عنوان رابط میان سیگنال کنترل و عملگر شیر کنترل عمل می کند. وظیفه اصلی آن، دریافت سیگنال فرمان از سیستم کنترل (DCS/PLC) و اطمینان از قرارگیری دقیق و سریع ساقه شیر کنترل در موقعیت متناظر با آن سیگنال است. در محیط های صنعتی با فشار و دماهای بالا که نیازمند پاسخ دقیق و سریع شیر کنترل هستیم، پوزیشنر با غلبه بر اصطکاک و نیروهای نامتعادل فرآیند، موجب بهبود چشمگیر دقت و سرعت شیر کنترل و در نتیجه پایداری کل حلقه کنترل فرآیند در صنایع نفت و گاز می شود.
PLC/DCS/SIS
این سه سیستم، پایه های هوش و کنترل در هر واحد صنعتی مدرن هستند:
- PLC (کنترل کننده منطقی برنامه پذیر): بیشتر برای کنترل های ترتیبی، متوالی و وظایف کوچک تا متوسط استفاده می شود.
- DCS (سیستم کنترل توزیع شده): سیستم کنترل اصلی و گسترده ای است که برای مدیریت، پایش و کنترل فرآیندهای پیچیده و مداوم (مانند برج های تقطیر) در مقیاس بزرگ به کار می رود.
- SIS (سیستم ابزار دقیق ایمنی): این سیستم، یک لایه حفاظتی مستقل و حیاتی است که در صورت تخطی فرآیند از محدوده ایمنی، وظیفه دارد به صورت خودکار و اضطراری تجهیزات را خاموش یا به وضعیت ایمن ببرد (مانند ESD).
این سه سیستم با هم، تضمین کننده عملکرد بهینه، کنترل دقیق و ایمنی چند لایه در صنایع نفت، گاز و پتروشیمی هستند.
ترانسمیترهای آنالیز (Analyzers)
ترانسمیترهای آنالیز یا آنالایزرها، ابزارهایی هستند که وظیفه پایش ترکیب شیمیایی یا خواص فیزیکی حیاتی سیالات فرآیند را بر عهده دارند، برخلاف ابزارهای سنتی که تنها متغیرهای فیزیکی (فشار، دما و…) را اندازه می گیرند. این تجهیزات شامل انواع مختلفی از جمله pH مترها، رطوبت سنج ها و آنالایزرهای کروماتوگرافی گاز (GC) هستند. در صنایع پتروشیمی، این ترانسمیترها برای پایش لحظه ای کیفیت محصول، کنترل ورودی خوراک و اطمینان از مطابقت با استانداردهای زیست محیطی و تجاری ضروری می باشند.
ترانک ها و سیم کشی ها (Field Wiring & Trunks)
اگر ابزار دقیق، سیستم عصبی یک کارخانه باشد، ترانک ها و سیم کشی های میدانی در واقع رگ های این سیستم هستند. این زیرساخت شامل کابل ها، سینی های کابل، لوله های محافظ و کابل های چند زوج است که وظیفه انتقال امن و بدون نویز سیگنال های ابزار دقیق (۴ تا ۲۰ میلیآمپر، RTD، ترموکوپل و…) از تجهیزات نصب شده در محیط کارخانه به اتاق کنترل و بالعکس را بر عهده دارند. طراحی صحیح و انتخاب مواد مقاوم در برابر آتش، حرارت، مواد شیمیایی و تداخل های الکترومغناطیسی برای اطمینان از صحت داده ها در درازمدت حیاتی است.
ماژول های ایزولاسیون و حفاظت (Isolation Barriers)
ماژول های ایزولاسیون و حفاظت، که اغلب شامل بارهای ایزولاسیون ذاتی و جداکننده های گالوانیک هستند، نقش حفاظتی اساسی در صنایع نفت و گاز ایفا می کنند. وظیفه آن ها جلوگیری از انتقال انرژی الکتریکی اضافی از اتاق کنترل به تجهیزات موجود در مناطق پرخطر و انفجاری (Zone 0, 1, 2) است. این تجهیزات با محدود کردن ولتاژ و جریان، از اشتعال گازها یا بخارات قابل انفجار در محیط کارخانه جلوگیری کرده و ایمنی پرسنل و تجهیزات را در برابر خطر انفجار الکتریکی تضمین می کنند.
HMI
HMI (واسط انسان و ماشین) به معنی تجهیزات نرم افزاری و سخت افزاری است که امکان تعامل و ارتباط بین اپراتورهای انسانی و سیستم های کنترل اتوماتیک (DCS/PLC) را فراهم می کند. این واسط ها، که معمولا به شکل مانیتورها، صفحه کلیدهای صنعتی و صفحات لمسی هستند، داده های حیاتی فرآیند، نمودارها، آلارم ها و وضعیت تجهیزات ابزار دقیق را به صورت گرافیکی و قابل فهم به اپراتور نمایش می دهند. HMI ابزاری ضروری برای مانیتورینگ لحظه ای، تشخیص خطا و امکان مداخله دستی اپراتور در صورت لزوم جهت مدیریت ایمن فرآیندها در پالایشگاه ها است.
نتیجه گیری
همانطور که مشاهده شد، دامنه کاربرد ابزار دقیق در صنایع، از یک سنسور کوچک در میدان تا پیچیده ترین سیستم های کنترل و ایمنی را شامل می شود. در حقیقت، عملکرد ایمن، اقتصادی و پایدار این صنایع بدون اتکا به شبکه ای دقیق از این تجهیزات، قابل تصور نیست. این تجهیزات، نه تنها به اپراتورها در حفظ کیفیت کمک می کنند، بلکه در مواقع اضطراری، ایمنی لازم را تضمین می نمایند. انتخاب و نصب صحیح تجهیزات ابزار دقیق، تنها یک هزینه نیست، بلکه سرمایه گذاری مستقیم بر روی آینده عملیاتی امن و بهینه است.
پیکاتک، به عنوان مرجعی متخصص و مورد اعتماد، مجموعه ای کامل از تجهیزات ابزار دقیق را از برندهای جهانی برای شما فراهم می سازد. ما متعهد به ارائه محصولاتی با اصالت، کیفیت بالا و پشتیبانی فنی هستیم تا پایداری و ایمنی فرآیندهای صنعتی شما تضمین شود.
