صنعت فولاد به عنوان پایه توسعه صنعتی و ساخت و ساز جهانی، همواره نیازمند فرآیندهای تولیدی دقیق، کارآمد و ایمن بوده است. در محیطی که خطایی کوچک می تواند منجر به تولید محصول خارج از استاندارد، مصرف مفرط انرژی یا حتی حوادث فاجعه بار شود، اتکا به ابزار دقیق در صنعت فولاد و اندازه گیری های لحظه ای یک ضرورت حیاتی است. در ادامه با ما همراه باشید تا شما را با پرکاربردترین تجهیزات ابزار دقیق صنعت فولاد و کاربرد آنها آشنا کنیم.
پیکاتک با ارائه مجموعه ای جامع از تجهیزات ابزاردقیق مقاوم راهکارهای مطمئنی را برای نظارت و کنترل دقیق فرآیندها فراهم می آورد. این همکاری تضمین می کند که فعالان صنعت فولاد به تجهیزاتی دسترسی داشته باشند که می توانند دقت را در خشن ترین محیط های تولیدی حفظ کنند.
نقش ابزار دقیق در مراحل تولید فولاد
نقش ابزار دقیق در صنعت فولاد بسیار گسترده و تعیین کننده است، به ویژه در بخش های کلیدی فرآیند. از کوره های ذوب (مانند کوره های قوس الکتریکی یا کنورتورها) گرفته تا خطوط ریخته گری پیوسته، تجهیزات ابزار دقیق برای کنترل پارامترهای حیاتی نظیر دما و فشار مذاب ضروری هستند.
برای مثال، اندازه گیری و کنترل دقیق دما در داخل کوره برای تضمین ذوب کامل و در عین حال، جلوگیری از آسیب به آسترهای نسوز کوره اهمیت حیاتی دارد.
علاوه بر این، ابزارهای تحلیلی مانند سنسورهای سنجش اکسیژن و نمونه برداری های خودکار، امکان تنظیم دقیق تر ترکیب شیمیایی فولاد مذاب را فراهم می آورند تا محصول نهایی، ویژگی های مکانیکی و شیمیایی مورد انتظار را کسب کند. این کنترل دقیق بر فرآیندها، نه تنها کیفیت فولاد تولیدی را به بالاترین سطح می رساند، بلکه با بهینه سازی فرآیند، به کاهش مصرف انرژی و مواد افزودنی نیز کمک شایانی می کند.
همچنین، کنترل دقیق دمای نوار فولادی در حین فرآیند خنک کاری و تمپرینگ، از طریق ترموکوپل ها و پیرومترهای نوری، برای ایجاد ریزساختار و خواص مکانیکی مطلوب (مانند استحکام و انعطاف پذیری) کاملا ضروری است. بدون داده های دقیق و لحظه ای که توسط ابزار دقیق فراهم می شود، دستیابی به تحمل های ابعادی سخت گیرانه و کیفیت مطلوب سطح که برای استفاده در صنایعی چون خودروسازی و لوله سازی حیاتی است، عملا غیر ممکن خواهد بود.
تجهیزات اندازه گیری دما: نبرد با حرارت بالا
اندازهگیری دقیق دما شاید مهمترین پارامتر کنترلی در فرآیند فولادسازی باشد، چرا که تقریباً تمامی واکنشهای شیمیایی و فرآیندهای فیزیکی کلیدی، از ذوب تا نورد، بهطور مستقیم به دما وابسته هستند. در محیطهای با دمای بیش از ۱۰۰۰ درجه سانتیگراد، مانند داخل کوره، اندازهگیریهای تماسی معمولاً غیرممکن یا مستلزم جایگزینیهای مکرر سنسور است.
بنابراین، تجهیزات اندازهگیری دما در صنعت فولاد باید بتوانند در برابر شوکهای حرارتی، محیطهای شیمیایی خورنده و لرزش شدید مقاوم باشند و در عین حال، دقت بالایی را در بازههای دمایی وسیع و بسیار بالا تضمین کنند تا اپراتورها بتوانند با اعمال تصحیحات لحظهای، کیفیت محصول و ایمنی تجهیزات گرانقیمت را حفظ نمایند.
🔹ترمومترها
ترمومترها ابزارهای اندازه گیری غیر تماسی هستند که با سنجش شدت تابش حرارتی (انرژی مادون قرمز) ساطع شده از سطح اجسام داغ، دمای آن ها را محاسبه می کنند. این ویژگی غیر تماسی بودن، ترمومترها را به راهکاری ایده آل برای اندازه گیری دمای مواد مذاب، سطوح فولادی داغ در حال حرکت (نوار و شمش) و همچنین دیواره های داخلی کوره تبدیل کرده است، چرا که نیازی به قرار گرفتن فیزیکی سنسور در معرض دمای شدید یا سایش مکانیکی وجود ندارد.
کاربرد:
- اندازه گیری دمای فولاد مذاب در حوضچه تاندیش و لادِل (Ladle) حین ریخته گری پیوسته.
- کنترل دمای نوار فولادی در خطوط نورد گرم و سرد و حین خنک کاری برای کنترل خواص مکانیکی.
- نظارت بر دمای داخلی کوره های پیش گرم و عملیات حرارتی.
مزیت:
- امکان اندازه گیری در دماهای بسیار بالا (تا ۳۰۰۰ درجه سانتی گراد).
- عمر طولانی تر به دلیل عدم تماس فیزیکی و کاهش خطر آسیب ناشی از مواد مذاب و سایش.

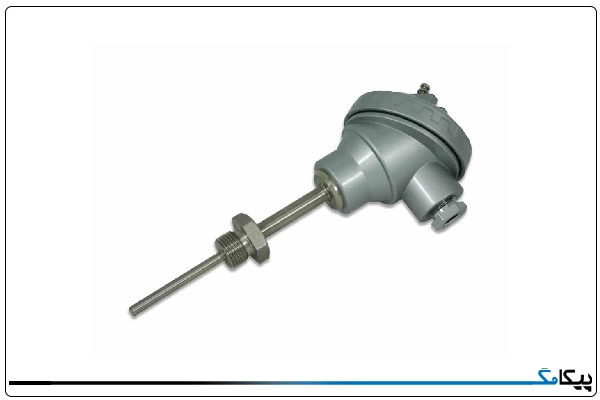

🔹ترموکوپل های مقاوم در برابر حرارت (Type R, S, B)
ترموکوپل، به ویژه انواع ساخته شده از آلیاژهای پلاتین (Type R، S و B)، به دلیل توانایی عملکرد دقیق در دماهای بالا و پایداری شیمیایی در محیط های سخت، در صنعت فولاد کاربرد فراوانی دارد. این سنسورهای تماسی از طریق اختلاف پتانسیل ایجاد شده در محل اتصال دو فلز متفاوت، دما را اندازه گیری می کنند و برای محافظت در محیط های خورنده، با غلاف های سرامیکی یا فلزی مقاومتی خاص تجهیز می شوند.
کاربرد:
- اندازه گیری دقیق دمای مذاب در حمام های فلزی و داخل کوره های ذوب پیشرفته (در صورت محافظت مناسب).
- نظارت بر دمای بخش های حیاتی تجهیزات مانند غلاف های نسوز و لوله های محافظ در داخل کوره.
- کنترل دمای دقیق محیط های عملیات حرارتی و آنیلینگ برای تضمین ریزساختار مطلوب فولاد.
مزیت:
- دقت بسیار بالا و پایداری در اندازه گیری دما تا حدود ۱۸۰۰ درجه سانتی گراد (به ویژه Type B و S).
- امکان اندازه گیری در تماس مستقیم و دریافت سریع پاسخ حرارتی.

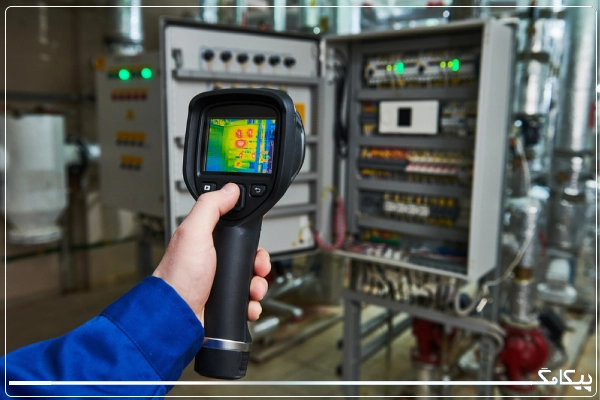

🔹ترموگرافی و تصویربرداری حرارتی
ترموگرافی یا تصویربرداری حرارتی، روشی پیشرفته و غیرتهاجمی است که از طریق دوربین های مادون قرمز، توزیع دمای کامل یک سطح را به صورت یک تصویر حرارتی نمایش می دهد. این تکنیک امکان مشاهده “نقاط داغ” (Hot Spots) یا “نقاط سرد” (Cold Spots) غیر عادی را فراهم می سازد که می تواند نشان دهنده نقص در عایق بندی کوره ها، توزیع نامناسب حرارت یا سایش غیرمعمول در تجهیزات باشد. ترموگرافی ابزاری کلیدی برای نگهداری پیشگیرانه و افزایش ایمنی در کارخانه است.
کاربرد:
- بازرسی دوره ای و پیشگیرانه دیواره های کوره، پاتیل ها و تاندیش ها برای تشخیص آسیب های احتمالی آستر نسوز.
- تشخیص نشتی حرارت یا عیوب عایق بندی در کانال های گاز و بخار.

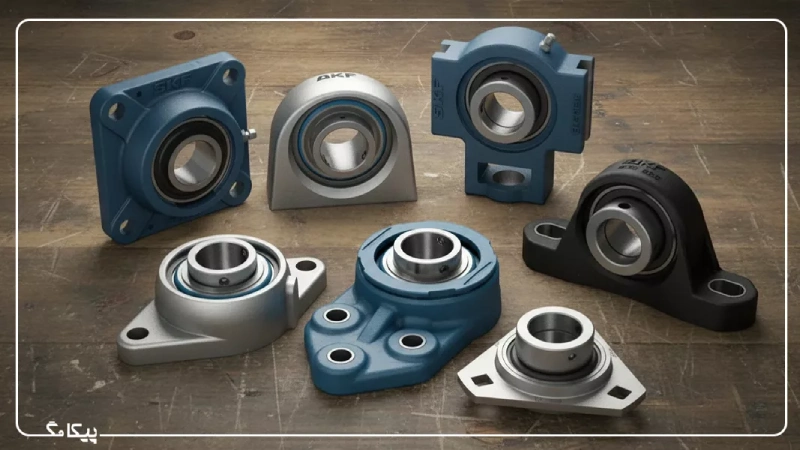

- نظارت بر عملکرد غلطک های نورد و یاتاقان برای جلوگیری از گرم شدن بیش از حد و خرابی مکانیکی.
مزیت:
- دید بصری کامل و سریع از توزیع دما در سطح بزرگ و تشخیص ناهنجاری های دمایی.
- امکان پایش ایمن از راه دور بدون نیاز به توقف فرآیند تولید.
ابزار دقیق در کنترل مواد و ترکیب شیمیایی
کنترل دقیق ترکیب شیمیایی مواد اولیه و فولاد مذاب، تعیین کننده ترین عامل در تولید محصولی با کیفیت و دارای خواص مکانیکی مورد انتظار است. ابزار دقیق در این بخش با هدف پایش لحظه ای و دقیق عناصر آلیاژی و ناخالصی ها، تضمین می کند که فرآیند تبدیل مواد خام به فولاد نهایی، با کمترین انحراف و بالاترین بازده انجام گیرد.
این ابزارها همچنین با نظارت بر گازهای خروجی و محصولات فرعی، بهینه سازی مصرف انرژی، کاهش اثرات زیست محیطی و مدیریت صحیح مواد پسماند (مانند سرباره) را تسهیل می کنند؛ امری که علاوه بر ارتقاء کیفیت، به کاهش چشمگیر هزینه های عملیاتی و انطباق با مقررات محیط زیستی منجر می شود.

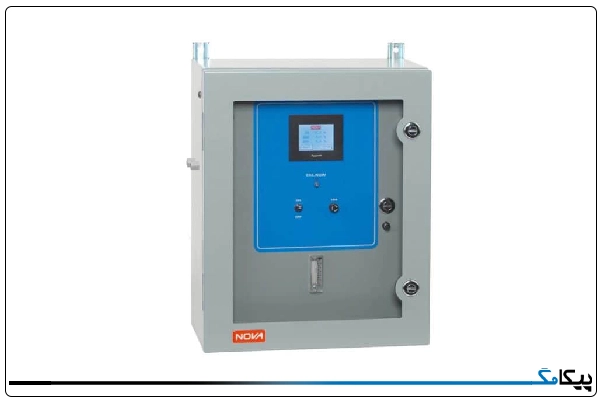

🔹آنالایزرهای گاز
آنالایزرهای گاز دودکش ابزارهایی حیاتی برای پایش ترکیب گازهای خروجی از کوره ها و دیگ های بخار هستند. این تجهیزات با اندازه گیری غلظت گازهایی مانند اکسیژن (O₂)، مونوکسید کربن (CO)، دی اکسید کربن (CO₂) و اکسیدهای نیتروژن (NOₓ)، نقش مستقیمی در بهینه سازی فرآیند احتراق دارند.
کنترل دقیق سطح اکسیژن در گازهای خروجی، به اپراتورها این امکان را می دهد که نسبت هوا به سوخت را به گونه ای تنظیم کنند که احتراق کامل صورت گیرد، که نتیجه آن کاهش مصرف سوخت و در عین حال، به حداقل رسیدن انتشار آلاینده های خطرناک و رعایت استانداردهای زیست محیطی است.
کاربرد:
- نظارت مستمر بر خروجی گازهای دودکش کوره های قوس الکتریکی، کوره های پیش گرم و دیگ های بخار.
- تنظیم و بهینه سازی نرخ دمیدن اکسیژن در فرآیندهای تصفیه فولاد.
مزیت:
- کاهش قابل توجه مصرف انرژی و سوخت با بهینه سازی راندمان احتراق.
- پایش دقیق و کنترل انتشار آلاینده ها جهت انطباق با قوانین زیستمحیطی.
🔹کروماتوگراف گازی
کروماتوگراف های گازی ابزارهای تحلیلی دقیقی هستند که برای تفکیک و اندازه گیری کمی و کیفی اجزای مختلف یک مخلوط گازی پیچیده به کار می روند. در صنعت فولاد، GCها عمدتا برای آنالیز دقیق تر گازهای فرآیندی یا محصول مورد استفاده قرار می گیرند، به ویژه در بخش هایی که نیاز به کنترل ترکیبات گازی بسیار حساس است. برای مثال، آنالیز گازهای مورد استفاده در کوره های آنیلینگ برای جلوگیری از اکسیداسیون یا کربوریزاسیون ناخواسته سطح فولاد، یا پایش دقیق ترکیبات گازهای تولید شده از فرآیندهای تولید کُک و محصولات فرعی آن.
کاربرد:
- آنالیز دقیق و کنترل ترکیب گازهای محافظ و اتمسفر کوره در عملیات حرارتی (آنیلینگ).
- نظارت بر کیفیت گاز کُک یا سایر گازهای فرآیندی که به عنوان سوخت یا عامل احیا کننده استفاده می شوند.
مزیت:
- جداسازی و اندازه گیری بسیار دقیق غلظت های جزئی اجزای گازی.
- کنترل دقیق اتمسفر کوره برای دستیابی به کیفیت سطح و خواص مکانیکی مطلوب در محصولات نهایی.
🔹تجهیزات اندازه گیری میزان سرباره مذاب
اندازه گیری و تفکیک دقیق مرز بین سرباره و فولاد مذاب (به ویژه هنگام تخلیه) و همچنین اندازه گیری سطح مذاب درون پاتیل و تاندیش، بسیار مهم است. تجهیزاتی مانند سنسورهای مبتنی بر امواج رادیویی، لیزری یا سنسورهای تماسی مخصوص، برای نظارت بر این مرزها به کار می روند.
مدیریت صحیح سرباره برای جلوگیری از ورود آن به فولاد نهایی حیاتی است، چرا که سرباره حاوی ناخالصی هایی است که می تواند کیفیت محصول را به شدت پایین بیاورد. همچنین کنترل دقیق سطح مذاب در حوضچه ریخته گری پیوسته برای حفظ سرعت و ثبات فرآیند ریخته گری ضروری است.
کاربرد:
- تشخیص مرز سرباره و مذاب هنگام تخلیه از کوره به پاتیل و جلوگیری از سرازیر شدن سرباره.
- کنترل و تنظیم ارتفاع سطح فولاد مذاب در قالب های ریخته گری پیوسته (Mold Level Control).
مزیت:
- افزایش کیفیت فولاد نهایی با به حداقل رساندن ورود ناخالصی های سرباره ای.
- بهبود ثبات و ایمنی فرآیند ریخته گری پیوسته و جلوگیری از بروز حوادث ناشی از نوسان سطح مذاب.
ابزار دقیق در کنترل وزن و جریان در فرآیند تولید
کنترل دقیق جرم و میزان جریان مواد و حامل های انرژی، ستون مدیریت بهینه و اقتصادی در صنعت فولاد است. دستیابی به کیفیت یکنواخت و همچنین به حداقل رساندن هزینه های تولید، مستلزم اندازه گیری دقیق وزن مواد خام ورودی و مواد افزودنی، و نیز پایش لحظه ای جریان سیالات حیاتی مانند سوخت ها، گازها و آب خنک کاری است. ابزار دقیق در این بخش، تضمین کننده بالانس جرمی و انرژی، ثبات فرآیند و ایمنی عملیاتی است.

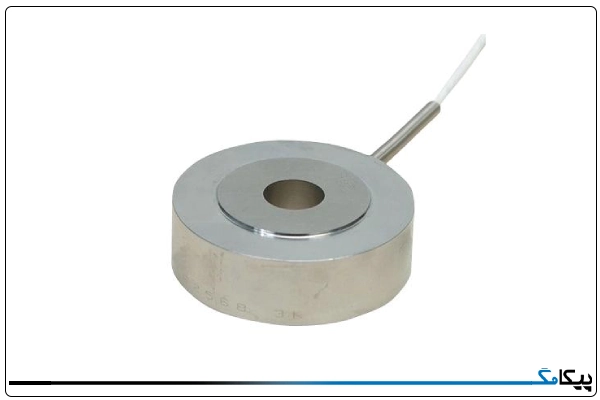

🔹لودسل ها
لودسل ها (Load Cells) به عنوان هسته اصلی سیستم های توزین صنعتی، وظیفه اندازه گیری جرم مواد در هر مرحله از تولید فولاد را بر عهده دارند. از توزین و مواد اولیه (مانند آهن اسفنجی، کُک و سنگ آهن) قبل از شارژ به کوره، تا اندازه گیری دقیق مواد افزودنی آلیاژی در حین تصفیه، لودسل ها نقش حیاتی در حفظ ترکیب شیمیایی مورد نظر و جلوگیری از هدر رفت مواد گران بها ایفا می کنند.
به دلیل محیط بسیار خشن فولادسازی، این تجهیزات باید ظرفیت بار بالا، مقاومت مکانیکی فوق العاده در برابر ضربه و شوک های حرارتی و محافظت کامل در برابر گردوغبار (با درجه حفاظت IP بالا) داشته باشند. کاربردهای اصلی شامل توزین تسمه نقاله ها برای کنترل نرخ خوراک دهی پیوسته، وزن کشی بچینگ (Batching) مواد افزودنی و پایش وزن فولاد مذاب در پاتیل های حمل و تاندیش ها برای اهداف موجودی و کنترل فرآیند است.

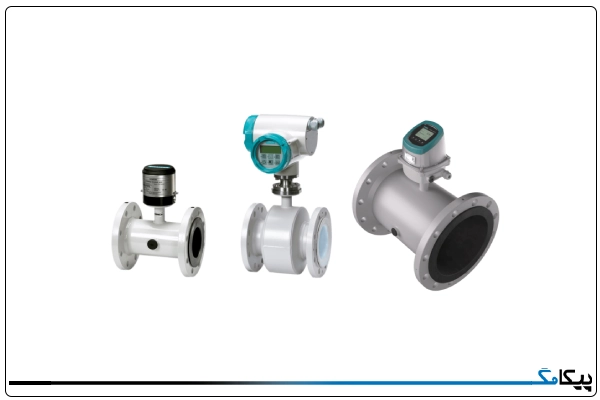

🔹فلومترها
فلومتر ابزاری ضروری برای اندازه گیری و کنترل حجم یا جرم جریان سیالات (گازها، مایعات و بخار) است که مستقیما بر بازدهی انرژی و کیفیت محصول تاثیر می گذارد. در فرآیند فولادسازی، مصرف بهینه سوخت (گاز طبیعی یا سوخت مایع) و اکسیژن در کوره ها و مشعل ها برای دستیابی به دمای ذوب ایده آل و کاهش هزینه های انرژی بسیار حیاتی است؛ بنابراین، فلومترهای ترمال یا فلومترهای ورتکس برای گازها به کار می روند.
همچنین، پایش دقیق جریان آب خنک کاری به قالب های ریخته گری پیوسته و پنل های کوره قوس الکتریکی، برای جلوگیری از آسیب حرارتی فاجعه بار و حفظ ایمنی، امری ضروری است که عموما توسط فلومترهای الکترومغناطیسی به دلیل مقاومت در برابر آلودگی و عدم وجود قطعات متحرک انجام می گیرد. کنترل دقیق این پارامترها از طریق فلومترها، نه تنها هزینه ها را کاهش می دهد، بلکه ثبات گرمایی فرآیند را تضمین کرده و عمر تجهیزات گران قیمت را افزایش می دهد.
ابزار دقیق در ریخته گری و نورد
فرآیندهای ریخته گری پیوسته و نورد گرم و سرد، آخرین حلقه های زنجیره تولید فولاد هستند که ابعاد نهایی و ساختار فیزیکی محصول را تعیین می کنند. ابزار دقیق در این مراحل، نقش ناظر و کنترل کننده ای را ایفا می کند تا اطمینان حاصل شود که فولاد از حالت مذاب به شمش، بیلت یا ورق با بالاترین کیفیت، تلرانس های ابعادی سخت گیرانه و خواص مکانیکی مطلوب تبدیل می شود. عدم دقت در این بخش ها، به تولید محصول خارج از استاندارد و تحمیل ضایعات سنگین منجر خواهد شد.
🔹ریخته گری پیوسته
در فرآیند ریخته گری پیوسته، هدف اصلی تولید یک شمش یا بیلت (Slab/Billet) با ابعاد ثابت، ساختار درونی یکنواخت و بدون نقص های سطحی است. ابزار دقیق در این بخش بر کنترل دو پارامتر کلیدی سطح مذاب و دمای انجماد متمرکز است. سنسورهای سطح مذاب، اغلب از نوع رادیویی یا الکترومغناطیسی، به صورت لحظه ای ارتفاع فولاد مذاب درون قالب را پایش کرده و بازخورد لازم را برای تنظیم سرعت ریخته گری یا نرخ جریان از تاندیش فراهم می کنند تا از نوسانات مخرب سطح و حبس شدن سرباره جلوگیری شود.
همچنین، ترموکوپل و پیرومترهای نوری برای نظارت بر دمای قالب، اسپری آب خنک کننده و دمای خروج شمش ضروری هستند تا فرآیند انجماد با نرخ کنترل شده انجام گیرد و از ایجاد تنش های حرارتی و ترک های داخلی جلوگیری شود.
🔹نورد گرم و سرد
در مراحل نورد گرم و سرد، ابزار دقیق مسئول تضمین این است که محصول نهایی از نظر ضخامت، عرض، پروفیل و کیفیت سطح، کاملا منطبق بر مشخصات فنی باشد. این فرآیند به شدت به اندازه گیری های غیر تماسی و پرسرعت متکی است. گیج های ضخامت پرتوی ایکس به صورت پیوسته ضخامت نوار یا ورق فولادی را در حال حرکت اندازه گیری می کنند و داده ها را به سیستم های کنترل خودکار ضخامت ارسال می کنند تا غلطک ها فورا برای حفظ تلرانس های میلی متری تنظیم شوند.
برای اندازه گیری عرض و پروفیل، سیستم های لیزری استفاده می شوند که علاوه بر ابعاد، سطح را از نظر عیوبی مانند حفره، پوسته یا اکسیداسیون بررسی می کنند. همچنین، لودسل های نصب شده در قفسه های نورد، نیروی وارد بر غلطک ها را کنترل می کنند تا فشار بهینه برای تغییر شکل فلز اعمال شود، که این امر برای حفظ کیفیت متالورژیکی و افزایش عمر غلطک ها حیاتی است.
نتیجه گیری
نقش تجهیزات ابزار دقیق در صنعت فولاد فراتر از یک ابزار اندازه گیری ساده است؛ این تجهیزات به مثابه سیستم عصبی کارخانه عمل کرده و با فراهم آوردن داده های دقیق، لحظه ای و قابل اتکا از دماهای شدید، فشارهای بحرانی، ترکیب شیمیایی مذاب و ابعاد نهایی محصول، بقا و کارکرد صحیح صنعت را تضمین می کنند.
از کوره های ذوب که توسط ترمومترها و آنالایزرها مدیریت می شوند تا خطوط نورد دقیق که توسط گیج های پرتوی ایکس کنترل می شوند، اتکا به تجهیزات مقاوم، دقیق و پیشرفته، نه تنها کیفیت فولاد تولیدی را به بالاترین استانداردها می رساند، بلکه به طور چشمگیری به کاهش مصرف انرژی و مواد خام و ارتقاء سطح ایمنی عملیاتی کمک می کند. در نهایت، موفقیت در دستیابی به فولاد با کیفیت جهانی، مستلزم انتخابی هوشمندانه از لیست تجهیزات ابزار دقیق است که بتوانند دقت را در خشن ترین محیط های صنعتی حفظ کنند.
تیم متخصصان پیکاتک آماده اند تا در مسیر خرید ابزار دقیق، راهکارهای جامع و مشاوره تخصصی را برای انطباق این فناوری های حیاتی با نیازهای ویژه فرآیند تولید شما ارائه دهند. نظرات و سوالات خود را با ما در میان بگذارید تا کارشناسان پیکاتک پاسخگوی شما باشند.
