جدول استاندارد سایز لوله ها + نحوه تشخیص سایز لوله

انتخاب صحیح لوله بر اساس استانداردها و سایز دقیق در صنایع فرآیندی، از اهمیت بسیار بالایی برخوردار است. لوله‌ ها به‌ عنوان مسیر اصلی انتقال انواع سیالات، نقش تعیین‌ کننده‌ای در ایمنی، راندمان، طول عمر تجهیزات و پایداری فرآیند ایفا می‌ کنند. به همین دلیل، شناخت استانداردهای لوله و درک درست از مفاهیم مرتبط با سایزبندی آنها، برای مهندسان و خریداران تجهیزات صنعتی ضروری است.

انتخاب نادرست سایز یا استاندارد لوله می‌تواند منجر به بروز مشکلاتی نظیر افت فشار، نشتی، کاهش راندمان انتقال سیال، افزایش استهلاک تجهیزات و تحمیل هزینه‌های اضافی تعمیر و نگهداری شود. از سوی دیگر، وجود استانداردهای مختلف بین‌ المللی مانند NPS، DN، ASME ASTM و ISO ممکن است باعث سردرگمی کاربران شود؛ به‌ خصوص زمانی که تبدیل سایزها یا تطبیق لوله با سایر تجهیزات فرآیندی در پروژه مطرح باشد.

در این مقاله از پیکامگ قصد داریم به بررسی مفاهیم پایه استانداردهای لوله، معرفی سیستم‌ های سایزبندی رایج در جهان، استانداردهای معتبر بین‌ المللی و روش‌ های تشخیص و اندازه‌ گیری سایز لوله در پروژه‌ های صنعتی بپردازیم تا بتوانید با آگاهی کامل، انتخابی دقیق و مطمئن داشته باشید.

پیکاتک یکی از مراکز تخصصی تأمین و فروش تجهیزات صنعتی و ابزار دقیق در ایران است که با ارائه محصولاتی مانند انواع لوله، شیرآلات صنعتی، پمپ و تجهیزات برق، نیاز پروژه‌ های ساختمانی، شهری و صنعتی را به‌ طور کامل پوشش می‌ دهد. برای دریافت مشاوره و خرید لوله متناسب با پروژه می‌ توانید با کارشناسان فروش پیکاتک تماس بگیرید.

 آشنایی با مشخصات لوله

برای انتخاب صحیح لوله در صنایع مختلف، آشنایی با مفاهیم پایه و اصطلاحات رایج در استانداردهای لوله ضروری است. این مفاهیم به شما کمک می‌ کنند تا بتوانید سایز، نوع و مشخصات فنی لوله را به‌ درستی تشخیص داده و آن را با سایر تجهیزات فرآیندی هماهنگ کنید. در ادامه مهم‌ ترین مفاهیم کاربردی در حوزه استانداردهای لوله بیان می شوند:

⬅️ تعریف دقیق “سایز لوله” و “استاندارد لوله”

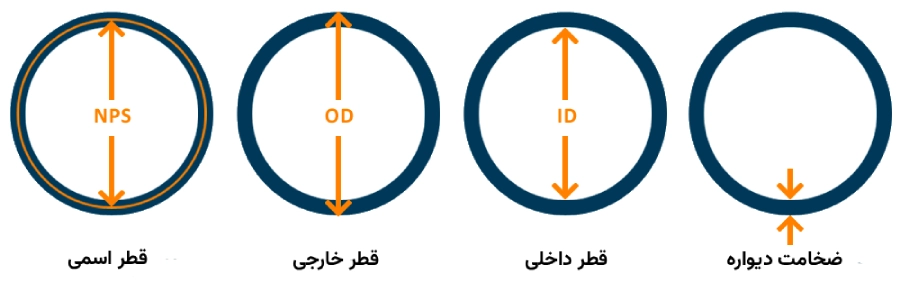

سایز لوله (Size Pipe) به مجموعه‌ ای از مشخصات ابعادی گفته می‌ شود که شامل قطر اسمی، قطر خارجی، قطر داخلی، ضخامت دیواره و تعیین‌ کننده ظرفیت انتقال سیال لوله است. اما استاندارد لوله (Standard Pipe) مجموعه قوانینی است که مشخص می‌ کند لوله با چه ابعاد، متریال، تلرانس‌ ها و شرایطی تولید شود. این استانداردها باعث می‌ شوند لوله‌ ها در پروژه‌ های مختلف قابل جایگزینی، ایمن و هماهنگ با سایر تجهیزات باشند.

⬅️ قطر خارجی (OD – Outside Diameter)

قطر خارجی به فاصله بین دو دیواره مقابل لوله در سطح بیرونی گفته می شود. این مقدار در لوله‌ های استاندارد مبتنی بر NPS، برای هر سایز اسمی همواره ثابت است و با تغییر ضخامت دیواره تغییر نمی‌ کند. به همین دلیل، قطر خارجی مهم‌ ترین معیار برای انتخاب فلنج‌ ها، اتصالات و تجهیزات متصل به لوله محسوب می‌ شود.

⬅️ قطر داخلی (ID – Inside Diameter)

قطر داخلی، اندازه مسیر عبور سیال در داخل لوله است و نقش مستقیمی در دبی جریان و افت فشار دارد. این مقدار از رابطه زیر محاسبه می‌ شود:

ID = OD − (۲ × Thickness)

با افزایش ضخامت دیواره، قطر داخلی کاهش یافته و در نتیجه ظرفیت انتقال سیال لوله کمتر می‌ شود.

⬅️ قطر اسمی (ND – Nominal Diameter یا NPS)

یک عدد نامی برای شناسایی سایز لوله است و لزوماً برابر قطر واقعی نیست. برای مثال، لوله‌ای با سایز اسمی NPS 2 اینچ در واقع دارای قطر خارجی دقیق ۲.۳۷۵ اینچ (۶۰.۳ میلی‌ متر) است، نه دقیقاً ۲ اینچ. این نام‌ گذاری صرفاً برای استانداردسازی و سهولت در انتخاب سایز انجام شده است.

به عنوان مثال: یک لوله با سایز اسمی NPS 4 را در نظر بگیرید. قطر خارجی (OD) این لوله در تمامی رده‌ ها برابر با ۴.۵۰۰ اینچ (۱۱۴.۳ میلی‌ متر) است. اما با تغییر Schedule، مثلاً از Schedule 40 به Schedule 80، ضخامت دیواره افزایش می‌ یابد و در نتیجه قطر داخلی (ID) کاهش پیدا می‌ کند، در حالی که قطر خارجی بدون تغییر باقی می‌ ماند.

⬅️ اسکجول (Schedule)

اسکجول نشان‌دهنده ضخامت دیواره لوله است و یکی از مهم‌ ترین عوامل تعیین‌ کننده تحمل فشار، وزن و استحکام مکانیکی لوله محسوب می‌ شود. با افزایش عدد اسکجول، ضخامت دیواره بیشتر شده و در نتیجه لوله توان تحمل فشار بالاتری خواهد داشت، هرچند قطر داخلی آن کاهش می‌ یابد. از پرکاربردترین اسکجول‌ ها در صنایع نفت، گاز، پتروشیمی و تأسیسات میتوان به SCH 10، SCH 40 و SCH 80 اشاره کرد.

⬅️ کلاس فشاری (Pressure Class) یا رده (Rating)

کلاس فشاری شاخصی برای بیان محدوده فشار مجاز کاری تجهیزات پایپینگ مانند فلنج‌ ها، شیرآلات و فیتینگ‌ ها است و به‌ طور مستقیم برای خود لوله تعریف نمی‌ شود. کلاس‌ های متداول شامل Class 150، Class 300 و Class 600 هستند که بر اساس استانداردهایی مانند ASME B16.5 تعیین می‌ شوند.

فشار مجاز هر کلاس وابسته به دمای کاری سیستم است و با افزایش دما، مقدار فشار قابل تحمل کاهش می‌ یابد. در طراحی خطوط لوله، باید اطمینان حاصل شود که لوله انتخابی (با اسکجول و متریال مناسب) توان تحمل فشاری برابر یا بیشتر از کلاس فشاری تجهیزات متصل به آن را داشته باشد.

⬅️ STD (Standard – ضخامت یا وزن استاندارد)

STD به لوله‌ هایی با ضخامت دیواره استاندارد گفته می‌ شود که در بیشتر سایزها معادل Schedule 40 است. این نوع لوله برای کاربردهای عمومی مانند تأسیسات ساختمانی، خطوط آبرسانی و سیستم‌ های با فشار متوسط استفاده می‌ شود. قیمت مناسب و دسترسی بالا از مزایای اصلی لوله‌ های STD به شمار می رود.

⬅️ XS (Extra Strong – لوله سنگین)

XS لوله‌ هایی با ضخامت دیواره بیشتر نسبت به STD می باشند و در اغلب سایزها معادل Schedule 80 در نظر گرفته می‌ شود. این لوله‌ ها برای سیستم‌ هایی با فشار و تنش بالاتر مانند خطوط صنعتی، نفت و گاز و بخار مناسب هستند. افزایش ضخامت باعث کاهش قطر داخلی و افزایش وزن می‌ شود.

⬅️ XXS (Double Extra Strong – لوله فوق سنگین)

XXS به لوله‌ هایی با بیشترین ضخامت دیواره در میان این سه گروه گفته می‌ شود. این نوع لوله‌ ها برای شرایط کاری بسیار سخت، فشارهای بالا و محیط‌های صنعتی خاص مورد استفاده قرار می‌ گیرند. وزن بالا، استحکام زیاد و کاهش محسوس قطر داخلی از ویژگی‌ های اصلی لوله‌ های XXS است.

استانداردهای بین المللی سایز لوله

در صنایع فرآیندی مختلف مانند نفت، گاز، پتروشیمی و نیروگاه‌ ها، شناخت استانداردهای بین‌ المللی لوله از نظر سایز، جنس، ضخامت و کاربرد اهمیت بالایی دارد. در ادامه مهم‌ ترین استانداردهای بین المللی سایز لوله معرفی می شوند:

⬅️ استاندارد NPS (Nominal Pipe Size)

NPS یا قطر اسمی لوله یک استاندارد آمریکایی برای نام‌ گذاری اندازه لوله است که معمولاً بر اساس اینچ بیان می‌ شود. در این سیستم عدد NPS نشان‌ دهنده قطر واقعی داخلی یا خارجی لوله نیست و قطر خارجی (OD) برای هر سایز NPS ثابت است. ضخامت دیواره با پارامتر Schedule (اسکجول) تغییر می‌ کند و این استاندارد به‌ طور گسترده در انتخاب لوله، فلنج و اتصالات در صنایع مختلف استفاده می‌ شود.

⬅️ استاندارد DN (Diameter Nominal)

DN یا قطر اسمی متریک استاندارد رایج در سیستم متریک و کشورهای اروپایی است که بر حسب میلی‌ متر (mm) تعریف می‌ شود. مقدار DN عددی اسمی است و الزاماً برابر قطر داخلی واقعی لوله نیست و بیشتر در استانداردهای ISO و DIN به‌ کار می‌ رود. در واقع DN امکان تطبیق بهتر سیستم‌ های لوله‌ کشی در پروژه‌ های بین‌ المللی را فراهم می‌ کند.

⬅️ استاندارد ISO

استانداردهای ISO (International Organization for Standardization) چارچوبی جهانی برای هماهنگ‌ سازی ابعاد، متریال، تلرانس‌ ها و مشخصات فنی لوله‌ ها را ارائه می‌ دهند. در این استانداردها سایزبندی معمولاً بر اساس DN انجام می‌ شود و تمرکز بر یکپارچگی و سازگاری تجهیزات در سطح بین‌ المللی است.

⬅️ استاندارد ANSI

ANSI مخفف American National Standards Institute است و مجموعه‌ ای از استانداردهای آمریکایی را برای ابعاد و مشخصات لوله‌ ها بیان می‌ کند. این استانداردها معمولاً در کنار ASME استفاده می‌ شوند و پایه بسیاری از سیستم‌ های لوله‌ کشی صنعتی هستند.

⬅️ استاندارد API 5L

استاندارد API 5L یکی از مهم‌ ترین استانداردها در صنعت نفت و گاز می باشد و شامل لوله‌ های فولادی جوشکاری‌ شده و بدون درز (مانیسمان) می شود. مناسب برای انتقال نفت، گاز و سیالات هیدروکربنی است و API 5L تمرکز ویژه‌ای بر مقاومت مکانیکی و ایمنی خطوط انتقال دارد.

⬅️ استاندارد ASME

ASME یا American Society of Mechanical Engineers مجموعه‌ای از استانداردهای تخصصی برای ابعاد و مشخصات فنی لوله‌ ها ارائه می‌ دهد که از مهم‌ ترین آنها میتوان به موارد زیر اشاره کرد:

🔹استاندارد ASME B10

• مخصوص لوله‌ های فولادی جوشکاری‌شده و بدون درز

• برای لوله‌ های فولاد کربنی

• مناسب برای کاربردهای فشار پایین و فشار بالا

🔹استاندارد ASME B19

• مربوط به لوله‌های فولاد ضد زنگ (استنلس استیل) جوشکاری‌ شده و بدون درز

• قابل استفاده در شرایط فشار بالا و پایین
• تعریف دقیق ابعاد و ضخامت‌ ها برای صنایع حساس

⬅️ استاندارد ASTM

ASTM International یا American Society for Testing and Materials مجموعه‌ ای گسترده از استانداردهای مواد و محصولات صنعتی است که در حوزه لوله‌ ها کاربرد فراوان دارد. از مهم‌ ترین آنها:

🔹استاندارد ASTM A53

• استاندارد لوله‌ های فولادی گالوانیزه

• شامل لوله‌ های جوشکاری‌ شده و بدون درز

• مناسب برای مصارف ساختمانی و صنعتی عمومی

🔹استاندارد ASTM A106

• مخصوص لوله فولاد کربنی بدون درز و جوشکاری‌شده

• طراحی‌ شده برای دما و فشار بالا

• کاربرد گسترده در صنایع نفت، گاز و نیروگاهی

🔹استاندارد ASTM A333

• استاندارد لوله‌ های فولاد کربنی جوشکاری‌ شده و بدون درز

• مناسب برای فشار و دمای پایین

• استفاده در شرایط سرمای شدید و محیط‌های خاص

نحوه خواندن و استفاده از جداول سایز لوله

برای استفاده صحیح از جدول سایز لوله‌ ها، ابتدا باید به سایز اسمی لوله (NPS یا اینچ) توجه کنید. سایز اسمی، اندازه واقعی لوله نیست، اما مبنای انتخاب اتصالات، فلنج‌ ها و تجهیزات جانبی محسوب می‌ شود. در مرحله بعد، معادل میلی‌ متری (DN) را بررسی کنید. DN نشان‌ دهنده سایز اسمی در سیستم متریک است و بیشتر در استانداردهای اروپایی و نقشه‌های صنعتی کاربرد دارد. توجه داشته باشید که DN همواره معادل دقیق اینچ نیست.

سپس قطر خارجی لوله (OD) را از جدول استخراج کنید. قطر خارجی برای تمام رده‌ ها (Schedule) یک سایز مشخص ثابت دارد و تغییر رده تنها باعث تغییر ضخامت دیواره و قطر داخلی (ID) می‌ شود. در نهایت، با مشخص کردن اسکجول یا ضخامت لوله میتوان ظرفیت عبور سیال، فشار قابل تحمل و وزن لوله را محاسبه کرد. انتخاب درست سایز از جدول، نقش مهمی در جلوگیری از افت فشار، افزایش ایمنی و کاهش هزینه‌ های پروژه دارد.

جدول استاندارد سایز لوله ها

در این بخش جدول سایز لوله ها را قرار دادیم که می توانید به راحتی در پروژه های خود از آن استفاده کنید. در صورتی که می خواهید این جداول را به صورت یکجا داشته باشید می توانید بر روی دکمه زیر کلیک کنید و فایل پی دی اف آن را دریافت کنید.

جدول ۱: تبدیل NPS به DN و قطر خارجی (OD) به میلی‌ متر (از سایز ۱/۸ اینچ تا ۱۲ اینچ)

قطر خارجی OD (میلی‌ متر)	DN (میلی‌ متر)	NPS (اینچ)
۱۰.۳	DN6	۱/۸″
۱۳.۷	DN8	۱/۴″
۱۷.۱	DN10	۳/۸″
۲۱.۳	DN15	۱/۲″
۲۶.۷	DN20	۳/۴″
۳۳.۴	DN25	۱″
۴۲.۲	DN32	۱¼”
۴۸.۳	DN40	۱½”
۶۰.۳	DN50	۲″
۷۳.۰	DN65	۲½”
۸۸.۹	DN80	۳″
۱۰۱.۶	DN90	۳½”
۱۱۴.۳	DN100	۴″
۱۴۱.۳	DN125	۵″
۱۶۸.۳	DN150	۶″
۲۱۹.۱	DN200	۸″
۲۷۳.۰	DN250	۱۰″
۳۲۳.۹	DN300	۱۲″

جدول ۲: تبدیل NPS به DN و قطر خارجی (OD) به میلی‌ متر (از سایز ۱۲اینچ تا ۴۸ اینچ)

قطر خارجی OD (میلی‌ متر)	DN (میلی‌ متر)	NPS (اینچ)
۳۲۳.۹	DN300	۱۲″
۳۵۵.۶	DN350	۱۴″
۴۰۶.۴	DN400	۱۶″
۴۵۷.۰	DN450	۱۸″
۵۰۸.۰	DN500	۲۰″
۵۵۸.۸	DN550	۲۲″
۶۰۹.۶	DN600	۲۴″
۶۶۰.۴	DN650	۲۶″
۷۱۱.۲	DN700	۲۸″
۷۶۲.۰	DN750	۳۰″
۸۱۲.۸	DN800	۳۲″
۸۶۳.۶	DN850	۳۴″
۹۱۴.۴	DN900	۳۶″
۹۶۵.۲	DN950	۳۸″
۱۰۱۶.۰	DN1000	۴۰″
۱۰۶۶.۸	DN1050	۴۲″
۱۱۱۷.۶	DN1100	۴۴″
۱۱۶۸.۴	DN1150	۴۶″
۱۲۱۹.۲	DN1200	۴۸″

جدول ۳: استاندارد سایز لوله های استیل

NPS (بر حسب اینچ)	قطر خارجی – قطر داخلی	ضخامت دیواره
۱/۸	۰.۴۰۵ – ۰.۲۶۹	۰.۰۶۸
۱/۴	۰.۵۴۰ – ۰.۳۶۴	۰.۰۸۸
۳/۸	۰.۶۷۵ – ۰.۴۹۳	۰.۰۹۱
۱/۲	۰.۸۴۰ – ۰.۶۲۲	۰.۱۰۹
۳/۴	۱.۰۵۰ – ۰.۸۲۴	۰.۱۱۳
۱	۱.۳۱۵ – ۱.۰۴۹	۰.۱۳۳
۱-۱/۴	۱.۶۶۰ – ۱.۳۸۰	۰.۱۴۰
۱-۱/۲	۱.۹۰۰ – ۱.۶۱۰	۰.۱۴۵
۲	۲.۳۷۵ – ۲.۰۶۷	۰.۱۵۴
۲-۱/۲	۲.۸۷۵ – ۲.۴۶۹	۰.۲۰۳
۳	۳.۵۰۰ – ۳.۰۶۸	۰.۲۱۶
۳-۱/۲	۴.۰۰۰ – ۳.۵۴۸	۰.۲۲۶
۴	۴.۵۰۰ – ۴.۰۲۶	۰.۲۳۷
۵	۵.۵۶۳ – ۵.۰۴۷	۰.۲۵۸
۶	۶.۶۲۵ – ۶.۰۶۵	۰.۲۸۰
۸	۸.۶۲۵ – ۷.۹۸۱	۰.۳۲۲
۱۰	۱۰.۷۵۰ – ۱۰.۰۲۰	۰.۳۶۵
۱۲	۱۲.۷۵۰ – ۱۱.۹۳۸	۰.۴۰۶
۱۴	۱۴.۰۰۰ – ۱۳.۱۲۴	۰.۴۳۸
۱۶	۱۶.۰۰۰ – ۱۵.۰۰۰	۰.۵۰۰
۱۸	۱۸.۰۰۰ – ۱۶.۸۷۶	۰.۵۶۲
۲۰	۲۰.۰۰۰ – ۱۸.۸۱۲	۰.۵۹۴
۲۴	۲۴.۰۰۰ – ۲۲.۶۲۴	۰.۶۸۸

جدول ۴: استاندارد سایز لوله های برق (فلزی)

NPS (DN)	قطر خارجی بر حسب اینچ (میلی‌متر)	قطر داخلی بر حسب اینچ (میلی‌متر)
(۱۵) ۱/۲	(۱۷.۹) ۰.۷۰۶	(۵.۸) ۰.۶۲۲
(۲۰) ۳/۴	(۲۳.۴) ۰.۹۲۲	(۲۰.۹) ۰.۸۲۴
(۲۵) ۱	(۲۹.۵) ۱.۱۶۳	(۲۶.۶) ۱.۰۴۹
(۳۲) ۱-۱/۴	(۳۸.۴) ۱.۵۱۰	(۳۵) ۱.۳۸۰
(۴۰) ۱-۱/۲	(۴۴.۲) ۱.۷۴۰	(۴۰.۹) ۱.۶۱۰
(۵۰) ۲	(۵۵.۸) ۲.۱۹۷	(۵۲.۵) ۲.۰۶۷
(۶۵) ۲-۱/۲	(۷۳.۰) ۲.۸۷۵	(۶۲.۷) ۲.۴۶۹
(۸۰) ۳	(۸۸.۹) ۳.۵۰۰	(۷۷.۹) ۳.۰۶۸
(۹۰) ۳-۱/۲	(۱۰۱.۶) ۴.۰۰۰	(۹۰.۱) ۳.۵۴۸
(۱۰۰) ۴	(۱۱۴.۳) ۴.۵۰۰	(۱۰۲.۳) ۴.۰۲۶
(۱۲۵) ۵	–	(۱۲۸.۲) ۵.۰۴۷
(۱۵۰) ۶	–	(۱۵۴.۸) ۶.۰۹۳

جدول ۵: استاندارد سایز لوله های مسی

NPS	قطر خارجی	قطر داخلی				ضخامت دیواره لوله
		K	L	M	DWV	K	L	M	DWV
۱/۴″	۳/۸″	۰.۳۰۵	۰.۳۱۵	–	–	۰.۰۳۵	۰.۰۳	–	–
۳/۸″	۱/۲″	۰.۴۰۲	۰.۴۳	۰.۴۵	–	۰.۰۴۹	۰.۰۳۵	۰.۰۲۵	–
۱/۲″	۵/۸″	۰.۵۲۷	۰.۵۴۵	۰.۵۶۹	–	۰.۰۴۹	۰.۰۴	۰.۰۲۸	–
۵/۸″	۳/۴″	۰.۶۵۲	۰.۶۶۶	–	–	۰.۰۴۹	۰.۰۴۲	–	–
۳/۴″	۷/۸″	۰.۷۴۵	۰.۷۸۵	۰.۸۱۱	–	۰.۰۶۵	۰.۰۴۵	۰.۰۳۲	–
۱″	۱-۱/۸″	۰.۹۹۵	۱.۰۲۵	۱.۰۵۵	–	۰.۰۶۵	۰.۰۵	۰.۰۳۵	–
۱-۱/۴″	۱-۳/۸″	۱.۲۴۵	۱.۲۶۵	۱.۲۹۱	۱.۲۹۵	۰.۰۶۵	۰.۰۵۵	۰.۰۴۲	۰.۰۴
۱-۱/۲″	۱-۵/۸″	۱.۴۸۱	۱.۵۰۵	۱.۵۲۷	۱.۵۴۱	۰.۰۷۲	۰.۰۶	۰.۰۴۹	۰.۰۴۲
۲″	۲-۱/۸″	۱.۹۵۹	۱.۹۸۵	۲.۰۰۹	۲.۰۴۱	۰.۰۸۳	۰.۰۷	۰.۰۵۸	۰.۰۴۲
۲-۱/۲″	۲-۵/۸″	۲.۴۳۵	۲.۴۶۵	۲.۴۹۵	–	۰.۰۹۵	۰.۰۸	۰.۰۶۵	–
۳″	۳-۱/۸″	۲.۹۰۷	۲.۹۴۵	۲.۹۸۱	۳.۰۳	۰.۱۰۹	۰.۰۹	۰.۰۷۲	۰.۰۴۵

💡نکته: در استاندارد سایزبندی لوله‌ های مسی، ضخامت دیواره با چهار حرف K (برچسب سبز)، L (برچسب آبی)، M (برچسب قرمز) و DWV (برچسب زرد) مشخص می شود.

جدول ۶: نمونه ای از  استاندارد سایز لوله ها (با انتهای صاف) بر اساس استاندارد ASTM A53

NPS (DN)	ضخامت اسمی بر حسب اینچ (میلی‌متر)	کلاس وزنی
(۲۵) ۱	۰.۱۳۳ (۲.۸۷)	STD
	۰.۱۷۹ (۴.۵۵)	XS
	۰.۲۵۰ (۴.۲۴)	–
	۰.۳۵۸ (۹.۰۹)	XXS

جدول ۷: نمونه‌ای از استاندارد سایز لوله ها (استنلس استیل) بر اساس استاندارد ASME B36.19

NPS (DN)	ضخامت اسمی بر حسب اینچ (میلی‌متر)	SCH
۱/۲	۰.۰۶۵ (۱.۶۵)	5S
	۰.۰۸۳ (۲.۱۱)	10S
	۰.۱۰۹ (۲.۷۷)	40S
	۰.۱۴۷ (۳.۷۳)	80S

نحوه اندازه‌ گیری و تشخیص سایز لوله در محل پروژه

سایز لوله به‌ طور کلی یک عدد اسمی است که برای شناسایی لوله‌ ها به کار می‌ رود و لزوماً بیانگر قطر واقعی لوله نیست. این سایز معمولاً بر حسب اینچ (NPS) یا میلی‌ متر (DN) بیان می‌ شود و نقش اصلی را در سفارش‌ گذاری، انتخاب اتصالات، فلنج‌ ها و تجهیزات جانبی ایفا می‌ کند. تشخیص سایز لوله براساس روش های مختلفی انجام می شود که در این بخش مهمترین شان را معرفی می کنیم.

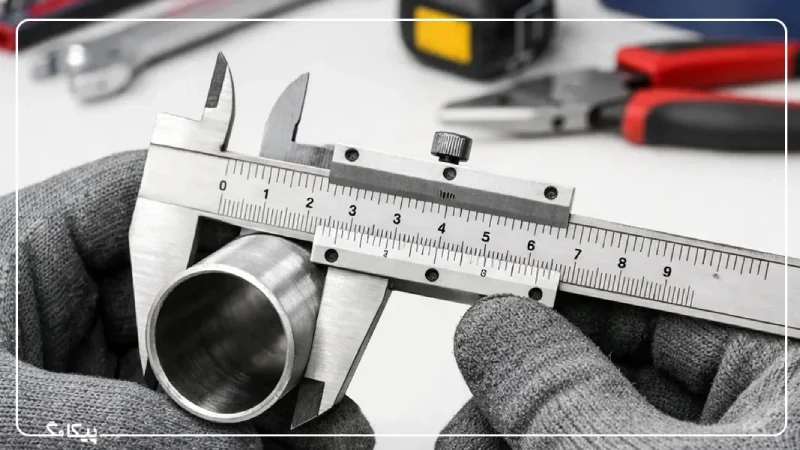

۱- استفاده از متر یا کولیس

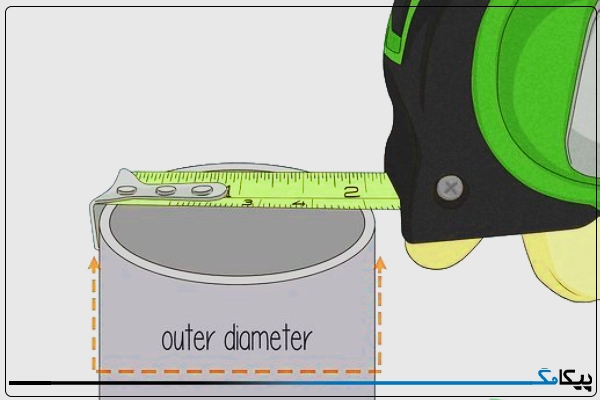

در محل پروژه، رایج‌ ترین و مطمئن‌ ترین روش برای تشخیص سایز لوله، اندازه‌ گیری قطر خارجی لوله (OD) با استفاده از متر یا کولیس است. پس از اندازه‌ گیری، عدد به‌دست‌ آمده با جداول استاندارد سایز لوله (جدول ۱ و ۲) مقایسه می‌ شود تا سایز اسمی لوله به‌ درستی مشخص گردد. تشخیص صحیح سایز لوله علاوه بر شناسایی دقیق، اطلاعات مهمی درباره استاندارد تولید، نوع کاربرد و حتی روش ساخت لوله (مانیسمان یا درزدار) در اختیار مهندسان و تکنسین‌ ها قرار می‌ دهد.

۲- استفاده از فرمول محاسبه قطر لوله

در شرایطی که امکان استفاده از جدول وجود نداشته باشد، میتوان قطر خارجی لوله را با اندازه‌ گیری محیط آن محاسبه کرد. در این روش، محیط لوله اندازه‌ گیری شده و در فرمول زیر قرار می‌ گیرد:

قطر خارجی لوله (OD) = محیط لوله ÷ ۳.۱۴

۳- استفاده از ابزارهای آنلاین محاسبه سایز لوله

امروزه ابزارهای آنلاین متعددی برای محاسبه و تبدیل سایز لوله در دسترس هستند که امکان تعیین سریع NPS، DN، قطر خارجی، ضخامت و وزن لوله را فراهم می‌ کنند. استفاده از این ابزارها باعث کاهش خطا، افزایش سرعت محاسبات و انتخاب دقیق‌ تر لوله متناسب با نیاز پروژه می‌ شود، به‌ ویژه در پروژه‌ های صنعتی و ابزار دقیق که دقت ابعادی اهمیت بالایی دارد.
