جریان سیال تنها عبور یک مایع یا گاز از داخل لوله نیست بلکه در واقع به جا به جایی حجم یا جرم مشخصی از سیال در یک بازه زمانی گفته می شود و نقشی کلیدی در پایدار ماندن بسیاری از فرآیندها دارد. وقتی مقدار جریان به درستی اندازه گیری نشود، نمی توان کیفیت محصول را کنترل کرد، مصرف انرژی را کاهش داد یا از بروز خطاهایی که به ایمنی تاسیسات مربوط می شود جلوگیری کرد. حتی محاسبات مالی و تحویل گیری مواد نیز به همین اندازه گیری دقیق وابسته است.
برای رسیدن به چنین دقتی، لازم است رفتار سیال را بشناسیم. نوع حرکت ذرات در مسیر جریان مشخص می کند که چه ابزاری برای اندازه گیری مناسب تر است. معمولا سیالات در دو حالت حرکت می کنند، جریان آرام که در آن لایه های سیال بدون برخورد و به شکلی منظم روی هم می لغزند، و جریان آشفته که با نوسان و اختلاط شدید همراه است. تشخیص اینکه با کدام الگو روبهرو هستیم و اینکه سیال موردنظر مایع، گاز یا بخار است، نقطه شروع انتخاب یک روش دقیق و مطمئن برای اندازه گیری جریان خواهد بود. به همین دلیل در ادامه این مقاله سراغ روش های اندازه گیری جریان در صنعت می رویم و بررسی می کنیم کدام تکنیک ها برای کاربردهای صنعتی مناسب تر هستند.
مجموعه پیکاتک به عنوان مرجعی معتبر و تخصصی در زمینه تامین تجهیزات ابزار دقیق و اتوماسیون صنعتی، با ارائه مشاوره فنی دقیق، صنایع مختلف را در انتخاب و خرید تجهیزات اندازه گیری جریان یاری می کند. پیکاتک با تکیه بر دانش روز و تضمین اصالت کالا، راهکارهایی مطمئن و بهینه را برای چالش های اندازه گیری سیالات در اختیار شما قرار می دهد.

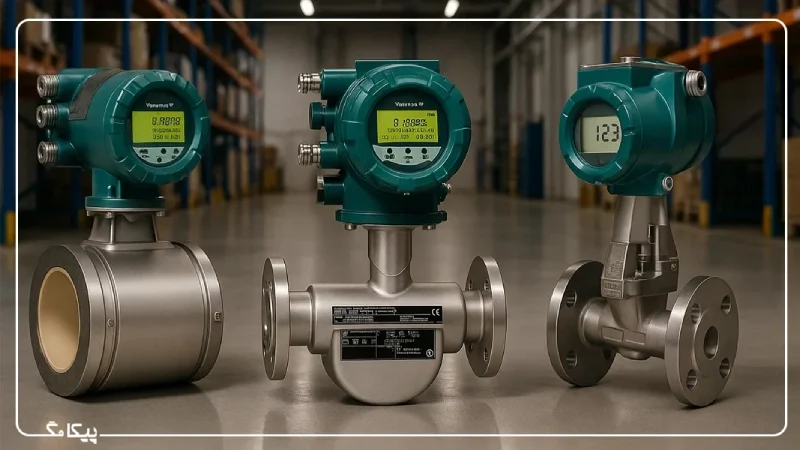

انواع روش های اندازه گیری جریان
تنوع گسترده سیالات در صنعت (از آب خالص و گازهای فشرده گرفته تا مواد شیمیایی خورنده و سیالات ویسکوز مثل قیر) و همچنین تفاوت های اساسی در شرایط عملیاتی مانند دما و فشار، باعث شده است که هیچ روش اندازه گیری واحدی وجود نداشته باشد که برای تمام کاربردها مناسب باشد. به همین دلیل، مهندسان ابزار دقیق تکنولوژی های اندازه گیری را نه بر اساس شکل ظاهری، بلکه بر اساس اصول فیزیکی حاکم بر سنسور طبقه بندی می کنند.
درک این اصول بسیار حیاتی است، زیرا مشخص می کند که سنسور دقیقا چه متغیری (سرعت، نیرو، فرکانس یا گرما) را تشخیص می دهد و چگونه آن را به سیگنال دبی تبدیل می کند. این طبقه بندی ساختاریافته به ما کمک می کند تا از میان ده ها مدل مختلف، مناسب ترین گزینه را انتخاب کنیم.
- روش های مبتنی بر فشار تفاضلی: این روش کلاسیک با ایجاد مانع در مسیر سیال و اندازه گیری افت فشار حاصله، دبی را محاسبه می کند که تجهیزاتی نظیر فلومتر اوریفیس پلیت، ونتوری تیوب و فلونازل در این دسته قرار می گیرند.
- روش های حجمی و سرعتسنجی: در این شیوه سرعت خطی سیال یا حجم های پیمانه شده مستقیما سنجیده می شوند و شامل ابزارهایی مانند فلومتر مغناطیسی، التراسونیک، ورتکس و فلومتر توربینی است.
- روش های جرمی: این تکنیک دقیق ترین روش برای سنجش جرم واقعی سیال مستقل از تغییرات دما و فشار است که نمونه های شاخص آن فلومتر کوریولیس و فلومتر حرارتی هستند.
- روشهای متفرقه و کاربردی: این دسته اغلب شامل نشان دهنده های مکانیکی ساده برای نمایش بصری جریان است که معروف ترین آن ها روتامتر میباشد.
در ادامه هر یک از روش های اندازه گیری جریان سیالات را بررسی می کنیم:

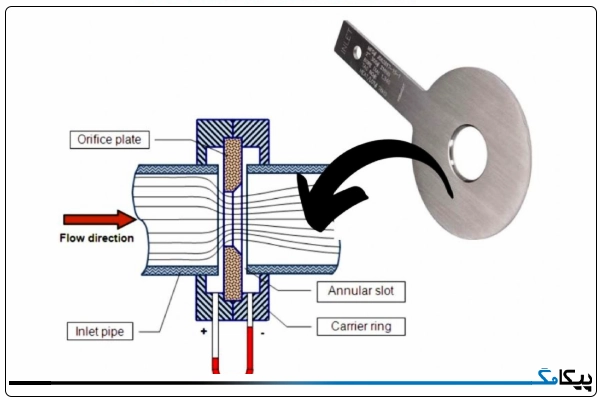

🔹فلومتر اوریفیس پلیت (Orifice Plate)
اوریفلیس پلیت یک صفحه فلزی با سوراخی کوچک تر از قطر لوله است که سیال را وادار می کند از یک گلوگاه باریک عبور کند. سیال هنگام عبور سرعت می گیرد و به دنبال آن فشارش کاهش پیدا می کند. با اندازه گیری فشار قبل و بعد از صفحه، اختلاف فشاری به دست میآید که مستقیما نشان می دهد شدت جریان چقدر است؛ هرچه افت فشار بیشتر باشد، یعنی دبی عبوری بالاتر است. در نتیجه، اوریفیس با ایجاد یک تنگنا و ثبت میزان افت فشار، مقدار جریان مایع یا گاز را مشخص می کند.
مزایا:
- هزینه پایین: یکی از ارزان ترین روش های اندازه گیری فلو، به خصوص در سایزهای بزرگ لوله است.
- سادگی و استحکام: فاقد قطعات متحرک است که باعث می شود استهلاک مکانیکی کمی داشته باشد.
- استاندارد جهانی: این روش کاملا شناخته شده است و استانداردهای بین المللی دقیقی برای طراحی و کالیبراسیون آن وجود دارد.
- کاربرد وسیع: برای انواع سیالات شامل مایعات، گازها و بخار قابل استفاده است.
معایب:
- افت فشار دائمی بالا: به دلیل ایجاد مانع در مسیر، انرژی زیادی از سیال هدر می رود که می تواند هزینه های پمپاژ را افزایش دهد.
- محدودیت دامنه اندازه گیری: دامنه تغییرات فلو که با دقت مناسب اندازه گیری می شود، محدود است (معمولا ۴:۱).
- حساسیت به سایش: لبه های تیز سوراخ اوریفیس به مرور زمان دچار فرسایش می شوند که باعث کاهش دقت می شود.
- نیاز به لوله کشی مستقیم: برای داشتن دقت بالا، نیاز به طول قابل توجهی لوله مستقیم در ورودی و خروجی (برای آرام کردن جریان) دارد.

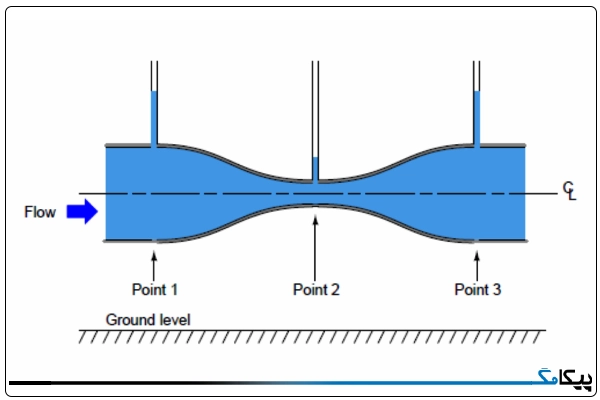

🔹ونتوری تیوب (Venturi Tube)
ونتوری تیوب برخلاف اوریفیس پلیت که به صورت ناگهانی مسیر را تنگ می کند، تغییر شکل نرم و تدریجی دارد. مسیر آن شبیه دو قیف است که از نوک به هم وصل شدها ند؛ لوله آرام آرام باریک می شود، به گلوگاه می رسد و دوباره به همان ملایمت باز می شود. وقتی سیال وارد بخش باریک شونده می شود، سرعتش بیشتر می شود و هم زمان فشار کاهش پیدا می کند.
در نقطه گلوگاه سرعت به بیشترین مقدار می رسد و فشار به حداقل می رسد. سپس در بخش خروجی که مسیر دوباره باز میشود، سیال فرصت دارد بخشی از فشار ازدست رفته را بازیابی کند. با اندازهگیری فشار قبل از ورودی و فشار در گلوگاه، می توان شدت جریان را مشخص کرد. به طور خلاصه، ونتوری سیال را به صورت کنترل شده تند و کند می کند تا بتوان جریان را با کمترین افت انرژی اندازه گیری کرد.
مزایا:
- افت فشار بسیار کم: به دلیل طراحی آیرودینامیک و ملایم، انرژی سیال هدر نمی رود (مناسب برای سیستم هایی که فشار پایین دارند).
- مقاومت در برابر سایش: چون لبه های تیز ندارد، برای سیالات حاوی ذرات معلق یا کثیف بسیار مناسب است و دیرتر خراب می شود.
- دقت بالا و طول عمر زیاد: ساختار محکم و طراحی دقیق آن باعث می شود سال ها با دقت کار کند.
معایب:
- قیمت بالا: ساختن لوله ای با این شکل هندسی خاص، بسیار گران تر از یک صفحه ساده (اوریفیس) تمام می شود.
- ابعاد بزرگ و وزن زیاد: ونتوری تیوب ها فضای زیادی را اشغال می کنند و نصب آن ها به دلیل وزن و طول زیاد، دشوارتر است.
- سختی در نگهداری: برخلاف اوریفیس که راحت تعویض می شود، تعمیر یا تعویض ونتوری که بخشی از لوله شده، سخت تر است.

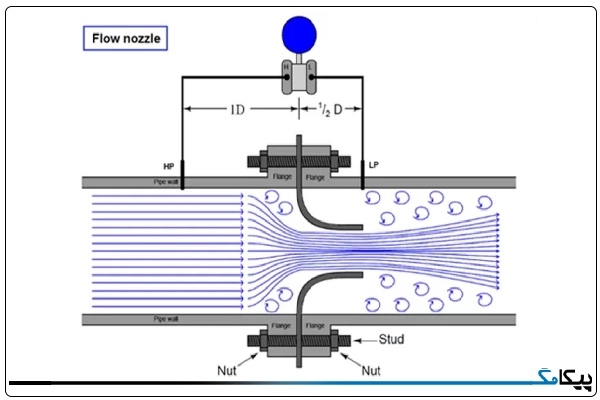

🔹فلونازل (Flow Nozzle)
فلونازل را می توان چیزی بین اوریفیس پلیت و ونتوری تیوب دانست که شکلی شبیه دهانه ای صیقلی و شیپور مانند دارد و داخل لوله قرار می گیرد. سیال هنگام ورود با یک سطح نرم و منحنی روبهرو می شود، بنابراین بدون ضربه یا مانع ناگهانی وارد دهانه شده و به سمت بخش باریک هدایت می شود. این ورودی آیرودینامیک باعث می شود سیال آرام تر فشرده شود و سرعتش بالا برود، بدون اینکه تلاطم زیادی ایجاد شود.
در قسمت باریک یا همان گلوگاه، سرعت به بیشترین مقدار و فشار به کمترین حد می رسد و دستگاه با مقایسه فشار ورودی و فشار در این نقطه، مقدار جریان را تعیین می کند. مزیت اصلی فلونازل این است که لبه تیز ندارد و حتی سیالات خیلی سریع یا بسیار داغ هم نمی توانند به راحتی به آن آسیب بزنند. به طور کلی، فلونازل یک قیف کوتاه و مقاوم است که اجازه می دهد جریان های پرسرعت و پرفشار به صورت دقیق و بدون تخریب تجهیزات اندازه گیری شوند.
مزایا:
- مقاومت عالی در برابر سرعت و دما: بهترین گزینه برای جریان های با سرعت بالا و بخار داغ در نیروگاه ها است.
- طول عمر بیشتر نسبت به اوریفیس: چون لبه تیز ندارد که خورده شود، در برابر سایش و فرسایش بسیار مقاوم است.
- توانایی عبور ذرات: شکل قیفی آن باعث می شود ذرات ریز راحت تر عبور کنند و پشتِ مانع گیر نکنند.
معایب:
- افت فشار متوسط: اگرچه از اوریفیس بهتر است، اما چون فاقد خروجی طولانی ونتوری است، باز هم باعث هدر رفت انرژی و افت فشار قابل توجهی در سیستم می شود.
- هزینه و نصب: گران تر از اوریفیس است و تعویض آن نیز دشوارتر می باشد (معمولا بین فلنج ها جوش داده یا محکم می شود).
- محدودیت در دبی های پایین: برای سیالاتی که سرعت کمی دارند، دقت مناسبی ارائه نمی دهد.

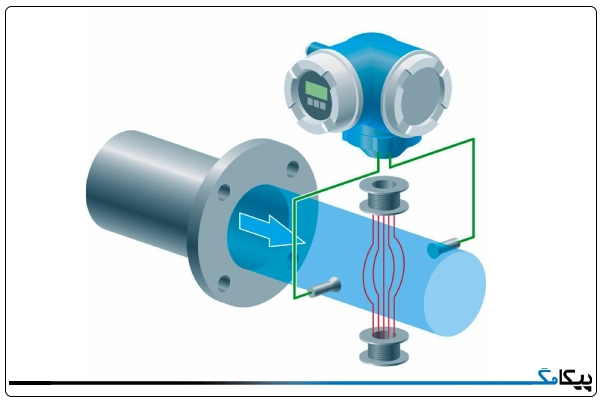

🔹فلومتر مغناطیسی (Magnetic flowmeter)
عملکرد فلومتر مغناطیسی را می توان با یک مثال ساده توضیح داد؛ همان طور که در یک دینام دوچرخه با حرکت چرخ، برق تولید می شود، در اینجا هم حرکت سیال باعث تولید یک ولتاژ کوچک می شود. در دیواره لوله سیم پیچ هایی قرار دارد که یک میدان مغناطیسی ایجاد می کنند. شرط کار این است که سیال رسانا باشد، مثل آب یا محلول های اسیدی که بتواند جریان برق را تا حدی عبور دهد. وقتی این سیال از داخل میدان مغناطیسی رد می شود، قانون فارادی وارد عمل شده و درون مایع یک ولتاژ بسیار ضعیف ایجاد می شود. دو الکترود نصب شده در دو طرف لوله این ولتاژ را اندازه گیری می کنند.
هرچه سرعت جریان بیشتر باشد، ولتاژ بیشتری تولید می شود؛ درست مثل دینامی که با تندتر رکاب زدن نور بیشتری می دهد. دستگاه نیز براساس همین مقدار ولتاژ، سرعت و دبی سیال را محاسبه می کند. به طور خلاصه، فلومتر مغناطیسی لوله را تبدیل به یک ژنراتور کوچک می کند و از میزان الکتریسیته تولید شده، مقدار جریان عبوری را به دست می آورد.
مزایا:
- بدون مانع و افت فشار: داخل لوله کاملا باز است و هیچ قطعه ای سر راه سیال نیست؛ بنابراین هیچ فشاری از سیستم کم نمی شود و گرفتگی ایجاد نمی گردد.
- مناسب برای سیالات کثیف و خورنده: چون قطعه مکانیکی ندارد، برای اندازه گیری فاضلاب، اسلاری (گلولای) و مواد شیمیایی اسیدی عالی است.
- دقت بالا و عدم نیاز به نگهداری: استهلاک مکانیکی ندارد و تا سال ها با دقت بالا کار می کند.
- قابلیت اندازه گیری دو طرفه: می تواند جریان رفت و برگشت را تشخیص دهد.
معایب:
- فقط برای مایعات رسانا: بزرگترین ضعف آن این است که برای آب مقطر (بدون املاح)، روغن ها، گازها و مشتقات نفتی (که عایق هستند) اصلاً کار نمی کند.
- حساسیت به حباب هوا: اگر لوله پر نباشد یا حباب گاز در مایع باشد، اندازه گیری با خطا مواجه می شود.
- نیاز به اتصال زمین: برای عملکرد صحیح و حذف نویزهای الکتریکی، بدنه و لوله باید به درستی ارث (Earth) شوند.

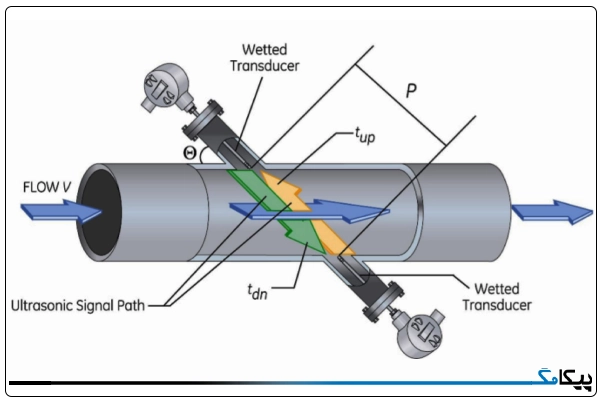

🔹فلومتر التراسونیک (Ultrasonic Flow Meter)
برای فهمیدن کار فلومتر التراسونیک، کافیست شنا کردن در یک رودخانه را تصور کنید. یک نفر همراه جریان آب شنا می کند و خیلی سریع جلو میرود، اما نفر دیگری که خلاف جهت حرکت می کند، کندتر پیش می رود. این فلومتر دقیقا همین رفتار را با امواج صوتی شبیه سازی می کند. سنسورها دو موج فراصوت به داخل لوله می فرستند؛ یکی در جهت حرکت سیال و دیگری خلاف جهت آن. موجی که همراه جریان حرکت می کند زودتر به و موج مخالف دیرتر به مقصد می رسد. دستگاه همین اختلاف زمان رسیدن را اندازه می گیرد و هرچه این اختلاف بیشتر باشد، یعنی جریان سیال سریع تر است. به همین سادگی، فلومتر دبی عبوری را از روی تفاوت زمان حرکت این دو موج محاسبه می کند.
مزایا:
- نصب بدون برش لوله: بزرگترین مزیت این است که سنسورها روی سطح بیرونی لوله بسته می شوند و نیازی به سوراخ کردن لوله یا توقف خط تولید نیست.
- عدم تماس با سیال: چون سنسور بیرون است، برای سیالات بسیار خورنده، سمی یا استریل (داروسازی) عالی است.
- بدون افت فشار: هیچ مانعی داخل لوله وجود ندارد.
- هزینه مستقل از سایز: قیمت سنسورها برای لوله ۱۰ اینچ با لوله ۱۰۰ اینچ تفاوت زیادی ندارد (برخلاف سایر فلومترها که با بزرگ شدن سایز، قیمتشان نجومی می شود).
معایب:
- حساسیت به جنس و وضعیت لوله: اگر لوله قدیمی، زنگ زده یا دارای پوشش داخلی ضخیم باشد، امواج صوتی به خوبی عبور نمی کنند و دستگاه کار نمی کند.
- دقت کمتر نسبت به رقبا: معمولا دقت آن (مخصوصا در مدل های نصبی روی لوله) کمتر از فلومترهای مغناطیسی یا کوریولیس است.
- وابستگی به نوع سیال: مدل های معمولی در سیالات کثیف و پر از حباب خطا می دهند، و مدل های داپلر در سیالات کاملا تمیز کار نمی کنند. انتخاب مدل اشتباه باعث شکست پروژه می شود.

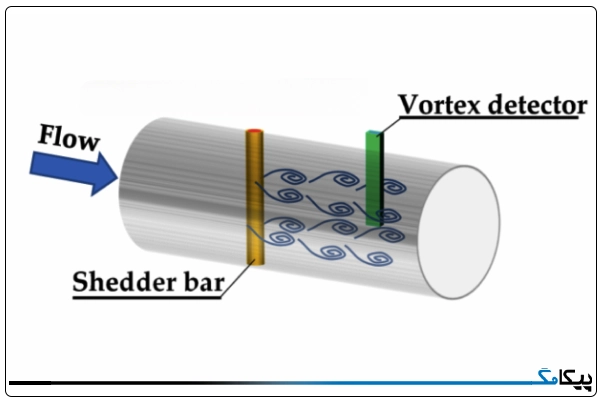

🔹فلومتر ورتکس (Vortex Flow Meter)
اگر بخواهیم عملکرد این فلومتر را ساده توضیح دهیم، کافی است به پرچمی که در باد شدید موج می زند یا گردابه های کوچکی که پشت پایه های یک پل در رودخانه شکل می گیرد فکر کنیم. این رفتار نتیجه پدیده ای به نام «اثر فون کارمان» است. در این نوع فلومتر، یک میله با شکل مشخص در وسط لوله قرار می گیرد. وقتی سیال به آن برخورد می کند، مسیرش مستقیم ادامه پیدا نمی کند و مجبور می شود از دو طرف مانع عبور کند. همین عبور باعث می شود پشت میله گردابه هایی کوچک و منظم، یکی از چپ و یکی از راست، تشکیل شود.
تعداد این گردابه ها دقیقا به سرعت جریان بستگی دارد؛ هرچه سیال سریع تر حرکت کند، گردابه های بیشتری در هر ثانیه ایجاد می شود. سنسور دستگاه همین گردابه ها را می شمارد و از روی تعدادشان دبی را محاسبه می کند. به طور کلی، فلومتر ورتکس با ایجاد یک مانع، جریان را وادار به تشکیل گردابه های مرتب می کند و با شمردن آن ها، مقدار جریان را به دست می آورد.
مزایا:
- همه کاره بودن (All-rounder): یکی از معدود فلومترهایی است که برای مایعات، گازها و به ویژه بخار عملکردی عالی دارد.
- بدون قطعه متحرک: برخلاف توربینی ها، پروانه ای ندارد که بشکند یا گیر کند، بنابراین استهلاک کمی دارد.
- مقاومت در برابر دما و فشار: برای شرایط سخت کاری و دماهای بالا بسیار مقاوم است.
- هزینه نگهداری پایین: چون ساختار ساده ای دارد، به ندرت خراب می شود.
معایب:
- ناتوانی در جریان های خیلی آرام: اگر سرعت سیال خیلی کم باشد، گردابه ای تشکیل نمی شود و دستگاه عدد صفر را نشان می دهد (برای دبی های پایین مناسب نیست).
- حساسیت به لرزش لوله: از آنجا که سنسور بر اساس ضربه گردابه ها کار می کند، اگر خود لوله لرزش شدید داشته باشد، دستگاه دچار خطا شده و لرزش را به عنوان جریان سیال ثبت می کند.
- نیاز به لوله مستقیم: برای تشکیل گردابه های منظم، جریان ورودی باید صاف باشد، بنابراین به مقداری لوله مستقیم قبل و بعد از دستگاه نیاز دارد.

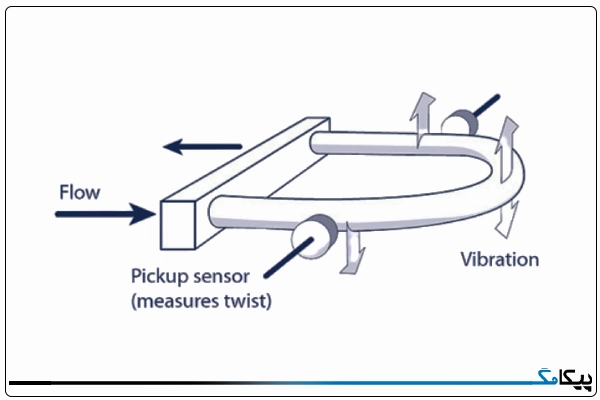

🔹فلومتر کوریولیس (Coriolis Mass Flow Meter)
در این نوع فلومتر، داخل دستگاه یک یا دو لوله U-شکل وجود دارد که با کمک یک نوسان ساز، همیشه با یک ریتم ثابت می لرزند. وقتی سیال وارد این لوله های لرزان می شود، اینرسی ذرات باعث می شود لوله از حالت هماهنگ خارج شود و کمی تاب بردارد؛ یعنی ابتدای لوله کمی عقب می ماند و انتهای آن جلوتر می رود. سنسورهای دستگاه همین تاب خوردگی بسیار کوچک را اندازه می گیرند. نکته مهم این است که مقدار این پیچش دقیقا به جرم سیال وابسته است، نه حجم آن.
به بیان دیگر، کوریولیس لوله هایش را می لرزاند و از روی میزان تاب خوردن لوله می فهمد چه مقدار جرم در حال عبور است؛ هرچه سیال سنگین تر و دبی بیشتر باشد، لوله هم بیشتر پیچ می خورد.
مزایا:
- اندازه گیری مستقیم جرم: تنها روشی است که وزن دقیق (کیلوگرم) را می سنجد. برای خرید و فروش مواد گران قیمت (نفت، گاز، مواد شیمیایی) که تغییر دما باعث تغییر حجمشان می شود، حیاتی است.
- دقت فوقالعاده بالا: دقیق ترین فلومتر موجود در صنعت است (خطای کمتر از ۰.۱ درصد).
- چندکاره بودن: همزمان دبی جرمی، چگالی (دانسیته) و دمای سیال را اندازه می گیرد.
- مستقل از شرایط سیال: تغییرات چگالی، ویسکوزیته یا پروفایل جریان روی دقت آن اثر نمی گذارد.
معایب:
- قیمت بسیار بالا: گران ترین نوع فلومتر است و هزینه اولیه بالایی دارد.
- محدودیت در سایز: برای لوله های خیلی بزرگ (مثلا بالای ۱۰ یا ۱۲ اینچ) ساخته نمی شود یا بسیار حجیم و سنگین می شود.
- افت فشار: به دلیل شکل خمیده لوله های داخلی، می تواند باعث افت فشار در مسیر سیال شود.
- حساسیت به لرزش خارجی: اگر در محیطی نصب شود که لرزش های صنعتی شدید وجود دارد، ممکن است در عملکرد دقیق آن اختلال ایجاد شود.

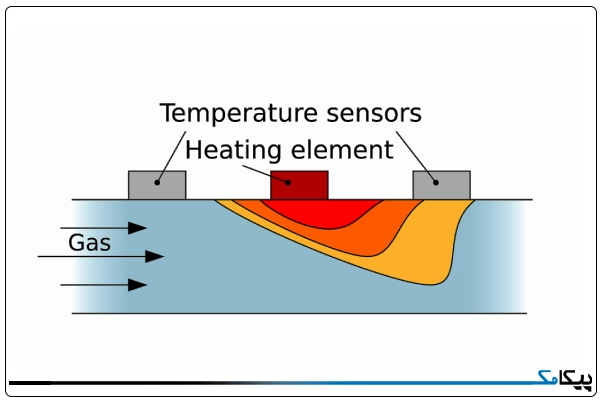

🔹فلومتر حرارتی (Thermal Mass Flow Meter)
برای ساده کردن کار فلومتر حرارتی، تصور کنید یک فنجان چای داغ در دست دارید و می خواهید آن را خنک کنید. هرچقدر محکم تر و طولانی تر فوت کنید، چای سریع تر سرد می شود. فلومتر حرارتی هم بر همین اصل کار می کند. داخل دستگاه دو سنسور قرار دارد؛ یکی فقط دمای گاز را می سنجد و دیگری همیشه توسط یک المنت الکتریکی گرم نگه داشته می شود. وقتی جریان گاز از روی سنسور داغ عبور می کند، مولکول های گاز مقداری از گرما را از سنسور می گیرند و با خود می برند.
هرچه جریان بیشتر باشد و مولکول های بیشتری عبور کنند، سنسور سریع تر خنک می شود. دستگاه مقدار انرژی لازم برای دوباره داغ کردن سنسور یا افت دما را اندازه می گیرد و از آن برای محاسبه دبی جرمی گاز استفاده می کند. به بیان ساده، این فلومتر با اندازه گیری میزان خنک شدن سنسور داغ، مشخص می کند چه مقدار گاز در حال عبور است.
مزایا:
- مخصوص گازها: بهترین و اقتصادی ترین گزینه برای اندازه گیری دقیق دبی گازها (هوای فشرده، گاز طبیعی، نیتروژن) است.
- تشخیص نشتی (حساسیت بالا): حساسیت فوق العاده ای دارد و می تواند حتی کوچک ترین جریان ها (مثل نشتی های ریز لوله های گاز) را هم تشخیص دهد.
- افت فشار ناچیز: چون معمولا فقط یک پراب (میله) کوچک وارد لوله می شود، مانعی برای جریان ایجاد نمی کند.
- بدون نیاز به جبران سازی: چون جرم را می سنجد، تغییرات فشار و دمای گاز روی دقت آن تاثیر منفی نمی گذارد.
معایب:
- نامناسب برای مایعات و بخار: عمدتا فقط برای گازهای خشک طراحی شده و در مایعات کاربرد چندانی ندارد.
- حساسیت به رطوبت: اگر گاز مرطوب باشد و قطرات آب روی سنسور بنشیند، فرآیند انتقال حرارت مختل شده و دستگاه عدد غلط نشان می دهد (مثلا عدد دبی ناگهان بالا میرود).
- پاسخ دهی کند: نسبت به تغییرات ناگهانی جریان، کمی با تاخیر واکنش نشان می دهد (چون گرم و سرد شدن زمان می برد).
- وابستگی به ترکیب گاز: دستگاه باید دقیقا برای نوع گازِ عبوری کالیبره شود؛ اگر ترکیب گاز تغییر کند، دقت اندازه گیری کم می شود.

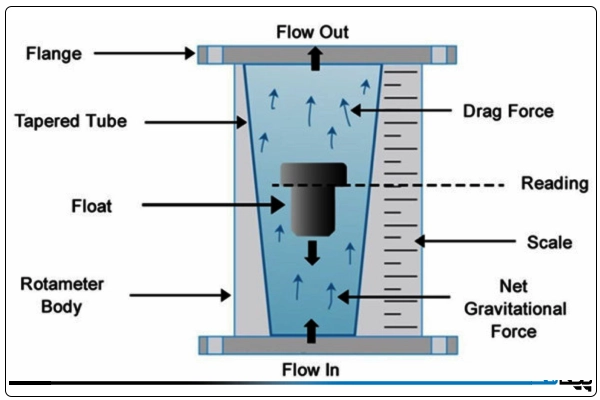

🔹روتامتر (Rotameter) یا وریابل اِریا (Variable Area)
عملکرد روتامتر را می توان مثل نگه داشتن یک توپ پینگپنگ روی فواره آب تصور کرد. این دستگاه یک لوله شیشه ای عمودی دارد که پایین آن باریک و به تدریج به سمت بالا گشاد می شود و داخل آن یک قطعه شناور (Float) قرار گرفته است. وقتی سیال از پایین وارد لوله می شود، فشار زیر شناور آن را به سمت بالا هل می دهد. هرچه شناور بالا می رود، فضای اطرافش بیشتر می شود و سیال راحت تر از کناره های آن عبور می کند.
شناور تا جایی بالا می رود که نیروی فشار سیال با وزن خودش برابر شود و در آن نقطه متوقف می شود. با نگاه کردن به درجه بندی روی لوله، می توان مقدار دبی را خواند؛ هرچه جریان بیشتر باشد، شناور در ارتفاع بالاتری می ایستد. به طور خلاصه، روتامتر یک نمایشگر مکانیکی ساده است که ارتفاع شناور مستقیما شدت جریان را نشان می دهد.
مزایا:
- بدون نیاز به برق: بزرگترین مزیت آن این است که کاملا مکانیکی است و برای کار کردن نیاز به هیچ منبع تغذیه یا کابل کشی ندارد.
- قیمت بسیار ارزان: یکی از ارزان ترین روش های اندازه گیری فلو است.
- نصب و استفاده آسان: پیچیدگی خاصی ندارد و خواندن آن نیاز به دانش فنی بالایی ندارد (مثل خواندن دماسنج).
- تکرارپذیری خوب: اگر شرایط ثابت باشد، همیشه عدد یکسانی را برای جریان یکسان نشان می دهد.
معایب:
- نصب فقط عمودی: چون این دستگاه با نیروی جاذبه کار می کند، حتما باید به صورت عمودی (جریان از پایین به بالا) نصب شود.
- عدم امکان ارسال سیگنال (در مدل های پایه): مدل های شیشه ای معمولا فقط نمایشگر محلی هستند و نمی توانند اطلاعات را به اتاق کنترل بفرستند (مگر مدل های فلزی خاص با ترانسمیتر).
- شفافیت سیال: اگر مایع تیره یا کدر باشد، شناور دیده نمی شود و عملا دستگاه بی استفاده می شود.
- دقت متوسط: نسبت به فلومترهای دیجیتال (مثل کوریولیس یا مغناطیسی) دقت پایین تری دارد و بیشتر برای پایش چشمی استفاده می شود.
- خطر شکستن: در مدل های تیوب شیشه ای، خطر شکستن شیشه تحت فشار یا ضربه وجود دارد.

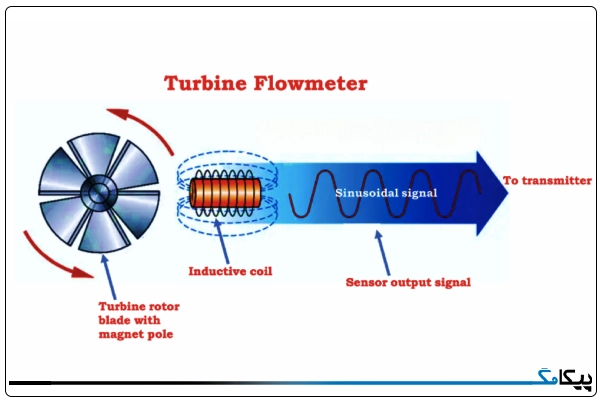

🔹فلومتر توربینی (Turbine Flow Meter)
فلومتر توربینی را می توان مثل فرفره ای تصور کرد که با فوت کردن می چرخد؛ هرچه محکم تر فوت کنید، فرفره سریع تر می چرخد. داخل لوله این فلومتر، یک پروانه با پره های زاویه دار روی بلبرینگ قرار دارد و می تواند آزادانه بچرخد. وقتی سیال (مایع یا گاز) به پره ها برخورد می کند، آن ها را به حرکت درمی آورد و پروانه می چرخد. سرعت چرخش پروانه دقیقا با سرعت جریان سیال متناسب است.
یک سنسور مغناطیسی روی بدنه بدون تماس با پروانه، هر بار که پره ای از جلوی آن عبور می کند، یک سیگنال می فرستد و دستگاه با شمارش این پالس ها مقدار دبی را محاسبه می کند. به طور خلاصه، فلومتر توربینی مثل یک فرفره دیجیتالی داخل لوله است؛ هرچه جریان سریع تر باشد، پروانه سریع تر میچرخد و دستگاه با شمارش دورها، میزان سیال عبوری را مشخص می کند.
مزایا:
- دقت بالا و قیمت مناسب: نسبت به قیمتی که دارد، دقت و تکرارپذیری بسیار خوبی ارائه می دهد.
- واکنش سریع: چون پروانه سبک است، بلافاصله با تغییر جریان، سرعتش تغییر می کند (مناسب برای سیستم های پر و خالی کردن مخازن).
- تحمل فشار و دمای بالا: بدنه و قطعات داخلی معمولا فلزی هستند و می توانند شرایط سخت عملیاتی را تحمل کنند.
- ابعاد جمعوجور: نسبت به حجم کاری که انجام می دهد، فضای زیادی اشغال نمی کند.
معایب:
- وجود قطعات متحرک: بزرگترین ضعف آن داشتن بلبرینگ و پروانه است که به مرور زمان ساییده شده و نیاز به تعمیر یا تعویض دارند.
- حساسیت به کثیفی: اگر سیال دارای ذرات معلق، شن یا آشغال باشد، پروانه گیر کرده یا می شکند (حتما نیاز به فیلتر یا صافی در ورودی دارد).
- مشکل با سیالات غلیظ: اگر سیال ویسکوز (مثل عسل یا نفت خام سنگین) باشد، چرخش پروانه کند شده و دستگاه دچار خطای شدید می شود.
- نیاز به لوله مستقیم: برای اینکه سیال صاف به پره ها بخورد و تلاطم نداشته باشد، به طول لوله مستقیم قابل توجهی در ورودی و خروجی نیاز دارد.
جدول مقایسه ای جامع روش های اندازه گیری جریان
| نوع فلومتر | دقت | افت فشار | قیمت تقریبی | مناسب برای گاز/بخار | نیاز به رسانایی سیال |
| اوریفیس پلیت | متوسط | بالا | کم | مایع و گاز | ندارد |
| ونتوری تیوب | خوب | کم تا متوسط | متوسط | مایع و گاز | ندارد |
| فلونازل | خوب | کم | متوسط | مایع، گاز و بخار | ندارد |
| مغناطیسی | بالا | بسیار کم | زیاد | مایع رسانا | الزامی |
| التراسونیک | بالا | بسیار کم | زیاد | مایع و گاز | ندارد |
| ورتکس | متوسط | متوسط | متوسط | مایع و گاز | ندارد |
| کوریولیس | بسیار بالا | کم | خیلی زیاد | مایع و گاز | ندارد |
| حرارتی | بالا | بسیار کم | زیاد | گاز | ندارد |
| روتامتر | متوسط | کم | کم | مایع و گاز | ندارد |
| توربینی | بالا | کم | متوسط | مایع و گاز | ندارد |
چگونه بهترین فلومتر را برای کاربرد خود انتخاب کنیم؟
انتخاب فلومتر مناسب می تواند تفاوت زیادی در دقت اندازه گیری و کارایی سیستم ایجاد کند. هر فلومتر ویژگی ها و محدودیت های خاص خود را دارد و بسته به نوع سیال، شرایط جریان و محیط نصب، عملکرد متفاوتی خواهد داشت. در این بخش به شما گام های عملی برای انتخاب صحیح فلومتر را می گوییم تا بهترین گزینه را متناسب با نیاز خود پیدا کنید.
گام ۱: شناسایی سیال
ابتدا نوع سیال را مشخص کنید: آیا مایع، گاز یا بخار است؟ آیا خورنده است یا حاوی ذرات جامد؟ ویسکوزیته و دما نیز اهمیت دارند، چون برخی فلومترها برای سیالات غلیظ یا داغ مناسب نیستند.
گام ۲: تعیین دامنه جریان
حداقل و حداکثر جریان مورد انتظار را مشخص کنید. این موضوع کمک می کند تا فلومتری انتخاب شود که در کل محدوده جریان، عملکرد قابل قبول و دقت کافی داشته باشد.
گام ۳: میزان دقت مورد نیاز
تصمیم بگیرید که دقت بالا برای کنترل فرآیند لازم است یا فقط مانیتورینگ عمومی کفایت می کند. فلومترهای دقیق معمولا قیمت بالاتری داشته و نیاز به نگهداری بیشتری دارند.
گام ۴: ملاحظات نصب و نگهداری
فضای موجود برای نصب، امکان دسترسی برای تعمیر و کالیبراسیون و شرایط محیطی (دما، فشار، لرزش) را در نظر بگیرید. برخی فلومترها نیاز به نگهداری منظم دارند و برخی دیگر تقریبا بدون مراقبت کار می کنند.
گام ۵: بودجه
هزینه اولیه دستگاه و هزینه کل شامل نگهداری، مصرف انرژی و تعویض قطعات را بررسی کنید تا فلومتری انتخاب کنید که هم با نیازهای فنی سازگار باشد و هم از نظر اقتصادی به صرفه باشد.
نتیجه گیری
اندازه گیری جریان، یکی از پایه های اصلی در مدیریت بهینه فرآیندها و بهره وری سیستم هاست و انتخاب روش مناسب تاثیر مستقیمی بر عملکرد، ایمنی و صرفه جویی منابع دارد. هر تکنولوژی فلومتر نقاط قوت و محدودیت های خود را دارد و شناخت صحیح کاربرد و نیازهای عملیاتی، کلید استفاده بهینه از آن هاست. با دیدگاهی جامع و علمی به انتخاب فلومتر، می توان هم دقت اندازه گیری را افزایش داد و هم هزینه ها و مشکلات عملیاتی را کم کرد.
پیکاتک به عنوان مرجع تخصصی خرید ابزار دقیق، طیف گسترده ای از فلومترها و تجهیزات اندازه گیری را عرضه می کند. پیکاتک با ارائه مشاوره فنی حرفه ای، به شما کمک می کند بهترین گزینه را برای نیازهای صنعتی خود انتخاب کنید. کیفیت، دقت و پشتیبانی فنی در این مجموعه، تجربه ای مطمئن از خرید فلومتر را فراهم می کند.
سوالات متداول
فلومترهای کوریولیس به دلیل اندازه گیری مستقیم جرم سیال، بالاترین دقت را دارند و برای کاربردهایی که دقت بالا حیاتی است، بهترین گزینه محسوب می شوند.
برای آب آشامیدنی معمولا فلومترهای مغناطیسی یا روتامترها مناسب هستند؛ این فلومترها بدون قطعات متحرک یا با تماس کم با سیال، ایمنی و دقت خوبی ارائه می دهند.
فلومتر حجمی میزان حجم عبوری سیال را اندازه می گیرد، در حالی که فلومتر جرمی جرم سیال را می سنجد. اهمیت آن بستگی به کاربرد دارد؛ در کنترل انرژی و واکنش های شیمیایی، دبی جرمی معمولا مهم تر است.
فلومترهای هوشمند علاوه بر اندازه گیری جریان، امکان اتصال به سیستم های کنترل و مانیتورینگ، کالیبراسیون خودکار، ثبت داده و تشخیص عیوب را فراهم می کنند.
